HC-SR501说明书SB
hcsr501基于32单片机的全过程
hcsr501基于32单片机的全过程
您可以通过在互联网上检索相关信息，在开发板或单片机厂商的文档中找到有关HCSR501人体红外感应模块在32单片机上的应用示例和案例，以便进行学习和实验。
一般来说，基于32单片机的全过程可能涉及以下步骤：
1. 准备硬件：购买HCSR501人体红外感应模块和支持32单片机的开发板。
2. 接线连接：根据开发板和模块的引脚定义，将其正确连接起来。
3. 编写代码：根据您的需求和单片机的编程语言（如C语言），编写代码以初始化和驱动HCSR501模块。
4. 配置参数：根据模块的规格和您的要求，设置感应延迟时间、感应距离等参数。
5. 获取传感器数据：编程读取模块的输出引脚，以获取人体红外感应的结果。
6. 响应感应结果：根据读取到的数据，进行相应的操作或反馈。
HC-SR501说明书SB
HC-SR501人体感应模块HC-SR501 是基于红外线技术的自动控制模块，采用德国原装进口LHI778 探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。
• 实物图片：电气参数•功能特点:•产品型号 HC--SR501 人体感应模块工作电压范围 直流电压4.5-20V静态电流 <50uA电平输出 高3.3 V / 低0V触发方式 L 不可重复触发/H 重复触发延时时间 5-200S( 可调)可制作范围零点几秒-几十分钟封锁时间 2.5S( 默认)可制作范围零点几秒-几十秒电路板外形尺寸 32mm*24mm感应角度 <100 度锥角工作温度 -15-+70 度感应透镜尺寸 直径:23mm( 默认)1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。
3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
5、具有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。
完整版HC-SR501人体感应模块
: � 使用说明 使用说明:
1. 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出 0-3 次，一分钟后进入待机状态。 2. 应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作； 使用环境尽量避免流动的风，风也会对感应器造成干扰。 3. 感应模块采用双元探头，探头的窗口为长方形，双元（A 元 B 元）位于较长方向的两 端，当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值，差值越 大，感应越灵敏，当人体从正面走向探头或从上到下或从下到上方向走过时，双元检测不 到红外光谱距离的变化，无差值，因此感应不灵敏或不工作；所以安装感应器时应使探头 双元的方向与人体活动最多的方向尽量相平行，保证人体经过时先后被探头双元所感应。 为了增加感应角度范围，本模块采用圆形透镜，也使得探头四面都感应，但左右两侧仍然 比上下两个方向感应范围大、灵敏度强，安装时仍须尽量按以上要求。
� 感应范围
� 外形与调节
注：
1、调节距离电位器顺时针旋转，感应距离增大（约 7时针旋转，感应延时加长（约300S），反之，感应延时减短（约 0.5S）。
� 应用范围 1、 安防产品 2、 人体感应灯具 2、人体感应玩具 4、工业自动化控制等
� 功能特点 : 功能特点:
1、全自动感应:人进入其感应范围则输出高电平， 人离开感应范围则自动延时关闭高电 平，输出低电平。 2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。 3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至 30～32℃，探测距离稍变 短，温度补偿可作一定的性能补偿。 4、 两种触发方式：（可跳线选择） a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电 平变成低电平； b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应 范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检 测到人体的每一次活动后会自动顺延一个延时时间段， 并且以最后一次活动的时间为延时 时间的起始点)。 5、具有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平 变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信 号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产 品；同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可设置在零点几秒 —几十秒钟)。 6、 工作电压范围宽：默认工作电压 DC4.5V-20V。 7、 微功耗:静态电流<50 微安，特别适合干电池供电的自动控制产品。 8、 输出高电平信号：可方便与各类电路实现对接。
人体感说明书应器HC-SR501
人体感说明书应器HC-SR501------------------------------------------------------------------------------------------------人体感说明书应器HC-SR501人体红外传感器(PIR)模块HC-SR501工作原理:人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
热释电效应:当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。
这种由于热变化而产生的电极化现象称为热释电效应。
菲涅耳透镜:根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射(反射)在PIR上;二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。
使热释电人体红外传感器(PIR)灵敏度大大增加。
模块参数:1.工作电压:DC5V至20V2.静态功耗:65微安——————————————————————————————————————------------------------------------------------------------------------------------------------3.电平输出:高3.3V，低0V4.延时时间:可调(0.3秒~18秒)5.封锁时间:0.2秒6.触发方式:L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围:小于120度锥角，7米以内8.工作温度:-15~+70度模块特性:1、这种探头是以探测人体辐射为目标的。
人体感说明书应器HC-SR501
人体红外传感器(PIR)模块HC-SR501工作原理：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
热释电效应：当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。
这种由于热变化而产生的电极化现象称为热释电效应。
菲涅耳透镜：根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射（反射）在PIR上；二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。
使热释电人体红外传感器(PIR)灵敏度大大增加。
模块参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度模块特性：1、这种探头是以探测人体辐射为目标的。
所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。
2、为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。
3、被动红外探头，其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
4、一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
完整版HC-SR501人体感应模块
HC-SR501HC-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。
产品型号HC--SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3V/低0V触发方式L不可重复触发/H重复触发延时时间0.5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm感应角度<100 度锥角工作温度-15-+70 度感应透镜尺寸直径:23mm(默认)深圳市捷深科技有限公司专业传感器开发与销售1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。
3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。
(此时间可设置在零点几秒—几十秒钟)。
HC-SR501人体红外感应模块说明书教程文件
H C-S R501人体红外感应模块说明书深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。
电气参数产品型号HR-SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。
3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。
(此时间可设置在零点几秒—几十秒钟)。
6、工作电压范围宽：默认工作电压DC4.5V-20V。
基于改进型HC-SR501人体红外感应模块的智能灯系统设计64
基于改进型HC-SR501人体红外感应模块的智能灯系统设计摘要：世界性的能源危机使得节能变得愈加重要。
为了提高电能的利用效率，需要设计出可附加在普通荧光灯上的控制系统，通过感应人体位置以及光线亮暗来智能调节荧光灯的亮灭。
本文在传统的HC-SR501人体红外感应模块上进行了外部改进，实现了全方位的人体检测，不仅可对人体动作进行感知，还可感知静止不动的人体。
充分体现了人走灯灭的控制要求，实现了电能的充分利用。
关键词：HC-SR501；智能调节；人走灯灭；设计在科学技术逐渐发展的背景下，人们提高了对智能家居的认识。
而智能化实现的关键一环即传感器的精准检测与智能系统的精确控制。
于是，我们根据热释电感应模块的工作原理对其进行了外部改装，使其可以全方位感知人体，实现了传感器的精准检测。
我们采用微处理器将光敏元件、红外传感器采集到的光信号和感应信号通过算法处理来控制电源供电，实现荧光灯的智能开关和亮度调整，极大地减少了电能的损耗。
且采用了算法改进措施，避免了黑暗状态下突然开灯引起的眼睛不适、闪光等现象。
1人体红外感应模块HC-SR501的改进方案与设计1.1 HC-SR501的原理红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生信号。
人体都有恒定的体温，所以会发出特定波长10um的红外线，该波长的红外线通过菲涅尔滤光片增强后聚集到红外感应源上，即输出感应信号。
所谓热释电效应，即当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。
这种由于热变化而产生的电极化现象称为热释电效应。
1.2模块优缺点优点：本身不发任何类型的辐射，器件功耗很小，隐蔽性好，价格低廉。
缺点：被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收。
环境温度和人体温度接近时，探测灵敏度下降。
1.3 HC-SR501的改进方案结合红外感应源的工作原理，我们利用其缺点对其进行改进，我们采用小型直流电机带动黑色遮挡物放置于红外感应源之前，通过PWM控制电机旋转速度，即调节遮挡物遮挡频率进而实现静止人体检测。
hc-sr501人体红外感应模块热释电红外传感器
产品描述:D-SUN PIR 人体红外感应模块是基于红外线技术的自动控制产品。
灵敏度高、可靠性强、超低功耗，超低电压工作模式。
广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品.电气参数功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
2、光敏控制(可选）：模块预留有位置，可设置光敏控制，白天或光线强时不感应。
光敏控制为可选功能,出厂时未安装光敏电阻。
如果需要，请另行购买光敏电阻自己安装。
光敏电阻请拍这里：&id=&3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
5、具有感应封锁时间(默认设置:封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。
(此时间可设置在零点几秒—几十秒钟)。
6、工作电压范围宽：默认工作电压~30V。
7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。
8、输出高电平信号：可方便与各类电路实现对接。
外形尺寸与调节注：调节距离电位器顺时针旋转，感应距离增大（约7米），反之，感应距离减小（约3米）。
调节延时电位器顺时针旋转，感应延时加长（约300S），反之，感应延时减短（约5S）。
HC-SR501人体红外感应模块说明书
深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。
电气参数产品型号HR-SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间5-200S(可调)可制作范围零点几秒-几十分钟功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。
3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。
(此时间可设置在零点几秒—几十秒钟)。
6、工作电压范围宽：默认工作电压DC4.5V-20V。
7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。
8、输出高电平信号：可方便与各类电路实现对接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

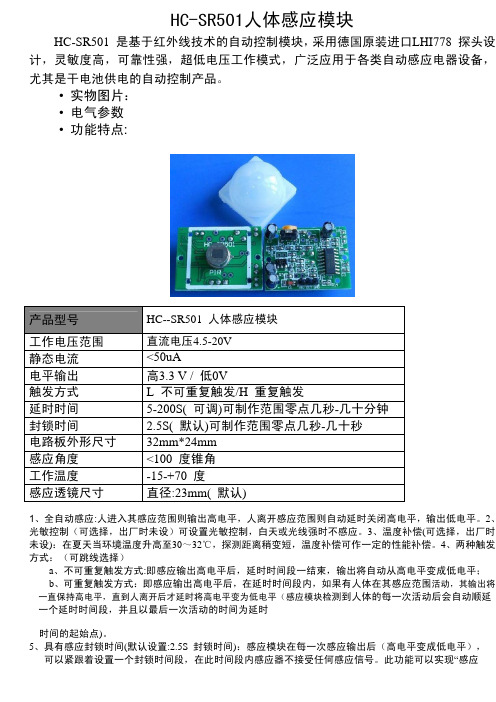

HC-SR501人体感应模块
HC-SR501 是基于红外线技术的自动控制模块，采用德国原装进口LHI778 探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。
• 实物图片：
电气参数
•
功能特点:
•
产品型号 HC--SR501 人体感应模块
工作电压范围 直流电压4.5-20V
静态电流 <50uA
电平输出 高3.3 V / 低0V
触发方式 L 不可重复触发/H 重复触发
延时时间 5-200S( 可调)可制作范围零点几秒-几十分钟
封锁时间 2.5S( 默认)可制作范围零点几秒-几十秒
电路板外形尺寸 32mm*24mm
感应角度 <100 度锥角
工作温度 -15-+70 度
感应透镜尺寸 直径:23mm( 默认)
1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。
3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
4、两种触发方式：（可跳线选择）
a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；
b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时
时间的起始点)。
5、具有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），
可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应
输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。
(此时间可设置在零点几秒
—几十秒钟)。
6、工作电压范围宽：默认工作电压DC4.5V-20V。
7、微功耗:静态电流<50 微安，特别适合干电池供电的自动控制产品。
8、输出高电平信号：可方便与各类电路实现对接。
• 使用说明:
1感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出 0-3次，一分钟后进入待机状态。
2 2. 应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。
3 3. 感应模块采用双元探头，探头的窗口为长方形，双元（A 元B 元）位于较长方向的两端，当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值，差值越大，感应越灵敏，当人体从正面走向探头或从上到下或从下到上方向走过时，双元检测不到红外光谱距离的变化，无差值，因此感应不灵敏或不工作；所以安装感应器时应使探头双元的方向与人体活动最多的方向尽量相平行，保证人体经过时先后被探头双元所感应。
为了增加感应角度范围，本模块采用圆形透镜，也使得探头四面都感应，但左右两侧仍然比上下两个方向感应范围大、灵敏度强，安装时仍须尽量按以上要求。
• 感应范围
• 应用范围
安防产品 人体感应玩具
人体感应灯具 工业自动化控制等人体感应外部使用说明。
