【CN209593035U】一种磁共振无线充电装置【专利】
【CN209375175U】一种无线充电器装置【专利】
6 .根据权利要求1所述的一种无线充电器装置，其特征在于，所述底板（3）呈倾斜布置 且倾斜角度为10 °-80 °。
2
CN 209375175 U
说 明 书
1/2 页
一种无线充电器装置
技术领域 [0001] 本实用新型涉及充电设备技术领域，具体涉及一种无线充电器装置。
附图说明 [0011] 图1为本实用新型所示的一种无线充电器装置的结构示意图； [0012] 图2为图1中所示的固定盒的结构示意图； [0013] 图3为图1中所示的固定盒的结构示意图（放置手机和无线充电器状态下）； [0014] 图4为图2中所示的螺栓的结构示意图。
3
CN 209375175 U
2 .根据权利要求1所述的一种无线充电器装置，其特征在于，还包括端部连接在挡板 （33）上的横板（6），所述横板（6）靠近底侧板（31）布置。
3 .根据权利要求1所述的一种无线充电器装置，其特征在于，所述挡板（33）上铰接有两 个定位板（5）。
4 .根据权利要求1所述的一种无线充电器装置，其特征在于，所述支撑座包括底座（1）， 连接在底座（1）上的升降杆（2）；所述底板（3）连接在升降杆（2）顶部。
所述无线充电 器（7）插入限 位空腔（30）中 ，所述手机（8）贴合无线充电 器（7）放置 ，所述 挡板（33）上铰接有若干个定位板（5），所述定位板（5）上开设有螺纹孔，所述螺纹孔中螺接 有螺栓（4），所述螺栓（4）末端包覆有硅胶套（41），所述硅胶套（41）压持手机（8）以防止手机 （8）和无线充电器（7）晃动。
实用新型内容 [0003] 本实用新型的目的在于公开一种无线充电器装置，结构简单、成本低廉、便于推 广，无线充电器可对手机进行充电 ，手机和无线充电器放置稳定牢固、安全系数高、拆装便 捷，确保在行车过程中，手机可正常充电和使用。 [0004] 为实现上述目的，本实用新型提供了一种无线充电器装置，包括支撑座，安装在支 撑座上的固定盒，手机，无线充电器；所述固定盒包括底板，连接在底板底部边缘的底侧板， 连接在底板左、右侧的侧板，连接在侧板上的挡板；所述底板、底侧板、侧板、挡板共同形成 限位空腔 ；所述无线充电 器插入限位空腔中 ，所述手机贴合无线充电 器放置 ，所述挡板上铰 接有若干个定位板，所述定位板上开设有螺纹孔，所述螺纹孔中螺接有螺栓，所述螺栓末端 包覆有硅胶套，所述硅胶套压持手机以防止手机和无线充电器晃动。 [0005] 在一些实施方式中，还包括端部连接在挡板上的横板，所述横板靠近底侧板布置。 [0006] 在一些实施方式中，所述挡板上铰接有两个定位板。 [0007] 在一些实施方式中，所述支撑座包括底座，连接在底座上的升降杆；所述底板连接 在升降杆顶部。 [0008] 在一些实施方式中，所述底座底部粘接有硅胶垫。 [0009] 在一些实施方式中，所述底板呈倾斜布置且倾斜角度为10°-80 °。 [0010] 与现有技术相比 ，本实用新型的有益效果是：本实用新型提供的无线充电器装置， 结构简单、成本低廉、便于推广，无线充电器可对手机进行充电 ，手机和无线充电器放置稳 定牢固、安全系数高、拆装便捷，确保了在行车过程中，手机可正常充电和使用。
一种无线充电装置及方法[发明专利]
![一种无线充电装置及方法[发明专利]](https://img.taocdn.com/s3/m/5076f7baad02de80d5d84023.png)
专利名称：一种无线充电装置及方法专利类型：发明专利
发明人：张军
申请号：CN201711123926.X
申请日：20171114
公开号：CN107959353A
公开日：
20180424
专利内容由知识产权出版社提供
摘要：本发明提供了一种无线充电装置及方法，所述装置包括：控制模块、全桥模块、线圈模块、电源和至少一个开关，全桥电路的第一端用于接收控制模块发送的第一脉宽调制逻辑信号；全桥电路的第二端用于接收电源提供的直流电信号；全桥电路将直流电信号转化为交流电信号后，由全桥电路的第三端将交流电信号发送至线圈；控制模块控制开关闭合或断开，当控制模块控制开关闭合时，线圈用于根据交流电信号，产生脉宽调制信号，以供移动终端根据线圈产生的脉宽调制信号，与对应的线圈配对，进行无线充电，使得可以通过控制模块发送一组第一脉宽调制逻辑信号，即可轮询在不同的线圈上产生脉宽调制信号，减少了驱动芯片的布置，降低了控制模块的控制难度。
申请人：维沃移动通信有限公司
地址：523860 广东省东莞市长安镇乌沙步步高大道283号
国籍：CN
代理机构：北京润泽恒知识产权代理有限公司
代理人：王洪
更多信息请下载全文后查看。
一种磁吸式无线充电装置[实用新型专利]
![一种磁吸式无线充电装置[实用新型专利]](https://img.taocdn.com/s3/m/8d6d19dcc9d376eeaeaad1f34693daef5ef7132b.png)
专利名称：一种磁吸式无线充电装置专利类型：实用新型专利
发明人：高来保
申请号：CN202220659883.7
申请日：20220325
公开号：CN216362259U
公开日：
20220422
专利内容由知识产权出版社提供
摘要：本实用新型涉及无线充电技术领域，具体涉及一种磁吸式无线充电装置，包括充电板和连接板；连接板上设有充电接口，且充电接口与充电板之间连接有连接线，连接板和充电板之间连接有多个可塑性杆；磁力定位机构，包括定位管和微型电磁铁，定位管中设有磁流变液。
本实用新型通过在连接板和充电板之间设置可塑性杆和定位管来实现连接板和充电板之间的软连接，同时将充电接口设置在连接板上，使得在调节角度后，不会影响到充电线的插设，保护了设备的安全，提高了设备的方便性。
申请人：深圳市华星联科技有限公司
地址：518001 广东省深圳市罗湖区东晓街道东昌路78号今日家园明山轩13D
国籍：CN
代理机构：上海旭新专利代理事务所(普通合伙)
代理人：毛碧娟
更多信息请下载全文后查看。
【CN209233569U】一种新型无线充电装置【专利】
所述的 整流滤波稳压电 路 ，是整流滤波电 路的 基础上 增加一稳压电 路 ，使输出波形更 加稳定。
6 .根据权利要求4所述的一种新型无线充电装置，其特征在于，所述的输出控制电路， 采用三极管的开关作用，输出高低电平到电源控制电路。
权利要求书1页 说明书3页 附图2页
CN 209233569 U
CN 209233569 U
权 利 要 求 书
1/1 页
1 .一种新型无线充电装置，其特征在于，包括依次连接的无线充电发射端、无线充电接 收端、电源控制电路，无线充电发射端发射变化的磁场，无线充电接收端通过电磁感应接收 并储存电能，无线充电接收端控制电源控制电路对电能的输出和利用。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920008827 .5
(22)申请日 2019 .01 .04
(73)专利权人 桂林电子科技大学 地址 541004 广西壮族自治区桂林市金鸡 路1号
(72)发明人 刘涛 蒲威 钟建敏 黄玉芳 赵中华
(74)专利代理机构 桂林市华杰专利商标事务所 有限责任公司 45112
包括依次连接的无线充电发射端、无线充电接收 端 、电 源控 制电 路 ，无线充电 发射端发射变化的 磁场，无线充电接收端通过电磁感应接收并储存 电 能 ，无线充电 接收端控制电 源控制电 路对电 能 的输出和利用 ,无线充电 接收端接收电 磁感应过 程中，不输出电能，用电器设备不能利用电能 ,无 线充电接收端接收电磁感应结束后 ,用电器设备 利用输出电能。该装置无需有线电源适配器对电 子设备进行充电 ，充过电之后可以自行脱离充电 装置 ，而不再需 要人工连接断 开线路 ，不需 要考 虑传统接口需要考虑的端口损坏等情况，充电转 换效率较高 ，该装置体积小 ，便于携带 ，在用于短 时间间歇工作状态时有明显优势。

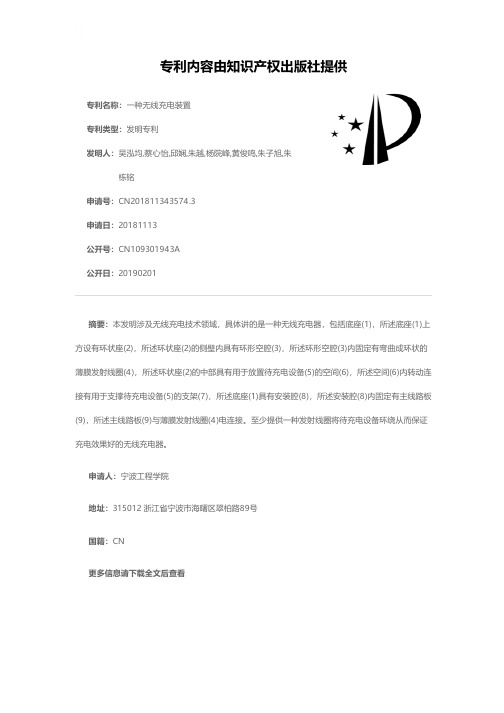

一种无线充电装置[发明专利]
![一种无线充电装置[发明专利]](https://img.taocdn.com/s3/m/9118b8a52b160b4e777fcf2a.png)
专利名称：一种无线充电装置
专利类型：发明专利
发明人：吴泓均,蔡心怡,邱娴,朱越,杨院峰,黄俊鸣,朱子旭,朱栋铭
申请号：CN201811343574.3
申请日：20181113
公开号：CN109301943A
公开日：
20190201
专利内容由知识产权出版社提供
摘要：本发明涉及无线充电技术领域，具体讲的是一种无线充电器，包括底座(1)，所述底座(1)上方设有环状座(2)，所述环状座(2)的侧壁内具有环形空腔(3)，所述环形空腔(3)内固定有弯曲成环状的薄膜发射线圈(4)，所述环状座(2)的中部具有用于放置待充电设备(5)的空间(6)，所述空间(6)内转动连接有用于支撑待充电设备(5)的支架(7)，所述底座(1)具有安装腔(8)，所述安装腔(8)内固定有主线路板(9)，所述主线路板(9)与薄膜发射线圈(4)电连接。
至少提供一种发射线圈将待充电设备环绕从而保证充电效果好的无线充电器。
申请人：宁波工程学院
地址：315012 浙江省宁波市海曙区翠柏路89号
国籍：CN
更多信息请下载全文后查看。

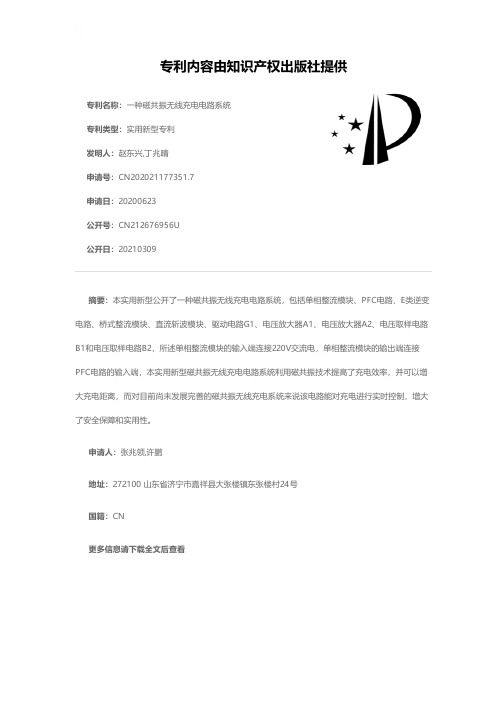

一种磁共振无线充电电路系统[实用新型专利]
![一种磁共振无线充电电路系统[实用新型专利]](https://img.taocdn.com/s3/m/c542e605102de2bd97058864.png)
专利名称：一种磁共振无线充电电路系统专利类型：实用新型专利
发明人：赵东兴,丁兆晴
申请号：CN202021177351.7
申请日：20200623
公开号：CN212676956U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种磁共振无线充电电路系统，包括单相整流模块、PFC电路、E类逆变电路、桥式整流模块、直流斩波模块、驱动电路G1、电压放大器A1、电压放大器A2、电压取样电路B1和电压取样电路B2，所述单相整流模块的输入端连接220V交流电，单相整流模块的输出端连接PFC电路的输入端，本实用新型磁共振无线充电电路系统利用磁共振技术提高了充电效率，并可以增大充电距离，而对目前尚未发展完善的磁共振无线充电系统来说该电路能对充电进行实时控制，增大了安全保障和实用性。
申请人：张兆领,许鹏
地址：272100 山东省济宁市嘉祥县大张楼镇东张楼村24号
国籍：CN
更多信息请下载全文后查看。
磁吸无线充电装置[实用新型专利]
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720306883.8(22)申请日 2017.04.24(73)专利权人 周利明地址 071800 河北省保定市雄县世纪城24号楼3单元302室(72)发明人 周利明 (51)Int.Cl.H02J 7/00(2006.01)H01R 13/62(2006.01)(54)实用新型名称磁吸无线充电装置(57)摘要一种磁吸无线充电装置，包括具有磁性的充电部、与充电部一体并凸出于充电部的插接部以及与移动设备连接的并与充电部磁性相连的连接部，所述连接部与移动设备连接后，此时可以认为所述移动设备与连接部一体，借助于所述具有磁性的充电部与连接部磁性相吸的功能，用户可以方便的将移动设备可分离的吸在具有磁性的充电部上，再利用所述设置在充电部背面的插接部插入带电接口，便彻底实现了为移动设备无线充电，并且移动设备是悬浮在空中充电的，腾出了桌面的宝贵空间，给使用者带来了方便。
权利要求书1页 说明书3页 附图4页CN 206673627 U 2017.11.24C N 206673627U1.一种磁吸无线充电装置，其特征在于，包括具有磁性的充电部、与充电部一体并凸出于充电部的插接部以及与移动设备连接的并与充电部磁性相连的连接部。
2.根据权利要求1所述的一种磁吸无线充电装置，其特征在于，所述充电部的内部设置有与所述连接部相对应并磁性相连的铁磁体和为移动设备无线充电的充电发射线圈。
3.根据权利要求2所述的一种磁吸无线充电装置，其特征在于，所述充电部的内部设置的铁磁体为磁铁。
4.根据权利要求1所述的一种磁吸无线充电装置，其特征在于，所述凸出于充电部的插接部设置在充电部的背面，并与所述充电部内部的充电发射线圈电性相通，所述插接部是与外部带电接口插接的插接部。
5.根据权利要求4所述的一种磁吸无线充电装置，其特征在于，所述设置在充电部背面的插接部为带电源插头的电源适配器或USB插头。
【CN209170054U】一种无线充电装置【专利】
代理人 崔振
(51)Int .Cl . H02J 50/00(2016 .01) H02J 7/00(2006 .01)
(10)授权公告号 CN 209170054 U (45)授权公告日 2019.07.26
( 54 )实用新型名称 一种无线充电装置
权利要求书1页 说明书4页 附图2页
CN 209170054 U
CN 209170054 U
权 利 要 求 书
1/1 页
1 .一种无线充电装置，其特征在于，包括： 无线充电器，具有正面和背面，所述正面用于为待充电设备充电 ，所述背面设置有发光 体，所述发光体与所述无线充电器的电源插口电性连接。 2 .根据权利要求1所述的无线充电装置，其特征在于，还包括支撑座，所述支撑座具有 安装通孔 ，所述无线充电 器转动安装于所述安装通孔之内 ，以 使所述正面或所述背面相对 所述支撑座的顶面能够自由翻转。 3 .根据权利要求2所述的无线充电装置，其特征在于，所述无线充电器相对的两侧边分 别通过两连接轴轴转连接于所述安装通孔相对的两孔壁面上。 4 .根据权利要求3所述的无线充电装置，其特征在于，每一所述连接轴的一端均固定连 接于所述无线充电器的一侧边，每一所述连接轴的另一端均转动连接于所述安装通孔的孔 壁面； 或者 ，每一所述连接 轴的 一端均转 动连接于所述无线充电 器的 一 侧边 ，每一所述连接 轴的另一端均固定连接于所述安装通孔的孔壁面。 5 .根据权利要求2所述的无线充电装置，其特征在于，所述无线充电器的外形为圆饼 形。 6 .根据权利要求5所述的无线充电装置，其特征在于，所述安装通孔为圆形孔。 7 .根据权利要求5所述的无线充电装置，其特征在于，所述无线充电器的厚度与所述支 撑座的厚度相同。 8 .根据权利要求2所述的无线充电装置，其特征在于，所述支撑座的外形为长方体。 9 .根据权利要求8所述的无线充电装置，其特征在于，所述支撑座的一侧面设有粘贴 层。 10 .根据权利要求1所述的无线充电装置，其特征在于，所述发光体为LED灯。
【CN209313500U】一种无线充电装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274664.5(22)申请日 2019.03.05(73)专利权人 重庆电子工程职业学院地址 401331 重庆市沙坪坝区大学城东路76号专利权人 黄鹏(72)发明人 黄鹏 周彦佚 (74)专利代理机构 重庆蕴博君晟知识产权代理事务所(普通合伙) 50223代理人 王玉芝(51)Int.Cl.H02J 7/00(2006.01)H02J 7/34(2006.01)H02J 50/12(2016.01)(54)实用新型名称一种无线充电装置(57)摘要本实用新型提供一种可以在无线充电结束后自动驱动小车行驶的无线充电装置，包括电源，逆变电路，第一谐振电路，第二谐振电路，整流电路，直流转换电路，充电电容，干簧管；所述电源与逆变电路电连接；所述逆变电路输出端与第一谐振电路连接；所述第二谐振电路与整流电路输入端电连接；所述整流电路输出端与充电电容第一端电连接；所述充电电容第二端与干簧管第一端连接；所述直流转换电路输入端与干簧管第二端连接；所述直流转换电路输出端与电机连接；本实用新型的有益效果是，充电完成后，当电动小车检测到无线充电发射器停止充电时，立即自动启动，向前行驶。
不需要用户手动操作，提高了用户体验。
权利要求书2页 说明书4页 附图2页CN 209313500 U 2019.08.27C N 209313500U权 利 要 求 书1/2页CN 209313500 U1.一种无线充电装置，其特征在于，包括电源，逆变电路，第一谐振电路，第二谐振电路，整流电路，直流转换电路，充电电容，干簧管；所述电源与逆变电路电连接；所述逆变电路输出端与第一谐振电路连接；所述第二谐振电路与整流电路输入端电连接；所述整流电路输出端与充电电容第一端电连接；所述充电电容第二端与干簧管第一端连接；所述直流转换电路输入端与干簧管第二端连接；所述直流转换电路输出端与电机连接；所述逆变电路包括第一电容、第二电容、第一三极管、第二三极管、第三三极管、第四三极管，第一输出端，第二输出端；第一电容第一端与电源正极连接，第一电容第二端与电源负极连接；第一三极管集电极与电源正极连接，第一三极管发射极与逆变电路第一输出端连接，第一三极管发射极与第三三极管集电极连接；第三三极管发射极与电源负极连接；第二电容第一端与电源正极连接；第二电容第二端与电源负极连接；第二三极管集电极与电源正极连接，第二三极管发射极与逆变电路第二输出端连接，第二三极管发射极与第四三级管集电极连接；第三三极管发射极与电源负极连接。
一种磁吸无线充电装置-权利要求书
一种磁吸无线充电装置-权利要求书摘要本申请公开了一种磁吸无线充电装置，包括：第一磁性部件，用于吸附固定置于磁吸无线充电装置表面的被充电设备；驱动装置，用于驱动第一磁性部件在第一位置和第二位置之间移动，位于第一位置的第一磁性部件可吸附固定置于磁吸无线充电装置表面的被充电设备，位于第二位置的第一磁性部件偏离置于磁吸无线充电装置表面的被充电设备的第二磁性部件；控制器用于：当置于磁吸无线充电装置表面的被充电设备离开磁吸无线充电装置的表面时，控制驱动装置驱动第一磁性部件自第一位置移动至第二位置，当被充电设备已远离磁吸无线充电装置后或被充电设备置于磁吸无线充电装置表面而未处于工作状态时，控制驱动装置驱动第一磁性部件自第二位置移动至第一位置。
权利要求1.一种磁吸无线充电装置，其特征在于，所述磁吸无线充电装置包括：第一磁性部件，用于吸附固定置于所述磁吸无线充电装置表面的被充电设备；驱动装置，用于驱动所述第一磁性部件在第一位置和第二位置之间移动，其中，当所述第一磁性部件位于所述第一位置时，所述第一磁性部件可吸附固定置于所述磁吸无线充电装置表面的被充电设备，当所述第一磁性部件位于所述第二位置时，所述第一磁性部件偏离置于所述磁吸无线充电装置表面的被充电设备的第二磁性部件；控制器，用于：当置于所述磁吸无线充电装置表面的被充电设备离开所述磁吸无线充电装置的表面时，控制所述驱动装置驱动所述第一磁性部件自所述第一位置移动至所述第二位置，当所述被充电设备已远离所述磁吸无线充电装置后或者所述被充电设备置于所述磁吸无线充电装置表面而未处于工作状态时，控制所述驱动装置驱动所述第一磁性部件自所述第二位置移动至所述第一位置。
2.如权利要求1所述的磁吸无线充电装置，其特征在于，所述磁吸无线充电装置还包括检测单元，所述检测单元用于检测用户是否触碰所述磁吸无线充电装置，当检测到用户触碰所述磁吸无线充电装置时，输出检测信号，所述检测信号用于指示置于所述磁吸无线充电装置表面的被充电设备正在离开所述磁吸无线充电装置的表面或者被充电设备置于所述磁吸无线充电装置表面。
