电力变压器能效限定值及能效等级2020
三相配电变压器能效限定值及节能评价值

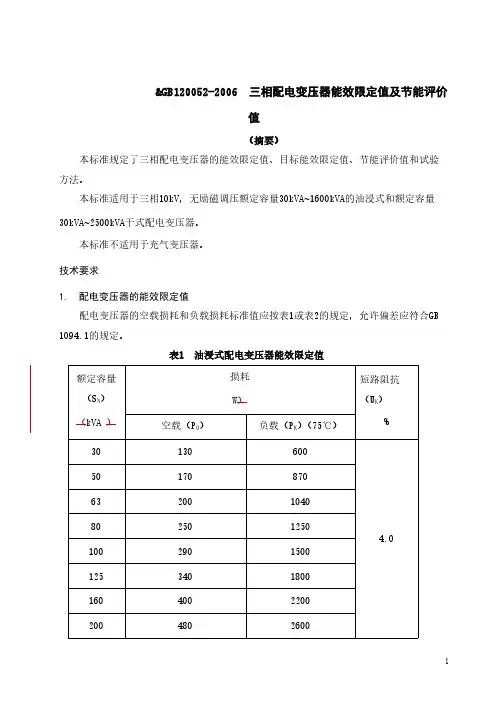

配电变压器目标能效限定值配电变压器的空载损耗和负载损耗标准值按表3或表4的规定,允许偏差应符合GB 1094.1的规定,并应在本标准实施之日起4年后开始实施.表3 ...&GB120052-2006 三相配电变压器能效限定值及节能评价值（摘要）本标准规定了三相配电变压器的能效限定值、目标能效限定值、节能评价值和试验方法。
本标准适用于三相10kV ，无励磁调压额定容量30kVA ~1600kVA 的油浸式和额定容量30kVA ~2500kVA 干式配电变压器。
本标准不适用于充气变压器。
技术要求1. 配电变压器的能效限定值配电变压器的空载损耗和负载损耗标准值应按表1或表2的规定，允许偏差应符合GB 1094.1的规定。
表1 油浸式配电变压器能效限定值损耗 W ）额定容量（S N ）（kVA ）空载（P 0）负载（P K ）（75℃）短路阻抗（U K ）%301306005017087063200104080250125010029015001253401800160400220020048026004.0额定容量（S N ）（kVA ）损耗 W ）短路阻抗（U K ）%空载（P 0）负载（P K ）（75℃）250560305031567036504008004300500960515063012006200800140075001000170010300125019501200016002400145004.5表2 干式配电变压器能效限定值损耗 W ）负载（P K ）额定容量（kVA ）空载（P 0）B （100℃）F （120℃）H （145℃）短路阻抗（U K ）%302207107508005031099010601150804201370146015701004501570167017901255301840196021004额定容量（kVA ）W）短路阻抗（U K）%空载（P0）负载（P K）B（100℃）F（120℃）H（145℃）1606102120225024202007002510268028702508102750292031403159903460367039504001100397042204530500131048605170554063015105850622066606301460594063106770800171069307360790010001990810086109270125023509630102601098016002760117001242013320200037401440015300164702500450017100181801953062.配电变压器目标能效限定值配电变压器的空载损耗和负载损耗标准值按表3或表4的规定，允许偏差应符合GB 1094.1的规定，并应在本标准实施之日起4年后开始实施。
teeia258变压器能效限定值及能效等级
变压器是电力系统中常用的重要设备，用于改变交流电压和电流的装置。
随着能源节约和环保意识的提高，变压器的能效成为了关注的焦点。
为了规范变压器的能效标准，各国都相继出台了相关的法规和标准，其中包括了变压器的能效限定值和能效等级。
一、能效限定值1.1 欧盟能效标准欧盟委员会于2015年4月发布了关于变压器能效的指令，将变压器能效等级划分为三个等级：最低能效要求（MEPS）、高效（IE2）和超高效（IE3）。
并规定了IE2和IE3等级的最低能效指标。
1.2 我国能效标准我国国家标准委员会于2015年发布了GB 6450-2017《变压器能效限定值及能效等级》，其中规定了变压器的能效等级分为IE1、IE2、IE3、IE4四个等级，以及每个等级的最低能效指标。
并对变压器的能效标识做出了规定，要求所有在我国市场销售的变压器都必须标注能效等级。
二、能效等级2.1 国际能效等级国际电工委员会（IEC）制定了IEC 60076-20:2011标准，将变压器的能效等级划分为四个等级：IE1、IE2、IE3、IE4。
并规定了每个等级的最低能效指标。
这一标准在全球范围内得到了广泛的认可。
2.2 我国能效等级我国国家标准GB 6450-2017将变压器的能效等级划分为IE1、IE2、IE3、IE4四个等级，与国际标准一致。
在我国市场上，各个等级的变压器都可以找到相应的产品，消费者可以根据实际需要进行选择。
三、能效限定值和能效等级的影响3.1 对变压器厂商的影响变压器的能效限定值和能效等级对变压器厂商提出了更高的要求。
厂商需要不断提高产品的技术水平，研发出更高能效的产品，以满足持续提高的市场需求。
3.2 对用户的影响对于用户来说，能效限定值和能效等级的出台意味着更多的选择。
他们可以根据实际需求和预算进行选择，同时也可以为节能减排做出贡献。
3.3 对环保的影响能效限定值和能效等级的出台有助于推动低能耗、高效率的设备在市场中占据更大的份额，从而减少能源的浪费，降低对环境的影响，符合可持续发展的要求。
电力变压器相关现行标准分析
标准评析电力变压器相关现行标准分析■ 刘雪丽 张书琦 袁洪涛 程涣超 谭瑞娟（中国电力科学研究院有限公司）摘 要：本文介绍了电力变压器的相关现行标准，包括国家标准、行业标准、地方标准、团体标准、国际电工委员会（IEC）标准等，全面总结了电力变压器的产品（技术条件、试验、运输等)、关键原材料及组部件性能及选用、交接试验、预防性试验各阶段标准名称和适用范围，提出了重点关注的标准内容。
为变压器设计、制造、出厂验收、现场交接验收、运维等工作提供了现行标准支撑，也为变压器技术评估和故障分析等提供技术依据。
关键词: 电力变压器，现行标准，产品，原材料及组部件，交接试验，预防性试验DOI编码：10.3969/j.issn.1002-5944.2021.17.033Analysis of Current Standards Related to Power Transformer LIU Xue-li ZHANG Shu-qi YUAN Hong-tao CHENG Huan-chao TAN Rui-juan（China Electric Power Research Institute）Abstract: This paper introduces the relevant current standards of power transformer, including national standards, industrial standards, local standards, association standards, International Electrotechnical Commission (IEC) standards, etc., comprehensively summarizes the name and application scope of standards for the product (technical specifications, test, transportation, etc.) of power transformer, the performance and selection of key raw materials and components, handover test, preventive test in each stage, and puts forward the key issues standard content. It not only provides current standards support for transformer design, manufacture, factory test, on-site handover test, operation and maintenance, but also provides technical basis for transformer technology evaluation and fault analysis.Keywords: power transformer, current standards, product, raw materials and components, handover test, preventive test1 引 言电力系统是由发电、变电、输电、配电和用电等环节组成的电能生产、传输、分配和消费的系统，变压器是发电、变电和配电环节中极其重要的变电设备，电能通过变压器经由输电线路输送到需要动力能源的地方。
我国变压器能效标准和1EC rlS 60076-202017研究
电变压器能效标准《三相配电变压器能效限定值及能效等级》（GB 20052—2013）和国际《Power Transformers-
Part 20: Energy Efficiency-Edition 1.0》（IEC TS 60076—20：2017）变压器能效标准进行对比分析，得出我国能效
3 级的空载损耗限值高出 IEC TS 60076—20：2017 空载损耗限值达 30%。
关键词：变压器；能效标准；损耗
中图分类号：TM412
文献标识码：A
文章编号：1003-5168（2018）28-0112-03
Analysis of China's Transformer Energy Efficiency
Standards and IEC TS 60076—20：2017
LI Chunxia ZHAO Xiangguang LU Jinduo LIU Ya
2006 年 1 月，我国发布了国家强制性标准《三相配电 变压器能效限定值及节能评价值》（GB 20052—2006），这 是我国第一版变压器能效标准，于 2006 年 7 月实施。标准 适用于三相 10kV，无励磁额定容量 30kVA～1 600kVA 油 浸式配电变压器和 30kVA～2 500kVA 干式配电变压器［2］。
Copyright©博看网 . All Rights Reserved.
第 10 期
我国变压器能效标准和IEC TS 60
指标
地区
效率
北美、南美、澳大利亚等
空载损耗和负载损耗
欧盟、中国等
一定负载率下的总损耗
（Shandong Institute for Product Quality Inspection，Ji'nan Shandong 250102）
变压器新能效标准及型号编制ok
新能效标准及型号编制一、新能效标准情况介绍新能效标准《电力变压器能效限定值及能效等级》由国家市场监督管理总局、国家标准化管理委员会于2020年5月29日发布，于2021年6月1日日实施。
新标准代替ＧＢ２４７９０—２００９《电力变压器能效限定值及能效等级》和ＧＢ２００５２—２０１３《三相配电变压器能效限定值及能效等级》。
提高了１０ｋＶ配电变压器产品的空载损耗或负载损耗指标要求，提高了３５ｋＶ、６６ｋＶ、１１０ｋＶ、２２０ｋＶ电力变压器产品的空载损耗或负载损耗指标要求，增加了３３０、500ｋＶ电力变压器能效等级及能效限定值要求，增加了非晶合金配电变压器能效限定值。
二、配电变压器新能效标准性能参数与老能效标准相比三、型号及损耗水平代号1、型号SCBH15 – M – 1000/ 10系统标称电压（kV）额定容量（kVA）特殊用途或特殊结构损耗水平代号代号产品型号字母1.1产品型号字母：相数：S（三相）绕组外绝缘介质：变压器油（不标）\C(浇注式)绝缘系统温度：油浸式-105°C(不标)\120°C（E）\130°C（B）干式-155°C (F不标)\180°C（H）\200°C（D）标注带括号冷却方式：自然循环冷却装置（不标）风冷却器（F）水冷却器（S）油循环方式：自然冷却（不标）强迫冷却（P）绕组数：双绕组（不标）三绕组（S）分裂绕组（F）调压方式：无励磁调压（不标）有载调压（Z）线圈材质：铜线（不标）铜箔（B）铝线(L)铁心材质：电工钢（不标）非晶合晶（H）1.2 特殊用途或特殊结构密封式（M）卷铁心（R）立体卷铁心（RL）无励磁调容（T）有载调容（ZT）高过载（GZ）1.3损耗水平代号表1 10kV级三相油浸式电工钢铁心无励磁调压配电变压器损耗水平代号表2 10kV级三相油浸式非晶合金铁心无励磁调压配电变压器损耗水平代号表3 10kV级三相干式电工钢铁心无励磁调压配电变压器损耗水平代号表4 10kV级三相干式非晶合金铁心无励磁调压配电变压器损耗水平代号表5 35kV~500kV级三相油浸式电工钢铁心电力变压器损耗水平代号。
《电力变压器能效限定值及能效等级》
变压器能效限定值如下： a)10kV配电变压器空载损耗和负载损耗限值均应不高于表l和表2的规定； b)35kV电力变压器空载损耗和负载损耗限值均应不高于表3和表4的规定； c)66kV电力变压器空载损耗和负载损耗限值均应不高于表5和表6的规定； d)110kV电力变压器空载损耗和负载损耗限值均应不高于表7～表11的规定； e)220kV电力变压器空载损耗和负载损耗限值均应不高于表12～表17的规定； f)330kV电力变压器空载损耗和负载损耗限值均应不高于表18～表24的规定； g)500kV电力变压器空载损耗和负载损耗限值均应不高于表25～表28的规定。
2020年06，其中1级能效最高，损 耗最低。
技术要求
电力变压器技术参数和技术要求应符合GB/T 1094.1、 GB/T 6451，油浸式非晶合金铁心变压器还应符合GB/T 25446，立体卷铁心配电变压器还应符合GB/T 25438。干 式配电变压器其他技术参数和技术要求应符合GB/T 1094.11、GB/T 10228，干式非晶合金铁心变压器还应符 合GB/T 22072。
试验方法
电力变压器的空载损耗和负载损耗应按GB/T 1094.1、 GB/T 1094.11中的试验方法进行测试。
电力变压器能效限定值及能效等级(征求意见稿)
《电力变压器能效限定值及能效等级》编制说明（征求意见稿）中国标准化研究院2008年5月一、 标准工作简况1．任务来源力变压器是电力输送的重要电气设备。
由于使用量大、运行时间长，电力变压器在选择和使用上存在着巨大的节能潜力，特别是35kV至220kV变压器广泛使用在输电电网中，其中电网输电力变压器（即公用）容量约14.46亿kVA（其中220kV及以上超高压变压器4.15亿kVA，35～110kV高压电力变压器5.81亿kVA。
近年来，节能工作一直作为国家有关部门的重要工作目标，也取得了一定的成效。
虽然我国早已淘汰S7型变压器，但是与国际先进国家相比，仍高出1.5～2个百分点，相当于每年多损耗150～200多亿kWh（到2010年，1个百分点上升到相当于约200亿kWh），降耗任务重，潜力也相当大。
制定该标准的目的是为了引导变压器生产企业开发和生产高效电力变压器，淘汰落后低效变压器，在变压器生产行业中实施节能产品认证制度和高耗能产品淘汰制度。
提高电力变压器的工作效率，将对中国的节约能源资源、保护生态环境、促进经济可持续发展起到重大作用。
2008年4月1日开始实施新修订的《中华人民共和国节约能源法》，其中明确提出了节能产品认证、高耗能产品淘汰和能效标识管理等节能管理制度。
在新节能法的第十七条明确规定了：“禁止生产、进口、销售国家明令淘汰或者不符合强制性能源效率标准的用能产品、设备”。
为配合《中华人民共和国节约能源法》的实施，提高电力变压器的能源利用效率、降低其损耗，引导企业的节能技术进步，提高电力变压器产品在国际市场竞争力，在国家发改委的统一安排下，提出了制订我国电力变压器的能效标准，随即我国能效标准的归口单位：全国能源基础与管理标准化技术委员会向原国家质量技术监督局申报制订国家标准《电力变压器能效限定值与能效等级》项目，经批准，该项目被列入了国家标准化管理委员会《2007年制修订计划国家标准项目计划》（项目编号：20070060-Q-469）。
电力变压器能效标准
电力变压器能效标准的名称是GB24790—2009《电力变压器能效限定值及能效等级》。
它发布于2009年12月15日，从2010年7月1
日起实施。
该标准的内容包括电力变压器的能效限定值、目标能效限
定值、节能评价值、能效等级和试验方法。
该标准适用于额定频率为
50Hz、电压等级为35~220kV、额定容量为3150kV·A及以上的三相油
浸式电力变压器。
不适用于干式变压器。
该标准的1级超过S11的水平，2级定在S11的水平，3级定在S9的水平。
作为过渡的目标能效限定值(T)定在S10的水平。
该标准中的
所规定的参数为限值，没有允许偏差。
国家发展和改革委员会、国家质量监督检验检疫总局、国家认证
认可监督管理委员会于2010年4月12日联合发布2010年第3号公告，发布第六批能效标识产品目录。
公告规定：《电力变压器能源效率标
识实施规则》自2010年11月1日起实施，2010年11月1日前出厂或进口的产品，可延至2011年11月1日前加施能效标识。
该规则依据《能源效率标识管理办法》(国家发展和改革委员会和国家质量监督检
验检疫总局第17号令，以下简称《办法》)制定。
该规则适用于额定
频率为50Hz、电压等级为35~220kV、额定容量为3150kV·A及以上的
三相油浸式电力变压器的能源效率标识(以下简称标识)的使用、备案
和公告。
不适用于干式变压器。
第 1 页 / 共 1 页。
