综合布线基础知识
综合布线基础知识
媒介传输距离限制
3 类型 100Ω对称电缆 2km 200m 100m① ____ ____
5 类型 100Ω对称电缆 3km 260m 160m② 100m①
多模光缆
____ ____ ____ ____ 2km①
单模光缆
____ ____ ____ ____ 3km③
2021年4月23日
综合布线基本知识
• 综合布线系统应能满足所支持的电话、数据和电视系统的 传输标准要求。
• 综合布线系统的分级和传输距离限值应符合下表所列规定。
2021年4月23日
综合布线基本知识
系统分级
A 级 B 级 C 级 D 级 光缆级
系统支持的最高传输频率 100kHz 1MHz 16MHz 100MHz >10MHz
传输媒介类别
2021年4月23日
综合布线基本知识
综合布线系统的网络拓扑结构
2021年4月23日
综合布线基本知识
综合布线系统采用哪种网络拓扑结构应根据工程范 围、建设规模、用户需要、对外配合和设备配置等各种 因素综合研究确定。具体内容将在总体方案设计中介绍。
2021年4月23日
综合布线基本知识-特点
过去,为一幢大楼或一个建筑群内的语音或数据线路布线时,往往是 采用不同厂家生产的电缆线、配线插座以及接头等。例如用户交换机通 常采用双绞线,计算机系统通常采用粗同轴电缆或细同轴电缆。这些不 同的设备使用不同的配线材料,而连接这些不同配线的插头、插座及端 子板也各不相同,彼此互不相容。一旦需要改变终端机或电话机位置时, 就必须敷设新的线缆,以及安装新的插座和接头。
2021年4月23日
综合布线基本知识
100m的信道长度中包括10m软电缆长度，分配给接插软 线或跳线、工作区和设备连接用软电缆，其中工作区电 缆和设备电缆的总电气长度不超过7.5m(物理长度5m)。
综合布线知识点范文
综合布线知识点范文综合布线是指将局域网的各种网络设备连接起来并提供稳定和高效的数据传输的技术和方法。
在现代企业和家庭网络中，综合布线是建立可靠和高速网络连接的基础，它不仅影响到网络的性能和可靠性，还关系到日常办公和生活的顺利进行。
综合布线的知识点如下：1.布线系统的组成部分：综合布线系统一般由布线井、线缆、插座、配线架、交换机等组成。
布线井用于集中管理和分配线缆，线缆用于传输信号，插座用于连接设备，配线架用于组织和管理线缆，交换机用于连接网络设备。
2.布线的分类：3.线缆的种类：常见的线缆种类包括双绞线、光纤和同轴电缆等。
双绞线是最常用的线缆类型，可以分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。
光纤具有高速、大带宽和抗干扰能力强的优点，适用于长距离传输。
同轴电缆一般用于电视信号的传输。
4.线缆的规格和等级：线缆通常有不同的规格和等级，如Cat 5、Cat 6、Cat 6A等。
这些规格和等级决定了线缆的传输能力和传输距离。
通常情况下，规格越高、等级越好的线缆能够提供更高的传输速度和更远的传输距离。
5.线缆的敷设方式：线缆可以通过不同的敷设方式进行安装，如架空敷设、地下敷设和隧道敷设等。
敷设方式的选择取决于具体的应用场景和建筑环境。
6.线缆的连接方式：线缆的连接方式一般有两种：直接连接和交叉连接。
直接连接适用于将终端设备连接到配线架上，而交叉连接则适用于将不同的配线架或交换机进行连接。
7.布线系统的管理和维护：8.综合布线的标准：综合布线是构建现代化企业和家庭网络的关键技术之一，它对于保持网络的高性能和高可靠性至关重要。
掌握综合布线的知识点，能够有效地规划、设计和维护网络，提供高速、稳定和安全的数据传输服务。
网络综合布线基础知识
网络综合布线基础知识网络综合布线是指在一个建筑物内安装并部署计算机网络所需的所有线缆、插头、接口以及设备的过程。
它是建立一个可靠、高效的网络环境的基础，对于现代化办公室和家庭网络而言，具有重要的意义。
本文将介绍网络综合布线的基本要素和相关知识。
一、网络综合布线的重要性一个良好的网络综合布线系统可以提供高速、可靠的网络连接，并减少故障和维护成本。
它还能够支持多种网络应用和设备，满足不同场景下的需求。
一个优秀的布线系统可以提供低延迟、高带宽的数据传输，保证网络的稳定性和通信的质量。
二、网络综合布线的基本要素1. 线缆选择网络综合布线中最常用的线缆类型包括双绞线、同轴电缆和光纤。
双绞线适用于大多数办公室和家庭网络环境，可提供高速可靠的数据传输。
同轴电缆适用于长距离传输和多媒体应用，具有较高的带宽和抗干扰能力。
光纤是一种高速传输媒介，适用于大型数据中心和高要求的网络环境。
2. 接口和插头网络综合布线系统中使用标准化的接口和插头，以确保设备之间的相互兼容性和连接质量。
常见的接口类型包括RJ-45（用于双绞线）、BNC（用于同轴电缆）以及LC、SC等（用于光纤）。
3. 设备间的连接网络综合布线系统需要合理规划和连接各个设备，包括服务器、交换机、路由器、终端设备等等。
通过正确的布线连接，可以实现设备之间的高效通信和数据传输。
4. 机房设计网络综合布线系统需要有一个合适的机房来容纳服务器、交换机等设备，并提供良好的通风和散热条件。
机房的合理设计可以降低设备的故障率，保障网络的稳定性。
三、网络综合布线的规范和标准为了确保网络综合布线的质量和可靠性，相关的标准和规范被制定出来。
例如，国际电工委员会（IEC）发布的ISO/IEC 11801标准，规定了关于综合布线系统的安装和测试要求。
在进行网络综合布线前，需要了解和遵守相应的规范和标准，以确保布线质量和性能达到预期。
四、网络综合布线的未来趋势随着技术的不断进步，网络综合布线也在不断演进。
综合布线基础知识
综合布线基础知识综合布线是指将各种通信设备通过一定的方式和规范连接起来，形成一个整体的网络系统。
它是现代建筑物中不可或缺的一部分，为各种信息的传输提供了可靠的基础。
一、综合布线的作用综合布线的主要作用是实现各种设备之间的连接和信息传输。
它能够满足不同设备和系统之间的互联互通需求，如计算机网络、电话系统、安防系统等。
通过综合布线，各种设备可以共享资源，提高工作效率，降低成本。
二、综合布线的组成部分1. 水平布线：水平布线是指建筑物内部的布线系统，将各个工作区域的设备连接到配线架上。
水平布线通常采用双绞线或光纤作为传输介质。
2. 垂直布线：垂直布线是指建筑物内不同楼层之间的布线系统，将各个楼层的配线架连接起来，形成一个整体的网络系统。
3. 配线架：配线架是综合布线系统中的重要组成部分，它提供了连接和管理各种设备的接口。
配线架通常分为主配线架和水平配线架两种类型。
4. 端口：端口是指配线架上的接口，用于连接各种设备。
不同设备通常具有不同类型的端口，如RJ45接口、SC接口等。
5. 线缆：线缆是综合布线系统中的传输介质，常见的线缆有双绞线、光纤和同轴电缆等。
不同类型的线缆适用于不同的应用场景。
三、综合布线的分类根据国际标准，综合布线可以分为五个类别，即Cat5、Cat5e、Cat6、Cat6a和Cat7。
这些分类主要根据线缆的传输性能来划分，不同类别的线缆适用于不同的网络需求。
1. Cat5：传输带宽为100MHz，适用于传输速率不超过100Mbps的网络。
2. Cat5e：传输带宽为100MHz，适用于传输速率不超过1Gbps的网络。
3. Cat6：传输带宽为250MHz，适用于传输速率不超过10Gbps的网络。
4. Cat6a：传输带宽为500MHz，适用于传输速率不超过10Gbps的网络，且支持更远的传输距离。
5. Cat7：传输带宽为600MHz，适用于传输速率不超过10Gbps的网络，且具有更好的抗干扰性能。

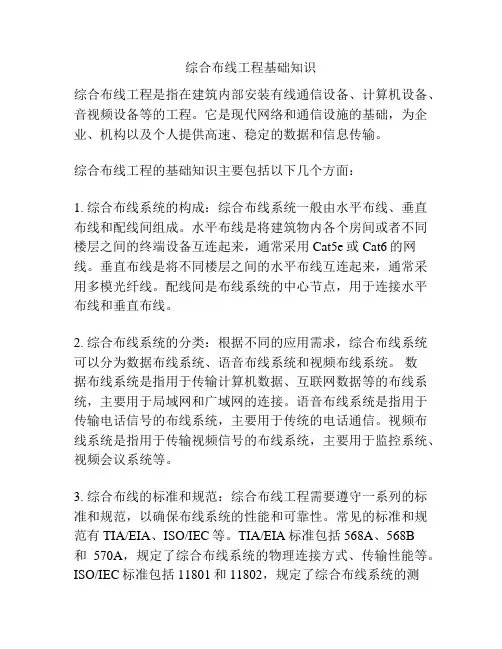

综合布线工程基础知识
综合布线工程基础知识综合布线工程是指在建筑内部安装有线通信设备、计算机设备、音视频设备等的工程。
它是现代网络和通信设施的基础，为企业、机构以及个人提供高速、稳定的数据和信息传输。
综合布线工程的基础知识主要包括以下几个方面：1. 综合布线系统的构成：综合布线系统一般由水平布线、垂直布线和配线间组成。
水平布线是将建筑物内各个房间或者不同楼层之间的终端设备互连起来，通常采用Cat5e或Cat6的网线。
垂直布线是将不同楼层之间的水平布线互连起来，通常采用多模光纤线。
配线间是布线系统的中心节点，用于连接水平布线和垂直布线。
2. 综合布线系统的分类：根据不同的应用需求，综合布线系统可以分为数据布线系统、语音布线系统和视频布线系统。
数据布线系统是指用于传输计算机数据、互联网数据等的布线系统，主要用于局域网和广域网的连接。
语音布线系统是指用于传输电话信号的布线系统，主要用于传统的电话通信。
视频布线系统是指用于传输视频信号的布线系统，主要用于监控系统、视频会议系统等。
3. 综合布线的标准和规范：综合布线工程需要遵守一系列的标准和规范，以确保布线系统的性能和可靠性。
常见的标准和规范有TIA/EIA、ISO/IEC等。
TIA/EIA标准包括568A、568B和570A，规定了综合布线系统的物理连接方式、传输性能等。
ISO/IEC标准包括11801和11802，规定了综合布线系统的测试方法、传输介质等。
4. 综合布线系统的设计：综合布线系统的设计需要考虑布线路径、布线方式、布线材料以及布线的管理与维护等因素。
布线路径要考虑到便于布线和维护，避免与电力线、照明设备等干扰源的干扰。
布线方式要根据具体需求选择是明线布线还是暗线布线。
布线材料要选用合适的网线、光纤线等传输介质，以及合适的配线架、插座等配件。
布线的管理与维护包括标识、记录、巡检、故障排除等。
5. 综合布线系统的测试与调试：综合布线工程完成后需要进行测试和调试，以确保布线系统的性能符合规范要求。

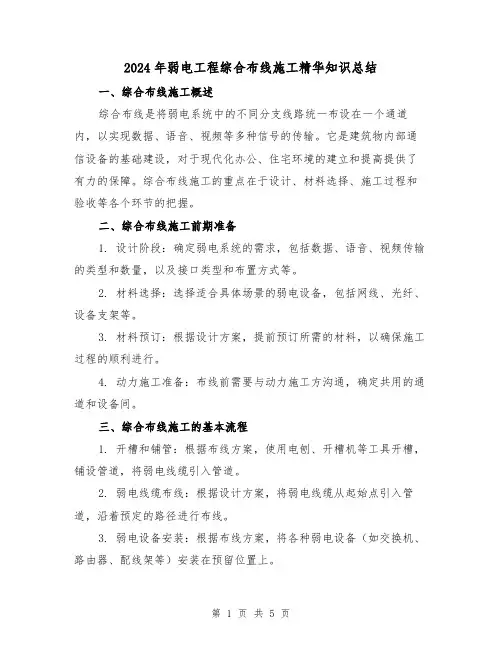

2024年弱电工程综合布线施工精华知识总结(2篇)
2024年弱电工程综合布线施工精华知识总结一、综合布线施工概述综合布线是将弱电系统中的不同分支线路统一布设在一个通道内，以实现数据、语音、视频等多种信号的传输。
它是建筑物内部通信设备的基础建设，对于现代化办公、住宅环境的建立和提高提供了有力的保障。
综合布线施工的重点在于设计、材料选择、施工过程和验收等各个环节的把握。
二、综合布线施工前期准备1. 设计阶段：确定弱电系统的需求，包括数据、语音、视频传输的类型和数量，以及接口类型和布置方式等。
2. 材料选择：选择适合具体场景的弱电设备，包括网线、光纤、设备支架等。
3. 材料预订：根据设计方案，提前预订所需的材料，以确保施工过程的顺利进行。
4. 动力施工准备：布线前需要与动力施工方沟通，确定共用的通道和设备间。
三、综合布线施工的基本流程1. 开槽和铺管：根据布线方案，使用电刨、开槽机等工具开槽，铺设管道，将弱电线缆引入管道。
2. 弱电线缆布线：根据设计方案，将弱电线缆从起始点引入管道，沿着预定的路径进行布线。
3. 弱电设备安装：根据布线方案，将各种弱电设备（如交换机、路由器、配线架等）安装在预留位置上。
4. 终端设备连接：将终端设备（如电脑、电话等）通过网线、光纤等连接到交换机、配线架上。
5. 验收测试：使用专业测试设备对布线的质量进行检测，包括信号强度、传输速度等方面的测试。
6. 杂物清理：清理施工过程中产生的杂物和垃圾，保持施工现场的整洁。
四、综合布线施工的注意事项1. 安全第一：施工过程中要注意工作场所的安全，做好防护措施，避免人员和设备受到损害。
2. 施工质量：严格按照设计方案进行施工，做好线缆标识和布线记录，确保布线质量和后期维护。
3. 材料使用：选择合格的弱电设备和材料，确保其符合相关标准，并严格按照要求进行使用。
4. 环境保护：注意施工对环境的影响，做好施工现场的清理工作，避免对环境造成污染。
5. 工期控制：合理安排施工工期，做好施工计划和进度管理，确保项目能够按时完工。
2024版网络综合布线基础知识培训PPT课件
contents •网络综合布线概述•传输介质与连接器件•布线系统设计与规划•施工安装与测试验收流程•故障诊断与维护管理策略•行业发展趋势与挑战应对目录01网络综合布线概述定义与发展历程定义发展历程从传统的电话线布线到计算机局域网布线，再到当前的综合布线系统，网络综合布线技术不断演进，满足了日益增长的通信需求。
市场需求与行业应用市场需求行业应用基础知识体系架构综合布线系统组成包括工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等六个子系统。
传输媒介与连接器件传输媒介主要包括双绞线、同轴电缆和光纤等；连接器件包括配线架、信息插座、跳线等。
布线设计与施工遵循相关标准和规范，进行科学合理的设计和施工，确保网络综合布线的质量和性能。
02传输介质与连接器件双绞线由两根具有绝缘保护层的铜导线组成成本低，易于安装和维护适用于低速或短距离通信同轴电缆由内导体、绝缘层、外导体和护套组成传输频带较宽，抗干扰能力强适用于较高速率的数据传传输介质类型及特点01020304RJ45连接器用于连接双绞线具有8个引脚，支持T568A和T568B两种接线标准用于连接同轴电缆可实现同轴电缆与设备之间的快速连接和拆卸01 02 03010204选型原则及注意事项根据实际需求选择合适的传输介质和连接器件类型考虑传输距离、速率、成本等因素进行综合评估注意连接器件的兼容性和可靠性，确保网络稳定运行在安装和使用过程中，遵循相关规范和标准，确保施工质量和安全0303布线系统设计与规划设计原则标准规范布线系统设计等级030201设计原则与标准规范工作区子系统包括信息插座、连接跳线和适配器等，实现终水平子系统实现信息插座与管理子系统之间的连接，常用双管理子系统垂直子系统设备间子系统建筑群子系统系统结构层次划分设备间子系统规划方法01020304设备间选址设备间环境要求设备间布局规划设备间标识系统04施工安装与测试验收流程了解项目需求设计综合布线方案准备施工材料和工具确认施工环境和条件施工前准备工作及注意事项各类线缆铺设技巧和方法水平子系统线缆铺设垂直子系统线缆铺设设备间子系统线缆铺设管理间子系统线缆铺设线缆连通性测试测试工具准备性能测试验收报告文档和标签检查测试验收标准和流程介绍05故障诊断与维护管理策略常见故障现象及原因分析线路故障设备故障传输故障通过观察设备指示灯、端口状态等信息，判断故障发生的位置和性质。
综合布线基础知识培训
六个子系统
一般采用星形的拓朴结构，包括以下几个子系统
1、工作区子系统 2、水平子系统 3、垂直干线子系统 4、管理子系统 5、设备间子系统 6、建筑群子系统
各个子系统结构图
一、工作区子系统
工作区子系统即最终用户的办公区域，包括符合EIA/TIA-568. 3类、5类传输标准的信息插座、适配器和终端设备连线。我们在本 方案中为贵方的大楼设计工作区子系统时，为了与水平线缆相匹配， 同时使系统能有极强的灵活性，选用的话音与数据信息插座全部是 符合传输标准的超五类信息插座，超五类信息插座使得整个传输链 路在电气上符合超五类标准，不会在工作区产生瓶颈效应。
8）电缆订购数。按4对双绞电缆包装标准 1箱线长=305m， 电缆订购数=W/305 箱 （不够一箱时按一箱计）
（三）、各种布线方式
1、天花板吊顶内敷设线缆方式 （1） 分区法 （2） 内部布线法 （3）电缆槽道法
2、地板下敷设缆线的方式 (1)、直接埋管方式
（2）地面线槽布线法 （3）蜂窝状地板布线法
（4）高架地板布线法
高架地板布线法
走廊槽式桥架方式
墙面线槽方式
地板导管布线法
大开间办公室布线设计
1．多用户信息 插座设计方案
2．转接点设 计方案
三、垂直干线子系统
干线子系统提供建筑物的干线（馈电线）电缆的路 由，通常由垂直大对数电缆和光缆组成，将各个管理接 线间的信息传送到主配线间。我们在作设计时，话音垂 直一般主干采用3类市话电缆；数据的垂直主干则采用 多芯多模（或者单模）光纤。垂直干线的布放是利用楼 内的弱电竖井，我们一般建议采用外加镀锌槽式桥架作 保护的布放方法。
水平线接 到配线架
插座模块
RJ45跳线
