引言
近十几年来，水平井、大位移井、多分支井等复杂结构井和“海油陆采”的迅速发展。

为了节约开发成本和提高石油产量，对那些受地理位置
限制或开发后期的油田，通常通过开发深井、超深井、大位移井和长距离
水平井来实现，进而造成复杂结构的井不断增多。

目前通行的滑动钻井技
术已经不能满足现代钻井的需要。

于是，自20世纪80年代后期，国际上
开始加强对旋转导向钻井技术的研究；到90年代初期，旋转导向钻井技
术已呈现商业化。

国外钻井实践证明，在水平井、大位移井、大斜度井、
三维多目标井中推广应用旋转导向钻井技术，既提高了钻井速度，也减少
了钻井事故，从而降低了钻井成本。

旋转导向钻井技术是现代导向钻井技
术的发展方向。

旋转导向钻井法是在用转盘旋转钻柱钻井时随钻实时完成导向功能。

钻进时的摩阻与扭阻小、钻速高、钻头进尺多、钻井时效高、建井周期短、井身轨迹平滑易调控。

此外，其极限井深可达15km，钻井成本低。

旋转
导向钻井技术的核心是旋转自动导向钻井统，如图1所示。

它主要由地面
监控系统、地面与井下双向传输通讯系统和井下旋转自动导向钻井系统3
部分组成。

1、地面监控系统
旋转导向钻井系统的地面监控系统包括信号接收和传输子系统及地面
计算存储分析模拟系统，有的还具有智能决策支持系统。

旋转导向钻井系
统的主要功能通过闭环信息流监视并随钻调控井身轨迹，其关键技术是从
地面发送到井下的下行控制指令系统。

2、地面与井下双向传输通讯系统
目前已提出的信号传输方式有4种，即钻井液脉冲、绝缘导线、电磁
波和声波。

通过比较分析，笔者发现这4种传输方式各有优缺点和应用局限，如表1所示。

3、井下旋转自动导向钻井系统
井下旋转自动导向钻井系统是旋转自动导向系统的核心，它主要由3
部分构成，即测量系统、导向机构、CPU和控制系统。

（1）测量系统测量系统主要用于监测井眼轨迹的井斜、方位及地层
情况等基本参数，使钻井过程中井下地质参数、钻井参数和井眼参数能够
实时测量、传输、分析和控制。

它经历了随钻测量(MWD)、随钻测井(LWD)、随钻地震(SWD)、随钻地层评价测试技术(FEMWD)和地质导向技术(GST)几
个阶段。

（2）导向机构导向机构代表了目前导向技术的先进水平。

按原理不同，导向机构原理可分为:
①导向力原理。

推力式（或称偏置式）旋转导向工具和指向式旋转导
向工具。

推力式旋转导向工具是通过侧向力推靠钻头来改变钻头的井斜和
方位。

而指向式旋转导向工具是预先定向给钻头一个角位移，通过为钻头
提供一个与井眼轴线不一致的倾角来使钻头定向造斜。

②控制原理。

可变径稳定器式旋转导向工具和调制式旋转导向工具。

前者是先通过电磁阀调节在伸缩块上的液压，以使导向力矢量满足所需导
向目标；再通过定向控制系统进行方位与井斜的控制（图2）。

而后者是
通过调节涡轮发电机负载电流改变涡轮发电机绕组回路阻抗，以使携带高
强度永磁铁的涡轮叶片与稳定平台内的扭矩线圈耦合产生不同的电磁转矩
和加速度，进而使旋转换向阀保持一个相对于井壁的固定角度，即工具面角，最终实现控制轴在受控状态下的运动状态改变（图3）。

③套筒旋转与否原理。

全旋转导向工具和不旋转套筒旋转导向工具。

全旋转导向工具与井壁动态接触，其旋转控制阀在垂直井段随钻柱一起旋转。

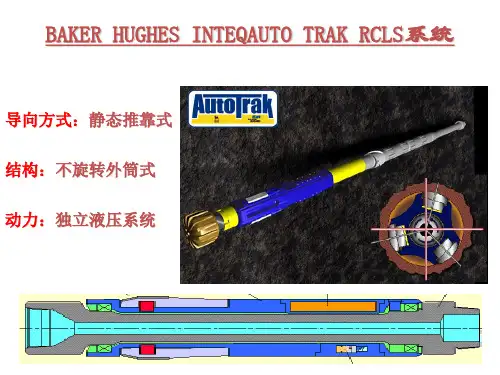

不旋转套筒旋转导向工具与井壁静态接触，其外套不随钻柱旋转。

（3）CPU和控制系统CPU和控制系统是整个系统的信息处理和管理
中心，它接受来自各个传感器的信号，并依据特定的数据处理方法和控制
规律，来控制可调稳定块的伸缩，从而改变钻头的运动轨迹,以达到预设
的要求。

CPU运行的控制算法（包括控制器设计、模型辨识以及状态估计等）是智能钻井的关键部分。

可见，CPU运行的控制算法、传感器技术和
变径机构的开发是构成可变径稳定器的三大组成部分。

1、典型井下闭环旋转导向钻井工具1.1MRST的组成及工作原理
调制式旋转导向钻井工具（MRST）属于推靠式旋转导向钻井工具（图4）。

由于其钻柱与井壁之间不存在静止点，因此，在钻井过程中更可体
现旋转钻井的优越性。

调制式旋转导向钻井系统导向力的大小和方向主要
是由稳定平台控制的。

当需要最大导向力时，稳定平台控制轴就带动上盘
阀旋转，使上盘阀稳定在预定方向，控制上盘阀高压孔方向恒定。

在钻柱
旋转过程中,每个“巴掌”依次在该方向附近伸出拍打井壁，导向机构对
井壁的作用力就是这些拍打力的合力。

这个合力的反力就是钻柱受到的导
向力，方向沿着上盘阀预定方向的反方向。

当不需要导向时，稳定平台带
动上盘阀以和钻柱具有不同的某一转速匀速转动，这时“巴掌”均匀拍打
井壁四周，导向工具可控制的液压导向力的合力就等于零，此时导向工具
呈中性工作状态，达到稳斜效果。

MRST液压控制阀采用上、下盘阀结构，上盘阀与稳定平台控制轴相连接，它只有一个弧形长孔形状的高压阀孔。

下盘阀与钻柱本体连接，随MRST外壳及钻柱一起旋转，它有3个互成120°圆心角的等直径低压孔（泄流孔），见图5。

图4调制式旋转导向钻井工具图
图5液压控制上、下盘阀图
1.2Geo-Pilot的组成及工作原理
Geo-Pilot是一种不旋转套式导向工具（图6）属于指向式旋转导向
钻井工具。

它不是靠偏心稳定器的翼肋推靠井壁偏置钻头进行导向，而是靠不旋转套与万向短节之间的一套偏心机构使万向轴偏置，从而为钻头提供了一个与井眼轴线不一致的倾角，产生导向作用。

该机构由几个可控制的偏心环组合而成，当井下自动控制完成偏心环组合之后，该机构将相对于不旋转套固定，从而始终将万向轴向固定方向偏置，为钻头提供一个方向固定的倾角。

图6Geo-Pilot旋转导向钻井工具图
2、新型指向式旋转导向钻井工具结构与导向原理2.1底部钻具组合（BHA）及导向原理
新型指向式旋转导向钻井工具BHA结构（图7）由4个部分组成，分别是：枢轴稳定器、水力偏置系统、MWD总成和钻柱稳定器。

其中，MWD
总成包括：CPU、存储器、螺线型电导管、随钻测量仪（MWD）及控制电路和传感器。

该指向式旋转导向钻井工具（图8）包含两个尤为重要的组成部分：一个是近钻头稳定器（枢轴稳定器），该稳定器由不锈钢材料组成,拥有4个螺旋形刀锋翼肋且相互“环布”连接，并为旋转中心轴提供固定支点；另一个是水力偏置机构，也可看着是一个特殊的“稳定器”，因为它是由不旋转外套筒、电子马达和放射状偏心环组成，并且在不旋转外套
筒上安装有3个水力驱动“巴掌”，旋转中心轴位于不旋转外套筒内依次穿过偏置系统和近钻头稳定器。

动力模块电子马达位于中心轴和不旋转套筒之间与控制电路相连。

图7新型指向式旋转导向钻井工具BHA结构简图
图8新型指向式旋转导向钻井工具图
导向原理
正常情况下，中心轴与外套筒中心线重合（图9-Ⅰ）。

钻井的过程中，该新型指向式旋转导向钻井工具中的控制电路CPU接收到MWD总成中相关高端传感器传输的信号（比如：井斜、方位），然后经由螺线形电导管传输给动力模块电子马达，电子马达给放射状水力偏置系统提供动力，安装在不旋转套筒外部的“巴掌”伸出与井壁接触，同时安装在其内部的偏心环旋转。

在“巴掌”和近钻头稳定器支点共同作用下，钻头形成一偏角，即中心轴与不旋转套筒中心线形成一定角度（图9-Ⅱ）。

在偏心环作用下，将连接着钻头的中心轴向固定方向偏置，为钻头提供一个方向的固定的倾角，从而使钻头的钻井方向发生改变，对井斜和方位进行纠正（见图9-Ⅲ）。

其中，钻头偏移角度不仅可调，而且在钻井过程中将钻杆传递的扭矩和钻压实时传递给钻头。

同时，控制电路把信号转化成泥浆脉冲信号，上传给地面控制系统进行分析。

其导向原理如图10所示。

图9新型指向式旋转导向钻井工具导向流程图
图10新型指向式旋转导向钻井工具导向原理简图。
