永宏PLC指令代码说明
永宏FBS系列PLC通讯协议
一、命令格式。
二、通讯命令代码
命令符命令说明读取长度
40H PLC 概略系统状态读取
41H PLC 的RUN/STOP 控制
42H单一个单点的操作控制 1点
43H连续多个单点的抑/致能状态读取 1～ 256 点
44H连续多个单点的状态读取 1～ 256 点
45H连续多个单点的状态写入 1～ 256 点
46H连续多个缓存器的数据读取 1～ 64Words
47H连续多个缓存器的数据写入 1～ 64Words
48H任意单点/缓存器混合的状态/数据读取 1～ 64 点或Words 49H任意单点/缓存器混合的状态/数据写入 1～ 32 点或Words 4EH测试回传 0～ 256 字符
53H PLC详细系统状态读取
三、命令说明
1、连续多个缓存器的数据读取（46H）
电脑发送：
PLC响应：
2、连续多个缓存器的数据写入（47H）电脑发送：
PLC响应：。
永宏FBs-PLC-高级指令介绍
开始 通讯设备之间做好硬件配线 设定PLC站号，通讯口参数， 并要保持一致 根据需要，设置通讯接口专用寄存器，以 调整相关参数，以获得更高的通讯品质 设定FUN150，填写通讯命令 表格。 如Time-out时间，传输延时时间等 通讯线接线，终端电阻的使用 地线的接法等
完成
FUN150使用步骤相同， 不再单介绍
RS-232 or RS-485 (FBs-CB22/ FBs-CB25/ FBs-CB55)
Ethernet (FBs-CBE)
FATEK slave
CBEin FATEK server mode
通讯
Port 2
界面
RS-232 or RS-485 (FBs-CB2/ FBs-CB5/ FBs-CB22/ FBs-CB25/ FBs-CB55)
通讯
Port 4 *
界面 通讯参数
波特率 : 4800/9600/19200/38400/ 76800/153600/307200/614400/ 7200/14400/28800/57600/ 115200/230400/921600 bps or用户自定义 数据位 : 7-bit or 8-bit 奇偶 : Even, Odd, None 停止位 : 1-bit or 2-bit 波特率 :
Rs-485
Ethernet
RS-485 RS-485
Ethernet
Communication slave
*使用FBs-CBE可同时支持Fatek与Modbus二种Comm. slave
*使用FBs-CMxxE 可支持Fatek或Modbus 任一种通讯协议
通讯协议 FATEK Master/Slave Modbus RTU/ASCII Master/Slave
永宏PLC应用指令一览表.docx
68
RTS
子程序返回
（Return From subroutine）
69
RTI
中断返回
（Return From Interrupt）
70
FOR
循环开始
71
NEXT
循环结束
单点运作指令
04
DIFU
上微分（Differential Up）指令
05
DIFD
下微分（Differential Down）指令
42
BITMV
位数据搬移（Bit Move）
43
NBMV
位数搬移（Nibble Move）
44
BYMV
字节搬移（Byte Move）
45
XCHG
资料互换（Exchange）
46
Swap
字节数据对换（Byte Swap）
47
UNIT
位数数据结合（Nibble Unite）
48
DIST
位数数据分配（Nibble Distribute）
32
ADCNV
4~20mA 模拟量输入读值转换指令
33
LCNV
线性转换指令
34
MLC
多段线性转换指令
200
I→F
整数转换浮点数
(Conversion OfIntegertoFloating Point Number )
201
F→I
浮点数转换整数
(Conversion OfFloating Point NumbertoInteger)
永宏PLC应用指令一览表
分类
FUN
助记符
指令功能
流程控制指令
永宏PLC多轴直线补间定位输出指令说明书
10 ： 参 数 9 错 误 13 ： 参 数 12 错 误 14 ： 参 数 13 错 误 15 ： 参 数 14 错 误 30 ： 速 度 设 定 变 量 号 码 错 误 31 ： 速 度 设 定 值 错 误 32 ： 行 程 设 定 变 量 号 码 错 误 33 ： 行 程 设 定 值 错 误 34 ： 不 合 法 定 位 程 序 35 ： 步 数 长 度 错 误 36 ： 超 过 最 大 步 数 37 ： 最 高 频 率 错 误 38 ： 起 始 ／ 停 止 频 率 错 误 39 ： 移 动 量 补 正 值 太 大 40 ： 移 动 量 超 出 范 围 41 ： DRVC 内 不 允 许 ABS 寻 址 42 ： DRVC 不 可 衔 接 DRVZ 命 令 43 ： 驱 动 命 令 码 错 误 50 ： DRVZ 工 作 模 式 错 误 51 ： 近 点 DOG 输 入 点 错 误 52 ： 零 点 信 号 PG0 输 入 点 错 误 53 ： 归 零 清 除 CLR 输 出 点 错 误 60 ： 不 合 法 补 间 驱 动 命 令 执 行 FUN140 与 执 行 FUN147 时 可能之错误码
Ps
No. Ps0 Ps1 Ps2 Ps3
目前输出频率 DR4080 DR4082 DR4084 DR4086
目 前 PS 位 置 DR4088 DR4090 DR4092 DR4094
剩 余 待 输 出 PS 数 DR4072 DR4074 DR4076 DR4078
※ FUN147 （ MHSPO ） 多 轴 直 线 补 间 定 位 运 动 不 支 持 动 态 更 改 输 出 频 率 功 能 。
HR
DR
ROR
K
范围 Gp SR WR
操作数
永宏PLC软件知识点
永宏PLC软件简要知识点一．1.定时器T：定时器编号时基T0~T49 0.01sT50~T199 0.1sT200~T255 1sM1957: 时间到后--通电时，定时器值保持在设定值；断电（默认状态），往上加直至最大值。
参考：菜单：辅助-->功能指令说明（F1）-->特殊寄存器（R/D）/继电器说明（M）2.快捷键(不限大小写字母)这些软元件可在菜单栏的“阶梯”选项内选取。
常开触点--A 常闭触点--B 上升沿触点--U 下降沿触点--D 输出线圈--O 输出取反--Q 置1线圈--S 清0线圈--R 取反接点--I 上升沿接点--P 下降沿接点--N画横线--H 画竖线--V 长水平线线置1功能指令清0功能指令定时器计数器功能指令删除删除竖线删除长水平线3.PLC内部脉冲参考：菜单：辅助-->特殊寄存器（R/D）/继电器说明（M）二、建立PLC工程说明1.菜单栏：档案》开新专案，修改工程名、选择PLC型号，需要万年历功能时勾选万年历。
2. 程序编辑完成后，单击菜单栏的“工具”》“语法检查（F8）”。
检查通过后，进行仿真：单击“PLC”》程序仿真；单击“PLC”》执行。
即可看到程序仿真结果。
3.1 修改缓存器R或D的数值--3.2 先单击“PLC”--“程序仿真”之后，在监视页的编号栏输入T0、X0、Y0、R0、D0等可以查看并修改其数值。
（需要修改数值，必须在程序仿真状态，并在修改之后及时保存（Ctrl+S）！！！否则修改后的数值无效！！！）4. 添加软元件注释、程序单元注释、网络注释5. 查看定时器数值、程序注释、软元件注释6. 当输出接口不足时，需要再购买输出扩展模块，程序中也要添加这个模块7.修改定时器、计数器、内部保持线圈、缓存器的保持和非保持或其他参数；双击内存配置，8. 其他选项新增、删除、调整主或副程式单元选定，右键新增/删除监视页9. 电脑连接PLC：校准万年历时间：10. 汇出--相当于复制功能，汇入--相当于粘贴功能11. 功能指令说明：功能指令学习。
永宏FBs-PLC指令一览表
FBs − PLC 应 用 指 令 一 览 表
一般计时／计数指令 操作数 PV PV C V, P V D P 衍生 指令 功 一 般 定 时 器 指 令 （ nnn 为 0～ 255 共 256 个 ） 一 般 计 数 器 指 令 （ nnn 为 0～ 255 共 256 个 ） 16 位 或 32 位 上 /下 数 计 数 器 能
8 9 40 41 42 43 44 45 46 47 48 49 50
搬移指令 MOV MOV/ BITRD BITW R BITMV NBMV BYMV XCHG SW A P UNIT DIST BUNIT BDIST RW - F R W R- M P RD-MP S,D S,D S,N D,N S,Ns,D,Nd S,Ns,D,Nd S,Ns,D,Nd Da,Db D S,N,D S,N,D S,N,D S,N,D S a , S b , P r, L S,BK,Os,Pr , L ,W R B K , O s , P r, L ,D D P D P D P D P D P D P D P D P P P P P P D P P P 将 S 数 据 搬 移 至 D(S→ D) 将 S 数 据 倒 相 后 搬 移 至 D(S→ D) 把 S 中 N 所 指 位 的 状 态 取 出 送 到 FO0 去 把 INB 输 入 的 状 态 写 入 D 中 N 所 指 的 位 把 S 中 的 Ns 位 状 态 搬 至 D 中 的 Nd 位 处 把 S 中 Ns 指 定 位 数 (Nibble)搬 至 D 中 Nd 所 指 定 的 位 数 把 S 中 N s 指 定 的 Byte 搬 至 D 中 N d 所 指 定 的 Byte 把 Da 和 Db 的 内 容 值 互 换 把 D 中 的 High-Byte 和 Low-Byte 的 内 容 值 互 换 把 S 开 始 的 连 续 N 个 Word 的 位 数 0 ( N B 0 ) 取 出 依 序 串联后存入 D 把 S 的 位 数 0(NB0)开 始 的 连 续 N 个 位 数 ， 存 放 于 D 开 始 的 N 个 Word 的 位 数 0 去 S 的 N 个低字节取出结合存入 D S 的字节分配至 D 的 N 个低字节 读 /写 档 案 缓 存 器 指 令 写 入 数 据 至 MEMORY PACK 指 令 从 MEMORY PACK 读 取 数 据 指 令

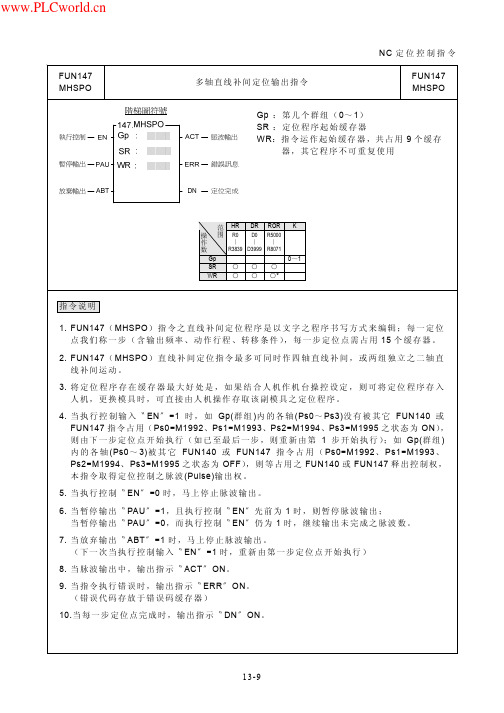

台湾永宏PLC多轴直线补间定位输出指令 FUN147说明书
● ● ● ●
● ● ● ●
第 一 步 定 位 点 程 序 （ 每 步 占 用 15 个 缓 存 器 ）
SR+14 SR+15 SR+16
第 N 步定位点程序
SR+N×15+2
1 3 - 11
NC 定 位 控 制 指 令 FUN147 MHSPO ● 指令运作工作缓存器说明： WR 为起始缓存器 WR+0 WR+1 WR+2 WR+3 WR+4 WR+5 WR+6 WR+7 WR+8 目前工作或停留步数 工作旗标 系统使用 系统使用 系统使用 系统使用 系统使用 系统使用 系统使用 多轴直线补间定位输出指令 FUN147 MHSPO
Ps
No. Ps0 Ps1 Ps2 Ps3
目前输出频率 DR4080 DR4082 DR4084 DR4086
目 前 PS 位 置 DR4088 DR4090 DR4092 DR4094
剩 余 待 输 出 PS 数 DR4072 DR4074 DR4076 DR4078
※ FUN147（ MHSPO） 多 轴 直 线 补 间 定 位 运 动 不 支 持 动 态 更 改 输 出 频 率 功 能 。
13-9
NC 定 位 控 制 指 令 FUN147 MHSPO 多轴直线补间定位输出指令 FUN147 MHSPO
*** 务 必 设 定 Pulse Output 之 工 作 模 式 （ 不 设 定 时 ， Y0～ Y7 当 作 一 般 输 出 ） 为 U/D 或 A/B 等 二 种 模 式 之 一 ， Pulse Output 才 能 正 常 输 出 。 U/D A/B 模 式 ： Y0（ Y2， Y4， Y6） 送 出 上 数 脉 波 。 Y1（ Y3， Y5， Y7） 送 出 下 数 脉 波 。 模 式 ： Y0（ Y2， Y4， Y6） 送 出 A 相 脉 波 。 Y1（ Y3， Y5， Y7） 送 出 B 相 脉 波 。
永宏PLC指令篇第3章(3-1~3-8)
49 BUNIT
S,N,D
P S 的 N 个低字节取出结合存入 D
50 BDIST
S,N,D
P S 的字节分配至 D 的 N 个低字节
160 RW-FR
Sa, Sb, Pr,L
DP 读 /写 档 案 缓 存 器 指 令
161 WR-MP S, Bk, Os, Pr, L,
将 数 据 写 入 Data Pack（ 程 序 记 忆 闸 ） 指 令
衍生 指令
功
能
DP Sa 加 Sb 结 果 存 入 D(Sa+Sb→D)
DP Sa 减 Sb 结 果 存 入 D(Sa-Sb→D)
DP 将 Sa 乘 以 Sb， 结 果 存 于 D(SaxSb→D)
DP 将 Sa 除 以 Sb， 结 果 存 于 D(Sa÷Sb→D)
DP 将 D 的 资料加 1 后结果存回 D(D+1→D)
2 2 0 FATAN
S,D
P 浮点数反正切函数运算
逻辑运算指令
★ 18 ★ 19
35 36
AND OR XOR XNR
Sa, Sb, D Sa, Sb, D Sa, Sb, D Sa, Sb, D
DP 把 Sa 和 Sb 作 逻 辑 AND 后 存 入 D DP 把 Sa 和 Sb 作 逻 辑 OR 后 存 入 D D P 把 S a 和 S b 作 逻 辑 Exclusive OR 运 算 后 结 果 存 入 D D P 把 S a 和 S b 作 逻 辑 Enclusive OR 运 算 后 结 果 存 入 D
D
S,N,D
DP 将 S 数 据 搬 移 至 D(S→D) DP 将 S 数 据 倒 相 后 搬 移 至 D(S→D) DP 把 S 中 N 所 指 位 的 状 态 取 出 送 到 FO0 去 DP 把 INB 输 入 的 状 态 写 入 D 中 N 所 指 的 位 DP 把 S 中 的 Ns 位 状 态 搬 至 D 中 的 Nd 位 处 D P 把 S 中 Ns 指 定 位 数 (Nibble)搬 至 D 中 Nd 所 指 定 的 位 数 D P 把 S 中 N s 指 定 的 Byte 搬 至 D 中 N d 所 指 定 的 Byte DP 把 Da 和 Db 的 内 容 值 互 换 P 把 D 中 的 High-Byte 和 Low-Byte 的 内 容 值 互 换
