水质在线监测系统技术要求
二、技术方案
1、监测房建设
2、仪器安装
3、数据通讯
企业局域网
1
2
3
三、技术参数
1、COD技术参数：
2、PH技术参数:
3、水中油技术参数:
四、技术要求
1、监测站房条件：
①、要有独立的监测站房，站房面积不小于7m2。
②、监测站房要采用75mm的彩钢板制作。
③、监测站房内要有通风设施，内装有排风扇。
④、室内环境：仪器设备对环境温度、湿度有一定要求，要求环
境温度在20～35℃之间，相对湿度在80%以下，故分析小屋
内安装通风设施和空调（1P）；充分考虑到北方冬季比较寒冷，
监测站房内要安装暖气。
⑤、监测站房内配置排风扇。
⑥、监测站房室内地面要铺瓷砖。
⑦、采样水管要自流到监测站房内。
2、电源条件：
①、分析小屋电源：220VAC、50Hz,5KW，接地可靠，一般接地电
阻要求≤4欧姆。
由用户接到分析小屋的电源分线箱内。
②、配电箱配置（2P电源总开关32A一个、2P漏电保护开关1个、
2P开关5A一个、1P开关3A一个等）。
③、小屋照明：60w日光灯，开关安装在屋内适合人操作的位置。
④、在监测站房内安装五孔插座3个，给仪器设备供电。
3、土建要求：
①、监测站房基础为3000*3000，按企业的相关标准执行或国家
的相关标准执行。
②、监测站房内要上下水，考虑到北方天气寒冷，水管采用全程
伴热。
③、下水水管铺设要在防冻层以下，要求符合国家的相关标准。
五、质量承诺书
为用户服务，对用户负责，让用户满意的宗旨，我公司特向用户做出如下质量承诺：
1.保证产品达到国家标准和行业标准及合同规定的技术条件，确
保产品运行的可靠性并出具产品检验合格证。
2.所有产品质保期为12个月。
质保期内如果发现质量问题，如属
于我方的责任，我方负责免费更换、及时处理。
3.不定期进行客户回访，检查产品的使用情况、质量状况，发现
问题及时处理。
六、技术服务售后承诺
1.提供全套的技术文件、设备资料和使用说明、维护说明。
2.负责现场仪器的安装、调试工程。
现场安装与调试是整个工程
中将指派经验丰的技术人员进现场，监督整个过程，确保安装质量，达到优质标准。
3.本公司将为用户提供一年的质量保证期。
A.在质量保证期内，公司负责保养。
B.在质量保证期内设备发生故障，本公司将在接到用户通知后
48小时内派维修人员到达现场维修。
无故障出现，我公司也
将不定期对系统进行清理与维护。
C.在质量保证期后，公司仍负责维护工作，仅视具体情况收取
一定的费用。
4．本公司将为用户提供有关软件的升级服务。
水污染源在线监测系统验收技术要求规范HJT354--2021
水污染源在线监测系统验收技术要求规范HJT354--2021 水污染源在线监测系统验收技术规HJ/T 354－20071 适用围1.1 本标准规定了水污染源在线监测系统的验收方法和验收技术指标。
1.2 本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。
2 规性引用文件本标准容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB 6920 水质 pH值的测定玻璃电极法GB 7479 水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水酸分光光度法GB 11893 水质总磷的测定钼酸铵分光光度法GB 11914 水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规GB 50168－92 电气装置安装工程电缆线路施工及验收规HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996 超声波明渠污水流量计HJ/T 70 高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003 氨氮水质自动分析仪技术要求HJ/T 103－2003 总磷水质自动分析仪技术要求HJ/T 104－2003 总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005 污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999 电磁流量计ZBY 120 工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。
3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。
总磷水质在线自动监测仪技术要求及检测方法
总磷水质在线自动监测仪技术要求及检测方法《总磷水质在线自动监测仪技术要求及检测方法》一、技术要求1、性能指标（1）测量范围：0~200mg/L（2）精确度：±1mg/L（3）重复性：每次测量结果相差不超过1mg/L（4）稳定性：每次测量结果之间的相对偏差不超过1mg/L（5）灵敏度：检测灵敏度为0.1mg/L以下（6）准确性：相对标准值的误差不超过±15％2、功能及特性（1）具备定时采样功能，可设定任何采样间隔；（2）可设定上限、下限，高于/低于设定值时，可报警或启动控制装置；（3）采集数据可存储，可加装计算机软件，实现远程数据传输及监控；（4）整机结构紧凑，操作简单，易于安装和维护。
3、仪器及器件（1）仪器主机：采用ARM Cortex-M processor，采用磁盘保护，稳定可靠。
（2）传感器：采用先进的光学滤光设计，选用优质滤光片，稳定性高；（3）控制部分：采用数字控制技术，内部系统架构简单，可进行参数调整；（4）显示部分：采用高清TFT显示技术，可显示测量结果；（5）存储功能：采用稳定性高的FLASH存储芯片，可存储多次测量结果；（6）电源部件：采用可靠的锂电池，可持续运行时间长，可靠性高。
二、检测方法1、样品准备样品应是无悬浮物无有色物质的淡水，并经过滤，滤纸的筛孔应大于0.45um。
2、测试步骤（1）把准备好的样品放入仪器内。
（2）控制仪器，调整仪器参数，使仪器开始测试工作。
（3）打开仪器开关，等待测试结果显示在仪器上。
（4）检测完成后，关闭仪器开关，取出样品。
3、数据处理根据测试结果，通过计算和分析，得出总磷水质的报告。
银水质自动在线监测仪技术要求及检测方法
银水质自动在线监测仪技术要求及检测方法一、引言随着科技的不断发展，环境问题成为了人们关注的焦点。
水质监测是环境保护的重要内容之一，而银水质的监测更是其中的重要内容之一。
银水质是指水中含银元素的质量指标，通常作为水质的重要指标之一来衡量。
因此，为了更好地监测银水质，开发一种银水质自动在线监测仪就显得非常必要了。
二、银水质自动在线监测仪技术要求1. 高灵敏度和高稳定性银水质自动在线监测仪需要具有高灵敏度和高稳定性，能够准确、快速地检测出水中的银元素，并且在长时间内保持检测结果的稳定性。
2. 自动化和实时监测银水质自动在线监测仪需要具有自动化和实时监测的功能，能够不间断地监测水中的银元素含量，并能够及时地报警和预警。
3. 高精度和高精确度银水质自动在线监测仪需要具有高精度和高精确度，能够准确地测量出水中的银元素含量，并且与标准测量值保持一定的误差范围。
4. 高可靠性和稳定性银水质自动在线监测仪需要具有高可靠性和稳定性，能够在各种恶劣环境条件下正常工作，不受外部干扰影响。
5. 通信和数据传输银水质自动在线监测仪需要具有良好的通信和数据传输功能，能够将监测到的数据及时传输到监测中心，并且能够远程控制监测仪的工作状态。
6. 低能耗和环保银水质自动在线监测仪需要具有低能耗和环保的特点，能够实现节能减排，符合环保要求。
三、银水质自动在线监测仪检测方法1. 光谱分析法光谱分析法是银水质监测的常用方法之一，通过检测水中银元素的光谱特性来实现对银含量的测量。
这种方法具有快速、准确的优点，是银水质监测的主要方法之一。
2. 电化学分析法电化学分析法是通过测量电极在液态电解质中的电极势差，来测定水中的银含量。
这种方法可以在在线监测仪中实现，并且具有高灵敏度、高准确度的优点。
3. 离子选择电极法离子选择电极法是通过测量水中银离子的浓度，来实现对银含量的测定。
这种方法具有简单、快速、准确的特点。
4. 核素分析法核素分析法是通过测量水样中放射性同位素的活度，来实现对银含量的测定。
水污染源在线监测系统安装技术规范
4・2化学需氧量（CODCr ）水质在线自动监测仪4. 2.1方法原理在酸性条件下，将水样中有机物和无机还原性物质用重铅酸钾氧化的方法，检测方法有光度法.化学滴定法.库仑滴定法等。
如果使用其他方法原理的化学需氧量（CODCr ）水质在线自动监测仪，其各项性能指标应满足本标准第4. 1条与4. 2条的相关要求。
4. 2.2测定范围20〜2000mg/L,可扩充。
4. 2. 3性能要求实际水样比对试验80%相对误差值应满足表1的要求，其它各项性能指标应满足HBC6-2001 要求。
表1化学需氧量（CODCr ）水质在线自动监测仪实际水样比对试验4.3总有机碳（TOC）水质自动分析仪43.1方法原理干式氧化原理：填充钳系、钻系等催化剂的燃烧管保持在680〜1000e C,将由载气导入的试样中的TOC燃烧氧化。
干式氧化反应器常采用的方式有两种，一种是将载气连续通入燃烧管，另一种是将'燃诊管关闭一定时间，在停止通入载气的状态下，将试样中的TOC燃烧氧化。
湿式氧化原理：指向试样中加入过硫酸钾等氧化剂，采用紫外线照射等方式施加外部能啟将试样中的TOC氧化。
4.3.2检测方法非分散红外吸收法。
4.3.3测定范围2〜1000mg/L,可扩充。
4.3.4性能要求实际水样比对试验按HBC6-2001第&4.5条试验方法，以总有机碳（TOC）水质自动分析仪与GB11914方法（高氯废水采用HJ/T 70方法）作实际水样比对试验，总有机碳（TOC）水质自动分析仪测定结果换算得到的CODCr浓度值与GB 11914 （或HJ/T 70 ）方法测得的CODCr浓度值间的80%相对误差值应满足表1的要求。
其它各项性能指标应满足HJ/T 104要求。
4.4紫外（UV ）吸收水质自动在线监测仪4.4.1方法原理单波长UV仪：以单波长254nm作为检测光直接透过水样进行检测的UV仪。
多波长UV仪：在紫外光谱区内以多个紫外波长作为检测光源的UV仪。

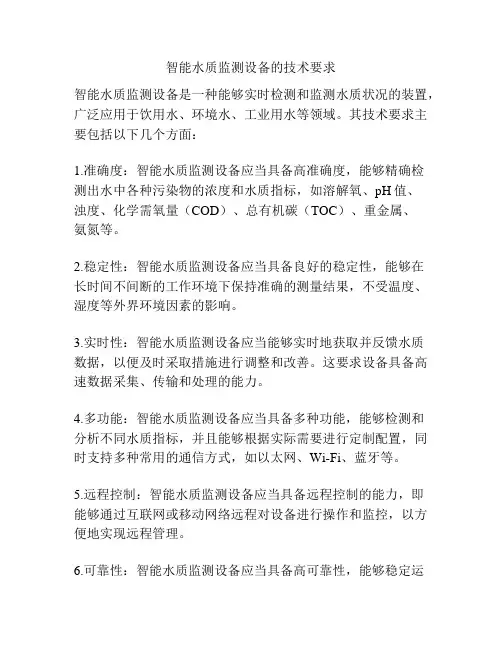

智能水质监测设备的技术要求
