电捕焦油器操作规程(标准版)
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电捕焦油器操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.电捕焦油器操作规程(标准版)1、岗位职责1.1经常检查电捕工作电压、电流运行是否正常。
1.2注意检查煤气的温度、压力，电捕的阻力情况。
并及时与化验室取得联系，了解并准确记录氧含量及化验结果。
1.3经常检查电捕排油是否畅通，水封槽排液是否畅通，发现异常情况及时处理。
1.4按要求做好每小时一次的操作记录。
2、基本操作参数2.1电捕焦油器阻力不大于500pa2.2电捕焦油器绝缘箱温度控制在90～110℃2.3电捕焦油器后煤气含焦油量应小于50mg/m32.4电捕焦油器电压应大于10KV3、电捕焦油器正常开车操作3.1新建和大修后的电捕，开工前必须检查各部位是否符合技术要求，塔内无垃圾杂物。
3.2硅整流器空载送电正常，塔体绝缘可靠，经电气专业人员同意使用。
3.3各种仪表、信号装接良好，指示正常，仪表专业人员同意使用。
3.4检查电捕排油管畅通，水封槽液位正常。
3.5电捕工打开顶部放散阀及绝缘箱放散阀，打开赶气连通阀门，打开底部蒸汽吹扫阀门，用蒸汽赶空气。
3.6待放散管冒出大量蒸汽后，打开电捕进口煤气阀门，关闭蒸汽吹扫阀门，待放散处冒出大量煤气后，取样化验氧含量合格后，开电捕底部排油阀门。
3.7给电捕绝缘箱通入加热蒸汽，使其温度升到80-110℃。

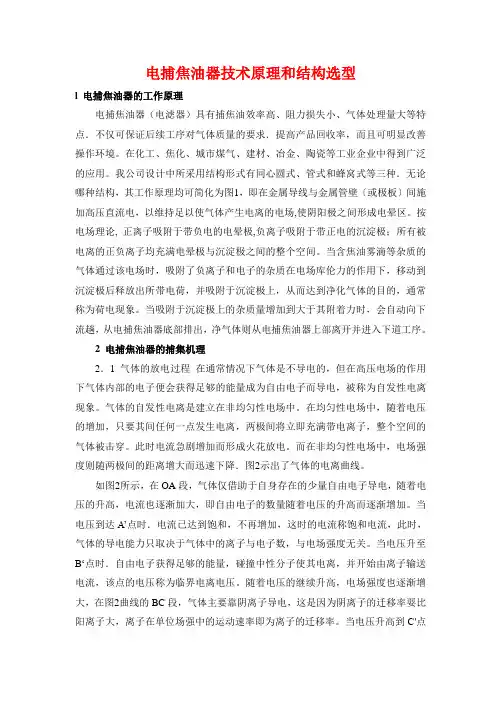

电捕焦油器技术原理和结构选型1
电捕焦油器技术原理和结构选型l 电捕焦油器的工作原理电捕焦油器（电滤器）具有捕焦油效率高、阻力损失小、气体处理量大等特点．不仅可保证后续工序对气体质量的要求．提高产品回收率，而且可明显改善操作环境。
在化工、焦化、城市煤气、建材、冶金、陶瓷等工业企业中得到广泛的应用。
我公司设计中所采用结构形式有同心圆式、管式和蜂窝式等三种．无论哪种结构，其工作原理均可简化为图1，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场,使阴阳极之间形成电晕区。
按电场理论, 正离子吸附于带负电的电晕极,负离子吸附于带正电的沉淀极；所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。
当含焦油雾滴等杂质的气体通过该电场时，吸附了负离子和电子的杂质在电场库伦力的作用下，移动到沉淀极后释放出所带电荷，并吸附于沉淀极上，从而达到净化气体的目的，通常称为荷电现象。
当吸附于沉淀极上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油器底部排出，净气体则从电捕焦油器上部离开并进入下道工序。
2 电捕焦油器的捕集机理2．1 气体的放电过程在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。
气体的自发性电离是建立在非均匀性电场中。
在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两极间将立即充满带电离子，整个空间的气体被击穿。
此时电流急剧增加而形成火花放电。
而在非均匀性电场中，电场强度则随两极间的距离增大而迅速下降．图2示出了气体的电离曲线。
如图2所示，在OA段，气体仅借助于自身存在的少量自由电子导电，随着电压的升高，电流也逐渐加大，即自由电子的数量随着电压的升高而逐渐增加。
当电压到达A‟点时．电流已达到饱和，不再增加，这时的电流称饱和电流，此时，气体的导电能力只取决于气体中的离子与电子数，与电场强度无关。
当电压升至B…点时．自由电子获得足够的能量，碰撞中性分子使其电离，并开始由离子输送电流，该点的电压称为临界电离电压。
电捕清除焦油雾的原理技术要求
◆ 带电离子与灰尘或焦油雾相遇，则其质点便成了带电离子。
第三节 煤气中焦油雾的清除
（2）管式不均匀电场工作原理：
导线负极（电晕极） 圆管正极（沉淀极）
◆导线附近，电场强度很大，
电晕现象：（—导线附近）电场强度最大 处发生击穿,即形成局部电离放电现象。
电捕清除焦油雾的原理技术要求
一、煤气中焦油雾的形成和清除目的
1、煤气中焦油雾的形成
荒煤气焦油蒸气80~120g/m3 —— 集气管 32~ 56 g/m3 初冷器1.0~5g/m3 电捕焦油器0.05 g/m3 煤气中的焦油雾是在煤气冷却过程中形成的。
焦油雾——内充煤气的焦油气泡状态或极细小的焦油滴(φ1~17 μm) 存在于煤气中。
沉淀管管径为250mm，长3500mm， 沉淀管的中心悬挂着电晕极导线 上下框架拉紧，偏心度不大于3mm。 电晕极 Φ3.5~4mm的碳素钢丝
或Φ2mm的镍铬钢丝制作。
第三节 煤气中焦油雾的清除
顶部设有三个绝缘 箱，引入高压电源
第三节 煤气中焦油雾的清除
（2）工作过程
a、煤气——底部进入—
—两块气体分布筛板均匀分 布——各沉淀管——净化后的 煤气从顶部逸出。
第三节 煤气中焦油雾的清除
第三节 煤气中焦油雾的清除
思考题：
1、电捕焦油器的作用。 2、用于清除煤气焦油雾的设备有哪几种？ 3、管式和蜂窝式电捕焦油器的工作原理。 4、管式和蜂窝式电捕焦油器的结构？ 5、电捕焦油器的工作过程、操作参数、工艺要求。
学习单元1.2.4电捕清除焦油雾的原理技术要求
2、清除目的
（1）提高硫铵质量； （2）提高粗苯的回收率； （3）提高脱除硫效率； （4） 防堵。
电捕焦油器
5、管式电除焦油器的煤气通过量是如何确定的？
管式电除焦油器理论上是应控制煤气实际流速在1米/秒以下，也 就是在一平方米截面中能流过1立方米/秒，而实际上通过量是约0.70.8立方标米/秒，部分区域煤气通过量是远比此数据低，这主要是分 气不均匀所致，虽有分气格板，但全截面气流的分布还是不均匀的， 经上钢五厂煤气厂三十年来运行情况来看，中央部分沉淀极管损坏较 为严重，占全面积约50-60%左右，因而也可以说明气流主要集中在中 央部分，截面的有效利用率仅在50-60%。一般传统的经验计算法是每 一个电晕极–沉淀极组通过的煤气量为100立方标米/时，一根管子 100立方米煤气，所以习惯上计算煤气通过量为：
6、电除焦油器的工作情况是如何评价的？
电除焦油器的工作情况的优劣是指在通过规定的煤气流量后，根 据除焦油效率的高低来评价其工况，这里特别强调的是通过规定的煤 气量，因为在低负荷时，其除焦油效率可能较高，但此时不属于正常 状况，所以不能作为评估的依据。
除焦油 进 效口 率煤 进气 口 中 煤 出焦 气 口油 中 煤含 焦 气量 油 中 10含 % 焦 0 量 油含量
净化设备及操作
电捕焦器
1、除焦油有哪几种方法？各应用于什么场合？
混合发生炉煤气生产过程中，对于用烟煤为原料的煤气站常配 置有除焦油设备。部分用无烟煤或焦碳为原料的煤气站也配置有 除焦油设备，这是用户对煤气中杂质有较高要求时才配置的。 除焦油的方法有多种，大致可以分为以下几种： 1.水洗法：这是利用喷射水和煤气进行气液接触，用吸附以及焦 油自身的凝结而随水除下，通常我们采用的空塔（包括竖管）及 有填料的洗涤塔都具有这个功能。但这种除焦油的效率比较低。 2.机械除焦油：这是利用煤气在叶轮的机械力作用下，使煤气中 焦油粒子发生碰撞，进而凝结成较大的颗粒而除下，这种方法有 专门的脱焦油机这种设备，我国在50年代时如哈尔滨锅炉厂、 内蒙第一机械制造厂及大冶钢厂都有采用，目前，已经基本上逐 步为其他型式的除焦油器所代替，脱焦油机的除焦油效率一般在 70-80%左右，同时适用于粘度较低的焦油脱除，该脱焦油机有 时也作为一种增压机，经过脱焦油机后，其煤气压力可以到达
电捕焦油器的捕集机理
电捕焦油器的捕集机理气体的放电过程：在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。
气体的自发性电离是建立在非均匀性电场中。
在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两极间将立即充满带电离子，整个空间的气体被击穿。
此时电流急剧增加而形成火花放电。
而在非均匀性电场中，电场强度则随两极间的距离增大而迅速下降。
工业中的选择：根据供电极性的不同，电晕有阴电晕和阳电晕之分。
在工业生产中，大多采用阴电晕，因为在相同的条件下，阴电晕可以获得比阳电晕高的电流，而且其闪络电压也远比阳电晕放电要高。
影响电捕性能的主要因素：由于影响电捕焦油器操作性能的因素很多，选型时请告知粉尘与雾滴的密度、粘度、比电阻、气体温度、压力、湿度、流速与杂浓度等。
电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种．无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场,使阴阳极之间形成电晕区。
电捕焦油器在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。
根据板状电容的物理原理，如在两金属板间维持很强的电场，使含有尘灰或雾滴的气体通过其间，气体分子发生电离，生成带有正电荷或负电荷的离子，于是正离子向阴极移动，负离子向阳极移动。
当电位差很高时，具有很大速度（超过临界速度）和动能的离子和电子与中性分子碰撞而产生新的离子（即发生碰撞电离），使两极间大量气体分子均发生电离作用。
离子与雾滴的质点相遇而附于其上，使质点带有电荷，即可被电极吸引而从气体中除去。
但金属平板形成的是均匀电场，当电压增大到超过绝缘电阻时，两极之间便会产生火花放电，这不仅会引致电能损失，且能破坏净化操作。
4 y. f" b） C# L$ B! i, Y2 ]$ I' m 为了避免火花放电或发生电弧，应采用如图（a ）、（b）、（c）所示的不均匀电场。
电捕焦油器的相关知识
电捕焦油器的相关知识————————————————————————————————作者：————————————————————————————————日期：电捕焦油器的相关知识1、电捕焦的工作原理：利用焦油雾滴在高压静电场力作用下，带正负电荷的焦油雾滴，分别向沉淀极和电晕极移动，到达沉淀极和电晕极的焦油雾滴，在重力作用下，向电捕下方流动，到达底部排出器外。
2、正常控制电捕焦油器清洗间隔时间是（8）天，操作电流是（800-1200MA），电压是（45-50KW），绝缘箱操作温度在（90-110）℃之间。
电捕器入口荒煤气氧含量不得高于（0.8％），联锁跳车（1.2%）。
对电捕焦油器进行煤气置换时，在放散管处对煤气的氧含量分析取样（连续3次），每隔（10min）氧含量不高于（0.8％）为合格。
电捕焦油器顶部4个高压绝缘瓷瓶，1个变压器，3、电捕焦油器设备型号及位号：FD348-Ⅱ型蜂窝式电捕焦油器，位号为140I-R101A-H，处理气量65000～80000Nm³/h，工作压力－0.005～＋0.02Mpa，除焦油雾效率≥98%。
电捕煤气阻力≤400Pa。
3、电捕焦是将炭化炉产生煤气中的（焦油雾去除）并收回，以净化煤气的环保型设备，电捕焦油器本体顶部的绝缘箱采用（电加热保温），绝缘箱温度利用微机控制装置控制在（90--110）度范围之内，其顶部设有冲洗装置，用于定期清除粘附于沉淀极及电晕线上的焦油、粉尘、杂质，冲洗介质采用热氨水，温度为70℃-80℃，压力为0.3-0.5MPa。
4、电捕焦油器的清扫方法有氨水和蒸汽。
电捕焦油器开启前提前将绝缘箱加热90℃。
在冲洗初冷器的过程中，必须注意管道的畅通，否则会造成氨水倒灌煤气管道。
5、蜂窝式电捕焦油器由筒体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成。
6、电捕焦油器的正常投用操作步骤：首先排除干净电捕内液体，对绝缘箱进行加温预热至90—110℃，然后置换电捕焦油器氧含量<0.5%, 开电源开关通电，通加热蒸汽，通荒煤气投用使用。
电捕焦油器的介绍
电捕焦油器的介绍
电捕焦油器是一种高效、环保的设备，被广泛应用于工业生产中。
它能够有效地捕获焦油，并减少环境污染。
电捕焦油器的工作原理是利用电场的作用力将焦油分离出来。
当烟气通过电捕焦油器时，其中的焦油会被带电电极吸附。
通过调整电场的参数，可以控制焦油的捕集效果。
从而达到减少焦油排放的目的。
与传统的焦油捕集设备相比，电捕焦油器具有许多优点。
首先，它能够高效地捕集焦油，减少焦油的排放量。
其次，电捕焦油器具有较小的体积和重量，占用空间少，易于安装和维护。
此外，电捕焦油器还具有较低的能耗和运行成本，可以节约能源和降低生产成本。
除此之外，电捕焦油器还具有可调节的工作参数，可以根据不同的生产需求进行调整。
它还具有自动监测和报警功能，能够及时发现和处理异常情况。
这些特点使得电捕焦油器在工业生产中得到了广泛的应用。
总的来说，电捕焦油器是一种高效、环保的设备，能够有效地捕集焦油，减少环境污染。
它具有体积小、重量轻、能耗低、运行成本低等优点，适用于各种工业生产环境。
通过合理调整工作参数，电捕焦油器能够满足不同生产需求。
相信随着科技的不断进步，电捕焦油器将会在工业生产中发挥更大的作用，为环境保护做出更大的
贡献。
电捕培训
一、为什么要清除煤气中的焦油雾煤气净化工序要求煤气中焦油雾含量小于0.05 g/m3，最好小于0.02 g/m3。
煤气中焦油雾不清除，将产生以下影响：1在硫铵饱和器中凝结，使酸焦油量增大；硫铵质量变差；母液起泡，密度下降，有使煤气从满流槽中冲出的危险。
2带到洗苯塔，使洗油黏度增大，质量变差，洗苯效率降低。
3带到洗氨脱硫工序，易引起堵塞，影响吸收效率。
二、电捕焦油器的构造及工作原理构造：蜂窝状的电捕焦油器外壳为圆柱形，底部为带有蒸汽夹套的锥形底或凸形底。
内设沉降管数根，在每根沉降极管的中心悬挂着电晕极导线，由上部和下部吊架拉紧。
电晕极导线由碳钢丝或镍铬钢丝制作。
煤气自底部进入，通过两块气体分布筛板均匀分布到各沉降管中。
净化后的煤气从顶部出口逸出。
从沉降管捕集下来的焦油集于器底排出。
高压电源由器顶部设置的馈电箱引入。
工作原理：沉降管作为正极，中心悬挂的电晕导线作为负极，当在两极间通入高压直流电时，便形成了不均匀的电场，两极间的中性气体分子电离为带正电的离子和电子。
电子因能量小很快被气体分子俘获而成为负离子。
在电晕导线附近的电场强度大，此处的离子以高速运动使煤气分子发生碰撞电离。
离电晕导线远的离子形成了大量的正离子和负离子。
负离子的运动速度比正离子大，它们很快向正极管壁处移动，使绝大部分焦油雾滴带负电荷。
这些焦油雾滴到达管壁即放电而沉淀于壁上排出。
由于正负离子的中和作用，正离子数量少，煤气离子经在两极放电后，重新转变成煤气分子，从电捕中逸出。
三、电捕焦油器一般操作及特殊操作（一）一般操作1、每小时岗位巡检一次，检查各部温度（包括初冷器中部温度）压力（吸力阻力）流量，液位检查设备及仪表运行情况，检查排液管水封等有无泄漏、是否畅通，检查电捕焦油器电压、电流、绝缘箱温度是否正常。
2、每周三检查冷凝液槽实际液位及仪表有无误差。
3、初冷器阻力超过1500Pa时，停初冷器进行清扫。
4、电捕焦油器阻力超过1000Pa时，停电捕进行清扫。
