电捕焦油器技术操作规程

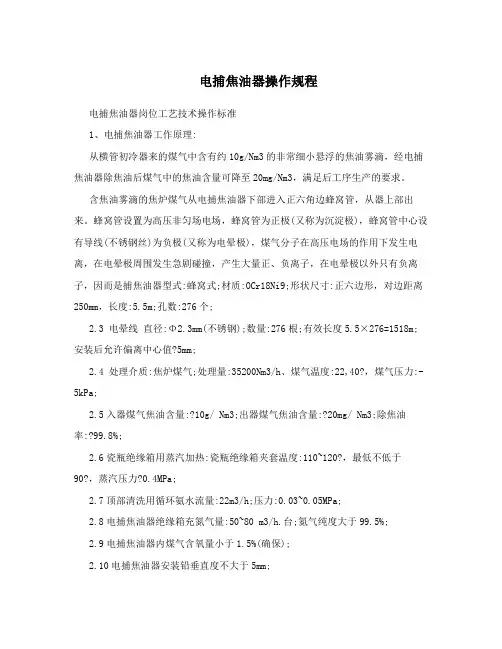

电捕焦油器操作规程
电捕焦油器操作规程电捕焦油器岗位工艺技术操作标准1、电捕焦油器工作原理:从横管初冷器来的煤气中含有约10g/Nm3的非常细小悬浮的焦油雾滴，经电捕焦油器除焦油后煤气中的焦油含量可降至20mg/Nm3，满足后工序生产的要求。
含焦油雾滴的焦炉煤气从电捕焦油器下部进入正六角边蜂窝管，从器上部出来。
蜂窝管设置为高压非匀场电场，蜂窝管为正极(又称为沉淀极)，蜂窝管中心设有导线(不锈钢丝)为负极(又称为电晕极)，煤气分子在高压电场的作用下发生电离，在电晕极周围发生急剧碰撞，产生大量正、负离子，在电晕极以外只有负离子，因而是捕焦油器型式:蜂窝式;材质:OCr18Ni9;形状尺寸:正六边形，对边距离250mm，长度:5.5m;孔数:276个;2.3 电晕线直径:Φ2.3mm(不锈钢);数量:276根;有效长度5.5×276=1518m;安装后允许偏离中心值?5mm;2.4 处理介质:焦炉煤气;处理量:35200Nm3/h、煤气温度:22,40?，煤气压力:-5kPa;2.5入器煤气焦油含量:?10g/ Nm3;出器煤气焦油含量:?20mg/ Nm3;除焦油率:?99.8%;2.6瓷瓶绝缘箱用蒸汽加热:瓷瓶绝缘箱夹套温度:110~120?，最低不低于90?，蒸汽压力?0.4MPa;2.7顶部清洗用循环氨水流量:22m3/h;压力:0.03~0.05MPa;2.8电捕焦油器绝缘箱充氮气量:50~80 m3/h.台;氮气纯度大于99.5%;2.9电捕焦油器内煤气含氧量小于1.5%(确保);2.10电捕焦油器安装铅垂直度不大于5mm;3、电捕焦油器岗位范围:电捕焦油器、氮气加热器、瓷瓶绝缘箱及蒸汽加热系统、水封槽、系统内管道及阀门、仪表及照明等附属设施。
第 1 页共 6 页4、电捕焦油器岗位操作细则:4.1 正常操作要求:4.1.1检查电捕焦油器底部排焦油管道是否畅通，水封槽排气管是否畅通;4.1.2严格执行本岗位技术操作规程，精心调节，确保各部位温度、压力、流量、阻力等控制参数正常;4.1.3经常对系统内设备、管道、阀门等进行检查，发现漏油、漏汽或其它异常情况要及时汇报并作处理;4.1.4掌握好设备的运行情况，各项控制参数指标每小时记录一次;4.2电捕焦油器开工操作:4.2.1氮气置换及抽煤气盲板:4.2.1.1打开电捕焦油器顶部放散管及器内DN80连通管阀门，关闭电捕焦油器底部排焦油管阀门;4.2.1.2往器内和器出口煤气管内送入氮气，将器内和器出口煤气管内空气从器顶部放散管处赶出，待顶部放散管冒出大量氮气后，关小放散管阀门;4.2.1.3维持器内氮气压力在500Pa的条件下，抽煤气进出口阀门处盲板，然后关闭放散管阀门，器内用氮气保持正压500Pa;4.2.2送入煤气:4.2.2.1煤气入器前要检测确认煤气含氧量小于1.5%;4.2.2.2慢慢打开煤气入口阀门，打开煤气出口阀门;4.2.2.3煤气出入口阀门开完后，关闭DN80连通管阀(同时关闭氮气阀门并堵上盲板)，慢慢关上电捕焦油器煤气交通管，观察煤气系统阻力;4.2.3瓷瓶绝缘箱温度确认:4.2.3.1瓷瓶绝缘箱中部通蒸汽简接加热，在投运前分次加热,缓慢加大蒸汽量，蒸汽加热2—4小时后，才能送入煤气，并维持瓷瓶绝缘箱夹套温度在110~120?，最低不低于90?，;4.2.3.2送入瓷瓶绝缘箱下部的氮气用蒸汽简接加热温度至90—100?，且流量控制在50~80m3/h.台;4.2.4 接通高压电源:4.2.4.1 送电前确保满足如下条件:4.2.4.1.1电捕焦油器和保护屏蔽的接地电阻不大于4Ω;4.2.4.1.2瓷瓶、电晕极系统用2500V兆欧表测定绝缘电阻值不小于100MΩ;第 2 页共 6 页4.2.4.1.3 一次低压线路及装置用500V兆欧表测定绝缘电阻值不小于0.5MΩ。
电捕焦油器安全技术操作规程
电捕焦油器安全技术操作规程电捕焦油器安全技术操作规程一、工作原理及结构电捕焦油器是一种新型的污染物治理设备，它是通过电子过滤器的静电场作用对含有有害气体的排放进行有效治理的。
电捕焦油器的主要结构由电子过滤器、防爆板、净化器等组成。
其中，电子过滤器是流经其中的烟气受到静电场的作用而产生电离，从而将烟气中的细小粒子捕获。
本设备根据安全标准的要求，提高安全性质要求设有各种安全装置。
二、安全操作规程1、工作人员必须经过相关部门的培训，持有相应的证书才能操作本设备。
2、设备应该在封闭式的厂房内设置，进行单独的管道引入和排放连线。
同时应该安装气体检测系统和火灾探测系统等安全设施。
3、所有工作人员必须佩戴相关的防护装备，包括防毒面罩、防护手套、工作服等，确保安全操作。
4、严禁在设备运行过程中打开设备。
如果设备出现故障或需要进行维护操作，必须先停机，并且由专业人员进行维护。
在维护期间，应该对整个系统进行完全停电后再进入设备内部进行操作。
5、如有设备自动停机或有异常情况发生，请及时切断电源，并通知维护人员进行检查处理。
6、保持设备周围清洁，防止灰尘侵入，增加维护周期。
7、定期对设备进行检查和维护，包括清洗电子过滤器、振动器、防爆板、净化器等。
设备应该在每年进行一次全面维护，确保设备安全性能。
8、根据生产环境的变化和设备使用情况，设置设备维护计划，保障设备运行的稳定性和可靠性。
三、故障排除1、设备发生故障时，应首先确认设备是否已经停止运行，否则不应该随意对设备进行操作。
2、如果发生设备自动停机，应该首先进行排除故障，以免影响正常的生产。
3、当设备出现异常运行情况时，应该及时通知维护人员进行检查。
4、在进行故障检查和维护时，一定要先切断电源，并确认电源已经完全关闭。
5、维护工作完成后，必须对设备进行整体测试，以确保设备的正常运转。
四、安全预防1、每年进行一次设备的全面维护，以确保设备的稳定性和可靠性。
2、加强员工的安全教育和安全意识，提高工作人员的安全行为规范。
电捕焦油器安全技术操作规程
行业资料：________ 电捕焦油器安全技术操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共12 页电捕焦油器安全技术操作规程1.适用范围1.1规程规定了电捕岗位的工作内容和工作权限。
1.2本规程适用于化产车间电捕岗位。
2.上岗条件2.1按时参加班前会，了解车间生产情况，听取和接受车间工作安排。
2.2必须经过培训，取得相应资格证书，并持证上岗。
2.3身体健康者方可上岗，严格执行“七不上岗”规定。
2.4劳动保护用品穿戴齐全，不准穿高跟鞋，必须将发辫纳入帽内，禁止带烟火上岗。
2.5检查、了解上个班电捕焦油器、电捕水封槽、水封槽液下泵等设备运行情况，了解上个班遗留的安全隐患。
2.6检查本岗位仪器仪表、照明、工器具是否正常齐全。
2.7检查本岗位现场工艺指标是否符合要求。
2.8检查本岗位设备及岗位卫生是否清洁，工器具、材料摆放是否整齐。
3.安全规定3.1必须经过三级安全教育，并考试合格且取得上岗证方可上岗操作。
3.2严格执行公司及厂级各项管理规章制度、岗位操作规程、安全注意事项和事故应急救援预案。
3.3电捕焦油器必须严格按照“操作规程”进行操作。
3.4正常操作时，保证含氧量1.0%，否则不得送电。
如果含氧量≥1%时，电捕自动报警；含氧量2%时，联锁停车，否则，手动停车。
待含氧量1%时，才能再行开启。
3.5正常操作时，保证绝缘箱温度在100-110℃，温度低于100℃时报警，温度低于90℃时停车处理。
3.6经常检查并定期检测设备本体接地电阻值，确保人身安全。
3.7电捕焦油器内进行检查维修时，必须切断电源，并将电晕极接地进行放电，安装接地线，挂上高压警告牌；打开上、下人孔及放散口，器内取样分析氧气为19.5-23%、一氧化碳30mg/m³时，方可进入维修。
3.8设备运行时，防爆孔周围人员不得逗留。
电捕焦油器的操作规程范本
电捕焦油器的操作规程范本操作规程第一章总则第一条为了保证电捕焦油器的正常运行和操作人员的安全，制定本操作规程。
第二条本操作规程适用于电捕焦油器的日常操作和维护。
第三条所有电捕焦油器操作人员必须经过专门培训并持有合格证书，方可操作电捕焦油器。
第四条本操作规程应以安全为前提，操作人员不得违反本规程进行操作。
第五条如果发现电捕焦油器出现故障或异常情况，应立即停止操作，并及时向上级报告。
第六条未经允许，任何人不得随意更改电捕焦油器的工作参数和设置。
第七条所有操作人员必须严格遵守本操作规程，不得进行不符合规定的操作。
第二章平时操作规程第八条操作人员在使用电捕焦油器前，应先检查设备是否处于正常工作状态，确认安全后才能进行操作。
第九条操作人员在操作电捕焦油器过程中，应佩戴必要的防护设备，包括防护眼镜、防护手套、防护服等。
第十条操作人员必须熟悉电捕焦油器的各个部件和操作方式，不得进行不熟悉的操作。
第十一条在操作电捕焦油器时，应按照设备使用说明书的要求进行操作，不得随意更改工作模式和参数。
第十二条在操作电捕焦油器时，应注意电压和电流的测量和调整，避免出现电流过大或过小的情况。
第十三条在操作电捕焦油器时，应定期对设备进行清洁和维护，确保设备处于良好的工作状态。
第十四条在操作电捕焦油器时，应格外注意操作平台的安全，避免发生意外事故。
第十五条在操作电捕焦油器时，应定期对设备进行漏电保护和接地检查，确保设备的安全运行。
第十六条在操作电捕焦油器时，应密切关注设备的运行情况，及时发现问题并进行处理。
第十七条在操作电捕焦油器时，应严禁将任何物品放入设备内部，避免导致设备故障或损坏。
第十八条操作人员在操作电捕焦油器结束后，应彻底清理设备，将设备恢复到正常状态。
第三章紧急事故处理规程第十九条在发生设备故障或其他紧急情况时，操作人员应立即停止操作，并及时采取相应措施。
第二十条在发生设备故障或其他紧急情况时，操作人员应立即上报，并按照上级指示进行处理。
电捕焦油器的操作规程范文（二篇）
电捕焦油器的操作规程范文1. 安全准备- 在进行任何操作之前，确保已经戴上适当的个人防护装备，包括防护眼镜、手套和防护服。
- 检查电捕焦油器的外部，确保其没有明显损坏或泄漏。
- 确保电捕焦油器的电源已经关闭，并且没有与其他电源或设备连接。
2. 安装电捕焦油器- 将电捕焦油器放置在平坦、稳固的表面上，并确保其周围没有可燃物。
- 连接相应的电源线，确保其稳固可靠，接地良好。
- 检查电捕焦油器的进气口、出气口和排污口是否畅通。
3. 启动电捕焦油器- 打开电源，确保电源指示灯亮起。
- 调整电捕焦油器的电流和电压，以适应所要处理的焦油量。
- 根据需要，选择适当的过滤器，并将其安装到电捕焦油器上。
4. 操作电捕焦油器- 将需要处理的焦油缓慢倒入电捕焦油器中，并确保焦油液位不超过电捕焦油器的最大容量。
- 打开电捕焦油器的排污阀门，将废水排放到合适的收集容器中。
- 注意观察电捕焦油器的运行状态，如有异常情况，应立即停止操作并检查原因。
- 定期检查电捕焦油器的过滤器，如有需要，及时更换或清洗。
5. 关闭电捕焦油器- 在使用完毕后，首先关闭电源，将电捕焦油器断开与电源的连接。
- 清洁电捕焦油器的外部，以保持其整洁。
- 将用过的焦油处理安全地处置，遵守相关的废物处理规定。
6. 定期维护- 定期检查电捕焦油器的工作状态，如有发现故障或损坏，应及时维修或更换部件。
- 清洁和保养电捕焦油器的内部和外部，以确保其正常运行。
- 定期清洗和更换过滤器，以确保其过滤效果和操作效率。
电捕焦油器的操作规程范文（二）操作规程一、准备工作1. 确保电捕焦油器的工作环境安全，排除一切可能引起意外的隐患。
2. 检查电捕焦油器的外观是否完好，并确认其各项部件是否正常。
3. 确定工作区域内有足够的通风条件，以保证焦油挥发物及废气能够顺利排出。
二、操作流程1. 将电捕焦油器的电源插头与电源插座插接稳固，确保电源线路连接正常。
2. 按照电捕焦油器的说明书要求，将合适的捕焦油材料放入焦油收集器。
电捕焦油器操作规程
电捕焦油器操作规程
《电捕焦油器操作规程》
一、操作人员应熟悉电捕焦油器的结构和性能，并按照以下规程操作：
二、操作前需在操作台上放置电捕焦油器，并确保电源插头已插好并接通电源。
三、打开电捕焦油器的开关，待仪器启动并工作正常后方可进行操作。
四、根据需要选择相应的工作模式，设置合适的温度和风速。
五、将待捕焦油的物品放置在电捕焦油器的工作室中央，关闭工作室门。
六、根据实际需要选择捕焦油时间和温度，启动电捕焦油器并开始捕捉焦油。
七、在操作过程中，应随时观察工作室内的情况，并确保操作环境安全。
八、完成捕焦油后，关闭电捕焦油器的开关，等待仪器冷却后才能打开工作室门。
九、清理工作室内的焦油残留物，并擦拭外部表面，确保电捕
焦油器干净整洁。
十、关闭电捕焦油器的电源，将插头拔出，整理好操作台和工作环境，做好记录和标记。
十一、操作结束后应对电捕焦油器进行检查，保证设备完好并存放在指定位置。
以上就是关于电捕焦油器操作规程的相关内容，希望操作人员严格按照规程进行操作，确保设备的安全和正常运行。
电捕焦油器操作规程
电捕焦油器操作规程1. 引言电捕焦油器是一种用于捕捉和收集工业废气中的焦油的设备。
本操作规程旨在提供操作电捕焦油器的准确方法和安全注意事项，以确保设备的正常运行和工作人员的安全。
2. 设备概述电捕焦油器由主体设备、电源系统、电极系统、废气进出口、焦油收集系统等组成。
主体设备采用内置高压直流电源，通过电极系统产生电场，将废气中的焦油离子化并沉积在集焦板上，最后经收集系统收集焦油。
3. 操作准备在操作电捕焦油器之前，必须进行以下准备工作：- 确保设备的电源接地良好。
- 检查设备的电源线和电极系统是否损坏。
- 清理焦油收集系统，确保通道畅通。
- 准备清洁工具和消毒用品。
4. 操作流程4.1 打开设备•按照设备供应商提供的操作手册，确认电源开关、电压调节开关和温度调节开关处于关闭状态。
•打开电源开关，待设备指示灯点亮后，等待设备预热一段时间。
4.2 设置操作参数•调节电压调节开关，使得设备输出的电压符合实际工艺要求。
•调节温度调节开关，确保设备工作在安全温度范围内。
4.3 试运行•将废气进口与产生焦油的源头连接。
•打开废气进出口阀门，允许废气通过设备。
•观察焦油收集系统，确保焦油能够正常沉积和收集。
4.4 正式运行•将设备移至工作位置，并固定好。
•确保废气进口与产生焦油的源头连接紧密。
•打开电源开关，开始正式运行设备。
•根据工艺要求，定期检查焦油收集系统，并进行清理和维护。
•定期检查电极系统，清除积聚的焦油。
•定期检查电压和温度，确保设备运行在合适的参数范围内。
5. 安全注意事项•操作人员必须穿戴适当的防护设备，包括防护眼镜、防护手套、护目镜等。
•禁止任何未经授权的人员接触设备。
•禁止将有害物质或易燃物质带入设备周围。
•注意设备的散热和通风情况，确保设备正常运行。
•发现设备异常情况时，应及时关闭电源，并进行检修或联系设备维修人员。
6. 维护保养•定期清洁和维护电极系统，避免焦油积聚。
•定期清理焦油收集系统，确保通道畅通。
电捕焦油器操作规程（三篇）
电捕焦油器操作规程第一章总则第一条为了保证电捕焦油器的正常运行，确保操作人员的人身安全和设备的正常使用，制定本操作规程。
第二条本规程适用于石油化工、化工、医药、冶金等行业中使用电捕焦油器的操作环节。
第三条电捕焦油器操作人员必须经过专业培训并持有相关操作证书。
第四条操作人员必须严格遵守本规程，并按照现场指导人员的要求进行操作。
第五条管理人员负责组织培训、检查和监督操作人员的操作行为，并及时处理操作中出现的问题。
第六条操作人员在操作过程中要全程佩戴防护设备，包括防护眼镜、耳塞、防护手套等，并遵守现场其他安全规定。
第七条操作人员在操作结束后要及时清理现场，保持环境整洁，将设备归位。
第八条操作人员在操作过程中如遇到困难、问题，应及时向现场指导人员报告，不得擅自处理。
第二章操作过程第九条操作人员在操作前要检查电捕焦油器的设备完好性，包括电源、仪表、管线等。
第十条操作人员要检查电捕焦油器的周围环境，确保没有易燃易爆物品和其他危险品。
第十一条操作人员要按照操作指导书的要求进行操作，确保操作的准确性和安全性。
第十二条操作人员在操作过程中要保持清醒状态，不得饮酒、吸烟或进行其他会影响操作安全的活动。
第十三条操作人员要熟悉电捕焦油器的工作原理和操作规程，掌握应急处理措施，以应对突发情况。
第十四条操作人员要熟悉电捕焦油器的各个部件的功能和使用方法，能够熟练操作。
第十五条操作人员要掌握电捕焦油器的维护保养方法，定期进行设备检修和清洗。
第十六条操作人员在操作过程中要及时记录操作数据和操作情况，做好相应的操作记录。
第三章安全注意事项第十七条操作人员在操作前要熟悉电捕焦油器的事故处理和应急救援措施，确保在遇到危险情况时能迅速正确地采取措施。
第十八条操作人员要严格遵守操作规范和操作流程，不得进行违章操作和擅自开启设备。
第十九条操作人员要定期进行设备的维护保养工作，检查防护设备的可靠性，并及时更换损坏的部件。
第二十条操作人员要定期参加安全培训，提高安全意识和操作技能，做到心中有数，安全第一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：CZ-GC-05091
( 操作规程)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
电捕焦油器技术操作规程
Technical operation procedures for electric tar precipitator
电捕焦油器技术操作规程
操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。
忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。
1、岗位职责
1.1经常检查电捕工作电压、电流运行是否正常。
1.2注意检查煤气的温度、压力，电捕的阻力情况。
并及时与化验室取得联系，了解并准确记录氧含量及化验结果。
1.3经常检查电捕排油是否畅通，水封槽排液是否畅通，发现异常情况及时处理。
1.4按要求做好每小时一次的操作记录。
2、开工操作
2.1新建和大修后的电捕，开工前必须检查各部位是否符合技术要求，塔内无垃圾杂物。
2.2硅整流器空载送电正常，塔体绝缘可靠，经电气专业人员同意使用。
2.3各种仪表、信号装接良好，指示正常，仪表专业人员同意使
用。
2.4检查电捕排油管畅通，水封槽液位正常。
2.5打开顶部放散阀及绝缘箱放散阀，打开赶气连通阀门，打开底部蒸汽吹扫阀门，用蒸汽赶空气。
2.6待放散管冒出大量蒸汽后，打开电捕进口煤气阀门，关闭蒸汽吹扫阀门，待放散处冒出大量煤气后，取样化验氧含量合格后，开电捕底部排油阀门。
2.7给电捕绝缘箱通放加热蒸汽，使其温度升到80-110℃。
2.8氧含量化验合格后，关闭塔顶所有放散，打开电捕出口煤气阀门，关闭电捕旁通阀门及电捕赶气连通管阀门。
2.9电捕给电启动。
2.9.1在高压电路启动前应对绝缘箱加热到80-110℃。
2.9.2按电器装置安全技术规程接通电源。
2.9.2.1接地拆除。
2.9.2.2打到电场位置，合闸送电。
2.9.2.3缓慢逐挡调节。
2.9.3缓慢调节电流电压，控制电压为35～45KV，电流不大于0.2～0.1MA/M。
2.10电捕投运正常后，做好详细记录。
3、停车操作
3.1按电气装置安全技术规程逐挡降低电流电压，恢复零位，并切断硅整流器电源，将电场位置打到接地位置。
3.2关闭电捕进出口阀门，打开塔顶放散，用塔底蒸汽进行吹扫，直到CO含量合格（如两台电捕都停运，则停前应先打开电捕煤气旁通阀）。
3.3放掉器内冷凝液，关闭排油阀门，停瓷瓶保温蒸汽。
3.4短时间停产，电捕阻力不大，可省去清扫工作。
4、应急预案枝术操作规程
4.1突然停电：迅速关闭电捕电源，并立即与调度室联系，问清停电原因和时间。
如停电时间较长，则打开电捕旁通阀门，关闭电捕进出口煤气阀门，来电后按开车步骤重新进行开车。
4.2突然停蒸汽
4.2.1立即与调度室联系，问清停车原因和时间。
4.2.2密切注意绝缘箱温度，若温度低于限值，则关闭电捕电源，等待来气绝缘箱温度正常后重新开车。
4.3电捕清扫
4.3.1电捕按步骤停车切断电源，停止工作。
4.3.2打开氨水清扫进口阀门，送热氨水清扫。
4.3.3清扫完毕按开工操作程序重新启动电捕。
4.3.4要求每半个月用热氨水清扫一次，清扫时间不小于40分钟。
5、紧急停车
5.1电捕焦油器进口煤气含氧量＞0.1%。
5.2因系统有短路，瓷瓶或其它电气元件损坏造成电流电压严重反常。
5.3变压器温升正常，温度超过允许值。
5.4有触电事故发生。
5.5系统有火灾事故或重大检修项目时。
