零序电压,零序电流.负序电流.正序电流怎么理解
什么叫零序电压
什么叫零序电压、零序电流？？？正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
1）求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。
最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。
2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
这就得出了正序分量。
3）求负序分量：注意原向量图的处理方法与求正序时不一样。
A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。
下面的方法就与正序时一样了。
通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。
什么是正序、负序、零序电流
3）求负序分量：注意原向量图的处理方法与求正序时不一样。A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。下面的方法就与正序时一样了。
通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。
在这里再说说各分量与谐波的关系。由于谐波与基波的频率有特殊的关系，故在与基波合成时会分别表现出正序、负序和零序特性。但我们不能把谐波与这些分量等同起来。由上所述，之所以要把基波分解成三个分量，是为了方便对系统的分析和状态的判别，如出现零序很多情况就是发生单相接地，这些分析都是基于基波的，而正是谐
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
1）求零序分量：把三个向量相加求和。即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平
移，不能转动。同方法把C相的平移到B相的顶端。此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。最后取此向量幅值的三分一，这就是零序分量的幅是负序电流，什么是零序电流
正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。由于上不了图，请大家按文字说明在纸上画图。
零序、正序、负序电流
欢迎阅读当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。
正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。
负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。
零序：ABC三相相位相同，哪一相也不领先，也不落后。
的。
因为不管另一侧的接法如何,在这一侧加以零序电压时,总不能把零序电流送入变压器。
所以只有当变压器的绕组接成星形,并且中性点接地时,从这星形侧来看变压器,零序电抗才是有限的(虽然有时还是很大的)。
对于输电线路,零序电抗与平行线路的回路数,有无架空地线及地线的导电性能等因素有关。
零序电流在三相线路中是同相的,互感很大,因而零序电抗要比正序电抗大,而且零序电流将通过地及架空地线返回,架空地线对三相导线起屏蔽作用,使零序磁链减少,即使零序电抗减小。
平行架设的两回三相架空输电线路中通过方向相同的零序电流时,不仅第一回路的任意两相对第三相的互感产生助磁作用,而且第二回路的所有三相对第一回路的第三相的互感也产生助磁作用,反过来也一样.这就使这种线路的零序阻抗进一步增大。
零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+I b+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
正序、负序、零序电流电压的概念
正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
1）求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A 相的顶端（箭头处），注意B相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。
最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。
2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
这就得出了正序分量。
3）求负序分量：注意原向量图的处理方法与求正序时不一样。
A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。
下面的方法就与正序时一样了。
通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。
在这里再说说各分量与谐波的关系。
正序-负序和零序
在电机负序控制中，主要关注的是三相电源的负序电压和 电流。通过控制电机的输入电压和电流的相位和幅值，可 以实现电机的负序启动、运行和停止。
电机零序控制
在电机零序控制中，主要关注的是三相电源的零序电压和 电流。通过控制电机的输入电压和电流的相位和幅值，可 以实现电机的零序启动、运行和停止。
行信号处理。
03
零序
零序的定义
零序的定义
01
在三相交流电系统中，如果三相的相电压或相电流的大小相等，
且相位相同，则该状态被称为零序。
零序的数学表示
02
在数学上，零序可以用向量表示，其大小等于其他两相的向量
和，方向与中性线相同。
零序的产生
03
在三相交流电系统中，当三相负载对称且三相电压或电流相等
时，就会产生零序。
正序的应用场景
正序的应用场景：正序主要应用于电力系统中的正常运行状态，如家庭用电、工业用电等。
在家庭用电中，我们通常使用的是单相交流电，而单相交流电本质上就是正序状电力供应，通常使用三相交流电，且为了保证电力系统的稳定运行，需要保持三相交流电的正序状态。 此外，在电力系统中的继电保护、同步发电机的运行等方面，也需要用到正序的概念。
在电气保护中的应用
正序保护
正序保护主要用于检测和切除三相电路中的正序故障，如相间短路等。通过比较三相电压 或电流的正序分量，可以判断是否存在正序故障，并采取相应的保护措施。
负序保护
负序保护主要用于检测和切除三相电路中的负序故障，如单相接地短路等。通过比较三相 电压或电流的负序分量，可以判断是否存在负序故障，并采取相应的保护措施。
负序无功补偿主要用于补偿三相电路 中的负序无功功率。通过在三相电路 中分别补偿负序无功功率，可以提高 电路的功率因数，减小线路损耗。

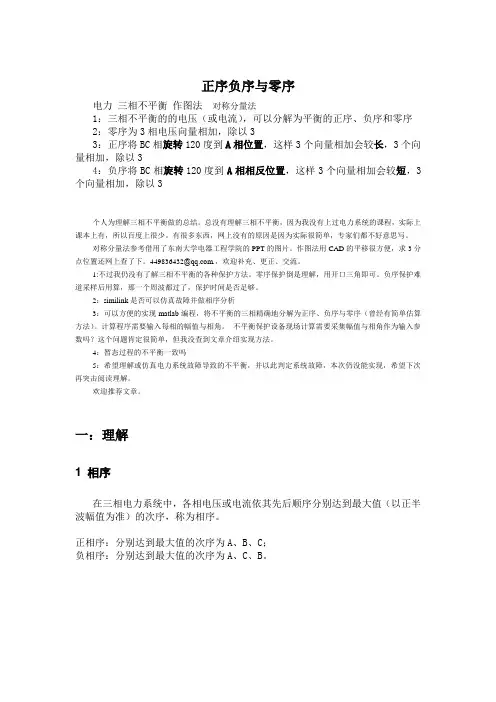

正序负序零序的理解-整理完整
正序负序与零序电力三相不平衡作图法对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序2：零序为3相电压向量相加，除以33：正序将BC相旋转120度到A相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC相旋转120度到A相相反位置，这样3个向量相加会较短，3个向量相加，除以3个人为理解三相不平衡做的总结。
总没有理解三相不平衡，因为我没有上过电力系统的课程，实际上课本上有，所以百度上很少。
有很多东西，网上没有的原因是因为实际很简单，专家们都不好意思写。
对称分量法参考借用了东南大学电器工程学院的PPT的图片。
作图法用CAD的平移很方便，求3分点位置还网上查了下。
****************.，欢迎补充、更正、交流。
1:不过我仍没有了解三相不平衡的各种保护方法。
零序保护倒是理解，用开口三角即可。
负序保护难道采样后用算，那一个周波都过了，保护时间是否足够。
2：similink是否可以仿真故障并做相序分析3：可以方便的实现matlab编程，将不平衡的三相精确地分解为正序、负序与零序（曾经有简单估算方法）。
计算程序需要输入每相的幅值与相角。
不平衡保护设备现场计算需要采集幅值与相角作为输入参数吗？这个问题肯定很简单，但我没查到文章介绍实现方法。
4：暂态过程的不平衡一致吗5：希望理解或仿真电力系统故障导致的不平衡，并以此判定系统故障，本次仍没能实现，希望下次再突击阅读理解。
欢迎推荐文章。
一：理解1 相序在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。
正相序：分别达到最大值的次序为A、B、C；负相序：分别达到最大值的次序为A、C、B。
对于理想的电力系统，只有正序分量。
以电压为例。
对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有一个独立变量。
如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算子j120e =α2不对称运行状态的主要原因（1）外施电压不对称，三相电流也不对称。
正序负序零序的理解-整理完整
正序负序与零序电力三相不平衡作图法对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序2：零序为3相电压向量相加，除以33：正序将BC相旋转120度到A相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC相旋转120度到A相相反位置，这样3个向量相加会较短，3个向量相加，除以3个人为理解三相不平衡做的总结。
总没有理解三相不平衡，因为我没有上过电力系统的课程，实际上课本上有，所以百度上很少。
有很多东西，网上没有的原因是因为实际很简单，专家们都不好意思写。
对称分量法参考借用了东南大学电器工程学院的PPT的图片。
作图法用CAD的平移很方便，求3分点位置还网上查了下。
****************.，欢迎补充、更正、交流。
1:不过我仍没有了解三相不平衡的各种保护方法。
零序保护倒是理解，用开口三角即可。
负序保护难道采样后用算，那一个周波都过了，保护时间是否足够。
2：similink是否可以仿真故障并做相序分析3：可以方便的实现matlab编程，将不平衡的三相精确地分解为正序、负序与零序（曾经有简单估算方法）。
计算程序需要输入每相的幅值与相角。
不平衡保护设备现场计算需要采集幅值与相角作为输入参数吗？这个问题肯定很简单，但我没查到文章介绍实现方法。
4：暂态过程的不平衡一致吗5：希望理解或仿真电力系统故障导致的不平衡，并以此判定系统故障，本次仍没能实现，希望下次再突击阅读理解。
欢迎推荐文章。
一：理解1 相序在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。
正相序：分别达到最大值的次序为A、B、C；负相序：分别达到最大值的次序为A、C、B。
对于理想的电力系统，只有正序分量。
以电压为例。
对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有一个独立变量。
如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算子j120e =α2不对称运行状态的主要原因（1）外施电压不对称，三相电流也不对称。
零序正序负序电流的区别
零序正序负序电流的区别
零序电流是指两相电流之间的电流，它不通过消费设备，而是流经地线传递到母线上，用于消除过载或短路等负荷引起的电流不平衡。
零序电流不会引起电动势，但它会影响电网的电磁辐射，因此零序电流应尽可能小。
正序电流指的是系统中，在正常使用状态下，电流流向和电压正向方向一致的电流。
这种电流会产生电磁辐射，消费电器处也会产生功率损失。
负序电流是电流流动方向和电压反向的电流，它通常由电动机、变压器和其他电动设备产生。
由于负序电流的流向和电压反向，它会产生反动势，使系统发生反激造成系统热失衡。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零序电压,零序电流.负序电流.正序电流怎么理解
对电机回路来说是三相三线线制，Ia+Ib+Ic=0，三相不对称时也成立；
当Ia+Ib+Ic≠0时必有一相接地，对地有有漏电流；
对三相四线制则为Ia+Ib+Ic+Io=0成立，只要无漏电，三相不对称时也成立；
因此，零序电流通常作为漏电故障判断的参数。
负序电流则不同，其主要应用于三相三线的电机回路；
在没有漏电的情况下（即Ia+Ib+Ic=0），三相不对称时也会产生负序电流；
其常作为电机故障判断；
注意了：
Ia+Ib+Ic=0与三相对称不是一回事；
Ia+Ib+Ic=0时，三相仍可能不对称。
注意了：
三相不平衡与零序电流不可混淆呀！
三相不平衡时，不一定会有零序电流的；
同样有零序电流时，三相仍可能为对称的。
前面好几位把两者混淆了吧！
正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，一般针对三相三线制的电机回路，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原
因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病
（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上
画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要
画成太极端）。
1）求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。
最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。
2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C 相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
这就得出
了正序分量。
3）求负序分量：注意原向量图的处理方法与求正序时不一样。
A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。
下面的方法就与正序时一样了。
总之，零序电流通常作为漏电故障判断的参数；
负序电流常作为电机故障判断；
正序电流对电机运行质量是一种评估。
注意了：
Ia+Ib+Ic=0与三相对称不是一回事；
Ia+Ib+Ic=0时，三相仍可能不对称。
三相不平衡与零序电流不可混淆呀！
三相不平衡时，不一定会有零序电流的；
同样有零序电流时，三相仍可能为对称的。
两者不能混淆！
三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0
如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：
Ia+Ib+Ic=I(漏电电流）
这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区
装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零
序电流。
产生零序电流的两个条件:
1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产
生；
2、零序电流有通路。
以上两个条件缺一不可。
因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有
电压是否一定有电流的问题。
零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC。
