Y系列三相异步电动机的特点
Y系列电动机详细参数
Y系列电动机详细参数一、基本结构和工作原理Y系列电动机由定子、转子、端盖、轴承和外壳等组成。
定子由电磁线圈组成，铺设在铁芯上，它的作用是产生旋转磁场。
转子由导体制成，通过电磁感应的作用使定子旋转。
电机的转速与电源的频率有关，一般为1500转/分钟和2900转/分钟。
当电流通过定子线圈时，定子内产生一个旋转的磁场，然后转子在这个磁场中受力旋转，从而产生转矩。
二、Y系列电动机的技术参数1.额定功率：Y系列电动机的额定功率范围较广，一般在0.55千瓦到315千瓦之间，满足不同的工作需求。
2.额定电压和额定频率：Y系列电动机的额定电压分为380V和220V 两种，额定频率为50Hz。
3.绝缘等级：Y系列电动机的绝缘等级一般为B、F和H。
其中，B级适用于无特殊要求的常规场合，F级适用于有较高温升要求的场合，H级适用于有特殊要求的场合。
4.防护等级：Y系列电动机的防护等级一般为IP44和IP54，其中IP44表示电机可以防止直径大于1毫米的固体进入和防止水的溅射，IP54表示电机可以防止直径大于1毫米的固体进入和防止雾水喷射。
三、Y系列电动机的特点和应用1.结构简单，体积小，重量轻：Y系列电动机的结构简单，体积相对较小，重量相对较轻，便于安装和维修。
2.运行可靠：Y系列电动机采用了嵌入式轴承和铁心成形技术，使电机的运行更加平稳可靠。
3.耐用性好：Y系列电动机的绝缘结构采用了多层绝缘系统，具有良好的绝缘性能，能够适应各种复杂的工作环境。
4.应用广泛：Y系列电动机广泛应用于机械设备、矿山、冶金、石油、化工、建筑、水泥、轻工、纺织等行业。
四、Y系列电动机的市场前景随着我国工业的快速发展，对电动机的需求越来越高。
Y系列电动机作为一种常见的三相异步电动机，其结构简单、性能可靠，具有广泛的应用前景。
未来，随着工业自动化水平的提高和新能源行业的不断发展，Y系列电动机的市场需求将会更加旺盛。
为了适应市场需求，目前许多企业正在研发更高效、更节能的Y系列电动机，以满足各个行业的工作需求。

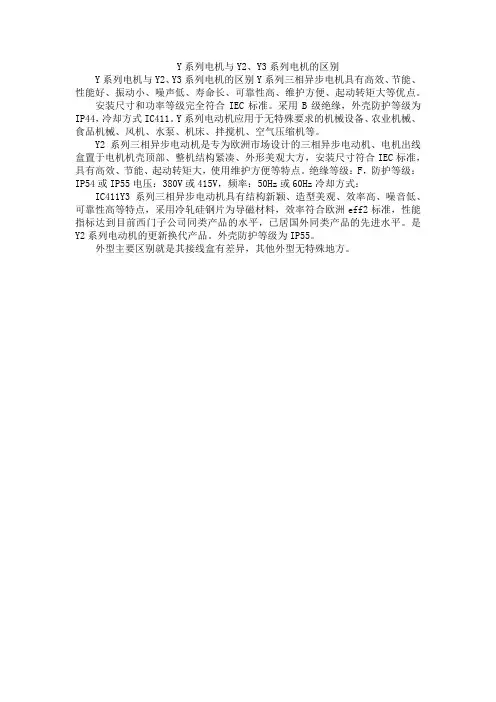

Y系列电机与Y2、Y3系列电机的区别
Y系列电机与Y2、Y3系列电机的区别
Y系列电机与Y2、Y3系列电机的区别Y系列三相异步电机具有高效、节能、性能好、振动小、噪声低、寿命长、可靠性高、维护方便、起动转矩大等优点。
安装尺寸和功率等级完全符合IEC标准。
采用B级绝缘，外壳防护等级为IP44，冷却方式IC411。
Y系列电动机应用于无特殊要求的机械设备、农业机械、食品机械、风机、水泵、机床、拌搅机、空气压缩机等。
Y2系列三相异步电动机是专为欧洲市场设计的三相异步电动机、电机出线盒置于电机机壳顶部、整机结构紧凑、外形美观大方，安装尺寸符合IEC标准，具有高效、节能、起动转矩大，使用维护方便等特点。
绝缘等级：F，防护等级：IP54或IP55电压：380V或415V，频率：50Hz或60Hz冷却方式：IC411Y3系列三相异步电动机具有结构新颖、造型美观、效率高、噪音低、可靠性高等特点，采用冷轧硅钢片为导磁材料，效率符合欧洲eff2标准，性能指标达到目前西门子公司同类产品的水平，已居国外同类产品的先进水平。
是Y2系列电动机的更新换代产品。
外壳防护等级为IP55。
外型主要区别就是其接线盒有差异，其他外型无特殊地方。
Y系列三相异步电动机的技术参数
轴径
Y250M-2
55
103
2970
195
400
225
Ф60
Y250M-4
55
103
1480
140
400
260
Y250M-6
37
72
980
225
400
285
Y250M-8
30
63
740
225
400
285
Y280S-2
75
140
2970
225
445
255
Y280M-2
Hale Waihona Puke 901672970
260
445
110
200
2980
290
520
300
Y315M1-2
132
237
2980
340
520
300
Y315M2-2
160
286
2980
380
520
300
Y315S-4
110
201
1480
300
520
300
Y315M1-4
132
241
1490
350
520
350
Y315M2-4
160
291
1490
400
520
94
Y100L1-4
2.2
5.0
1430
105
155
98
Y100L2-4
3.0
6.8
1430
135
155
98
Ф28
型号
功率
( KW)

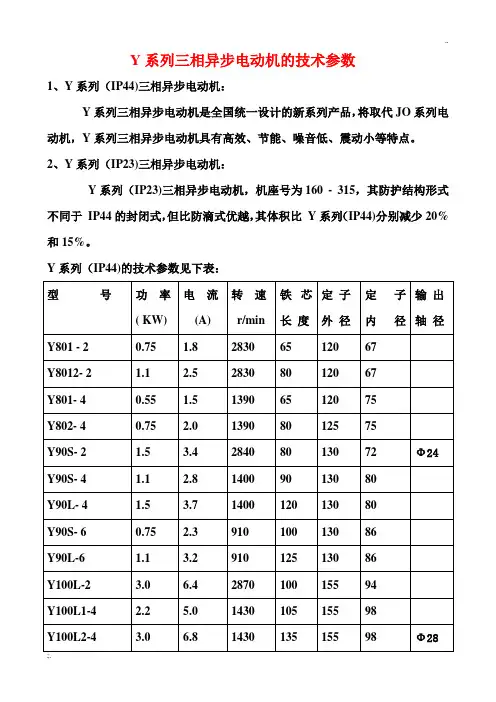

Y系列三相异步电动机的技术参数
Y系列三相异步电动机的技术参数1、Y系列（IP44)三相异步电动机：Y系列三相异步电动机是全国统一设计的新系列产品，将取代JO系列电动机，Y系列三相异步电动机具有高效、节能、噪音低、震动小等特点。
2、Y系列（IP23)三相异步电动机：Y系列（IP23)三相异步电动机，机座号为160 - 315，其防护结构形式不同于IP44的封闭式，但比防滴式优越，其体积比Y系列（IP44)分别减少20%和15%。
Y系列（IP44)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y801 - 2 0.75 1.8 2830 65 120 67Y8012- 2 1.1 2.5 2830 80 120 67Y801- 4 0.55 1.5 1390 65 120 75Y802- 4 0.75 2.0 1390 80 125 75Y90S- 2 1.5 3.4 2840 80 130 72 Ф24 Y90S- 4 1.1 2.8 1400 90 130 80Y90L- 4 1.5 3.7 1400 120 130 80Y90S- 6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98( KW) (A) r/min 长度外径内径轴径Y100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 Ф38 Y132M-4 7.5 15 1440 160 210 136 Ф38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 Ф42 Y160M2-2 15 29 2930 155 260 150 Ф42 Y160L-2 18.5 36 2930 155 260 150 Ф42 Y160M-4 11 23 1460 195 260 170 Ф42 Y160L-4 15 30 1460 195 260 170 Ф42 Y160M-6 7.5 17 970 145 260 180 Ф42 Y160L-6 11 25 970 195 260 180 Ф42( KW) (A) r/min 长度外径内径轴径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 Ф48 Y180M-4 18.5 36 1470 190 290 187 Ф48 Y180L-4 22 43 1470 220 290 187 Ф48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 Ф55 Y200L2-2 37 70 2950 210 327 182 Ф55 Y200L-4 30 57 1470 230 327 210 Ф55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 Ф60 Y225M-4 45 84 1480 235 368 245 Ф60 Y225M-6 30 60 980 210 368 245 Ф60 Y225S-8 18.5 41 730 170 368 260 Ф60 Y225M-8 22 48 740 210 368 260 Ф60( KW) (A) r/min 长度外径内径轴径Y250M-2 55 103 2970 195 400 225 Ф60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 Ф75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y315S-2 110 200 2980 290 520 300Y315M1-2 132 237 2980 340 520 300Y315M2-2 160 286 2980 380 520 300Y315S-4 110 201 1480 300 520 300Y315M1-4 132 241 1490 350 520 350Y315M2-4 160 291 1490 400 520 350Y315S-6 75 141 1490 300 520 350Y315M1-6 90 168 990 350 520 375( KW) (A) r/min 长度外径内径轴径Y315M2-6 110 204 990 400 520 375Y315M3-6 132 245 990 455 520 375Y315S-8 55 111 740 300 520 375Y315M1-8 75 150 740 350 520 390Y315M2-8 90 179 740 400 520 390Y315M3-8 110 219 740 455 520 390Y315S-10 45 99 590 300 520 390Y315M1-10 55 120 590 400 520 390Y315M3-10 75 161 590 455 520 390Y系列（IP23)的技术参数见下表：型号功率( KW) 电流(A)转速r/min铁芯长度定子外径定子内径输出轴径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160 Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187( KW) (A) r/min 长度外径内径轴径Y160M-6 7.5 17 960 95 290 205Y160L-6 11 25 960 125 290 205Y160M-8 5.5 14 720 95 290 205Y160L-8 7.5 18 720 125 290 205Y180M-2 30 57 2940 135 327 182Y180L-2 72 70 2940 160 327 182Y180M-4 22 43 1460 135 327 210Y180L-4 30 58 1460 175 327 210Y180M-6 15 32 970 125 327 230Y180L-6 18.5 38 970 155 327 230Y180M-8 11 26 720 125 327 230Y180L-8 15 34 720 155 327 230Y200M-2 45 84 2940 155 368 210Y200L-2 55 103 2950 185 368 210Y200M-4 37 71 1470 155 368 245Y200L-4 45 86 1470 185 368 245Y200M-6 22 44 970 135 368 260Y200L-6 30 59 980 165 368 260Y200M-8 18.5 41 730 135 368 260Y200L-8 22 48 740 165 368 260( KW) (A) r/min 长度外径内径轴径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 Ф75 Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y315M-6 280 Ф95二〇一二年二月十四日。

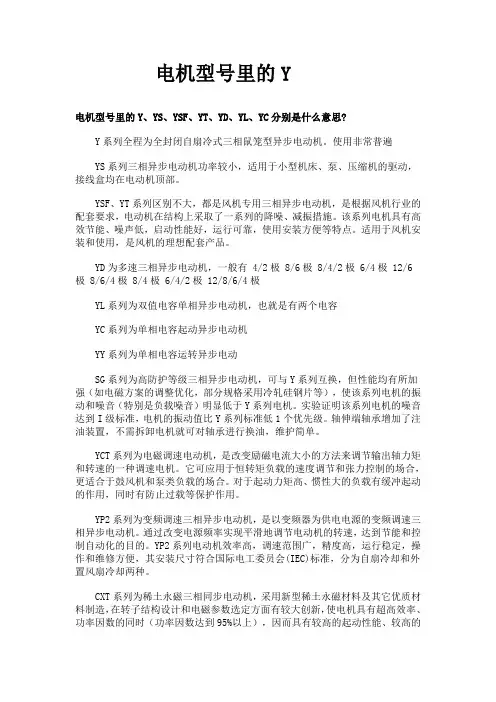

电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思
电机型号里的Y电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。
该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。
适用于风机安装和使用，是风机的理想配套产品。
YD为多速三相异步电动机，一般有 4/2极 8/6极 8/4/2极 6/4极 12/6极 8/6/4极 8/4极 6/4/2极 12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列为单相电容起动异步电动机YY系列为单相电容运转异步电动SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
实验证明该系列电机的噪音达到I级标准，电机的振动值比Y系列标准低1个优先级。
轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。
YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。
它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。
对于起动力矩高、惯性大的负载有缓冲起动的作用，同时有防止过载等保护作用。
YP2系列为变频调速三相异步电动机，是以变频器为供电电源的变频调速三相异步电动机。
通过改变电源频率实现平滑地调节电动机的转速，达到节能和控制自动化的目的。
YP2系列电动机效率高，调速范围广，精度高，运行稳定，操作和维修方便，其安装尺寸符合国际电工委员会(IEC)标准，分为自扇冷却和外置风扇冷却两种。
CXT系列为稀土永磁三相同步电动机，采用新型稀土永磁材料及其它优质材料制造，在转子结构设计和电磁参数选定方面有较大创新，使电机具有超高效率、功率因数的同时（功率因数达到95%以上），因而具有较高的起动性能、较高的牵入同步转矩和较大的过载能力，并且电机效率曲线比较平直，低负荷时也具有很高的效率，能够广泛应用于石油、化工、冶金、矿山、纺织等长期负荷运行的设备。
y系列电机

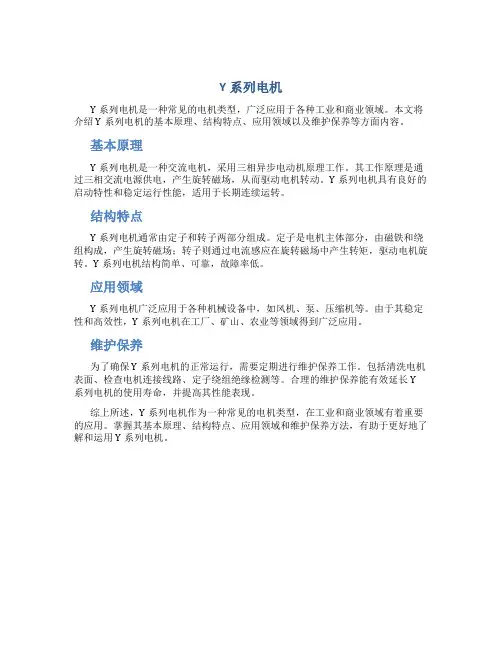

Y系列电机
Y系列电机是一种常见的电机类型，广泛应用于各种工业和商业领域。
本文将介绍Y系列电机的基本原理、结构特点、应用领域以及维护保养等方面内容。
基本原理
Y系列电机是一种交流电机，采用三相异步电动机原理工作。
其工作原理是通过三相交流电源供电，产生旋转磁场，从而驱动电机转动。
Y系列电机具有良好的启动特性和稳定运行性能，适用于长期连续运转。
结构特点
Y系列电机通常由定子和转子两部分组成。
定子是电机主体部分，由磁铁和绕组构成，产生旋转磁场；转子则通过电流感应在旋转磁场中产生转矩，驱动电机旋转。
Y系列电机结构简单、可靠，故障率低。
应用领域
Y系列电机广泛应用于各种机械设备中，如风机、泵、压缩机等。
由于其稳定性和高效性，Y系列电机在工厂、矿山、农业等领域得到广泛应用。
维护保养
为了确保Y系列电机的正常运行，需要定期进行维护保养工作。
包括清洗电机表面、检查电机连接线路、定子绕组绝缘检测等。
合理的维护保养能有效延长Y
系列电机的使用寿命，并提高其性能表现。
综上所述，Y系列电机作为一种常见的电机类型，在工业和商业领域有着重要的应用。
掌握其基本原理、结构特点、应用领域和维护保养方法，有助于更好地了解和运用Y系列电机。
Y系列与Y2系列电机的技术区别
Y系列与Y2系列电机的技术区别本文转载自电机修理Y系列（IP44）三相异步电动机（中心高H80～355）是全封闭自扇冷式鼠笼型三相异步电动，是全国统一设计的基本系列。
Y系列电动机高效，节能，起动矩高，噪声低，振动小，运行安全可靠。
功率等级和安装尺寸完全符合IEC标准和DIN42673标准。
本系列电动机采用B级绝缘，外壳防护等级为IP44,冷却方式为IC0141。
Y系列电动机为一般用途的电动机。
适用于灰尘飞扬，水土飞溅的场所和无特殊性能要求的各种机械设备。
如金属切削机床，鼓风机，水泵等。
由于电动机有较好的起动性能，也适用于某些对起动转矩有较高要求的机械，如压缩机等。
Y系列电动机的额电压为380伏，额定频率为50赫兹。
本系列电动机可根据用户的要求进行派生制造，如电压可制成额定电压为500伏以下的其它电压和额定频率为60赫芝电动机，此外，可制成防潮，防霉，湿热带型或户外型等特殊要求的电动机和不同噪声等级电动机等。
Y-L系列（中心高H132-315，表示低噪声）L低器械声电机是我厂应用CAD技术，采用最新电磁一论研制而成。
该电机外形及安装尺寸与Y系列相同，符合IEC标准和DIN42673标准。
在其它性能满足国家标准的前提下，其负载噪声、温升、底脚强度等方面都有了明显的改善和提高。
Y2系列（中心高H63-355mm，0.18-315kW）电动机是全封闭、自扇冷式鼠笼型三相异步电动机。
是全国联合设计的替代Y系列的新的基本系列，产品达到90年代国际先进水平。
Y2系列电动机为一般用途的电动机，适用于无特殊要求的各种机械设备。
Y2系列电动机额定电压为380V，额定频率为50Hz。
3kW及以下为Y接法，4kW以上为△接法。
Y2系列电动机一般只有一个轴伸，如用户需要双轴伸，接线盒位于机座顶部时，亦可按特殊订货供应，还可以按用户需要，设计提供特殊电压、频率和TH湿热型等及其它特殊用途的电动机。
Y系列与Y2系列在安装尺寸上，若果选定的机座号的相同的话，那么他们的外形尺寸都完全一样，这都是按照国际标准生产的。
Y系列电动机详细参数
Y系列电动机详细参数
1.功率参数：
Y系列电动机的功率范围广泛，通常从0.12千瓦到200千瓦不等。
其中，常见的功率有0.18千瓦、0.37千瓦、0.75千瓦、1.5千瓦、2.2
千瓦、3千瓦等。
根据实际需要，用户可以选择适合自己需求的功率。
2.额定电压和额定频率：
3.构造形式：
4.绝缘等级和防护等级：
5.制动方式：
6.轴端标志：
7.重量和外形尺寸：
总结：
Y系列电动机作为常见的三相异步电动机，具有功率范围广泛、结构
简单、性能可靠等特点。
通过详细介绍了Y系列电动机的功率参数、额定
电压和额定频率、构造形式、绝缘等级和防护等级、制动方式、轴端标志、重量和外形尺寸等相关参数。
这些参数能够满足用户各种不同需求，使得
Y系列电动机在各个领域得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y系列三相异步电动机的特点:
Y系列三相异步电动机的特点 Y系列三相异步电动机不仅满足了国民经济各部门的配套需要，而且还提高了国内外同类产品的互换性，极大地方便了引进设备的配套和维修。
Y系列三相异步电动机根据其外壳的防护等级不同，又可分为IP23（防护式）和IP44（封闭式）两个基本系列，现将这两个系列异步电动机的特点简介如下。
1、Y系列（IP23）三相异步电动机的特点 Y系列（IP23）为三相防护式笼型异步电动机，其防护结构型式不同于Y系列IP44的封闭式结构，但却比一般防滴式结构要优越。
它能防止手指触及机壳内带电导体或转动部分；防止直径大于12毫米的小形固体异物进入；并防止沿垂直线成60度角或小于60度角的淋水滴入电动机。
因此，Y系列（IP23）三相异步电动机的外壳防护等级较J2老系列有明显的提高，从而使其的运行更安全更可靠。
该系列三相异步电动机的额定电压为380伏，额定频率为50赫兹，功率范围则以5.5千瓦→132千瓦，共有14个功率等级、6个机座号和45个规格。
全系列电动机的功率等级、安装尺寸均符合IEC国际标准，电动机的同步转速有3000、1500、1000、750及600转/分，绕组采用B 级绝缘材料，电动机均为A形接法，其冷却方式为IC01。
2、Y系列（IP44）三相异步电动机的特点Y系列（IP44）三相异步电动机是一般用途的全封闭自扇冷式笼型异步电动机，它适用于拖动无性能要求的各种机械设备，如鼓风机、空气压缩机、水泵和金属切削机床等。
其额定电压为380伏，额定频率为50赫兹功率范围为0.55→160千瓦，共有22个功率等级。
电动机的同步转速有3000、1500、1000、750及600转／分，其冷
却方式为IC0141。
在Y系列基本系列的基础上，适当变更部分电磁结构设计或加工工艺，即可派生出许多不同类型的派生系列和专用系
列。
Y系列（IP44）三相异步电动机具有以下良好性能和结构特
点。
（1）效率水平较高。
Y系列（IP44）小型三相异步电动机保持了J02系列电动机效率水平比较高的优点，其效率加权平均值比J02系列高出0.413%，达到了国际水平。
由于电动机效率水平的提高，就给社会带来了巨大的节电经济效益。
（2）起动性能较好。
Y系列（IP44）全系列电动机的堵转转矩比J02系列电动机的平均值高33%，起动转矩达到JQ02系列高起动转矩电动机的水平，其最小转矩均保证在0.8倍的额定转矩以上，并且大部分还达到或超过1倍的额定转矩。
因此，其起动性能非常优良，带负载起动也十分顺利。
（3）噪声低振动小。
Y 系列（IP44）三相异步电动机规定有声功率噪声标准，按噪声限值分为l级和2级，以供用户选用。
由于该系列采用电机专用轴承，因而运转噪声大为降低，经实测其噪声低于J02系列实际水平约5→10分贝，振动也比J02系列电动机有较大地减小。
（4）防护性能较好。
Y系列（IP44）三相异步电动机的结构设计已满足了对外界固体物和溅水的防护要求，这样就能有效防止异物对电动机和人体的危害。
（5）运行可靠使用寿命长。
Y系列（IP44）三相异步电动机的绕组均采用B级绝缘材料。
当海拔不超过1000米，冷却空气的温度不超过40℃时，电动机定子绕组的温升限度（电阻法）不超过80K。
因而，除极少数规格外电动机一般均有15K以上的温升裕度。
较大的温升裕度则能延长电动机的使用寿命，并提高电动机运行的可靠性。
（6）外形美观大方。
Y
系列（IP44）三相异步电动机的端盖、接线盒、风罩等主要结构部件的外形，都比传统老产品要美观、大方。
全系列电动机比J02系列的体积平均缩小15%，重量平均减轻12%。
