PLC执行程序的过程分为哪些阶段
PLC执行程序的过程分为哪些阶段?
PLC执行程序的过程分为哪些阶段?实际在整个运行过程上，PLC的CPU以一定的扫描速度重复执行输入、执行、输出三个阶段。
完成这三个阶段便被成为一个扫描周期。
PLC的扫描工作过程:
1、输入采样阶段
在这一阶段中，PLC以扫描方式读入所有输入端子上的输入信号，并将各输入状态存入对应的输入映像寄存器中。
此时，输入映像寄存器被刷断。
在程序执行阶段和输出刷新阶段中，输入映像存储器与外界隔离，其内容保持不变，直至下一个扫描周期的输入扫描阶段，才被重新读入的输入信号刷新。
可见，PLC在执行程序和处理数据时，不直接使用现场当时的输入信号，而使用本次采样时输入到映像区中的数据。
一般来说，输入信号的宽度要大于一个扫描周期，否则可能造成信号的丢失。
2、程序执行阶段
在执行用户程序过程中，PLC按照梯形图程序扫描原则，PLC按从左至右、从上到下的步骤逐个执行程序。
但遇到程序跳转指令，则根据跳转条件是否满足来决定程序跳转地址。
程序执行过程中，当指令中涉及输入、输出状态时，PLC就从输入映像寄存器中“读入”对应输入端子状态，从输出映像寄存器“读入”对应元件(“软继电器”)的当前状态。
然后进行相应的运算，运算结果再存入输出映像寄存器中。
对输出映像寄存器来说，每一个元件(“软继电器”)的状态会随着程序执行过程而变化。
3、输出刷新阶段
程序执行阶段的运算结果被存入输出映像区，而不送到输出端口上。
在输出刷新阶段，PLC将输出映像区中的输出变量送入输出锁存器，然后由锁存器通过输出模块产生本周期的控制输出。
仪器仪表世界网称，若内部输出继电器的状态为“1”，则输出继电器触点闭合，经过输出端子驱动外部负载。
全部输出设备的状态要保持一个扫描周期。
plc的工作方式是
plc的工作方式是
PLC（可编程逻辑控制器）的工作方式是基于循环扫描的。
在其工作过程中，PLC会顺序扫描各输入点的状态，然后根据预先编写的用户程序进行运算处理，之后再顺序向各输出点发出相应的控制信号。
整个工作过程可分为输入处理、程序处理、输出处理三个阶段。
具体来说，PLC的工作方式包括以下几个步骤：
1.上电处理：当PLC通电之后，系统会对PLC系统进行一次包括硬件初始化、I/O模块配置的检查以及断电保持范围设定等的初始化。
2.扫描过程：这是PLC工作的核心部分。
在这个阶段，PLC会按照用户程序，集中采集输入信号，并进行运算处理，然后集中对输出信号进行刷新。
这个过程是循环进行的，也就是说，PLC会不断地扫描输入点，执行用户程序，并更新输出信号。
PLC的这种周而复始的循环工作方式称为扫描工作方式。
PLC的CPU处理各项控制任务的工作方式是分时操作的方式，即计算机在每一个瞬间只能完成一项工作，因此PLC的工作方式也是属于串行工作方式。
另外，PLC的工作方式也基于其输入输出模块和中央处理器。
输入模块用于接收来自传感器、开关和其他设备的信号，而输出模块则用于向执行器发送控制信号。
这些输入输出模块可以与PLC的中央处理器进行通讯，从而实现对工业设备的控制和监控。
PLC程序是怎样运行
PLC程序是怎样运行2011-06-11 7:03PLC执行程序的过程分为三个阶段，即输入采样阶段、程序执行阶段、输出刷新阶段1．输入采样阶段在输入采样阶段，PLC以扫描工作方式按顺序对所有输入端的输入状态进行采样，并存入输入映象寄存器中，此时输入映象寄存器被刷新。
接着进入程序处理阶段，在程序执行阶段或其它阶段，即使输入状态发生变化，输入映象寄存器的内容也不会改变，输入状态的变化只有在下一个扫描周期的输入处理阶段才能被采样到。
2．程序执行阶段在程序执行阶段，PLC对程序按顺序进行扫描执行。
若程序用梯形图来表示，则总是按先上后下，先左后右的顺序进行。
当遇到程序跳转指令时，则根据跳转条件是否满足来决定程序是否跳转。
当指令中涉及到输入、输出状态时，PLC从输入映像寄存器和元件映象寄存器中读出，根据用户程序进行运算，运算的结果再存入元件映象寄存器中。
对于元件映象寄存器来说，其内容会随程序执行的过程而变化。
3．输出刷新阶段当所有程序执行完毕后，进入输出处理阶段。
在这一阶段里，PLC将输出映象寄存器中与输出有关的状态（输出继电器状态）转存到输出锁存器中，并通过一定方式输出，驱动外部负载。
因此，PLC在一个扫描周期内，对输入状态的采样只在输入采样阶段进行。
当PLC进入程序执行阶段后输入端将被封锁，直到下一个扫描周期的输入采样阶段才对输入状态进行重新采样。
这方式称为集中采样，即在一个扫描周期内，集中一段时间对输入状态进行采样。
在用户程序中如果对输出结果多次赋值，则最后一次有效。
在一个扫描周期内，只在输出刷新阶段才将输出状态从输出映象寄存器中输出，对输出接口进行刷新。
在其它阶段里输出状态一直保存在输出映象寄存器中。
这种方式称为集中输出。
对于小型PLC，其I/O点数较少，用户程序较短，一般采用集中采样、集中输出的工作方式，虽然在一定程度上降低了系统的响应速度，但使PLC工作时大多数时间与外部输入/输出设备隔离，从根本上提高了系统的抗干扰能力，增强了系统的可靠性。
plc的基本知识点
plc的基本知识点一、PLC的定义与基本概念。
1. 定义。
- PLC（Programmable Logic Controller），即可编程逻辑控制器。
它是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
- 它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。
2. 工作原理。
- 输入采样阶段：PLC以扫描方式按顺序将所有输入端的信号状态读入到输入映像寄存器中存储起来。
在本扫描周期内，这个输入映像寄存器中的数据不会改变，即使外部输入信号状态发生了变化。
- 程序执行阶段：PLC按从左到右、从上到下的顺序对用户程序进行扫描，并根据输入映像寄存器中的数据以及其他内部元件（如辅助继电器、定时器、计数器等）的状态进行逻辑运算，将运算结果写入到对应的输出映像寄存器中。
- 输出刷新阶段：在所有指令执行完毕后，将输出映像寄存器中的状态转存到输出锁存器中，通过输出电路驱动外部负载。
二、PLC的硬件组成。
1. 中央处理单元（CPU）- 功能：是PLC的核心部分，它执行用户程序，进行数据处理、逻辑判断、数值运算等操作，同时还对PLC的内部工作进行协调和控制。
- 类型：不同品牌和型号的PLC，其CPU的性能和功能有所差异。
例如，有的CPU 处理速度快，能够处理复杂的控制算法；有的CPU集成了多种通信接口，方便与其他设备进行通信。
2. 输入输出（I/O）接口。
- 输入接口：用于接收外部设备（如传感器、按钮等）的信号。
常见的输入信号类型有数字量输入（如开关信号的通断）和模拟量输入（如温度、压力等连续变化的信号）。
输入接口电路通常具有光电隔离等功能，以提高抗干扰能力。
- 输出接口：用于将PLC的运算结果输出给外部设备（如继电器、接触器、变频器等）。
输出接口也分为数字量输出（如控制继电器的吸合与断开）和模拟量输出（如输出0 - 10V或4 - 20mA的模拟信号来控制调节阀的开度）。
简述plc的基本工作原理
简述plc的基本工作原理
PLC（可编程逻辑控制器）是一种特殊的计算机硬件设备，用
于控制工业自动化系统中的机械和电气设备。
它的基本工作原理是通过输入模块获取外部传感器信号，并根据预设的程序进行逻辑运算和控制，最后通过输出模块控制执行器设备的运行。
PLC的工作过程可以分为三个主要阶段：输入阶段、处理阶
段和输出阶段。
在输入阶段，PLC通过输入模块接收来自外部传感器的信号。
这些传感器可能包括开关、按钮、传感器和编码器等，用于检测和监测各种物理变量，如温度、压力、位置等。
输入模块将信号转换成数字信号，并传递给PLC中的中央处理单元（CPU）。
在处理阶段，PLC的CPU根据预设的逻辑程序进行运算和处理。
逻辑程序由工程师使用编程软件编写，可以包含各种逻辑运算和控制语句，如条件判断、循环和计算等。
PLC的CPU
根据逻辑程序的指令执行相应的操作，如开关设备、调整参数和计算数据等。
在输出阶段，PLC通过输出模块控制执行器设备的运行。
输
出模块可以是继电器、电磁阀、电机驱动器等，用于控制电气设备的开关、运行速度和方向等。
PLC的CPU将处理结果转
换成相应的控制信号，并发送给输出模块，使其执行相应的操作。
通过输入、处理和输出阶段的协同工作，PLC能够实现对自动化系统中各个设备的精确控制和运行。
它具有高可靠性、灵活性和可编程性的优势，广泛应用于制造业、能源、交通等领域的工业控制系统中，提高了生产效率和质量。

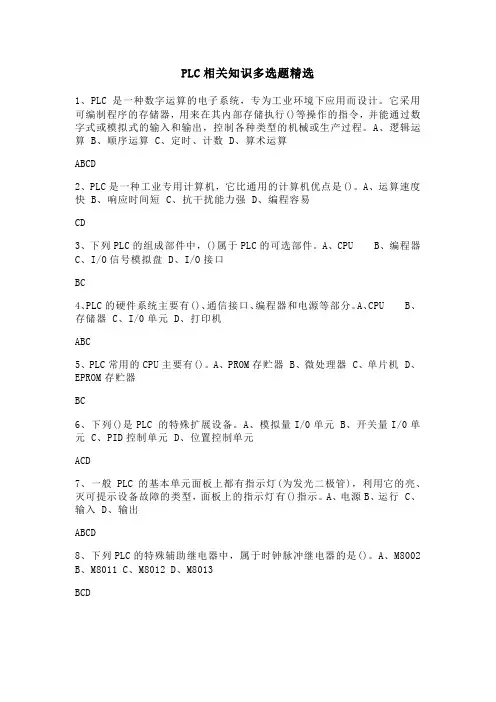

PLC相关知识多选题精选
PLC相关知识多选题精选1、PLC是一种数字运算的电子系统，专为工业环境下应用而设计。
它采用可编制程序的存储器，用来在其内部存储执行()等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
A、逻辑运算 B、顺序运算 C、定时、计数 D、算术运算ABCD2、PLC是一种工业专用计算机，它比通用的计算机优点是()。
A、运算速度快 B、响应时间短 C、抗干扰能力强 D、编程容易CD3、下列PLC的组成部件中，()属于PLC的可选部件。
A、CPU B、编程器C、I/O信号模拟盘D、I/O接口BC4、PLC的硬件系统主要有()、通信接口、编程器和电源等部分。
A、CPU B、存储器 C、I/0单元 D、打印机ABC5、PLC常用的CPU主要有()。
A、PROM存贮器 B、微处理器 C、单片机 D、EPROM存贮器BC6、下列()是PLC 的特殊扩展设备。
A、模拟量I/0单元 B、开关量I/0单元 C、PID控制单元 D、位置控制单元ACD7、一般PLC的基本单元面板上都有指示灯(为发光二极管)，利用它的亮、灭可提示设备故障的类型，面板上的指示灯有()指示。
A、电源B、运行 C、输入 D、输出ABCD8、下列PLC的特殊辅助继电器中，属于时钟脉冲继电器的是()。
A、M8002B、M8011C、M8012D、M8013BCD9、PLC的特殊辅助继电器有着特殊的功能，它们用来表示PLC的某种状态，()等。
A、提供时钟脉冲和标志 B、设定PLC的工作方式 C、设定32位双向计数器的加减计数方向 D、用于步进顺序控制、禁止中断ABCD10、PLC内有几百个定时器，其功能相当于继电控制中的时间继电器。
定时器是根据时钟脉冲累积计时的，时钟脉冲有()。
A、0.1ms B、1ms C、10ms D、100msBCD11、在PLC中，驱动指令的操作元件可以是()。
A、输入继电器 B、输出继电器 C、状态继电器 D、定时器BCD12、在PLC中，置位指令的功能是驱动线圈，使其具有自锁功能，维持接通状态。
PLC填空题简答题
填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。
3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。
4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分（直流）和（交流）两大类，都利用（电磁铁）的原理制成的。
8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。
9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。
11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。
13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。
15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。
16．常用的短路保护电器是（熔断器）和（自动空气断路器）。
17．常用的过载保护电器是（热继电器）。
18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。
19．PLC的软件系统由（系统程序）和（用户程序）组成。
20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。
9、PLC用户程序的完成分为输入处理、程序执行、输出处理三个阶段。
这三个阶段是采用循环扫描工作方式分时完成的。
21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。
22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
关于PLC的填空题
1.PLC2.PLC运算后得出3.在反映器件逻辑关系的梯形图中并不出现。
4.PLC5.6.使用计数器C201作加法计数时，特殊辅助继电器M8201态。
7.使用一次MPS指令，而将原有的数据移8.梯形图中，9.10.11.当变址寄存器V=6时，位组合元件K2X2V的实际地址为12.存储器是PLC13.PLC14.PLC15.PLC16.PLC中某个元件被选中，代表这个元件的存储单元失去选中条件，代表这个元件的存储单元17.在有几个串联回路并联时，18.功能指令助记符前标记（D）符号，表示该指令是19.功能指令助记符后标记（P系列PLC编程元件分为两个部分，第二部分20.FX221.在可编程控制器内部主要用于开关量信息的传递、变换及逻辑处理的编程元22、PLC输入输出接点的连接方式有汇点方式和独立方式。
23、S7-200PLC中断优先级按从高到低的顺序是 b a c 。
a．I/O中断 b．通讯中断 c．定时中断24、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP 模式。
（RUN，STOP）25、F1-40E是F1系列PLC的扩展单元（基本单元，扩展单元）。
26、输出指令不能用于输入映像寄存器。
27、PLC需要通过 PC/PPI 电缆与微机连接。
28、AIW0是S7-200 PLC的模拟输入寄存器，其长度是 16位。
29、LDI、AI、ONI等指令中的“I”表示直接功能，其执行时从实际输入点得到相关的状态值。
30、手持式编程器可以为PLC编写指令表方式的程序。
31、STEP 7 Micro是S7-200 PLC的编程软件，使用该软件的微机可以（可以，不可以）直接与PLC通讯，能（能，不能）进行PLC运行状态的在线监视。
32、定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值大于等于预置值时为ON。
33、F1-40MR是F1系列PLC的基本单元（基本单元，扩展单元），40表示其具有 40个输入输出点。
PLC执行程序的过程分为哪三个阶段？
PLC执行程序的过程分为哪三个阶段？PLC执行程序的过程分为三个阶段，即输入采样阶段、程序执行阶段、输出刷新阶段，PLC的扫描工作过程: （1）输入采样阶段。
在这一阶段中，PLC以扫描方式读入所有输入端子上的输入信号，并将各输入状态存入对应的输入映像寄存器中。
此时，输入映像寄存器被刷断。
在程序执行阶段和输出刷新阶段中，输入映像存储器与外界隔离，其内容保持不变，直至下一个扫描周期的输入扫描阶段，才被重新读入的输入信号刷新。
可见，PLC在执行程序和处理数据时，不直接使用现场当时的输入信号，而使用本次采样时输入到映像区中的数据。
一般来说，输入信号的宽度要大于一个扫描周期，否则可能造成信号的丢失。
（2）程序执行阶段。
在执行用户程序过程中，PLC按照梯形图程序扫描原则，一般来说，PLC按从左至右、从上到下的步骤逐个执行程序。
但遇到程序跳转指令，则根据跳转条件是否满足来决定程序跳转地址。
程序执行过程中，当指令中涉及输入、输出状态时，PLC就从输入映像寄存器中“读入”对应输入端子状态，从输出映像寄存器“读入”对应元件（“软继电器”）的当前状态。
然后进行相应的运算，运算结果再存入输出映像寄存器中。
对输出映像寄存器来说，每一个元件（“软继电器”）的状态会随着程序执行过程而变化。
（3）输出刷新阶段。
程序执行阶段的运算结果被存入输出映像区，而不送到输出端口上。
在输出刷新阶段，PLC 将输出映像区中的输出变量送入输出锁存器，然后由锁存器通过输出模块产生本周期的控制输出。
如果内部输出继电器的状态为“1”，则输出继电器触点闭合，经过输出端子驱动外部负载。
全部输出设备的状态要保持一个扫描周期。
PLC试题
1、世界上PLC产品可按地域分成三大流派：一是美国产品，二是欧洲产品，再有是日本产品。
2、PLC按照结构形式可以分为：整体式、机架模块式
3、PLC执行程序的过程分为三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。
4、PLC整个扫描工作过程包括 内部处理、通信服务、输入采样、程序执行、输出刷新五个阶段
A、随机存储器RAM B、只读存储器ROM C、硬盘 D、闪存
9、为了保证输入信号有效，信号长度应该：（A）
A、高于一个扫描周期 B、低于一个扫描周期 C、高于0.1S D、低于0.1S
10、PLC的工作状态为STOP时，不会进行哪个过程？（C）
A、自诊断 B、通信 C、采样
6、PLC定时器的一般分辨率是：（C）
A、1s B、0.1s C、0.01s D、0.001s
7、GM10条中要求输出电流应达到2A是因为：（A）
A、可以驱动电磁阀 B、防止输出信号衰减 C、为传感器提供电源 D、用于PLC的扩展模块
8、PLC使用下面哪种存储系统保存用户程序？（A）
18、PLC种严格地址单元一般占用两个字节。（√）
19、由于PLC电源的好坏直接影响PLC的功能和可靠性，因此目前大部分PLC采用开关式稳压电源供电。（√）
20、PLC中软元件的接点数量不受限制。（√）
五、简答题
1、PLC的产生源于1968年通用公司的提出的控制器招标要求，即著名的GM10条，请简要叙述GM10条的内容。
A、晶体管输出接口 B、双向晶闸管输出接口 C、继电器输出接口
4、根据I/O点数分类，500点的PLC属于：（B）
A、大型PLC B、中型PLC C、小型PLC D、微型PLC
