狄耐克产品使用手册
[zx]狄耐克aba4142产品使用手册v[1]237
![[zx]狄耐克aba4142产品使用手册v[1]237](https://img.taocdn.com/s3/m/2be611a48bd63186bcebbc81.png)

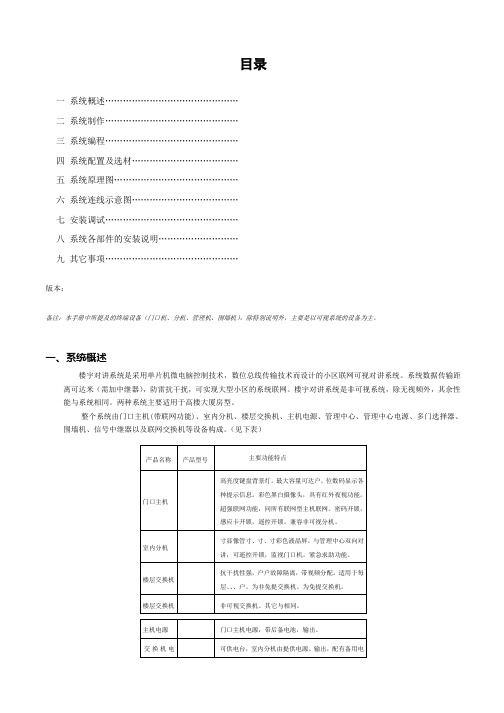

目录一系统概述………………………………………二系统制作………………………………………三系统编程………………………………………四系统配置及选材………………………………五系统原理图……………………………………六系统连线示意图………………………………七安装调试………………………………………八系统各部件的安装说明………………………九其它事项………………………………………版本：备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统的设备为主。
一、系统概述楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
楼宇对讲系统是非可视系统，除无视频外，其余性能与系统相同。
两种系统主要适用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。
（见下表）◇编码门口主机长×宽×厚()外形尺寸：××开孔尺寸：××◇可视室内分机长×宽×厚()外形尺寸：××（）××（）◇楼层交换机（，）长×宽×厚()外形尺寸：**◇主机电源交换机电源管理中心电源（）长×宽×厚()外形尺寸：××◇管理中心（）长×宽×厚()外形尺寸：××二、系统制作（一）门口机（）与用户分机通话.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
若号码不对或该分机不存在，则经过短暂等待后，门口机将显示“”，然后返回至待机状态。
.若呼叫有效，分机发出悦耳的振铃声，同时来访者的影像亦将出现在可视分机的显示屏上。
使用说明V狄耐克楼宇对讲使用说明
602EVRC使用说明
一、操作
1、设置602EVRC
A、602EVRC设置开关拨到ON状态；
B、进入门口机编程主菜单，按4-3-1进入设置信息器菜单，设置方法与
设置信息器一样；
C、确保设置号码正确，设置完应查看号码是否正确, 在编程主菜单状态
下按4-3-2进入查看端口号码；
D、不使用的端口应确保它无号码，如有号码需册除，在编程主菜单状态
下按4-3-3进入删除端口号码。
设置号码举例如下：（设置的号码为楼层号）
如分机号为123，假设前2位为楼层号12（同一楼层的多间房间楼层号一样,同一单元楼层位数一样）楼层号位数为1－5。
假设楼层12对应的602EVRC输出端口同样为12，则设置过程为：输入要设置的602EVRC 输出端口12，显示no时输入对应的楼层号12，返回OK表示设置成功，同理设置完各个电梯接口对应的楼层号。
注：602EVRC所有输出端口应该各自对应不同的楼层，但位数应一样。
2、正常使用
A、602EVR设置开关位于OFF状态；
B、门口机呼叫室内机（123），室内机开锁，此时602EVRC相应的输出
端口会输出0.5秒左右的短路信号。
二、系统连线框图
三、系统连线示意图。
狄耐克AB-6A-401_402产品使用手册.pdf
7. 以下情况，门口机处于忙状态：
当管理中心与用户分机通话时，门口机显示屏显示“
busy ”。当分
机监视门口机时，门口机显示屏显示“ MON”I 。
（二）门口机呼叫管理中心
在待机状态下，按下门口机键盘上的“ * ”键：
1. 若管理中心忙，则门口机显示“ busy ”并返回至待机状态。
2. 若管理中心不忙，门口机将显示“ CENr”，并打开 CCD送出视频信
外形尺寸： 430× 260× 55 mm
二、系统操作
（一）门口机（ 402D）与用户分机通话
1. 来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回
铃声，呼叫开始。若号码错误或该分机不存在，则经过短暂等待
后，门口机将显示“ Err ”，然后返回至待机状态。
2. 若呼叫有效，分机发出悦耳的振铃声，同时来访者的影像亦将出
目录
一 系统概述……………………………………… 01 二 系统操作……………………………………… 04 三 系统编程……………………………………… 11 四 系统配置及选材……………………………… 22 五 系统原理图…………………………………… 25 六 系统连线示意图……………………………… 31 七 安装调试……………………………………… 35 八 系统各部件的安装说明……………………… 37 九 其它事项……………………………………… 37
室内分机
4 寸 CRT显像管 /4 寸、 5 寸、寸彩色液晶屏；与管理 AB-402M 中心双向对讲， 可遥控开锁， 监视门口机；紧急求助
功能。
抗干扰性强， 户户故障隔离， 带视频分配。适用于每 楼层交换机 AB-402A/B 层 2、4、6、8 户。 402A 为非免提交换机。 402B 为免
狄耐克402h7可视对讲说明书
狄耐克402h7可视对讲说明书狄耐克402h7可视对讲使用说明1．与管理处通话：当住户有事需要与管理处通话时，提起话筒后按“C”（管理处），即可和管理处通话；有紧急情况时，可按“P”（报警）向管理处报警。
2．设置地址编码：C+0提起话筒后按下话筒的叉簧开关，顺序按下“C”和“0”键，输入四位数，作为地址编码。
输入完成后，分机发出“叮咚”声表示完成。
3．设置报警延时：C+1提起话筒后按下话筒的叉簧开关，顺序按下“C”和“1”键，完后输入两位数，作为报警延时时间。
输入完成后，分机发出“叮咚”声表示完成。
报警延时时间为0-40秒，大于40秒，分机自动认为40秒。
4．改密码：C+2提起话筒后按下话筒的叉簧开关，顺序按下“C”和“2”键，然后输入四位旧密码，分机自动检验密码是否正确。
如果输入错误，分机发出振铃声。
如果正确，分机发出“叮咚”声之后，输入新的四位密码，输入完成后，发出“叮咚”声，表示修改密码成功。
（住户可以使用新的密码开锁和撤防，出厂密码为“0000”）5．设防：C+3用户可以十分方便地对四个防区的任何进行预设防和不设防，方法是：提起话筒后按下话筒的叉簧开关，顺序按下“C”和“3”键，顺序按“0”键或“1”键。
“0”表示不设防，“1”表示设防。
这四个“0”或“1”对应1-4防区。
6．布防：C+4提起话筒后按下话筒的叉簧开关，顺序按下“C”和“4”键，输入布防命令后，分机发出“嘀..嘀..”提示音，每秒响一次，直到布防延时结束，布防延时时间为100秒。
7．撤防：C+四位密码当延时防区检测到报警信号时，分机发出“嘀..嘀..”提示音，这时分机进入报警延时状态。
在延时期内，用户可提起话筒后按下话筒的叉簧开关，顺序按下“C”键和四位密码。
若密码正确，则发出“叮咚”声，表示撤防完成即可取消报警；若密码不正确，则发出振铃声，并继续报警延时，直到延时结束，分机自动向管理处报警。
8．查密码：如果用户忘记了自己的密码，可按“C”键呼叫管理处，在与管理处通话时按数字键“9”，用户的密码就会显示在管理机的显示屏上，由管理人员告诉用户，显示屏上显示的后四位数字即是密码。
狄耐克产品使用手册
目录一系统概述 (01)二系统操作 (04)三系统编程 (11)四系统配置及选材 (22)五系统原理图 (25)六系统连线示意图 (31)七安装调试 (35)八系统各部件的安装说明 (37)九其它事项 (37)版本：V3.0备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。
一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。
两种系统主要适用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。
（见下表）◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇楼层交换机（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：126*150*40◇主机电源/交换机电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇管理中心（AB-602C）长×宽×厚(mm)外形尺寸：430×260×55 mm二、系统操作（一）门口机（402D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
狄耐克模拟主机说明书(AOPD-A-03)
本公司保留修改本说明书内容和相关产品技术规格的权利。本说明书中的 内容若有变动，恕不另行通知。如您有任何疑义，请尽快与我们联系，我们将 竭诚为您服务，再次感谢您使用本公司产品。
智能楼宇对讲系统
1.5 产品执行标准
1.《GA/T 72-2005 楼寓对讲系统及电控防盗门通用技术标准》 2.《GA/T 678-2007 联网型可视对讲系统技术标准》
1.6 装配清单 型号：D-A1
型号：D-B1
螺丝
型号：D-A3
螺丝
型号：D-A7
螺丝
后盖堵头密封圈 螺丝扳手
螺丝
螺丝扳手
第二章 基本操作
2.1 呼叫室内分机 2.1.1 门口机呼叫室内分机
如果门口机所连接的大门打开时间超过120秒，则门口机会向管理中心发送报警 信号，随后管理中心发出报警声。
（值班人员可按管理中心上的“警情”键来查询警情信息。） 2.5 防拆功能（可选）
如果门口机面盖被打开，则门口机立即向管理中心发送报警信号。管理中心发出 报警声。
（值班人员可按管理中心上的“警情”键来查询警情信息。）
可视门口机：5W 3.待机功耗：2W 4.显示屏：6位数码管（LED）、4行点阵屏（LCD） 5.分辨率：4行点阵屏（LCD）：128*64 6.工作温度：6位数码管（LED）：-40～+70℃
4行点阵屏（LCD）：-10～+70℃ 7.相对湿度：20～93%
-3-
智能楼宇对讲系统
8.IP防护等级：D-A1、D-B1：IP33 D-A3：IP53 D-A7：IP55
第四章 门口机接线图 .............................24 第五章 系统连接图 ...............................26 第六章 联网配置图 ...............................31 第七章 安装说明 .................................34 第八章 常见问题 .................................38 第九章 安全&注意事项 ............................39
狄耐克AB-6A-401_402产品使用手册
目录一系统概述 (01)二系统操作 (04)三系统编程 (11)四系统配置及选材 (22)五系统原理图 (25)六系统连线示意图 (31)七安装调试 (35)八系统各部件的安装说明 (37)九其它事项 (37)版本：备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。
一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。
两种系统主要适用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。
（见下表）产品名称产品型号主要功能特点门口主机AB-402D 高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提示信息；彩色/黑白CCD摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。
室内分机AB-402M 4寸CRT显像管/4寸、5寸、寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；紧急求助功能。
楼层交换机AB-402A/B 抗干扰性强，户户故障隔离，带视频分配。
适用于每层2、4、6、8户。
402A为非免提交换机。
402B为免提交换机。
楼层交换机AB-401A/B非可视交换机。
其它与AB-402A/B相同。
主机电源UPS-DP门口主机电源，带后备电池，DC12V输出。
交换机电源UPS-P可供电8台AB-402A/B，室内分机由402A提供电源；DC18V输出，配有备用电池。
管理中心AB-602C 可呼叫小区内任一用户分机，并进行双向对讲；自动识别门口主机、用户分机呼叫，发出不同的振铃声；自动显示报警信息：楼号、层号、房号，醒目报警信号灯提示；按FIFO原则自动记录最新32组报警信息；管理9999个单元门口机，连接99个管理中心。
狄耐克AB-6A-401_402产品使用手册(V3[1].0)
目录一系统概述 (01)二系统操作 (04)三系统编程 (11)四系统配置及选材 (22)五系统原理图 (25)六系统连线示意图 (31)七安装调试 (35)八系统各部件的安装说明 (37)九其它事项 (37)版本：V3.0备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。
一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。
两种系统主要适用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。
（见下表）第页1AB-6A-401/402产品使用手册◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M） 235×188×50（AB-402MQ）◇楼层交换机（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：126*150*40◇主机电源/交换机电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇管理中心（AB-602C）长×宽×厚(mm)外形尺寸：430×260×55 mm二、系统操作（一）门口机（402D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
狄耐克AB-6A-401_402产品使用手册(V3[1].0)80455
目录一系统概述 (01)二系统操作 (04)三系统编程 (11)四系统配置及选材 (22)五系统原理图 (25)六系统连线示意图 (31)七安装调试 (35)八系统各部件的安装说明 (37)九其它事项 (37)版本：备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。
一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。
两种系统主要适用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。
（见下表）◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇楼层交换机（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：126*150*40◇主机电源/交换机电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇管理中心（AB-602C）长×宽×厚(mm)外形尺寸：430×260×55 mm二、系统操作（一）门口机（402D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
狄耐克可视对讲室内机Ab-120m-cs6001说明书
狄耐克可视对讲室内机Ab-120m-cs6001说明书一、简介1、输出功率：加强到0.8-1.0W最大通话范围可至5公里（视具体地形状况)。
2、频率范围：462-467MHz.美国民用频率。
3、频道：22个信道。
4、静音码：38个。
5、背景照明：便于夜间或暗处操作，非常方便。
6、低电量警示和电量指示。
7、通话结束确认音，这是摩托罗拉手持特有的功能。
8、按键锁定功能：各项功能调整完毕后，可以加以锁定，以免误触。
9、呼叫铃声：有10种呼叫铃声音供你选择，体现了个性化的设计风格。
10、VOX免持通话。
（需要VOX耳机支持)二、安全与概述有关安全与有效操作的重要警告，在使用您的狄耐克可视对讲室内机Ab-120m-cs6001之间，先阅读这些警告。
关于危险环境中的使用，请参阅相关操作注意事项。
1、RF射频操作特性您的无线电对讲机包含一个发射装置和一个接收装置，当开机时，它能接收和发送无线电射频信号，它的频率操作范围在462MHZ至467MHZ之间。
2、无线电辐射的安全性摩托罗拉双向无线对讲机所产生的任何杂散或机壳的射频非电力辐射，对人体没有危害。
为确保最佳的通话效果，并确保暴露的射频能力在规定的安全范围内，无线对讲机的操作应遵循下列步骤：3、天线使用注意在使用时，不要用手去拿天线，握住天线会影响无线对讲机的有效通话距离。
4、对讲机操作使用可携式无线对讲机通话时,该无线对讲机维持垂直,麦克风距离嘴部5.0至7.5厘米。
5、设备为了避免电磁干扰/兼容性的冲突，在某些场所贴有通知要求您关闭对讲机时，请遵守。
在医院或医疗场所使用的仪器对外来无线电的射频信号非常敏感，请关闭对讲机。
禁止在机场和飞行器上使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一系统概述 (01)二系统操作 (04)三系统编程 (11)四系统配置及选材 (22)五系统原理图 (25)六系统连线示意图 (31)七安装调试 (35)八系统各部件的安装说明 (37)九其它事项 (37)版本：V3.0备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。
一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。
系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。
AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。
两种系统主要适用于高楼大厦房型。
整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。
（见下表）◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇楼层交换机（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：126*150*40◇主机电源/交换机电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇管理中心（AB-602C）长×宽×厚(mm)外形尺寸：430×260×55 mm二、系统操作（一）门口机（402D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
若号码错误或该分机不存在，则经过短暂等待后，门口机将显示“Err”，然后返回至待机状态。
2.若呼叫有效，分机发出悦耳的振铃声，同时来访者的影像亦将出现在可视分机的显示屏上。
此时用户摘机，可与来访者通话。
3.在通话中，用户可按开锁键，打开相应门的电控锁。
4.在呼叫或通话过程中，门口机上的“*”键被按下，则门口机当前的呼叫或通话被取消，返回到待机状态。
5.若呼叫时间超过25秒，用户仍未摘机，系统放弃本次呼叫，返回到待机状态。
6.当通话时间超过45秒，系统自动切断通话。
7.以下情况，门口机处于忙状态：当管理中心与用户分机通话时，门口机显示屏显示“busy”。
当分机监视门口机时，门口机显示屏显示“MONI”。
（二）门口机呼叫管理中心在待机状态下，按下门口机键盘上的“*”键：1.若管理中心忙，则门口机显示“busy”并返回至待机状态。
2.若管理中心不忙，门口机将显示“CENr”，并打开CCD送出视频信号，同时发出回铃声；管理中心振铃，显示门口机的编号“d ****”，并显示该门口机影像。
此时，值班人员可摘机，即可与门口机进行通话，通话限时为45秒。
3.在呼叫或通话中，若门口机的“*”键被按下，则放弃本次呼叫。
4.通话状态下按下管理中心的开锁键，则相应门的电控锁将被打开，同时管理中心会发出一声“嘀”的开锁确认音，门口机显示“oPEn”，并发出一声“嘀”。
（三）密码开锁和刷卡开锁1.32组公共密码开锁门口机待机状态，按“#”键，门口机将显示“No”，再按“#”键，门口机显示“----”，此时，输入任意一组公共密码，若密码正确，门口机开启电控锁，同时显示“oPEn”。
否则回到待机状态。
2.刷卡开锁功能将已在门口机中注册的ID卡距离门口机读卡头正上方5cm内的位置，以每秒低于30cm的速度平行晃过，即可开锁。
注意：在管理中心与用户分机通话或分机监视门口机时，不影响门口机的刷卡开锁功能。
（四）用户分机呼叫管理中心在摘机状态下按分机的呼叫键，开始呼叫管理中心。
1.若系统处于忙状态，分机会发出听到3声“嘀”，并返回至待机状态。
2.若系统处空闲状态，则分机从听筒中可听到回铃声，此时：a.若分机挂机，则放弃呼叫。
b.若管理中心摘机则进入通话操作。
c.若25秒后管理中心仍未摘机，则系统自动切断，放弃本次呼叫。
3.紧急报警功能：挂机状态按下呼叫键超过2秒，可实现紧急报警。
（五）可视分机监视门口机在挂机状态下按分机的监视键，就能监视门口机。
监视过程中再一次按监视键，则关闭CRT结束监视。
若在监视的状态下按下开锁键，可开启大门电控锁并关闭CRT结束监视。
（六）防拆功能（可选）如果门口主机面盖被打开，门口主机立即向管理中心发送报警信号，管理中心发出声光报警信号。
管理中心按警情键，管理中心显示图1-7,再按警情键，管理中心显示图1-8，“******”代表门口主机的地址号码。
（七）门磁信号检测功能（可选）如果主机所连接的大门，打开时间超过120秒，则主机向管理中心发送报警信号，管理中心发出声光报警信号。
管理中心按警情键，管理中心显示图1-7,再按警情键，管中心显示图1-8，“******”代表门口主机的地址号码。
门打开：门磁信号NC与地线断路门关闭：门磁信号NC与地线短路（八）管理中心操作说明1.管理中心呼叫用户分机管理中心可通过键盘输入“门口机号+分机号”或通过“呼叫查询+速拨”的方式呼叫任何一台用户分机。
A.在待机状态下摘机，液晶背光灯亮（图1-1），此时，可依次输入门口机号、分机号（图1-2），再按“#”键，发送呼叫号码（图1-3）（也可在挂机状态下输入门口机号、分机号后提起手柄，自动发送呼叫号码）。
若该号码正确，则被呼叫分机开始振铃，管理中心发出回铃声，等待分机摘机，分机在规定时间内（25秒）摘机，即可进入通话状态（图1-4）。
在输入数字过程中，按“*”键或挂机将返回到待机状态。
图1-1 图1-2图1-3 图1-4B.快速拨号在查阅呼叫记录过程中，可按“速拨”键，快速拨出当前显示的用户分机号码。
2.管理中心之间通话A.在待机状态下摘机，液晶背光灯亮，此时按“#”键，管理中心显示如图1-5，输入两位管理中心号码，再按“#”键，发送呼叫指令（也可在挂机状态下按“#”键，输入两位管理中心号码后提起手柄，自动发送呼叫指令），开始呼叫另一台管理中心，若被叫管理中心摘机，则开始通话。
图1-5B.主管理中心的号码为“00”，副管理中心的号码为“01”至“99”之间的任意两位数。
3.监视门口机A.输入门口机编号（最大4位），按监视键显示如图1-6。
在监视过程中，再按一次监视键或“*”键，即可取消监视。
图1-6B.每次监视时间为25秒，监视过程中门口机有任意键按下都将结束监视。
C.若被监视的门口机正忙，则显示“系统忙”。
若连接不上门口机则显示“通信错误”。
D.若输入门口机编号后，25秒仍未按“监视”键，自动转入待机状态。
4.查询报警信息A.待机状态下，按警情键，管理机将显示如图1-7，再按警情键，依次显示报警详细信息如图1-8。
警情：“--------”，如有警情则显示“A ”，第一位“A ”代表紧急防区；第二位“A ”代表24小时防区；第三位“A ”代表延时防区1；依此类推。
图1-7 图1-8B.可查询32组报警信息。
5.查询分机/主机呼叫未接信息A.待机状态下，按未接键，管理机将显示图1-9，再按未接键，依次显示未接详细信息图1-10。
图1-9 图1-10B.可查询16组分机呼叫未接信息。
6.管理中心提示信息A.在摘机状态下显示屏背光灯常亮，挂机一段时间后熄灭。
B.若有未查询报警信息如图1-11，则显示屏闪动。
若有未查询呼叫未接如图1-12，则在挂机下显示屏闪动。
图1-11 图1-12C.显示“系统忙”：表示被叫方正忙。
D.显示“通信错误”a.输入号码错误或线路故障b.操作被中断或被叫方无回应E.显示“电控锁已开”表示已开启门口机的电控锁F.显示如图1-13，表示门口机呼叫管理中心显示如图1-14，表示用户机呼叫管理中心图1-13 图1-14G.提示音a.有效按键确认 - “嘀”声b.有未查询报警提示－短“嘀嘀”声（七）围墙机操作说明（请参考门口机操作说明）1.围墙机呼叫分机时，需输入分机所在的门号和分机号码，其它与门口机一样。
2.围墙机呼叫管理中心与门口机一样。
3.围墙机也可刷卡开锁和公共密码开锁。
三、系统编程● 门口主机（AB-402D ）编程（一）门口机设置菜单：1 -系统配置 SYST1.本机号码2.显示长度3.显示模式4.主副配置2 - 密码管理 PSW1.工程密码2.公共密码3.密码复位3 -IC卡管理 CARD1.卡号注册2.刷卡注册3.删除卡号4.查询卡号5.删除全部4 -系统设置 SETN1.设置分机2.设交换机①设置端口号码②保留③删除端口号码3.设信息器①注册主机号②注册分机号③删除所有分机号码4.铃声选择（可选）①普通模式②录音模式（二）门口机编程操作：按住“0”键3秒，主机显示“PW0”，输入6位超级密码或工程密码（初始密码为000000），主机显示“MEnU”。
在“MenU”状态下可进行以下分菜单的编程设置：（一般情况下，“*”为退出键，“#”键为确认键）1 - 按“1”键进入系统配置菜单，主机显示“SYST”，进行如下设置：1.本机号码按“1”键门口机显示“d ****”，输入1~4位门口机号，按“#”键确认，门口机显示“d****”，“****”为新输入的门口机号。
按“*”键可退出此菜单，并进入系统配置菜单。
2.显示长度按“2”键门口机显示“LEN -*”，“*”表示目前门口机的显示长度（即用户分机号的长度）。
根据系统要求输入1-5（围墙机1-6）数值，按“#”键确认，门口机自动退出至系统配置菜单。
注意：本机号码（即门口机号）的位数与此菜单中的显示长度之和不得超过6。
3.显示模式此菜单用于设置用户分机号的显示模式（英文或数字）。
按“3”键门口机显示“------”，输入6位数字“0”或“1”（0表示相应显示位置为数字显示方式，1表示相应显示位置为英文显示方式）。
输入错误按“*”键或其它数字键取消，设置成功后自动返回系统配置菜单。
4.主副配置设置主门口机或副门口机（MAIn为主门口机、SUb为副门口机）。
按“4”键，若门口机显示“MAIn”后退出至系统配置菜单则门口机设置为主门口机。
若门口机显示“Sub”后退出至系统配置菜单则门口机设置为副门口机。
注意：用户分机只能监视主门口机。
主副门口机的号码可以相同。
同一梯位只能有一台主门口机。
管理中心不能监视副门口机。
2 -按“2”键进入密码管理菜单，主机显示“PSW”，进行以下设置：1.工程密码按“1”键门口机显示“------”，输入6位新密码，显示“------”，再重复输入6位密码，若两次输入密码相同，门口机显示“OK”，密码修改完成。
