CNG加气机检定装置计量标准专业技术报告
关于加强车用燃气装置(CNG)压力表强制检定工作情况的报告
关于加强车用燃气装置（CNG）压力表强制检定工作情况的报告县政府：近几年，随着燃油价格的不断上涨，百公里油、气价格差距越来越大，为了降低成本，我县使用压缩天然气（CNG）作燃料的车辆数量日益增多，据不完全统计，目前全县已达到1万辆左右。
由于车用天然气气瓶瓶内压力高（容积为60升-100升，瓶内压力一般在20MPa（200kg）左右），流动性大。
另外，天然气属于无色无味气体，系统气密性出现故障，外泄的燃气滞留在驾驶室内，在司机启动或乘客点火吸烟的瞬间爆炸，一旦发生事故，极易造成人员伤亡和财产损失。
近年来，省内外车用天然气气瓶事故时有发生，损失惨重，教训十分深刻。
车用燃气装置所用压力表（压力传感器）是车辆储气系统气压显示装置，是洞察承压气瓶安全状况的“眼睛”，也是气瓶的重要安全附件，准确与否关系到车主和乘客周边人身财产安全。
如果压力表量值不准确，在充装压缩天然气时极易造成过度充装，从而引发气瓶瓶内压力过大发生爆炸，存在极大的安全隐患。
根据《中华人民共和国计量法》、《中华人民共和国强制检定的工作计量器具检定管理办法》等法律法规要求，属强制检定的计量器具，必须进行周期检定。
车用燃气气瓶压力表须经质监部门检定合格，加贴有效标志后方可使用。
为了保证全县“油改气”汽车的安全运行，维护全县安全的大环境，县质监局投资购进专业标准设备，对强制检定的车辆实行在线检定，不用拆卸，既节约了时间又能避免拆卸中出现漏气等情况；对检定合格的车用CNG（压缩天然气）气瓶压力表，实施“一车一本”，每个车用CNG气瓶压力表“检定证”对应检定车辆的车牌及压力表型号，在检定周期内加盖检定专用章,并对检定合格的压力表加贴检定合格标识。
此项工作已于2016年6月份开始，部分车辆所有人对此项工作存在误解。
为此，特向县政府领导建议请县政府给予支持，相关部门通力合作，充分发挥联合职能作用，提高车用燃气气瓶压力表检定率，规范车用燃气气瓶压力表的使用（比如，交警部门在对“油改气”车辆年检时索要气瓶压力表检定证书等）。
对CNG加气机计量检定的分析
对CNG加气机计量检定的分析【摘要】我国目前对CNG 加气机的在线检定方法和手段正处于探索积累阶段，经验不足，技术也不太成熟。
几乎有条件的城市和郊县都普及了以CNG 为燃料的公交车和出租车。
但随着CNG 燃料车的不断推广，其计量问题也日渐突出，本文就目前CNG 加气机计量检定中存在的问题进行分析同时谈了自己的看法。
【关键词】CNG加气机；计量；问题1 CNG 加气机的构成及工作原理CNG加气机是一个售气计量系统，包括电脑控制器、显示器、键盘、流量计、安全阀、加气枪头、高压软管等部分。
压缩天然气经高、中、低压储气罐中的三路管线送到加气机的进口处，由微机控制器按工作状态分别自动打开低压、中压和高压电磁阀使气体送到流量计中进行计量，经流量计计量后的气体通过快速切断阀、拉断阀送到加气枪，再给加入到燃气汽车储气瓶中。
流量计计量后，得到与电子计控装置匹配的流量脉冲信号，并在电子计控器装置中进行运算、显示和控制电磁阀组。
2 天然气计量的特性（1）天然气和其他气体一样，在标准状态下（我国为20℃0.1Mpa），其质量、体积和密度存在着简单的正比例关系，亦可近似用理想状态方程处理；（2）压缩天然气（CNG）体积和质量的关系除了与密度有关外，还受到温度、压力以及压缩因子和气体组分等因素的影响；（3）压缩天然气（CNG）计量时一般要换算成标准状态，还要依据温度、压力进行必要的补偿修正；（4）压缩天然气（CNG）在计量过程中，气体的温度和压力，尤其是压力处在不停的变化中，人工很难进行补偿修正，必须依靠自动化程度较高的在线测量系统进行；（5）压缩天然气（CNG）的气体组分经常变化，引起气体密度的变化，若采用体积进行计量，必然引起计量准确度的变化；（6）在售气机现场的高压状态下进行天然气密度（指标准状态下的密度）的分析测量比较困难，一般都只能近似采用长输管线末站采样计算的密度值。
3 检定方法选用准确度等级高的高压气体流量计的检定装置作为标准表。
加气站技术总结报告范文(3篇)
第1篇一、前言随着我国汽车工业的飞速发展，天然气作为清洁能源，其应用范围日益广泛。
加气站作为天然气供应的重要环节，其技术水平和安全性直接影响着整个天然气的使用效率。
本报告对加气站的技术应用和发展进行总结，旨在为今后加气站的建设、运营和管理提供参考。
二、加气站技术概述加气站技术主要包括加气设备、控制系统、安全防护系统、环境监测系统等方面。
1. 加气设备加气设备是加气站的核心设备，主要包括CNG（压缩天然气）加气机和LNG（液化天然气）加气机。
CNG加气机：CNG加气机通过高压压缩机将天然气压缩至一定压力，然后通过高压管道输送到汽车储气罐中。
CNG加气机具有结构简单、操作方便、安全性高等优点。
LNG加气机：LNG加气机通过液化天然气储罐将天然气液化，然后通过高压泵将液化天然气加压至一定压力，再通过高压管道输送到汽车储气罐中。
LNG加气机具有加气速度快、加气量大的优点。
2. 控制系统控制系统是加气站的核心大脑，负责对加气设备进行监控和控制。
PLC控制系统：PLC（可编程逻辑控制器）控制系统具有可靠性高、稳定性好、抗干扰能力强等优点，广泛应用于加气站的控制系统中。
DCS控制系统：DCS（分布式控制系统）控制系统具有功能强大、操作简便、易于扩展等优点，适用于大型加气站的控制系统中。
3. 安全防护系统安全防护系统是保证加气站安全运行的重要保障。
压力保护系统：压力保护系统可以对加气设备进行实时监控，当设备压力超过设定值时，自动切断天然气供应，防止事故发生。
泄漏检测系统：泄漏检测系统可以检测加气站内天然气的泄漏情况，及时发现并处理泄漏，防止事故发生。
火灾报警系统：火灾报警系统可以检测加气站内火灾情况，并及时报警，防止火灾蔓延。
4. 环境监测系统环境监测系统可以对加气站内的环境进行实时监测，包括温度、湿度、气体浓度等。
温度监测系统：温度监测系统可以监测加气站内温度变化，防止设备因温度过高或过低而损坏。
湿度监测系统：湿度监测系统可以监测加气站内湿度变化，防止设备因湿度过大而受潮。
可燃气体计量标准技术报告上传
一、建立计量标准的目的
建立可燃气体检测报警器检定装置，对本市辖区内的企业使用的可燃气体检测报警器进行定期检定、校准，以保证本县辖区内的企业使用的可燃气体检测报警器正常运行。
二、计量标准的工作原理及其组成

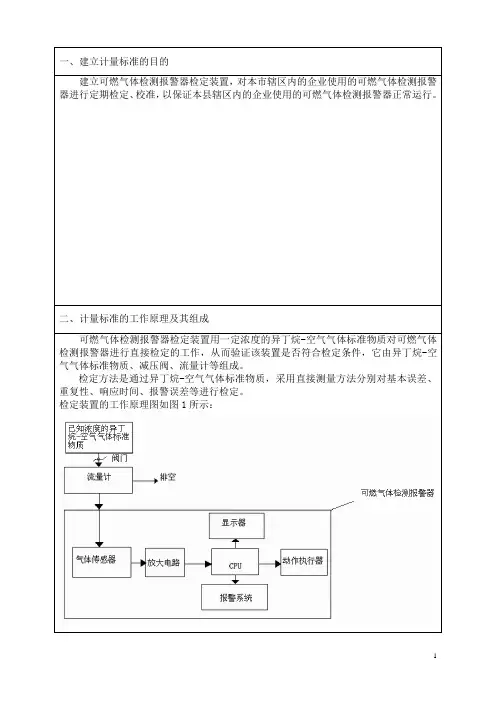

可燃气体检测报警器检定装置用一定浓度的异丁烷-空气气体标准物质对可燃气体检测报警器进行直接检定的工作，从而验证该装置是否符合检定条件，它由异丁烷-空气气体标准物质、减压阀、流量计等组成。
检定方法是通过异丁烷-空气气体标准物质，采用直接测量方法分别对基本误差、重复性、响应时间、报警误差等进行检定。
检定装置的工作原理图如图1所示：
11。
CNG加气机检定装置计量标准技术报告2011

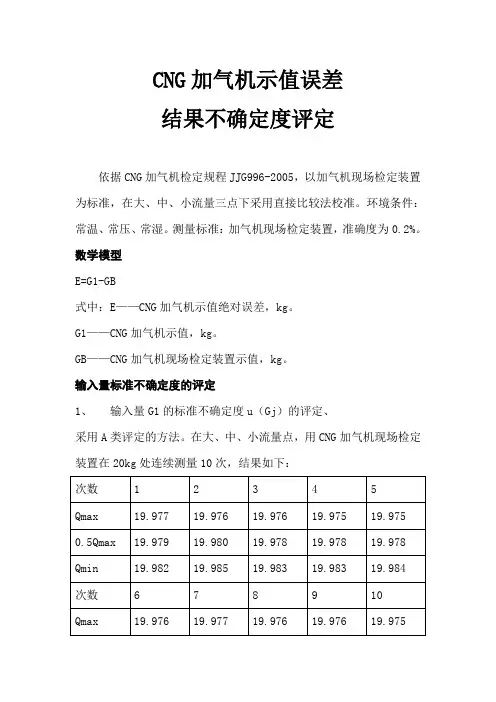

CNG加气机示值误差结果不确定度评定依据CNG加气机检定规程JJG996-2005，以加气机现场检定装置为标准，在大、中、小流量三点下采用直接比较法校准。
环境条件：常温、常压、常湿。
测量标准：加气机现场检定装置，准确度为0.2%。
数学模型E=G1-GB式中：E——CNG加气机示值绝对误差，kg。
G1——CNG加气机示值，kg。
GB——CNG加气机现场检定装置示值，kg。
输入量标准不确定度的评定1、输入量G1的标准不确定度u（Gj）的评定、采用A类评定的方法。
在大、中、小流量点，用CNG加气机现场检定装置在20kg处连续测量10次，结果如下：次数 1 2 3 4 5Qmax 19.977 19.976 19.976 19.975 19.975 0.5Qmax 19.979 19.980 19.978 19.978 19.978 Qmin 19.982 19.985 19.983 19.983 19.984次数 6 7 8 9 10Qmax 19.976 19.977 19.976 19.976 19.9750.5Qmax 19.979 19.980 19.978 19.978 19.980 Qmin 19.983 19.985 19.985 19.982 19.9822、输入量GB的标准不确定度u（GB）的评定：采用B类评定方法。
由校准证书知，加气机现场检定装置准确度为0.2%。
均匀分布表示，取包含因子k=3-2，u（GB）=0.0001/3-2=3.334×10-5kg。
不可靠性为10%，自由度为υ（GB）=50. 合成标准不确定度1、灵敏系数：由数学模型：E=G1-GB得灵敏系数：C1=аE /аG1=1，C2=аE /аGB=-12、标准不确定度汇总表：标准不确定度汇总表标准不确定度不确定度来源标准不确定度灵敏系数CiCiu（xi）自由度υiu（G1）CNG 加气 5.756× 1 5.756×27机测量不重复性10-4kg 10-4kgu（GB）CNG 加气机现场检定装置不确定度3.334×10-5kg-1 3.334×10-5kg503、合成标准不确定度计算：各输入量独立、不相关，合成标准不确定度：4、合成不确定度有效自由度：扩展不确定度取置信概率95%，按有效自由度υeff=50，查t分布得kp=t95（50）=2.01 U95=t95（50） u e（E）=1.16×10-3kg5、扩展不确定度报告与表示：CNG加气机示值误差测量结果扩展不确定度为：G1=20kg，U95=1.16×10-3kg，υeff=50CNG加气机示值误差测量结果的相对扩展不确定度为G1=20kg，U95rel=0.01%，k=2。
CNG压缩天然气加气机检定方法探讨及常见问题分析
• 208 •价值工程CNG压缩天然气加气机检定方法探讨及常见问题分析Discussion on Verification Methods and Common Problems of CNG Dispensers周宇Z H O U Y u(漳州市计量所，漳州363000)(Zhangzhou Institute of Metrology,Zhangzhou363000, China)摘要:介绍了 CN G压缩天然气加气机检定装置的主要技术指标、功能、工作原理及检定方法，并对加气机检定过程中遇到的常见 问题进行分析。
A bstract:This paper introduces the main technical indexes,functions,working principles and verification methods of the CNG dispenser calibration device,and analyzes the common problems encountered in the verification process of this machine.关键词：CNG加气机;检定;常见问题Key w ords:CNG dispenser；verification；common problems中图分类号:TH70 文献标识码：A文章编号=1006-4311(2018 )02-0208-02〇引言压缩天然气（C om pressed N atural G a s,简称C N G)加气 机是提供C N G燃料充装服务，并带有计量和计价功能的 专用设备。
C N G加气机属于贸易结算类计量器具，属于国 家强制检定类计量器具，被纳入我国依法管理程序，其生 产和使用必须符合法制计量管理要求。
由于地区差异原 因，北方地区C N G加气站较为成熟，而南方地区C N G加 气站处于起步阶段，在加气站管理，经营，计量检定方面都 处理摸索阶段。
对压缩天然气(CNG)加气机检定的研究
对压缩天然气（CNG）加气机检定的研究摘要为了保证天然气在其利用方面能有良好发展，首先就要保证CNG设备在使用阶段有良好质量，这也就需要技术人员能掌握CNG设备的主要运行原理以及存在的问题，并以此为依据制定科学的CNG设备检定方案。
本文就CNG 设备的检定工作进行了分析。
关键词天然气；检定；加气机在对天然气利用进行深入研发之后，人们开发出了CNG类型的天然气利用设备，通过这一设备的使用能把天然气转变成为汽车行驶中的供能能源，这样就能实现车辆行驶中降低尾气对环境影响的目标。
而为了保证的CNG设备在使用中能有良好的质量，需要对CNG设备进行科学的检定。
1 压缩天然气加气机构成与工作原理（1）构成压缩天然气加气机的构成主要包括测量变换器和电子计控器。
它是为汽车的储罐提供充装汽车燃料的一种累计计量加气的系统。
除此以外，压缩天然气加气机还包括辅助装置和附加装置，其中附加装置由拉断阀、限压传感器、加气枪、快速切断阀等组成。
（2）工作原理CNG加气机的工作原理，高、中、低压贮气罐中的压缩天然气经三路管线送到加气机的进口处，然后电子计控器会根据工作状态做出判断并自动打开低压、中压和高压电磁阀从而运送气体到流量计中进行计量，流量计计量后，会获得与电子计控装置匹配的流量电脉冲信号，这种信号会在电子计控器装置中进行运算、显示和控制电磁阀组[1]。
2 CNG设备检定工作的重要性在对压缩天然气加气机进行计量检定时，一定要本着为人民负责的态度，因为这项工作的完成质量对国家发展与人民稳定来说具有其重要的促进意义，关乎到双方的切身利益。
必须要保证计量器上衡量指针是公平公正的。
压缩天然气在实际数量上的分配时，工作具有一定的难度，因为天然气本身就是一种无色无味的可燃气体，在经过机械的压缩以后进行分配与使用时，控制上的难度较大，所以技术管理人员在对加气机进行控制时，一定要对加气机的使用状态进行时刻关注，并对数值上的显示进行掌控，一旦发现异常一定要立刻采取措施进行处理。
煤气表检定装置计量标准技术报告
十、结论经以上分析，该标准装置符合国家计量检定系统表和国家计量检定规程要求，能够满足新制造的家用煤气表等的检定。
十一、附加说明1.JJG577-2012膜式燃气表.2.LJQ型钟罩式气体流量标准装置使用说明.第十页计量标准技术报告计量标准名称 煤气表检定装置建立计量标准单位计量标准负责人筹建起止日期说明1.申请建立计量标准应填写《计量标准技术报告》。
计量标准考核后由申请单位存档。
2．《计量标准技术报告》由计量标准负人填写。
3．《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。
九、计量标准的测量不确定度验证取一块B级公称流量为4m3/h的膜式煤气表，分别用3台具有相同不确定度（0.5%）的计量标准，对其进行检测，得结果如下：δ1=0.9%，δ2=0.8%，δ3=0.78%δ=0.83%，δ=0.8%则|δ -δ |=0.03%U=×0.5%=0.41%由于|δ -δ |<U所以该计量标准的测量不确定度得到验证。
第九页八、测量不确定度评定膜式煤气表示值误差的测量不确定度评定一、测量方法(依据JJG577—94)采用钟罩中的静态法,首先将钟罩内压力调到规定的检定压力,使煤气表在公称流量下平稳运行不少于1min,然后使煤气表的检定指针(或字轮标度线)对准某一刻度线,钟罩标尺位于体积起始刻线,打开出气阀门,使钟罩按规定流量下降。
当煤气表的被检定指针转到预定圈数时,关闭出气阀门。
记录从钟罩内排出的气体体积值和煤气表所指示的气体体积值。
二、数学模型Q=Q S=Q Sб= =式中:δ:膜式煤气表的基本误差；Pem :煤气表进口端的表压力(Pa)；Pes :钟罩的表压力(Pa)；P a：大气压力(P a)；Qm:煤气表在一段时间内显示的累积流量(m3)；Qs: 钟罩在相同时间内的累积流量(m3)；Q :煤气表在相同时间内实际累积流量(m3)；三、测量不确定度分量一览表标准不确定度来源类型符号灵敏系数C i |C i|u(x i) 自由度υ1 测量不重复性 A u A 1 0.002% 92 标准装置引起的 B u B1-1 0.5% 503 被检表分辨力 B u B2 1 0.10% 504 标准器处压力 B u B3-0.02 0.01% 505 被检表压力 B u B4 0.01 0.01% 506 大气压 B U B5 0.001 5×10-7 501．煤气表在给定100L流量点进行10次测量，得数据如下：99.98 99.99 99.99 99.98 99.98 99.98 99.99 99.98 99.99 99.99;由贝塞尔公式得S (x)=0.005%S(x)=S(x)/√n=0.0016以相对形式表示为u A=S(x)/x=0.002%，C1=12．标准装置的不确定度u B1=0.5%，正态分布，K取3，C2=-1第八页目录一、计量标准的工作原理及其组成 (2)二、选用的计量标准器及主要配套设备 (3)三、计量标准的主要技术指标 (4)四、环境条件 (4)五、计量标准的量值溯源和传递框图 (5)六、计量标准和重复性考核 (6)七、计量标准的稳定性考核 (7)八、测量不确定度评定 (8)九、计量标准的测量不确定度验证 (9)十、结论 (10)十一、附加说明 (10)第一页一、计量标准的工作原理及其组成方法：利用钟罩法中的静态法。
