高压开关柜联锁
高压馈电柜之间联锁的作用
高压馈电柜之间联锁的作用
高压馈电柜之间的联锁是为了确保电力系统的安全和可靠运行。
联锁系统通过相互之间的逻辑和物理连接，可以实现以下几个方面
的作用：
1. 防止误操作，联锁系统可以防止操作人员在不恰当的情况下
进行操作，比如在某个高压馈电柜上进行操作时，其他柜体将被锁定，以防止其他操作人员同时对其他柜体进行操作，从而避免误操
作导致的事故。
2. 防止短路，联锁系统可以确保在某个高压馈电柜上进行操作时，其他柜体的断路器或隔离开关已经处于断开状态，避免因为误
操作导致的短路故障。
3. 协调运行，联锁系统可以确保多个高压馈电柜之间的操作协
调一致，比如在进行某个柜体的检修或维护时，可以通过联锁系统
将相关的柜体进行隔离，确保其他柜体正常运行，以保障电力系统
的连续供电。
4. 安全保护，联锁系统还可以与其他保护装置相连接，当发生
故障时，可以实现柜体之间的相互保护，确保电力系统的安全运行。
总之，高压馈电柜之间的联锁作用是为了确保电力系统运行的
安全、可靠和协调一致，避免人为因素导致的事故发生，保障电力
系统的正常运行。
高压开关柜的钥匙联锁方案
高压开关柜钥匙联锁定义安全联锁装置(Safetyinter1ock)：在危险排除之前能阻止接触危险区，或者一旦接触时能自动排除危险状态的一种装置(根据GB4943-2001中1.2.7.6条定义)。
安全联锁装置应包含两个概念：一、为了安全性；二、必须与设备、机械等控制装置联动。
开关设备作为重要的装备，不仅存在机械方面的安全，更有着高电压的潜在危害，伤害是致命的，因此开关设备更加需要可靠的安全联锁装置。
对于高压开关柜阻止接触危险区、或是阻止危险发生是必须的，五防联锁就是这个要求。
如抽出式开关柜的一次触头，断路器不在柜内，金属活门必须保持关闭，不能手动去打开活门，就必须要有联锁，阻止人为打开。
活门与触头盒保持IP2X,不能手动变形导致接近高压带电触头。
基本上不会有一旦接触自动排除，高电压不允许，瞬间高压的危害已经发生，也很难排除。
采用电弧吸收装置可以实现，即电弧在5ms内熄灭，但成本很高。
接地开关同样需要联锁，相同的是接地开关在合、分各有一把锁，接地开关合的锁用来去开变压器隔室的门；接地开关分的锁去操作断路器等等。
主动机械联锁，意味着采用主动的方式，禁止或限制操作，如操作手柄无法插入，没有钥匙无法解锁等等，是操作人员可以主动看得到的。
而被动联锁，是在操作人员不知情的情况下，通过内部的锁杆、挡板等部件阻止操作继续行进，如接地开关合闸后，断路器底盘车丝杆凸台被划板的阻止，操作人员不知道是否有联锁，会盲目的使劲的摇进，自认为产品就是需要很大的力操作，力矩过大就会使划板磨掉，从而可以将断路器摇进到工作位置，既在接地开关合闸状态下，摇进断路器到工作位置，从而可以合闸造成带接地线合闸，从而引发接地故障。
机械钥匙联锁就是主动联锁，所有操作都是有盖板需要钥匙打开，没有钥匙就不能操作，主动限制操作，主动按操作程序一步一步操作，简单明了。
根据系统联锁需要，有时一个位置要装多把锁，或者多把锁钥匙去置换一把钥匙，即只要满足多个条件才能去解锁一个关键的闭锁。
35kV开关柜的基础知识、结构和五防联锁详解
断路器小车位置与接地刀闸的联锁
只有当断路器小车处于“试验位置”时， 接地刀闸才能合闸（防止带电合地刀） ； 当接地刀闸处于合闸位置时，断路器小 车无法向“工作位置”推进（防止带地刀 合闸）。
断路器小车与二次插头的联锁
只有当手车在试验位置或检修位置时， 二次插头才能被拔下来；当手车在“工 作位置”时，二次插头被锁定，不能被 拔下。
35kV开关柜的联锁
五防联锁概念
为了防止现场操作人员无意识地实施错 误的操作，从而导致事故，在开关柜的 设计中加入强制联锁装置或采取提示性 的措施，包括电气联锁和机械联锁。
五防的内容
1.防止误合、误分断路器；2.防带负荷 拉合隔离开关或手车出头；3.防带电挂 接地线；4.防带地线或地刀合隔离刀闸； 5.防误入带电间隔。
PART THREE
35kV开关柜的联锁
35kV开关柜的联锁
五防联锁概念
为了防止现场操作人员无意识地实施错 误的操作，从而导致事故，在开关柜的 设计中加入强制联锁装置或采取提示性 的措施，包括电气联锁和机械联锁。
五防的内容
1.防止误合、误分断路器；2.防带负荷 拉合隔离开关或手车出头；3.防带电挂 接地线；4.防带地线或地刀合隔离刀闸； 5.防误入带电间隔。
活门关闭
活门打开
断路器室内设有活门（俗称隔离挡板），当 手车处于工作位置时，活门自动打开；当手车 处于试验位置和检修位置时，活门关闭，并且 在静触头带电的情况下，不允许随意打开隔离 当板。
仪表室
仪表室内主要用于安装继电器等二次设备以 及二次控制、保护的接线。仪表室门上一般装 有35kV开关柜保护测控装置。
工作 电装置。 明，在此录入上述图表的综合描述说明，
35kV高压开关柜内部含有高压断路器、高压

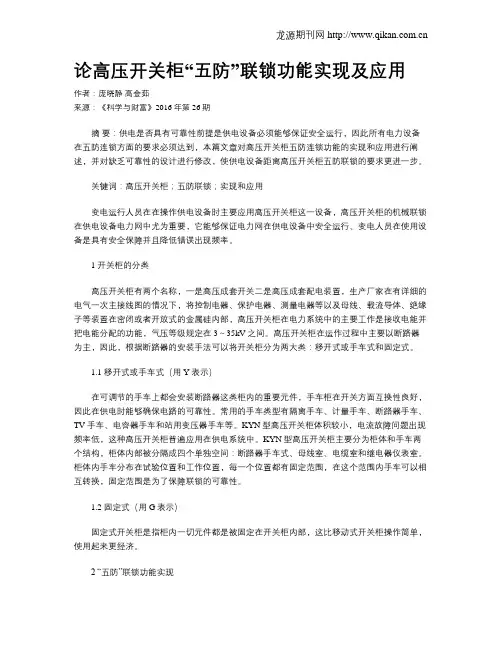

论高压开关柜“五防”联锁功能实现及应用
论高压开关柜“五防”联锁功能实现及应用作者：庞晓静高金茹来源：《科学与财富》2016年第26期摘要：供电是否具有可靠性前提是供电设备必须能够保证安全运行，因此所有电力设备在五防连锁方面的要求必须达到，本篇文章对高压开关柜五防连锁功能的实现和应用进行阐述，并对缺乏可靠性的设计进行修改，使供电设备距离高压开关柜五防联锁的要求更进一步。
关键词：高压开关柜；五防联锁；实现和应用变电运行人员在在操作供电设备时主要应用高压开关柜这一设备，高压开关柜的机械联锁在供电设备电力网中尤为重要，它能够保证电力网在供电设备中安全运行、变电人员在使用设备是具有安全保障并且降低错误出现频率。
1 开关柜的分类高压开关柜有两个名称，一是高压成套开关二是高压成套配电装置，生产厂家在有详细的电气一次主接线图的情况下，将控制电器、保护电器、测量电器等以及母线、载流导体、绝缘子等装置在密闭或者开放式的金属硅内部，高压开关柜在电力系统中的主要工作是接收电能并把电能分配的功能，气压等级规定在3～35kV之间。
高压开关柜在运作过程中主要以断路器为主，因此，根据断路器的安装手法可以将开关柜分为两大类：移开式或手车式和固定式。
1.1 移开式或手车式（用Y表示）在可调节的手车上都会安装断路器这类柜内的重要元件，手车柜在开关方面互换性良好，因此在供电时能够确保电路的可靠性。
常用的手车类型有隔离手车、计量手车、断路器手车、TV手车、电容器手车和站用变压器手车等。
KYN型高压开关柜体积较小，电流故障问题出现频率低，这种高压开关柜普遍应用在供电系统中。
KYN型高压开关柜主要分为柜体和手车两个结构，柜体内部被分隔成四个单独空间：断路器手车式、母线室、电缆室和继电器仪表室。
柜体内手车分布在试验位置和工作位置，每一个位置都有固定范围，在这个范围内手车可以相互转换，固定范围是为了保障联锁的可靠性。
1.2 固定式（用G表示）固定式开关柜是指柜内一切元件都是被固定在开关柜内部，这比移动式开关柜操作简单，使用起来更经济。
KYN28系列开关柜操作说明0106
KYN28A-12高压开关柜操作程序说明一、检修后送电的操作程序：1、投入需送电断路器柜相对应保护的（如主变、发电机、厂变）操作电源，直流220V馈电柜相应合闸电源、相应PT柜直流操作电源。
2、通过手车转运小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左、右把手同时向内拉至把手解锁位置，并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手锁定位置，使手车推进机构与开关柜可靠锁定。
3、将手车的二次插头插入开关柜的二次插座内，并用附带扣件锁定；4、检查开关柜后门（电缆室门、母线室门）和前门（断路器室门、隔离开关室、仪表室门）关闭；打开接地刀闸操作活门，用接地刀闸操作手柄（逆时针方向，“O”方向）断开接地刀，抽出接地刀操作手柄并关闭接地刀操作活门，检查确认接地刀处于分闸状态。
5、检查上柜门（仪表室）内的控制、蓄能、交流等电源开关处于合闸状态（电压互感器二次电压、开口电压开关处于断开位置）、保险给上，柜面各仪表、指示信号灯显示正常且与当前状态相符，关闭上柜门（仪表室门）。
6、检查断路器处于试验位置，且蓄能正常，此时开关柜处于冷备用状态。
7、检查断路器处于分闸位置，用手车推进摇把（顺时针方向）将手车推入开关柜工作位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），工作位置指示灯亮，取出手车推进摇把，此时开关柜处于热备用状态。
8、确认断路器手车处于工作位置，蓄能正常，由远方（监控系统）操作方式控制操作断路器合闸。
9、检查开关柜的带电显示器A/B/C三相高压指示灯L1、L2、L3亮，此时开关柜已处于高压带电状态，检查监控系统、微机保护装置显示的母线电压及出线电流是否处于正常范围，此时开关柜处于运行状态。
二、停电的操作程序：1、远方（监控系统）操作方式控制操作（处在工作位置的）断路器分闸。
2、检查开关柜的带电显示器A/B/C三相高压指示灯L1、L2、L3熄灭，断路器跳闸指示（本体及仪表柜面）正常、蓄能正常。
浅析高压开关柜“五防”机械联锁
高 压 开 关 柜 “ 锁 ” 保 证 电力 网 的 运行 安 联 是 全 ， 保人 身 和设 备 安 全 ， 确 防止 误 操 作 的 重 要 措 施 。ＧＢ ９ ６１ ９ 《 ～３ 千 伏 交流 金属 封 闭开 关 ３ ０— ９ １ ３ ５ 设备》 对此作 了 明确规 定 。常把 “ 联锁 ” 述为 ： 描 防
止误分 （ ） 合 断路器 ， 防止 误 分 （ ） 合 隔离开关 ； 防止 带 电挂（ ） 合 接地线 （ 关 ） 防止 带 接 地 （ 开 ； 开关 ） 合
闸； 防止误 入带 电间 隔 。 以上 五 项 防 止误 操 作 的 内容 ， 简称 “ 五防” 五防” 置一般 可分 为机械 、 。“ 装 电气 和综合 三 类 。 目前 ， 场 上 高 压 开关 柜 类 型 市 很多 ， 大多数 都有 完 善 的 联 锁方 式 。但仍 有 部 分
作 位置 和试验 之 间 时 ， 械 联锁 使 其 断 路器 不 能 机
合闸 ， 同时在 柜正 门装 有提示 性 的“ 红绿 ” 牌 ， 翻 防
固定 式高压 开 关 柜 ， 断 路 器 和 隔离 开 关 的 其
止 误分 （ 断路器 ；２ 合） （ ）断路 器在 合 闸状 态下 ， 手
车 式不 能 由工 作位 置移 至试 验位 置或 由试验位 置
柜的安 全运行 ， 除严格按 规 程操 作 外 ， 还要 提 高开关柜 机械联 锁 的可 靠性 ， 注意保 养 ， 并 防止锈
蚀 、 涩， 卡 保证 机 构灵 活 、 作 维护 方便 。 操 关键词 ：高压 开关柜 ； 防 ； 锁 五 联 中图分 类号 ： ＴＭ５ １ ９ 文献标 识 码 ： Ｂ
作者简介： 杨靖 （９ ７ ） 男 ， 西 洋 县 人 ， 西 省渭 南 市 二 期 抽 黄 建 设 局 助 理 工 程 师 。 １７ 一 ， 陕 陕
10kv高压开关柜“五防”功能
10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。
1、手车式断路器的“五防”联锁：高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。
手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。
2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。
3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。
当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。
4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸）。
5）当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸的操作。
当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车，只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，（防止带电合接地刀闸）和（装挂接地线）。
6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置；这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。
浅析变电站10kV高压开关柜的机械联锁
路接地开关必须满足以下条 件 ：１ （ ）设备停 电前检查带电显示器有 在使用 寿命期 内灵活可靠 ， 并能有效 防潮 、 防霉 、 防锈 、 不卡涩 ， 其结 电 ；２ （ ）手车式断路器拉至试验， 分离位置 ； ０）带 电显示 器显示无 构应 简单 明了， 操作维护方便。 高压开关柜在使用过程 中， 还会遇到 非正规操作” 的情况 。 电； ） （ 与调度核实线路确已停 电。 。 于固定柜的操作方式 ， ４ ”对 其实 由于操作人员 的疏忽或非正常操作力而造成“ 也可 以参考这种方法。 在这种情况下 ， 高可靠的联锁应做到对操作者可 能出现的“ 非正规 ２ ． ４主动式联锁 与被动式联锁 操作 ” 有充分的预 防或阻止能力。即使在 某些 情况下进行 了错误操 对 于“ 五防” 中的每项联锁 要求 ， 论是固定柜还是 手车柜 ， 无 尽 作 ， 也应该 做到错误操作可纠正并且可方便 的恢 复正常操作 ， 不至 管其柜型 、 一次方案存在多样 化 ， 但都可 以设 计出各种方案来 实现 于引起重大 的设备或人 身事故 。 联 锁功能 。归纳起来 ， 机械联锁 主要 有两种形式 ， 即主动式 和被动 结束语 式 。所谓 “ 主动式联锁” 是指在该种联锁状态下 ， 若无正常的解锁条 综上所述 ， 高压开关柜的“ 五防” 机械联锁应达到 以下要 求 ： （ ） 合有关标准及规程 ， 电业安全工作规程》 《 — ５ Ｖ交 １符 如《 、３ ３ ｋ 件， 不会被解锁 ， 从而保证误操作根本无法执行 。 例如 当断路器处于 合闸位置时 ，机械上应保 证隔离开关或 隔离插 头被联锁 而无法操 流金属封 闭开关设备》 。 等 作， 即使错 误操作也不会产生不 良影响 。“ 被动式联锁 ” 是指在该种 （） ２ 联锁功能完整 、 准确 ， 达到五防要求 。 （） ３ 联锁可靠 、 动作灵活 。 联锁状态下 ， 可能由于非正常原因 ， 出现解锁条件 ， 使联锁解锁 。如 在联锁状态下操作隔离开关 或推拉手车 ， 虽然隔离开关尚未动作或 （） ４ 尽可能采用 “ 主动式联锁” 。 隔离 插头没有产生位移 ， 由于联 锁的存在而使断路器分 闸 ， 而 但 从 （） ５ 充分考虑用户对产品的使用需求 。 使 隔离开关或隔离插头的联锁被解 除 ， 显然这种被动式联锁形式会 参考文献 引起 断路器误分 闸。 ［ 中国南方 电网有限责任公 司．／Ｓ ０ ６ ２ ０ 电气操 作导则 １ 】 ＱＣ Ｇ １ ００ — ０４ 高压开关 柜 的设计 中不希 望采用 “ 动式 ” 被 联锁 ， 尽量采 用 ［］ 应 Ｚ． “ 主动式” 联锁 。例如对于手车采用杠杆进 出的开关柜 ， 在断路器合 【 中华人民共和 国国家标准．Ｂ ３０ — １ ３ ３ ｋ ２ ］ Ｇ ９ ６ ９ — ５ Ｖ交流金属封 闭开 闸状 态下 ， 机械上使手车进 出摇柄 的孔被封堵住 ， 摇柄根本无 法插 关 设 备【］ Ｓ． 进， 当然手 车也就不可能移动 。再如操动接地开关的插入孔设计成 作者简介 ： 卢敏 波（９ ９ ） 男， １７ ～ ， 工程师 ， 大学本科 ， 山供 电局 佛 在允许条件下才被打开 ， 否则 ， 该插入孔被封堵 ， 错误的操作就不可 变电一部 ， 从事变电运行工作。 能实施 。现行使用 的各类开关柜 中 ， 有不少机械联锁采用“ 动式 ” 被 联锁 ， 随着开关 柜设计水平 的提高 ， 应尽可能避免这种方式 。 ２５ 五防” ．“ 联锁 的完整性 国家标 准中对于 “ 五防” 的要求 ， 除了防止误分 、 误合 断路器这 条允许提示性的方法外 ， 其余联锁关系必须在开关柜结构 中完备 实现 。 从开关柜 的操作 来看 ， 每一项联锁要求 ， 在一 定的操作程序 都 中体现 出来 ，因此不 管是合闸程序还是分 闸程 序都要达 到联锁要 求。 ２５１防止带负荷分 、 隔离开关 ．． 合 般情况下 ， 固定柜基本上严格做到的断路器合 闸情况下不能 操作 隔离开关 ， 也就不存在带负荷分、 合隔离开关 的情况 。 但在手车 柜中 ， 大多数 产品如 Ｋ Ｎ ６ — ２ （ Ｚ ６ — ２型断路器 ） 能够 Ｙ ３ Ａ ｔＺ 配 Ｎ ７ １ 也 达到在断路器合 闸状态无法操作 手车推进机构 ， 尚有部分产 品仍 但 采用“ 被动式 ” 锁及 电气 联锁 ， 能有效 防止带负荷 操作小 车开 联 不
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜联锁/防止误操作的保护
1.柜内联锁
●接地开关和断路器在分闸位置时，手车才能从“试验/隔离”位置移至工作位置。
手车在中间位置时，开关的操作被机械闭锁。
当手车带有闭锁电磁铁时，该电气联锁也起作用；
●断路器只有在手车处于“试验/隔离”位置或“工作”位置时才能进行合闸操作。
手车在中间位置时，合闸操作被机械闭锁。
当断路器接上电气联锁回路时，该电气联锁也起作用；
●手车在“试验/隔离”位置或“运行”位置而没有控制电压时，断路器无法合闸，仅能手动分闸。
（机械电气联锁）；
●只有在“试验/隔离”位置才能插拔控制线插头；
●接地开关只有手车在“试验/隔离”位置或拉出开关柜时才能合闸；
●接地开关合闸时，手车无法从“试验/隔离”位置移向运行位置（机械联锁）；
2.门板的联锁
●断路器室门打开时，手车无法摇向运行位置；
●手车在运行位置或在中间位置时，断路器室门无法打开；
●电缆室门打开时，接地开关无法操作；
●接地开关分闸时，电缆室门无法打开；
3.柜间联锁
●只有本段母线上所有的手车在试验/隔离位置时，母线接地开关才能合闸；
●当母线接地开关合闸后，本段母线上的所有手车无法从试验/隔离位置移到运行位置（机械电气联锁）；
4.闭锁装置
●活门在手车移开后可用挂锁分别锁定；
●接地开关操作孔可用挂锁锁定；
●断路器手车操作孔可用挂锁锁定；
●断路器室和电缆室门板可分别用挂锁锁定；
5.负荷开关柜的内部联锁
●接地开关分闸时，负荷开关才能合闸。
负荷开关分闸时，接地开关才能合闸；
●接地开关合闸时，才能打开柜体高压部分的电缆室门板。
接地开关合闸后，增加安全的绝缘隔板自动插入负荷开关的断口。
接地开关分闸后，此隔板自动移开；
●电缆室门板关闭后，接地开关才能分闸；
●控制电压断电时，负荷开关只能手动合分闸。
如果滑块和操作孔被锁定，则可以限制负荷开关和接地开关的手动操作；
●配置数字控制保护装置的开关柜，其防误操作主要由编程软件来实现。
但接地开关仍然要靠操作手柄就地操作。
而且负荷开关和接地开关之间操作过程的联锁仍然有效；
开关柜的运行
6.1调试
6.1.1准备工作
开关柜在送电之前，应完成下列调试的准备工作：
●检查可能导致开关柜受损的总体情况；
●目测检查开关装置、手车、动触头、绝缘部件等是否损坏；
●检查主接地母线和柜外的变电站接地导体的联接是否可靠；
●检查开关柜表面油漆是否损伤；
●清除开关柜内所有的剩余材料、不相干的物件和工具；
●用清洁、干燥、不掉废丝的软布擦拭柜体的绝缘件，擦拭绝缘件表面粘附的飞尘和油脂；
●检查真空断路器上的极柱罩的安装是否正确；
●接通辅助和控制电源；
●用手动或电动控制，进行开关装置的操作试验，同时观察相应的位置指示器；
●在不用力的情况下，检查机械和电气联锁的有效性；
●整定保护继电器到要求的整定值，并且用测试设备检查其功能；
●检查运行准备情况和装置上游和下游侧的电气系统的开关状态；
6.1.2起动
●遵守所有相关的安全规程；
●保证开关柜内的断路器处于断开（OFF）状态；
●撤出危险工作区域内的接地和短接线；
●按正常规定程序给开关柜通电，并注意观察信号和指示器；
●有几路进线和几个开关组时，要校验相序；
●依靠所接的高压电源，进行所有的测量并检查所有的功能；。
