2013年中考物理模拟试卷
2013年中考物理模拟试卷
2013年中考物理模拟试卷 5.28一、选择题（本题共12小题，每小题2分，共24分.每小题只有一个选项正确）1．下列数据中，符合事实的是A．家用台灯正常工作时灯丝中的电流约为2A B．夏天室内的最高气温可达60℃C．一名普通小学生的质量约为500kg D．正常人lmin的心跳约70次2．自然界中有许多奥妙的声音，声音是人们交流信息的重要渠道，是日常生活中经常接触到的物理现象。
下列有关声现象的说法错误的是A．能听到自己磨牙声利用的是骨传导B．用超声能击碎人体内的结石，说明声波具有能量C．利用声波和电磁波都可以传递信息D．市区内某些路段“禁鸣喇叭”，这是在声音传播的过程中减弱噪声3．下列物态变化属于熔化的是A．空气中的水蒸气变成雾 B．加在饮料中的冰块化为水C．刚从冰箱里拿出的冰棍周围冒出“白气” D．放在衣柜里的樟脑球会越来越小4．下列实验中，不能说明“流速大小对流体压强有影响”的是A．吹气时纸条 B 用吸管从瓶中 C.吹气时纸片向下 D. 吹气时A管中向上飘吸饮料凹陷水面上升5．中央电视台“芜湖月·中华情”中秋晚会在芜湖成功举办，晚会通过CCTV—1、CCTV—4、CCTV—9三大频道同时并机直播，观众在家中选择不同频道观看电视直播时，实际上是在改变A．电视台发射的电磁波的波速 B．电视台接收的电磁波的波速C．电视台发射的电磁波的频率 D．电视台接收的电磁波的频率6．小李同学对体育比赛中的一些现象进行了分析，其中不正确的是A．短跑选手百米冲刺后很难停下，是因为运动员惯性作用B．射箭运动员用力拉弓，是力使弓的形状发生改变C．皮划艇运动员用力向后划水，利用了物体间力的作用是相互的D．足球运动员头球攻门，是力使足球的运动状态发生改变7．如图所示，两个底面积不同的圆柱形容器A和B（SA＞SB），容器足够高，分别盛有甲、乙两种液体，且两种液体对容器底部的压强相等．若在A容器中倒入或抽出甲液体，在B 容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是A．倒入的液体体积V甲可能等于V乙B．倒入的液体高度h甲一定大于h乙C．抽出的液体体积V甲可能小于V乙D．抽出的液体高度h甲一定等于h乙8．如图所示，是研究“物体动能的大小与哪些因素有关”的实验装置。
2013年中考物理模拟题
中考物理模拟试题一、选择题（每题2分共24分）1.下列数据中最接近实际的是：（）A.一个鸡蛋的质量约为50NB.一张课桌的高度约1.2mC.教室的高度大约是4mD.一盏台灯的功率约为500W2.某同学对下列声现象进行分析.其中错误的是( )3．如图所示，下列成语与其物理知识相符的是（）4．关于四冲程汽油机的工作过程有以下几种说法：①在压缩冲程中，是机械能转化为内能；②在做功冲程中，是内能转化为机械能；③只有做功冲程是燃气对外做功；④汽油机吸气冲程吸入的是空气和汽油混合物。
以上说法中正确的是（）A．只有②③B．只有①③C．只有②④D．只有①②③④5.小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。
则下列说法正确的是（）A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变6．下列四幅图片中对应物理知识的应用，说法中错误．．的是（）A．我国古代建筑上的龙角形铁制装饰物有预防雷击的作用B．火力发电厂把燃料的内能转化成电能C．家庭使用的“稳压器”其作用是调节用电器两端的电压，使用电器正常工作D．若有人触电时，“漏电保护器”会迅速切断电源，对人身起到保护作用7.在下列各物理量的研究中使用相同物理方法的是（）（1）研究压力的作用效果与压力大小、受力面积大小的关系；（2）5欧与10欧的电阻串联在电路中与一个15欧的电阻在同一电路中的效果相同；（3）使用电流表测量电流时要选择合适的量程；（4）“曹冲称象”所采用的物理方法。
A : (1 )与(2 )B:(2 ) 与(3 )C:(1 )与(4 ) D: (2 ) 与(4 )8.如图4所示，电吉它主要由“拾音器”和“音箱”编成，“拾音器”由磁铁和线圈组成．弹动钢弦，相当于线圈切割磁感线运动，在线圈中就会产生对应的音频电流，音频电流经放大后通过音箱，我们就听到了声音．下列与拾音器工作原理相同的电器设备为A．电磁继电器 B．电铃 C．电动机 D．发电机9.对下面各图中所示的情景说法正确的是（）A．加油机相对地面是静止的B．小铁球在水平桌面上受到的重力能使小铁球的运动状态改变C．箱子没有被推动时所受的推力等于摩擦力D．锤头能套紧在锤柄上是因为锤头受到惯性力的作用A B C D10.2012年5月19日在国际田联钻石联赛上海站男子110m 栏比赛中，我国选手刘翔以12 秒97的成绩卫冕冠军。
2013中考物理模拟试卷(含答案)
A ．电暖炉B ．白炽灯C ．电饭煲D ．发电机2013中考模拟考试物 理 试 题一、选择题（本大题共12小题，每小题2分，共24分。
每小题给出的四个选项中只有一个符合题意。
）1．下列对各种自然现象形成原因的叙述中正确的是（ ）A ．春天，冰雪融化汇成溪流 → 液化B ．夏天，自来水管“出汗” → 熔化C ．秋天，草丛上凝结露珠 → 液化D ．冬天，冰冻的衣服晾干 → 凝华2．2004年埃及一家私营航空公司的一架波音737型客机在红海旅游城市沙姆沙伊赫起飞后不久坠入海中，造成机上135名乘客和13名机组人员全部遇难。
空难发生后，搜救人员利用声纳设备探测坠入大海中的飞机残骸。
则以下说法中错误．．的是（ ） A ．声纳设备是利用超声波工作的 B ．声纳设备是利用次声波工作的C ．超声波在海水中传播比在空气中传播的快D ．声纳设备可以探测出残骸所处位置的海水深度3．“五·一”黄金周，小刚和妈妈到苏马湾旅游。
小刚潜入海底观光，在水面下不断下潜的过程中，他受到的浮力变化情况是（不考虑海水密度的变化）（ ） A ．浮力逐渐变大 B ．浮力逐渐变小C ．浮力保持不变D ．浮力先变大后变小4．关于光学知识在日常生活中有着许多的应用，下列说法中错误．．的是（ ） A ．在晴朗的夏日中午，往花的叶子上浇水时，水滴会使阳光会聚，常会把叶子烧焦 B ．汽车驾驶室前边的挡风玻璃不采用竖直安装的主要原因是为了排除像的干扰 C ．白天在房间里照镜子时，为了看清自己的面容，面部应正对着门口 D ．物体被毛玻璃遮住后看不见了是因为毛玻璃是不透光的5．超导是指在一定条件下物质电阻突然消失的现象，超导技术被认为是21世纪最具有战略意义的高新技术。
假设现已研制成功可供实用的超导体材料，那么下列设备中可用这种材料来制作的是（ ）6．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害。
关于家庭电路的下列说法中错误．．的是（ ） A ．更换灯泡或维修电路时要先断开电源 B ．使用测电笔时，能用手接触到笔尾的金属体 C ．增加大功率用电器时，只需换上足够粗的熔丝即可 D ．电路中电流过大的原因之一是使用的电器总功率过大7．2008年第二十九届奥运会是我国首次举办的夏季奥运会，奥运比赛中运动员投掷的链球、铅球、铁饼和标枪都是把物体斜向上抛出的运动。
2013年经典中考物理模拟试卷及答案
2013年物理模拟试卷一、选择题。
1、向平静的水面投入一颗小石子，听见“咚”的一声响，并看见水面荡起了一圈圈的波纹，水中的小鱼立即向四周逃去。
关于以上现象中下列说法不正确．．．的是：（ ） A 、液体也可以振动发声； B 、声音是通过空气传入人耳的；C 、水面荡起的波纹说明声音是以波的形式传播的；D 、声音可以传递信息。
2、物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水。
两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图1所示。
关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是（ ）A.玻璃缸的折射作用B.激光笔发出的光线不绝对平行C.白糖水的密度不是均匀的，越深密度越大D.激光笔发出的各种颜色的光发生了色散3、图2所示四幅图中，需要吸热的自然现象是（ ）4、据悉，到2020年我国将建立自己的空间站“天宫一号”。
关于空间站所使用的供电装置，你认为最可行的是（ ）A ．太阳能电池B ．化学蓄电池C ．柴油发电机D ．风力发电机5、踢毽子是人们喜爱的一项体育活动。
脚将毽子踢出后，下列说法正确的是（ ）A 、毽子飞行过程中受到重力和脚对它的踢力；B 、毽子向上运动过程中，重力势能增加，机械能增加；C 、毽子能继续向上运动是由于毽子具有惯性；D 、由于惯性，毽子下落过程中会越来越快。
6、下列说法正确的是( )A ．只有铁磁性物质才能产生磁场B ．磁感线是由磁场产生的C ．导体在磁场中运动，一定能产生感应电流D ．地球的磁南极位于地理北极附近7、小明骑自行车在沿江大道沿江岸向下游行驶，感觉无风，但堤上柳树的枝叶却在随风飘动，此时的风向是( )A 、向下游B 、向上游C 、向河对岸D 、从对岸吹过来8、暑期，小明同学家新装了一台3kW 的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。

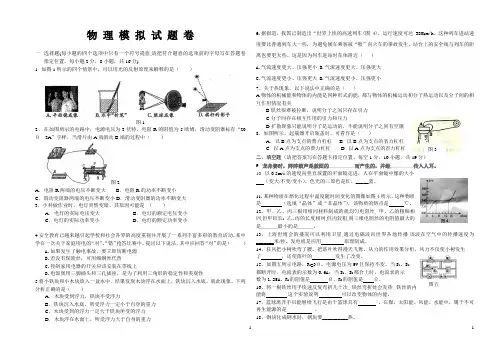

初中物理中考模拟题(2013年)
物 理 模 拟 试 题 卷一. 选择题(每小题的四个选项中只有一个符号提意,请把符合题意的选项前的字母写在答题卷指定位置。
每小题2分，8小题，共16分)1. 如图1所示的四个情景中，可以用光的反射原理来解释的是（ ）图12.．在如图所示的电路中，电源电压为3伏特，电阻R 的阻值为5欧姆，滑动变阻器标有“20Ω 2A ”字样，当滑片由A 端滑动B 端的过程中（ ）图2A ．电阻R 两端的电压不断变大B ．电阻R 的功率不断变小C ．滑动变阻器两端的电压不断变小D ．滑动变阻器的功率不断变大 3．小科做作业时，电灯突然变暗，其原因可能是 （ ）A ．电灯的实际电压变大B ．电灯的额定电压变小C ．电灯的实际功率变小D ．电灯的额定功率变小4.安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动。
某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（ ）A.如果发生了触电事故，要立即切断电源B.若没有保险丝，可用细铜丝代替C.控制家用电器的开关应该安装在零线上D.电饭煲用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性5.将小铁块和小木块放入一盆水中．结果发现木块浮在水面上，铁块沉入水底，就此现象，下列分析正确的是（ ）A ．木块受到浮力，铁块不受浮力B ．铁块沉入水底，所受浮力一定小于自身的重力C ．木块受到的浮力一定大于铁块所受的浮力D ．木块浮在水面上，所受浮力大于自身的重力6.据报道，我国已制造出“世界上快的高速列车(图 4)，运行速度可达 380km/h 。
这种列车进站速度要比普通列车大一些. 为避免候车乘客被“吸”向火车的事故发生，站台上的安全线与列车的距离也要更大些。
这是因为列车进站时车体附近（ ） A.气流速度更大、压强更小 B.气流速度更大、压强更大 C.气流速度更小、压强更大 D.气流速度更小、压强更小7、关于热现象，以下说法中正确的是（ ） A.物体的机械能和物体的内能是同种形式的能，都与物体的机械运动和分子热运动以及分子间的相互作用情况有关B.铁丝很难被拉断，说明分子之间只存在引力C.分子间存在相互作用的引力和斥力D.扩散现象只能说明分子是运动的，不能说明分子之间有空隙 8．如图所示，起瓶器开启瓶盖时，可看作是（ ）A ．以B 点为支点的费力杠杠 B. 以B 点为支点的省力杠杠 C. 以A 点为支点的费力杠杠 D. 以A 点为支点的省力杠杠 二、填空题（请把答案写在答题卡指定位置。
2013年中考模拟物理试题
2013年中考模拟物理试题一、选择题（本题共15小题，共35分。
1-10小题，每个小题给出的四个选项中，只有一个是正确的；11—15小题，每个小题给出的四个选项中，至少有一个是正确的）1．小明做“用托盘天平测物体质量”实验时，用已调节好的天平测量物体质量，发现指针静止时指在分度盘的中央刻度线左侧，要使天平平衡，他接着应该（）A．把横梁右端螺母向右旋出一些 B．把横梁右端螺母向左旋进一些C．把天平右盘的砝码减少一些 D．向右移动游码2．重力相同的a、b两件货物在两台吊车钢索的牵引下竖直向上运动，它们运动的s-t图像分别如图6甲、乙所示，则在图像描述的运动过程中：（）A.它们都做匀速直线运动B.a货物所受重力和钢索对它的牵引力是一对平衡力C.b货物所受重力和钢索对它的牵引力是一对平衡力D.前6秒内，a货物运动的平均速度大于b货物运动的平均速度3.下列实例中，目的是为了增大压强的是( )A．刀刃做得很薄 B．书包带做得较宽C．坦克装有宽大的履带 D．大型平板拖车装有很多轮子4.下列各种现象与其涉及物理知识之间的关系中，错误的是（）A．高原反应--大气压和海拔高度的关系B．飞机飞行时获得升力--流体压强和流速的关系C．水下潜水艇能够上浮--液体的压强和深度的关系D．利用弹簧测力计测力—弹簧的伸长和所受拉力的关系5. 我国的首艘航母“辽宁号”正按计划进行各项科研试验和训练。
歼-15在航母上已试飞成功，大大提升了中国海军的战斗力。
如图，当飞机飞回航母后（）A. 航母将浮起一些，所受浮力减小B. 航母将沉下一些，所受浮力增大C. 航母将沉下一些，所受浮力减小D. 航母始终漂浮，所受浮力不变6．如图所示，体积相同的甲、乙、丙三个物体浸没在水中的浮沉情况，此时甲、乙、丙三个物体所受的浮力分别为F甲、F乙、F丙，则下面关系正确的是（）A．F甲＞F乙＞F丙B．F甲＜F乙＜F丙C．F甲＝F乙＝F丙 D．F甲＝F乙＞F丙7．杠杆在生产生活中普遍使用。
2013年初三物理模拟考试试题
2013年初三物理中考模拟试题姓名 总分85一、单项选择题（每小题3分，共27分）1、图中是一个两面光滑的斜面，∠β大于∠α，同一个物体分别在AC 和BC 斜面受拉力匀速运动到C 点，所需拉力分别为F A 、F B ，所做功分别为W A 、W B ，则：（ ） A 、F A ＝F B ，W A ＝W B B 、F A ＜F B ，W A ＝W B C 、F A ＜F B ，W A ＜W B D 、F A ＞F B ，W A ＞W B2、如右图所示，一质地均匀的圆柱形平底玻璃杯，置于水平桌面中央，杯内水中漂浮着一冰块。
若冰熔化前、后水对杯底的压强分别为P 1、P 2，杯底对桌面的压强分别为P3、P 4，已知ρ水﹤ρ玻璃，则下列关系式中正确得是（ ）A.p 1﹤P 2﹤P 3﹤P 4B.P 1＞P 2＞P 3＞P 4C.P 1＝P 2、P 3＝P 4，且P 1＝P 3D.P 1＝P 2、P 3＝P 4，且P 1﹤P 33、重力相同的a 、b 两件货物在两台吊车钢索的牵引下竖直向上运动，它们运动的s-t 图像分别如图6甲、乙所示，则在图像描述的运动过程中：A.它们都做匀速直线运动B.a 货物所受重力和钢索对它的牵引力是一对作用力与反作用力C.b 货物所受重力和钢索对它的牵引力是一对平衡力D.前6秒内，a 货物运动的平均速度小于b 货物运动的平均速度4、如图4所示“什么情况下磁可以生电”的探究过程，你认为以下说法正确的是（ ）A.让导线在磁场中静止，蹄形磁铁的磁性越强，电流表指针偏转角度越大B.用匝数较多的线圈代替单根导线，且使线圈在磁场中静止，这时电流表指针偏转角度大些C.蹄形磁铁固定不动，使导线沿水平方向运动时，电流表D.蹄形磁铁固定不动，使导线沿竖直方向运动时，电流表指针会发生偏转5、、下列说法正确的是（ ）A. 0摄氏度的冰变成0摄氏度的水内能不变B. 固体清新剂在使用时发生了升华C. 烧开水时壶嘴冒出的“白气”是水蒸气D. 固体、液体很难被压缩是因为分子间存在引力6、在如图5所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（ ） A.A 的示数变小，V1的示数不变，V2的示数变小 B.A 的示数变大，V1的示数变大，V2的示数变小 C.A 的示数变小，V1的示数不变，V2的示数变大 D.A 的示数变大，V1的示数变小，V2的示数变大7、如图所示，小明从滑梯上下滑，在这一过程中，他的A ．动能转化为重力势能B ．重力势能全部转化为动能图48、如图所示电路，电源电压不变，闭合开关S，灯L和L2均发光．一段时间1后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因（）可能是A. 灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路9、小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。
2013年中考物理模拟考试试题
2013年中考物理模拟试卷班级: 姓名: 座号: 评分:考试须知：1. 本试卷共四大题29小题，满分100分。
考试时间100分钟。
2. 试题必须用黑色字迹的钢笔或签字笔作答，不准使用铅笔、圆珠笔和涂改液。
一、选择题：（共26分，1—10为单选题，每小题2分；11－12小题为多选题，每小题31．下列估测中，最接近实际的是：A ．正式比赛的篮球架的篮板高约2.0mB ．常人的正常步行速度约1.2m/sC ．一盏家用白炽灯泡的正常工作电流约2AD ．物理书的质量约1.8kg2．汽油机是由四个冲程不断循环而工作的，图1－1中表示内能转化为机械能的冲程是： 3．蹦床运动是运动员从蹦床弹向空中表演技巧动作的一项体育活动。
当运动员离开蹦床弹向空 中的过程中，运动员具有的：A.动能增加，势能减少B.动能增加，势能增加C.动能减少，势能减少D.动能减少，势能增加 4．下列光学仪器中，能够成放大实像的是： Ａ．放大镜 Ｂ．近视眼镜 Ｃ．照相机 Ｄ．幻灯机5．下列做法中，属于增大摩擦的是：A ．锁生锈不好打开时，将少量食油注入锁孔后，就容易打开了B ．拉链拉不动时，可在拉链上抹一点石蜡，就容易拉了C ．搬运笨重货箱时，可在地上铺几根圆木，就容易推动了D ．汽车失事的马路上流满了润滑油，可在路面上撒些沙子或煤渣子，就更安全了 6．关于机械效率，下面说法正确的是：A ．功率越大的机械，机械效率越高B ．机械效率越高的机械越省力C ．机械效率越低的机械，做的功就越少D ．由于有用功总小于总功，机械效率总小于17．对下列现象的解释，正确的是：A ．用手捏海绵，海绵的体积变小了，说明分子间有间隙B ．封闭在容器内的液体很难被压缩，说明分子间有引力C. 打开香水瓶盖后，能闻到香味，说明分子在永不停息的运动D. 铅笔笔芯用了一段时间后会变短，说明分子间有斥力A B C D 图1－18．—个球，先后在盛有不同液体的容器A 、B 、C 和D 中保持静止，情况如图1－2所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013中考物理模拟试卷一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项最符合题意。
1．广州夏天的较为炎热，可达到的最高气温与下列温度最接近的是( )A ．水沸腾时的温度B ．电吹风吹热风时发热丝的温度C ．冰水混合物的温度D ．人体的正常温度2．如图1所示，是某同学检查视力时的情景，下列说法正确的是( )A ．镜中视力表的像是实像B ．镜中视力表的像比视力表大小相等C ．镜中视力表的像到该同学的距离为6 mD ．镜中视力表的像是光的直线传播形成的3.下列图中，主要描述声音能够传递能量的是( )4.如图3所示,在下列有关电与磁实验的装置图中，能把机械能转化为电能的装置是（ ）5．如图4所示，用弹簧测力计拉着木块在水平桌面上作直线运动，实验记录如下表。
由此可知，木块与水平桌面的滑动摩擦力为（ ）图1C ．回声定位D ．超声波探查B ．敲瓶底火焰摇动A ．探测海深图2图3A ．4.5NB ．1.5NC ．3ND ．2.1N6.悉尼科技大学的研究小组研发了一种独特的复合材料——石墨纸，如图5所示。
其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用。
未来应用非常广泛。
下列说法错误的是（ ）A ．与同体积的钢相比，石墨纸的质量较小B ． 与钢相比，石墨纸的硬度较大C ． 石墨纸是一种环保材料D ．石墨纸是绝缘体，不易导电。
7.如图6所示，这时杠杆处于平衡状态，每只钩码质量相等，当发生下列哪一种变化时杠杆仍能保持平衡? （ ）A ．两边各增加一个同规格的钩码B ．二边钩码增加到原来的二倍C ．两边钩码各向支点处移近一厘米D ．两边钩码各向支点处移远一厘米 8．如图7所示是小丽同学总复习时归纳的图形，其中正确的是( )O图5图7．小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。
平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。
小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。
下列电路图中符合要求的是：( )10．一次家庭探究活动中，小明把一个正在发光的灯泡放到U 形磁体中间，惊讶的发现了灯丝在晃动。
关于这种现象，下列说法正确的是( )A. 灯丝晃动是一种电磁感应现象B. 灯丝晃动是内能转化成了机械能C. 灯丝晃动是受到磁体的吸引作用D. 灯丝晃动是磁场对电流的作用11. 体重600N 的小强和体重400N 小丽进行爬山比赛，大家都从山脚爬上山顶，小强所用时间是650s ；小丽所用的时间400s ．比较小强、小丽、所做的功W 1、W 2和做功的功率P 1、P 2之间大小的关系是A ．W 1＞W 2 P 1＜P 2B ．W 1＞W 2 P 1＞P 2C ．W 1＜W 2 P 1＜P 2D ．W 1＜W 2 P 1＞P 2图9图8．下列符合安全用电要求的是( )A．可以在低压导线上晾晒衣服B．发生电火灾时，要迅速给着火的物体泼冷水C．为了使用方便，将三脚插头改成两脚插头使用D．煤气泄漏后不要点灯，防止开关闭合时产生电火花引起火灾二、填空作图题（共25分）1３．夏天很多家庭使用电热蚊香，电热蚊香使用时是把_______能转化为_________能。
使用过程中闻到蚊香的香味是因为分子_____________。
14. 如图11所示,表示_______成像情况(近视眼或远视眼), 正确矫正时所用的眼镜是________(凸透镜或凹透镜)图1115、下面是同学们做过的一些物理实验情景图，请你对这些实验现象分别进行分析并得出结论。
（1）如图12所示：迅速击打硬纸板，板上的鸡蛋落入杯中.是因为；图12（2）如图13所示，滚摆在竖直平面内上下往复运动，可以说明的一个物理问题是：；滚摆上下往复运动的过程中，你将会看到它上升的高度逐渐降低．产生此现象的原因是：.16．图14是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变 (选填“强”或“弱”)，当电流变化到一定值时，衔铁与触点 (选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。
17. 如图15所示 ，通过完成光线经过凸透镜后的光路图，确定光源S 所成的像的位置。
18.如图16所示，盛热水的茶杯中有一片茶叶，茶叶的体积为1×10-8m 3，则这片茶叶受到的浮力为 N 。
若茶叶重1.5×10-4N ，请在图中画出茶叶所受浮力和重力的示意图，并根据作图判断出茶叶将_____ （填“上浮”、“下沉”或 “悬浮”）。
（g =10N/kg ）图14 图13S图1519.如图17所示，请作出F1F2的力臂，根据做出的力臂大小可知，_____的力臂更长（填F1或F2），更_______(省力或费力)。
三、解析题（共18分）20.小芳利用电阻值分别为R 1=100Ω、R2=50Ω的两根电阻丝，两个开关（S 1、S 2）和若干电线，设计一台有低、中、高三档不同的电功率的电取暖器，简化后的电路图如图18所示．求：（1）电取暖器工作于低档时，S 1、S 2的断开或闭合情况是怎样的？画出等效电路图，此时电路的电流的电功率多大？（2）电取暖器工作于高档时，S 1、S 2的断开或闭合情况是怎样的？画出等效电路图，此时电路的干路电流和电功率多大？图16 图17F 1F 2图18低档等效电路图高档等效电路图．小林要提起重800N的物体，底面积是５×10-5m2但是他的最大拉力只有300N．于是，他找来了一些滑轮，想利用滑轮组提起这个重物．(1)求货物放在水平地面时，货物对地面的压强？(2)已知每个滑轮重20N，小林想站在地上向下拉绳，他最好选择图中________滑轮组来提起重物(选填“a”，“b”或“c”)．(3)请在所选的图中画出正确的绕绳方法；(４)如果小林的实际拉力是300N，求出所选滑轮组的机械效率．四、实验探究题（共21分）22．王聪同学在探究凸透镜成像的实验中，遇到以下下问题：（1）凸透镜的焦距模糊不清，请你说出测量凸透镜焦距的其中一个方法？（2）在探究凸透镜成像的实验中，由于蜡烛火焰的高度不合适，在光屏上得到如图20所示不完整的像，要得到蜡烛火焰完整的像，应将蜡烛向调节（填上或下）；图20图甲图乙23．小羽同学在学校运动会上获得一枚奖牌，他想测出这枚奖牌的密度。
做了如下实验。
(1)首先用托盘天平测奖牌的质量。
操作如图甲所示，请指出其中的错误：A. ；B. ；C. 。
后来他在老师的的辅导下及时纠正错误，正确地测出奖牌质量为65.6g 。
(2)接着他开始测奖牌的体积，但因奖牌体积较大，放不进量筒，因此利用一只烧杯，按如图乙方法进行测量，测得奖牌体积是 cm 3。
(3)算出奖牌的密度为 kg/m 3。
24．在做“伏安法测量定值电阻”的实验中，小明同学设计了如图22甲所示的电路，请你完成下列问题.图22 图211）该实验的原理是 .（2）把示连接好实物图连接好，要求滑片向左移动时电流表读数变大。
（3）连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于断路造成的.（4）调节滑动变阻器，把测量的几组数据描成如图9乙所示的图象，则该电阻的阻值R=______Ω.(5)完成上述实验后，小明还想测量一段电炉丝的电阻Rx，可是在连接电路时，发现电压表和滑动变阻器都已损坏. 于是小明就利用刚才已测得的定值电阻R，重新设计并连接了电路.电源电压未知且恒定不变. （使用原有器材，开头、导线数目不限）请你在右侧的虚线框内画出小红完成实验设计的电路图。
请把下列实验步骤补充完整：①_____________________________________________________________；②_____________________________________________________________．电阻表达式：Rx=______________．【参考答案】二、填空 作图题（共25分）13 、 机械能、内能、扩散 (3分) 14、近视眼、 凹透镜 (2分) 15、1）鸡蛋有惯性（1分），（2）动能和势能可以相互转化（1分），由于存在着（摩擦和空气）阻力的作用 或 由于存在摩擦和空气阻力，使机械能逐渐减少（2分）16、强、2 (2分)17、(3分)18、1.×10-4N (2分)下沉 (1分) （作图3分）19、F1 、省力 （2分）（作图3分） F=1.×10-4NG=1.5×10-4N l 2三、解析题（共18分） 20解：（等效电路图各2分）（1）当工作于低档时，只有R1接入电流，则S1闭合，s2断开； I1＝RU ＝Ω100220V ＝2.2A---------(1分)P 1= UI 1= 220V × 2.2A = 484 W ---------(1分) ．（2）当工作于高档时，两电阻并联，即两开关均闭合． I2＝2R U ＝Ω50220V ＝4.4A---------(1分)I 总 = I1 + I2 = 2.2A +4.4A =6.6 A---------(1分) P 总= UI 总= 220V ×6.6A = 1452 W ---------(1分) 21、解：P=SF =25105800Nm-⨯ = 1.6 × 107Pa --- （2分）(1)C -------(1分) (2)如图-------(3分) (3) η=总有W W =FSGh =FnhGh =FnG =3300800N ⨯N = 88.9%-------(3分)F 1F 2l 1四、实验 探究题（共21分）22、（1）把凸透镜正对太阳光，移动凸透镜在另一边形成一个最小最亮的光点，测出光点到凸透镜的距离就是焦距。
-------(3分)（2）上。
-------(1分)23、(1) A ：用手拿砝码 B ：物体和砝码位置放反 C ：调节天平平衡时游码未调零-------（每空1分，共3分）(2) 8 (3) 8.2×103 -------------（每空2分，共4分） 24、（1） R =IU 或欧姆定律；（2） ；（3）电阻R ；（4）3；----------（各1分，共4分） （5）-----------------（2分）实验步骤：闭合S ，先测出R 的电流I 1；-------(1分)拆下电流表，接到另一支路上，测出R x 的电流I 2。
-------(1分) 表达式：RX =21I R I -------(2分)。
