加工中心加工工艺流程时间表
CNC程序管理规定
CNC程序管理规定（A0 版）1、目的（Purpose）确保本公司所有纵切机床、加工中心、车削中心、中走丝线切割设备的数控程序的编制与确认、储存与上传、领用及删除、变更等过程处于受控状态。
2、适用范围（Scope）适用说所有加工程序的管理。
3、职责权限（Responsibilities）3.1 编程工程师负责数控程序的编制、修改、储存、上传及发放；3.2程序主管负责对数控程序进行批准；3.3 检验员或质量工程师对新程序首件产品进行确认；3.4 生产人员负责程序的领用、机床调试、首件加工；3.5 IT负责管理服务器自动备份程序。
4、文件内容（Procedure）4.1数控程序的创建4.1.1程序工程师根据图纸、工艺及使用设备结合自身编程、加工经验，合理安排加工顺序、合理选择刀具、合理附于相应切削参数，保证编制程序加工使用中安全、高质量、高效率的原则创建程序，程序工程师在编制CNC 程序时，同图号产品存在多个规格时程序只能设置一个“宏变量”（走心机用）来控制规格间的切换或者一个编码规格对应一个程序。
4.1.2数控程序创建后，再编制《加工中心程序单》，进行试生产，由生产调试员进行调试，调试合格，自检、专检合格后交由操作工生产，进行首件检测，并记录数据。
操作工首件自检、专检合格后，方可进行正常生产，此时程序才能进行固化受控。
调试过程中发现程序方面的问题需向程序工程师反馈，由工程师进行改进。
(由工程师重新对程序进行优化并固化)4.1.3编程固化后，程序工程师编制《加工中心程序单》，由编程主管审批，《加工中心程序单》经批准，即认为该程序受控。
4.1.4受控的程序由程序工程师按服务器CNC:/work/CNC program。
路径传递至机加现场电脑的指定存放区域，现场班长和调试工有权限调取。
4.1.5纸质《加工中心程序单》由文控人员归档，电子版的由编程工程师按指定路径归档，受控的程序单需下发至生产部机加组和供应链计划，计划员应在收到程序单或确认好程序时间(加工时间)后，方可将此产品排入生产计划。
典型零件加工工艺流程
典型零件加工工艺(轴类，箱体类，齿轮类等）轴类零件的一. 轴类零件的分类、技术要求轴是机械加工中常见的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。
按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等.根据轴类零件的功用和工作条件，其技术要求主要在以下方面：⑴尺寸精度轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。
⑵几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。
其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。
⑶相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。
⑷表面粗糙度轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。
支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3.2μm。
⑸其他热处理、倒角、倒棱及外观修饰等要求。
二、轴类零件的材料、毛坯及热处理1．轴类零件的材料⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。
⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。
毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。
2．轴类零件的热处理锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。
调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。
表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形。
加工中心工艺流程
加工中心工艺流程加工中心是一种高效的金属加工设备，通过它可以实现多种工艺的加工。
下面将为大家介绍一下加工中心的工艺流程。
加工中心的工艺流程一般包括以下几个步骤：1. 零件设计：首先要根据产品的要求进行零件的设计。
设计人员根据产品的需求和功能，制定出零件设计的方案。
设计方案包括了零件的形状、尺寸、材料等方面的要求。
2. 加工准备：加工准备是指在加工中心加工之前的准备工作。
包括选择合适的加工工艺、加工方法和刀具等。
根据零件的特点和要求，选择合适的加工工艺和方法。
同时，还要根据加工的需求选择合适的刀具。
3. 制定加工方案：在进行加工之前，需要制定详细的加工方案。
根据零件的设计和加工要求，确定加工工艺和加工步骤。
制定加工方案的目的是保证加工的效率和质量。
4. 加工操作：加工操作是指对零件进行具体的加工工艺。
首先要将零件固定在加工中心的工作台上。
然后，根据加工方案，选择合适的刀具和加工工艺进行加工。
加工中心具有多个轴向的运动，可以实现复杂的零件加工。
5. 检验和修正：加工完成后，需要对零件进行检验和修正。
检验的目的是检查加工的精度和质量是否满足要求。
如果不满足要求，需要对零件进行修正。
修正的方式可以是采用其他刀具或调整工艺等方式。
6. 表面处理：加工完成后，可以对零件进行表面处理。
表面处理可以提高零件的美观程度和耐腐蚀能力。
常见的表面处理方式有喷涂、电镀、打磨等。
7. 成品包装：最后，将加工完成的零件进行包装。
包装的目的是保护零件，防止受到损坏。
根据零件的特点和用途，选择合适的包装方式。
以上就是加工中心的工艺流程。
通过加工中心的高效加工能力，可以满足各种零件加工的需求。
加工中心的应用范围广泛，常见于汽车、航空、船舶等行业。
随着科技的不断发展，加工中心的加工精度和效率也在不断提高，为各种行业的生产提供了有力的支持。

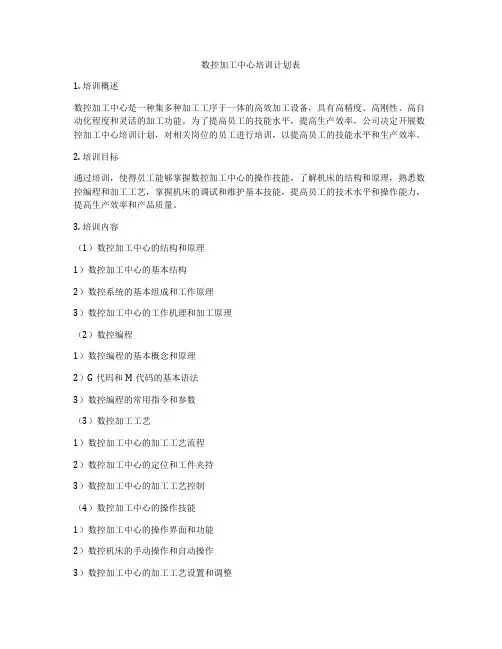

数控加工中心培训计划表
数控加工中心培训计划表1. 培训概述数控加工中心是一种集多种加工工序于一体的高效加工设备，具有高精度、高刚性、高自动化程度和灵活的加工功能。
为了提高员工的技能水平，提高生产效率，公司决定开展数控加工中心培训计划，对相关岗位的员工进行培训，以提高员工的技能水平和生产效率。
2. 培训目标通过培训，使得员工能够掌握数控加工中心的操作技能，了解机床的结构和原理，熟悉数控编程和加工工艺，掌握机床的调试和维护基本技能，提高员工的技术水平和操作能力，提高生产效率和产品质量。
3. 培训内容（1）数控加工中心的结构和原理1）数控加工中心的基本结构2）数控系统的基本组成和工作原理3）数控加工中心的工作机理和加工原理（2）数控编程1）数控编程的基本概念和原理2）G代码和M代码的基本语法3）数控编程的常用指令和参数（3）数控加工工艺1）数控加工中心的加工工艺流程2）数控加工中心的定位和工件夹持3）数控加工中心的加工工艺控制（4）数控加工中心的操作技能1）数控加工中心的操作界面和功能2）数控机床的手动操作和自动操作3）数控加工中心的加工工艺设置和调整（5）数控加工中心的维护和检修1）数控加工中心的日常维护和保养2）数控机床的常见故障和排除方法3）数控加工中心的安全操作规程4. 培训方式（1）理论培训采用课堂教学的方式，由公司邀请专业的技术人员进行授课，讲解数控加工中心的结构和原理、数控编程、加工工艺等知识内容。
（2）实操培训安排员工进行数控加工中心的实操操作，通过实际操作提高员工的技能水平和操作能力。
5. 培训教材为了方便员工学习，提供以下教材：（1）《数控加工中心操作与编程》（2）《数控加工中心维护与保养》（3）《数控加工中心实操指南》6. 培训时间为了方便员工学习，公司决定分阶段进行培训，安排如下培训时间：（1）理论培训：每周安排两天，共计4周（2）实操培训：每周安排三天，共计6周7. 考核评定为了检验培训效果，安排如下考核评定：（1）理论考核：每周进行一次理论知识考核（2）实操考核：每周进行一次实操操作考核（3）最终考核：培训结束后进行综合考核评定，合格者获得培训证书8. 培训师资公司邀请具有丰富实践经验和教学经验的专业技术人员担任培训教师，确保培训质量。
铝型材加工工艺流程
铝型材加工工艺流程产前准备→领取材料→下料→冲孔铣加工→型材保护→检验→入库1 产前准备1.1 生产部接到设计部发放铝型材加工图及综合目录明细表，计划中心发放生产任务计划通知单后，详细核对各表单上数据是否一致。
1.2 按图纸及明细表编制工序卡，下发铝型材加工图及工序卡到相关操作者。
2 领取材料2.1 生产部按明细表开材料领用单。
2.2 按单领用材料，确认型号、规格、表面处理方式及数量。
3 下料3.1 用德国产DG104 型双头斜准切割机，按加工图尺寸下料。
3.2 下料时型材要靠紧定位面，夹紧装置把型材夹正、夹紧，型材长度过长时须增加支撑防止因重力产生的变形。
3.3 切割时注意保护铝材装饰面。
3.4 在明显处贴标识，填写对应工程名，工序号，图纸号，操作者名，及检查员检验结果，切割后的半成品应堆放整齐，以便下一道工序的使用。
3.5 切割机要经常性地保养，切割机使用时锯片必须经常注油。
3.6 工作台面必须保持干净，避免切割时的铝屑与铝材磨擦，造成划痕。
4 铝材冲孔、铣加工4.1 冲孔使用国产XCT-1100A 型冲床，冲孔前接上电源开关让设备空转无异常后开始安装冲压模具。
4.2 模具须专业人员安装，安装时调整上下模间隙，用废料进行试冲合格后开始冲压。
4.3 铝材冲孔后，切口必须平整、光滑。
4.4 冲孔过程中，应时常检查上模中的料落是否退出，模具是否松动，如有问题必须做好相应措施解决。
4.5 铣加工使用国产ZX32 钻铣床或德国产加工中心，按加工图进行加工，注意保护装饰面。
4.6 在明显处贴标识，填写对应工程名，工序号，图纸号，操作者名，及检查员检验结果。
5 型材保护5.1 铝材擦拭干净后进行贴膜保护，贴在铝材上的塑料膜两端的超出部分不宜过长，以免浪费。
5.2 贴膜后的铝材应光滑，不能有皱痕与裂口。
5.3 贴膜完毕，应按要求堆放。
6 检验6.1 核对各工序有无漏加工，检验员有无漏检，标识上有无漏项。
6.2 按加工图检验，不合格品返修，返修仍达不到图纸要求的报废。

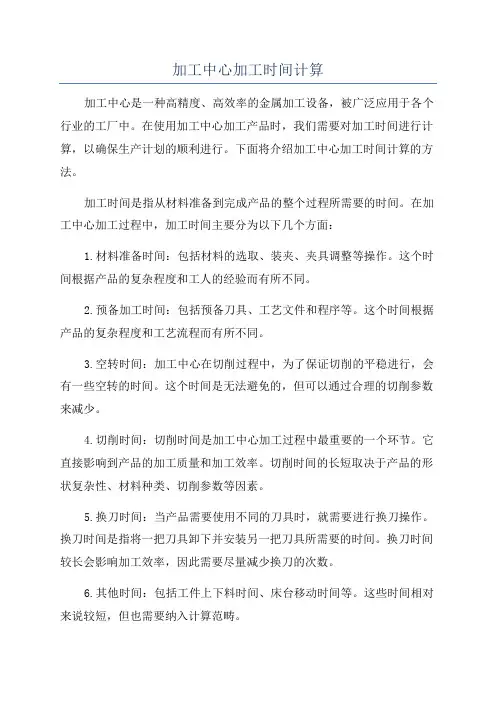

加工中心加工时间计算
加工中心加工时间计算加工中心是一种高精度、高效率的金属加工设备，被广泛应用于各个行业的工厂中。
在使用加工中心加工产品时，我们需要对加工时间进行计算，以确保生产计划的顺利进行。
下面将介绍加工中心加工时间计算的方法。
加工时间是指从材料准备到完成产品的整个过程所需要的时间。
在加工中心加工过程中，加工时间主要分为以下几个方面：1.材料准备时间：包括材料的选取、装夹、夹具调整等操作。
这个时间根据产品的复杂程度和工人的经验而有所不同。
2.预备加工时间：包括预备刀具、工艺文件和程序等。
这个时间根据产品的复杂程度和工艺流程而有所不同。
3.空转时间：加工中心在切削过程中，为了保证切削的平稳进行，会有一些空转的时间。
这个时间是无法避免的，但可以通过合理的切削参数来减少。
4.切削时间：切削时间是加工中心加工过程中最重要的一个环节。
它直接影响到产品的加工质量和加工效率。
切削时间的长短取决于产品的形状复杂性、材料种类、切削参数等因素。
5.换刀时间：当产品需要使用不同的刀具时，就需要进行换刀操作。
换刀时间是指将一把刀具卸下并安装另一把刀具所需要的时间。
换刀时间较长会影响加工效率，因此需要尽量减少换刀的次数。
6.其他时间：包括工件上下料时间、床台移动时间等。
这些时间相对来说较短，但也需要纳入计算范畴。
为了准确计算加工时间，我们可以采取以下方法：1.统计方法：通过实际操作，将每个环节的时间进行统计，并做好记录。
根据多次实验的数据计算出平均值，以此为基础进行计算。
2.经验法：根据工人多年的经验，结合产品的特点，可以对加工时间进行估算。
虽然这种方法不够精确，但在一些情况下可以提供一个较为准确的数据。
3.工时系统：一些大型工厂采用工时系统来进行加工时间的计算。
这种系统会记录每个操作的时间，并进行实时统计和分析，从而提供准确的加工时间。
在计算加工时间时，需要注意的是不同的产品可能存在差异，因此需要针对具体产品进行计算。
此外，加工时间的计算还需要考虑到刀具的磨损和加工中心的稼动率等因素，以提高加工效率和降低成本。
cnc加工工艺流程【图解】
操作者必须熟悉加工中心操作使用手册和机床性能，并有实际操作的经验，熟悉加工工艺流程，才具备操作CNC加工中心的资格。
一、开机前准备：1.机床在每次开机或机床按急停复位后，首先回机床参考零位（即回零），使机床对其以后的操作有一个基准位置。
2.装夹工件：3.工件装夹前要先清洁好各表面，不能粘有油污、铁屑和灰尘，并用锉刀（或油石）去掉工件表面的毛刺。
4.装夹用的夹具等高铁一定要经磨床磨平各表面，使其光滑、平整。
码铁、螺母一定要坚固，能可靠地夹紧工件，对一些难装夹的小工件可直接夹紧在虎钳上。
5.机床工作台应清洁干净，无铁屑、灰尘、油污。
6.锁板加工时，垫铁一般放在工件的四角，对跨度过大的工件须要在中间加放等高垫铁，以防止变形。
7.根据图纸的尺寸，使用卡尺检查工件的长宽高是否合格。
8.装夹工件时，根据编程作业指导书的装夹摆放方式，要考虑避开加工的部位和在加工中刀头可能碰到夹具的情况。
9.工件摆放在垫铁上以后，就要根据图纸要求对工件基准面进行拉表，工件长度方向误差小于0.02mm，顶面X、Y方向水平误差小于0.05mm。
对于已经六面都磨好的工件要校检其垂直度是否合格。
10.工件拉表完毕后一定要拧紧螺母，以防止装夹不牢固而使工件在加工中移位的现象。
11.再拉表一次，确定夹紧好后误差不超差。
12.工件碰数：对装夹好的工件可利用碰数头进行碰数定加工参考零位，碰数头可用光电式和机械式百分表三种，碰边方法有分中碰数和单边碰数两种，分中碰数步骤如下：碰数方法：光电式静止，机械式转速450~600rpm。
一、光电式：分中碰数手动移动工作台X轴，使碰数头碰工件一侧面，当碰数头刚碰到工件使红灯亮时，就设定这点的相对坐标值为零；再手动移动工作台X轴使碰数头碰工件的另一侧面，当碰数头刚碰上工件时记下这时的相对坐标。
二.机械式：分中碰数手动移动工作台X轴，使碰数头碰工件一侧面，当碰数头与工件发生偏心时，就设定这点的相对坐标值为零；再手动移动工作台X轴使碰数头碰工件的另一侧面，当碰数头与工件发生偏心时记下这时的相对坐标三.百分表：对于特殊工件无法使用前两种时，首先把百分表固定在主轴上一点，以此点为圆心，百分表力臂为半径，手动旋转主轴，并移动X轴到合适的位置，使百分表表针分别在工件左边和右边显示相同的数，以取得其中心数。
机加工工艺流程图
生产加工工艺流程图一、制造工艺流程表NO 工程名称作业内容管理项目记录操作人员1 原材料入库原材料入库先入先出原材料出库表仓库检验保管员2 原材料进口检查实施进口检查N/A 外部采购合同书，输入检验报告3 原材料储存移动至原材料仓库保管分规格保管作业日志4 原材料分出原材料工程投入先入先出原材料出库表5 原材料加工产品的加工按顺序进行作业日志精工车间技术人员6 切割原材料切割尺寸生产作业指导书7 车床加工产品的精密加工尺寸生产作业指导书8 铣床加工产品的精密加工尺寸生产作业指导书9 表面毛刺处理表面毛刺处理去除毛刺生产作业指导书10 表面研磨表面粗度研磨粗度生产作业指导书11 一次超声波洗涤超声波洗涤作业去除异物生产作业指导书12 表面处理表面着色外周管理生产作业指导书13 激光条纹激光打标外周管理生产作业指导书14 产品组装产品组装产品的结合性作业日志15 二次超声波洗涤超声波洗涤作业去除异物作业日志16 成品检查最终检查N/A 检验报告检验员17 包装作业包装作业包装状态作业日志内外包装操作工18 标签作业贴标签N/A 作业日志19 仓库保管、入库包装成品N/A 仓库保管、成品入库表仓库检验保管员20出库产品出库N/A成品出库表原材料来料检查原材料粗加工精加工☆成品检查打标打孔、攻牙车床加工出库仓库保管、入库铣床加工原材料入库原材料储存原材料分出热处理表面研磨☆表面毛刺处理数控加工二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序三、有关制造工艺流程图的详细说明○使用了通过STM F136机械性能和物理性能验证的不锈钢（17-4 PH）。
○将原材料切割成所需的大小及形状。
○利用切割机分料初步加工之后，再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围。
接着利用攻螺丝机加工螺孔，然后再用研磨机实施研磨加工。
该工艺属主要控制项目和控制点。
○加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。
