涂装生产线有哪些组成部分
汽车涂装生产线生产流程
汽车涂装生产线生产流程汽车涂装生产线是指汽车工厂里的涂装车间所使用的设备及其生产工艺流程。
涂装生产线是一个复杂的机电系统，由多个生产单元组成，通常包括机械清洗、半干燥、喷涂、烘干和焊接等环节。
下面我们将详细介绍汽车涂装生产线的生产流程。
1. 预处理在涂装生产线的第一道工序中，需要将汽车表面的油污、尘埃、锈蚀等杂质进行清洗。
清洗水的温度和硬度需要控制在一定范围内，以确保清洗的效果和不对车身造成损伤。
一般使用高压喷枪、旋转冲洗器、浸泡槽等多种清洗机器设备，清洗流程及清洗液的选择会影响到涂装质量的好与坏。
2. 加热干燥预处理完成后，车辆需要被送到热风干燥室进行加热干燥，以使水分和油分完全蒸发。
通过加热风干燥，将杂质彻底清除，保证车身表面完全干燥。
加热干燥后的汽车将被送入涂装区域。
3. 底漆喷涂底漆是汽车涂装中非常重要的一个环节。
此环节涉及到底漆的颜色、色泽、亮度等多个方面。
一般底漆使用自动式旋转式、喷涂式的喷漆机进行作业。
喷涂速度要保持一定的节奏，喷头间隔和喷角度、喷涂距离等都会影响到涂层均匀度和颜色饱和度的平均程度。
4. 空气万向喷涂空气万向喷涂技术是新的涂装技术，主要是利用喷泵产生的高速气流将涂料颗粒加速喷出，直接击中正在涂装车身表面，使没有较大的流动的振动和液流动力的难题，从而在高质量的涂装效果。
5. UV工业烘干在烘干环节，汽车会通过特殊的烘干道进行干燥。
烘干的时间和温度都需要进行严格的控制，以避免出现干燥不良的情况。
UV工业烘干一般流程特别快，不同于传统烘干炉，其通过高温高压快速的短时间内加工干燥的方法显示高新技术的独特魅力。
6. 上漆上漆是指对车身进行喷漆，上漆一定要选择专业的喷漆师操作。
要对喷漆颜色、涂层均匀度、厚度以及烘干完成度进行严格的控制，这样才能保证涂装效果和质量。
上述是汽车涂装生产线的生产流程，涂装生产线的工艺环节相当复杂，需要掌握高交叉产业的技术。
在未来，汽车涂装生产线将更加关注环保和效率。
喷涂生产线设备
喷涂生产线设备喷涂生产线设备是一种高效率的工业生产设备，目的是用高速流动的喷涂材料对工业产品进行表面喷涂，使产品表面更具防腐、美观、耐用等特性。
喷涂线生产设备分为局部喷涂生产线和整体喷涂生产线两种类型，根据不同产品的喷涂需求进行选择。
喷涂生产线设备包括多个组成部分，如：喷涂室、喷涂装置、送风设备、照明设备、通风设备、喷枪、输送装置、加热设备、涂层分离器、除尘设备和废气净化设备等。
首先，喷涂室是喷涂线生产设备的核心部分，是喷涂作业区域，其主要的作用是提供清洁、安全和灵活的喷涂环境。
喷涂室采用不锈钢以及其他防腐材料制成，具有优良的防腐能力，可以有效隔离外界的灰尘、异味和细菌。
此外，喷涂室还需要装有喷涂板和喷涂屏，用于分隔喷涂区域和运输区域，并且防止喷涂飞溅物污染其他区域。
其次，喷涂装置是喷涂生产线设备的关键组成部分，其将喷涂材料馈送到喷枪，并喷涂在工业产品的表面上。
喷涂装置包括喷涂泵、膜压管、过滤器和电动减压阀等组成部分，其主要特点是高效、低噪音和低能耗。
再次，送风设备、照明设备和通风设备是喷涂线生产设备中不可或缺的组成部分，其分别保障了良好的气流通畅和光照条件，保持了喷涂作业的质量和正确性，增加了喷涂工况下的工作舒适性和安全性。
第四，喷枪是喷涂设备的承载体，喷涂室内的喷枪需要具有高强度、耐磨损、有效防止堵塞等特点。
常见的喷涂枪包括传统的压缩空气喷枪、高压无气喷涂机和电动喷涂机等。
第五，输送装置是喷涂生产线设备中的主要参数之一，通常用于将产品在喷涂室内以一定的速度移动，以实现均匀喷涂。
这些输送输送装置通常由传送带或滚轮等部分组成。
第六，加热系统是喷涂线生产设备的热源提供设备，其将电源进一步转化为热能，通过加热喷涂室内的气流，提高喷涂的速度和质量。
第七，涂层分离器和除尘设备是喷涂生产线设备中的关键部分，对于维护室内的环境清洁和空气质量具有非常重要的作用。
涂层分离器常用的有干式和湿式分离器，而除尘设备则可以采用多种不同的滤料和净化方法。
涂装培训资料
涂装生产工艺一、涂装部门简介涂装部门主要从事车身整车涂装，始建于2009年12月。
涂装部门由生产管理、技质管理、综合管理、生产车间四部分组成。
车间拥有四大设备生产流水线：前处理电泳线，PVC 线，中涂线、面漆喷涂线。
其中前处理电泳线采用阴极电泳，槽液的稳定性好、电泳漆膜外观质量好、物理性能好，整条流水线具有相当高的技术含量和自动化水平。
生产节拍为2.5分钟一台车，生产能力为15万辆/年。
涂装工艺流程图二、涂装工艺汽车涂装是汽车制造的主要工艺之一。
涂装是指将涂料覆于工件物面上，经干燥成膜的工艺。
涂装工艺是根据产品（汽车）的涂装要求、涂层的标准及使用条件和涂装施工现场条件而进行设计的。
它由若干道工序组成，包括前处理工艺、密封胶工艺、涂刮腻子工艺、中涂工艺和面漆工艺。
在实际生产过程中涂装工艺通过涂装关键工序明细表、涂装工艺质量控制点明细表、油漆检验卡片、涂装工艺卡片、操作规程、材料消耗定额表等工艺文件来表示。
涂装主要有三大作用：保护作用（防腐蚀、抗老化和耐各种介质的作用）；装饰作用和特种功能。
涂装厂共设有五个质量控制点：脱脂、电泳、涂焊缝密封胶、喷中涂漆、喷面漆。
（一）常用涂装方法：常用的涂装方法有：电泳涂装法、空气喷涂法和静电喷涂法1、电泳涂装法一种特殊的涂膜形成过程，是将具有导电性的被涂物浸渍在电泳涂料槽中作为阳极（或阴极），在槽中另设置与其相对应的阴极（或阳极），并在两极之间通直流电，在被涂物上析出均一、水不溶涂膜的一种涂装方法。
（我们公司采用阴极电泳涂装法：即被涂物为阴极）2、空气喷涂法利用压缩空气的气流将涂料雾化成雾状，在气流带动下，涂到被涂表面的一种涂装方法。
3、静电喷涂法一种比较先进的喷涂法。
是以接地的被涂物作为阳极，涂料雾化漆或栅栏作为阴极，利用同性相斥、异性相吸的原理，并借助于高压静电场的作用，使喷枪射向工作的漆雾带电，并在电场的作用下把带电漆雾迅速移向带异种电荷的工件表面，从而形成均匀的漆膜的一种涂装方法。

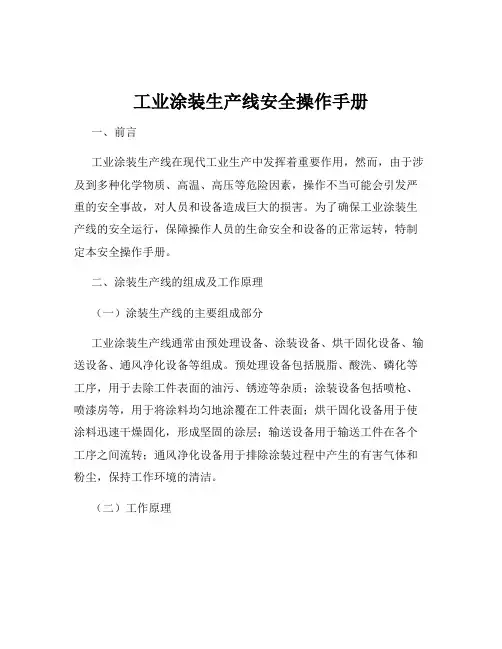

工业涂装生产线安全操作手册
工业涂装生产线安全操作手册一、前言工业涂装生产线在现代工业生产中发挥着重要作用，然而，由于涉及到多种化学物质、高温、高压等危险因素，操作不当可能会引发严重的安全事故，对人员和设备造成巨大的损害。
为了确保工业涂装生产线的安全运行，保障操作人员的生命安全和设备的正常运转，特制定本安全操作手册。
二、涂装生产线的组成及工作原理（一）涂装生产线的主要组成部分工业涂装生产线通常由预处理设备、涂装设备、烘干固化设备、输送设备、通风净化设备等组成。
预处理设备包括脱脂、酸洗、磷化等工序，用于去除工件表面的油污、锈迹等杂质；涂装设备包括喷枪、喷漆房等，用于将涂料均匀地涂覆在工件表面；烘干固化设备用于使涂料迅速干燥固化，形成坚固的涂层；输送设备用于输送工件在各个工序之间流转；通风净化设备用于排除涂装过程中产生的有害气体和粉尘，保持工作环境的清洁。
（二）工作原理工件首先经过预处理设备进行表面处理，然后通过输送设备进入涂装设备进行喷漆，喷漆后的工件再进入烘干固化设备进行干燥固化，最后经过检验合格后下线。
三、安全操作前的准备工作（一）操作人员培训操作人员必须经过专业的培训，熟悉涂装生产线的工作原理、操作规程和安全注意事项，考核合格后方可上岗操作。
（二）个人防护装备操作人员必须穿戴符合要求的个人防护装备，如工作服、工作鞋、手套、护目镜、防毒面具等，以防止涂料、溶剂等对身体造成伤害。
（三）设备检查在开机前，操作人员必须对涂装生产线的各个设备进行仔细检查，确保设备处于正常状态。
检查内容包括设备的电气连接是否良好、机械部件是否运转灵活、输送链条是否张紧、喷枪是否堵塞等。
（四）工作环境检查检查工作环境是否整洁，通风是否良好，消防设施是否齐全有效。
确保工作区域内没有易燃、易爆物品，通道畅通无阻。
四、安全操作规程（一）预处理设备操作1、在进行脱脂、酸洗、磷化等工序时，必须严格按照工艺要求控制溶液的浓度、温度和处理时间。
2、操作人员在添加化学药剂时，必须佩戴防护手套和护目镜，防止药剂溅入眼睛和皮肤。
汽车涂装生产线设计方案
汽车涂装生产线设计方案汽车涂装生产线涂装工艺，一般可分为两大部分：一是涂装前金属的表面处理，也叫前处理技术；二是涂装的施工工艺。
表面处理主要包括清除工件表面的油污、尘土、锈蚀、以及进行修补作业时旧涂料层的清除等，以改善工件的表面状态。
包括根据各种具体情况对工件表面进行机械加工和化学处理，如磷化、氧化和钝化处理。
新格尔是一家专业从事涂装设备、电泳设备设计、喷涂设备的厂家，我们生产的设备广泛应用各行各业，比如家具、汽车、电子产品等行业，新格尔始终用一流的涂装设备产品来回报新老客户长期以来的支持。
表面处理是防锈涂装的重要工序之一。
工程机械防锈涂装质量在很大程度上取决于表面处理的方式好坏。
据英国帝国化学公司介绍 , 涂层寿命受 3 方面因素制约 : 表面处理 , 占 60%; 涂装施工 , 占 25%; 涂料本身质量 , 占 15% 。
工程机械行业 , 不同零部件的表面处理方式。
机械清理可有效去除工件上的铁锈、焊渣、氧化皮 , 消除焊接应力 , 增加防锈涂膜与金属基体的结合力 , 从而大大提高工程机械零部件的防锈质量。
机械清理标准要求达到的Sa2 . 5 级。
表面粗糙度要达到防锈涂层厚度的 1 /3 。
喷、抛丸所用钢丸要达到 GB6484 要求。
薄板冲压件的表面处理称一般用化学表面处理。
汽车涂装生产线的设计工艺工艺流程为 : 预脱脂→脱脂→热水洗→冷水洗→酸洗→冷水洗→中和→冷水洗→表面调整→磷化→冷水洗→热水洗→纯水洗→干燥上述工艺过程也可根据薄板冲压件的油、锈情况作适当调整 , 或不用酸洗工序 , 或不用预脱脂工序。
而脱脂和磷化是化学处理工艺中的关键工序, 这两道工序直接影响工件化学处理的质量和防锈涂层的质量。
有关工艺参数和相关辅助设备也是影响表面处理质量的不可忽视的因素。
由于工程机械范围广、规格多、整机重、零部件大 ,一般采用喷涂方式进行涂装。
喷涂工具有空气喷枪、高压无气喷枪、空气辅助式喷枪及手提式静电喷枪。
自动化装配生产线结构组成形式
自动化装配生产线结构组成形式一、引言自动化装配生产线是一种高效率、高质量的装配生产方式，通过将各种装配工序自动化地连接起来，实现产品的快速、准确地组装。
本文将详细介绍自动化装配生产线的结构组成形式，包括生产线的总体结构、各个组成部份的功能和特点。
二、自动化装配生产线的总体结构自动化装配生产线通常由以下几个基本部份组成：1. 前置处理区：主要用于对待装配的零部件进行清洗、涂漆等预处理工作，确保零部件的质量和表面状态符合要求。
2. 运输系统：用于将待装配的零部件从前置处理区输送到装配区域，通常采用传送带、滚筒输送机等装置，确保零部件的顺利运输。
3. 装配区域：是整个生产线的核心部份，包括机器人、传送带、夹具等装置，用于将零部件按照预定的顺序和方式进行装配，完成产品的组装。
4. 检测与质量控制区：用于对已装配的产品进行检测和质量控制，通常包括视觉检测系统、测量仪器、质量控制人员等，确保产品的质量符合标准。
5. 后置处理区：主要用于对已装配的产品进行包装、标识、存储等后续处理工作，确保产品的完整性和可追溯性。
三、各个组成部份的功能和特点1. 前置处理区：- 清洗设备：采用高压水流、喷淋等方式对零部件进行清洗，确保零部件表面的污物和油脂被彻底清除。
- 涂装设备：采用喷涂、浸涂等方式对零部件进行涂漆，确保零部件的表面光滑、均匀。
- 烘干设备：用于将涂漆后的零部件进行烘干，确保涂漆的固化效果。
2. 运输系统：- 传送带：采用带式或者滚筒式传送带，将待装配的零部件从前置处理区输送到装配区域，具有高效率、稳定性好的特点。
- AGV（自动导引车）：采用自动导航技术，能够自主运行和避开障碍物，适合于复杂环境下的零部件运输。
3. 装配区域：- 机器人：采用多关节机械臂，具有高速、高精度的特点，能够完成复杂的装配任务。
- 传送带：用于将零部件从一个工位输送到下一个工位，实现装配流程的连续性和高效率。
- 夹具：用于固定和定位零部件，确保装配的准确性和稳定性。
喷漆生产线
喷漆生产线喷漆生产线是一种高效的工业设备，主要用于为产品表面喷涂颜色和涂层。
在现代制造业中，喷漆生产线被广泛应用于各个行业，如汽车制造、家电制造、建材制造等。
它能够提高生产效率，保证产品的质量，同时也节省了人力资源和时间成本。
喷漆生产线主要由三个部分组成：喷涂设备、输送系统和烘干设备。
喷涂设备一般包括涂料喷枪、喷涂机和喷涂柜。
输送系统则包含了输送带、传送链、气动装置等。
烘干设备一般采用高温烘干室或者悬挂烘干柜。
这些设备通过精确的控制系统，实现了自动化、连续化喷漆作业。
喷涂设备是喷漆生产线中最核心的部分，它决定了喷漆效果和产品质量。
喷漆生产线使用高压空气将涂料喷射到产品表面，使其均匀地涂覆整个产品。
通过调整喷涂设备的参数，包括气压、喷嘴大小和喷涂速度等，可以实现不同颜色和厚度的喷涂效果。
输送系统负责将产品从一个工序运送到另一个工序，确保喷漆作业的连续进行。
输送带通常由耐磨材料制成，能够承受产品的重量和运动力。
传送链具有高强度和耐磨性，能够将产品稳定地传送到喷涂区域。
气动装置通过控制阀门和气压来实现输送系统的运作。
烘干设备是喷漆生产线中非常重要的一个环节，它负责将喷涂后的产品进行干燥处理。
高温烘干室是一种常用的烘干设备，通过加热空气和强制循环，将产品表面的水分蒸发，使涂料更快地干燥。
悬挂烘干柜则通过悬挂产品的方式，利用自然通风的原理来完成烘干作业。
喷漆生产线的优点不仅表现在提高生产效率和保证产品质量上，还可以降低环境污染和工人健康风险。
相比于传统的手工喷涂，喷漆生产线使用涂料精度高，能够减少浪费和污染。
同时，喷涂机在喷涂过程中也能改善工作环境，减少工人的接触涂料和有害气体的机会。
喷漆生产线在不同行业中有着广泛的应用。
在汽车制造行业，喷漆生产线可以实现车身、内饰和零部件的喷涂作业。
在家电制造行业，它能够为电视、冰箱、空调等产品提供美观的外观涂层。
在建材制造行业，喷漆生产线可以喷涂墙面瓷砖、天花板、门窗等。
涂装流水线组成部分
涂装流水线组成部分涂装流水线的七大组成部分主要包括：前处理设备、喷粉系统、喷漆设备、烘炉、热源系统、电控系统、悬挂输送链等。
前处理设备喷淋式多工位前处理机组是表面处理常用的设备，其原理是利用机械冲刷加速化学反应来完成除油、磷化、水洗等工艺过程。
钢件喷淋式前处理的典型工艺是：预脱脂、脱脂、水洗、水洗、表调、磷化、水洗、水洗、纯水洗。
前处理还可采用抛丸清理机，适用于结构简单、锈蚀严重、无油或少油的钢件。
且无水质污染。
喷粉系统粉体喷涂中的小旋风+滤芯回收装置是较先进，换色较快的粉末回收装置。
喷粉系统的关键部分建议选用进口产品，喷粉室、电动机械升降机等部件全部国产化。
喷漆设备如油淋式喷漆室、水帘式喷漆室，广泛运用于自行车、汽车钢板弹簧、大型装载机的表面涂装。
烘炉烘炉是涂装生产线中的重要设备之一，它的温度均匀性是保证涂层质量的重要指标。
烘炉的加热方式有：辐射、热风循环及辐射+热风循环等，根据生产纲领可分单室和通过式等，设备形式有直通式和桥式。
热风循环烘炉保温性好、炉内温度均匀、热损失少，经测试，炉内温差小于±3oC,达到先进国家同类产品的性能指标。
热源系统热风循环是目前应用较普遍的加热方式，它利用对流传导原理对烘炉进行加热，手机外壳涂装生产线达到工件的干燥和固化。
热源可根据用户的具体情况选择：电、蒸汽、燃气或燃油等。
热源箱可根据烘炉的情况而定：置于顶部、底部和侧部。
生产热源的循环风机如是特制耐高温风机，则具有寿命长、能耗低、噪声低、体积小等优点。
电控系统涂装、涂装流水线电气控制有集中和单列控制。
集中控制能采用可编程序控制器（PLC）来控制主机，根据编制的控制程序对各工序进行自动控制，数据采集和监视报警。
单列控制是涂装生产线中最常用的控制方式，各个工序单列控制，电控箱（柜）设置在设备附近，造价低、操作直观、维修方便。
悬挂输送链悬输机是工业流水线、涂装线的输送系统，积放式悬输机应用于L=10-14M的仓储货架和异型路灯合金钢管涂装线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涂装生产线有哪些组成部分？涂装生产线/涂装流水线的七大组成部分主要包括：前处理设备、喷粉系统、喷漆设备、烘炉、热源系统、电控系统、悬挂输送链等。
前处理设备：喷淋式多工位前处理机组是表面处理常用的设备，其原理是利用机械冲刷加速化学反应来完成除油、磷化、水洗等工艺过程。
钢件喷淋式前处理的典型工艺是：预脱脂、脱脂、水洗、水洗、表调、磷化、水洗、水洗、纯水洗。
前处理还可采用抛丸清理机，适用于结构简单、锈蚀严重、无油或少油的钢件。
且无水质污染。
喷粉系统：粉体喷涂中的小旋风+滤芯回收装置是较先进，换色较快的粉末回收装置。
喷粉系统的关键部分建议选用进口产品，喷粉室、电动机械升降机等部件全部国产化。
喷漆设备：如油淋式喷漆室、水帘式喷漆室，广泛运用于自行车、汽车钢板弹簧、大型装载机的表面涂装。
烘炉：烘炉是涂装生产线中的重要设备之一，它的温度均匀性是保证涂层质量的重要指标。
烘炉的加热方式有：辐射、热风循环及辐射+热风循环等，根据生产纲领可分单室和通过式等，设备形式有直通式和桥式。
热风循环烘炉保温性好、炉内温度均匀、热损失少，经测试，炉内温差小于±3oC,达
到先进国家同类产品的性能指标。
热源系统：热风循环是目前应用较普遍的加热方式，它利用对流传导原理对烘炉进行加热，手机外壳涂装生产线达到工件的干燥和固化。
热源可根据用户的具体情况选择：电、蒸汽、燃气或燃油等。
热源箱可根据烘炉的情况而定：置于顶部、底部和侧部。
生产热源的循环风机如是特制耐高温风机，则具有寿命长、能耗低、噪声低、体积小等优点。
电控系统：涂装、涂装流水线电气控制有集中和单列控制。
集中控制能采用可编程序控制器（PLC）来控制主机，根据编制的控制程序对各工序进行自动控制，数据采集和监视报警。
单列控制是涂装生产线中最常用的控制方式，各个工序单列控制，电控箱（柜）设置在设备附近，造价低、操作直观、维修方便。
悬挂输送链：悬输机是工业流水线、涂装线的输送系统，积放式悬输机应用于L=10-14M的仓储货架和异型路灯合金钢管涂装线。
工件吊装在专用挂具上（承重达500-600KG），进出道岔平滑，道岔根据工作指令由电气控制进行开合，满足
工件在各处理工位的自动输送，在强冷室、下件区域内平行积放冷却，并在强冷区域设挂具识别和牵引报警停机装置。
