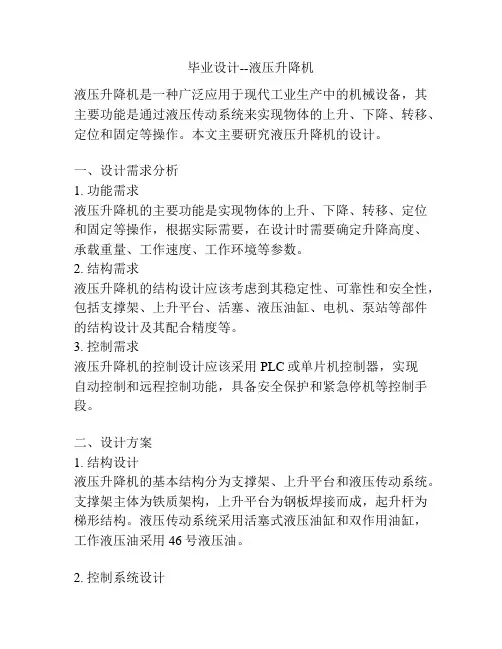

毕业设计--液压升降机

毕业设计--液压升降机

毕业设计--液压升降机液压升降机是一种广泛应用于现代工业生产中的机械设备,其主要功能是通过液压传动系统来实现物体的上升、下降、转移、定位和固定等操作。

本文主要研究液压升降机的设计。

一、设计需求分析1. 功能需求液压升降机的主要功能是实现物体的上升、下降、转移、定位和固定等操作,根据实际需要,在设计时需要确定升降高度、承载重量、工作速度、工作环境等参数。

2. 结构需求液压升降机的结构设计应该考虑到其稳定性、可靠性和安全性,包括支撑架、上升平台、活塞、液压油缸、电机、泵站等部件的结构设计及其配合精度等。

3. 控制需求液压升降机的控制设计应该采用PLC或单片机控制器,实现自动控制和远程控制功能,具备安全保护和紧急停机等控制手段。

二、设计方案1. 结构设计液压升降机的基本结构分为支撑架、上升平台和液压传动系统。

支撑架主体为铁质架构,上升平台为钢板焊接而成,起升杆为梯形结构。

液压传动系统采用活塞式液压油缸和双作用油缸,工作液压油采用46号液压油。

2. 控制系统设计液压升降机的控制系统主要包括控制器、传感器、电机和液压泵站等部件。

控制器采用PLC控制器,传感器采用压力传感器和限位开关,电机采用交流电机,液压泵站采用单联泵和双联泵,控制手段包括自动控制和远程控制。

三、设计计算和实验1. 承载重量计算液压升降机承载重量应根据其使用环境而定,计算公式如下:P=F×S其中,P为承载重量,F为升降杆所能承受的最大力,S为杆长。

2. 液压系统参数计算根据升降高度、承载重量和工作速度等参数,计算液压油缸和油泵的合适参数,包括工作压力、液压缸直径、液压油缸行程、油泵排量和功率等。

3. 实验验证为了验证设计的合理性和实现最优化设计,进行实验验证是非常必要的。

通过实验观察液压升降机的升降高度、承载重量、工作速度及其控制等方面的性能指标。

四、设计总结本文讨论了液压升降机的设计需求分析、设计方案、计算和实验等方面,设计结果表明,设计的液压升降机具有稳定性、可靠性和安全性等优点。

液压升降台的设计

液压升降台的设计

第一章前言升降台是现代冶金企业作业中必不可少的设备,它的主要作用就是为企业产品提供方便。

升降台从上世纪20年代开始使用,发展至今经历了许多的变化改进,种类也比较多,一般有柱式、剪式,其驱动方式有链条传动,液压传动,气压传动等。

1.1什么是升降台升降台是一种垂直运送人或物的起重机械。

也指在工厂、自动仓库等物流系统中进行垂直输送的设备,升降台上往往还装有各种平面输送设备,作为不同高度输送线的连接装置。

一般采用液压驱动,故称液压升降台。

液压升降台由动力和主机两部分组成。

动力部分主要由液压站及液压缸组成,主机由内外铰架板、工作台面和底座等部分组成。

1.2升降台工作原理液压油由叶片泵形成一定的压力,经滤油器、隔爆型电磁换向阀、节流阀、液控单向阀、平衡阀进入液缸下端,使液缸的活塞向上运动,提升重物,液缸上端回油经隔爆型电磁换向阀回到油箱,其额定压力通过溢流阀进行调整,通过压力表观察压力表读数值。

液缸的活塞向下运动(既重物下降)。

液压油经防爆型电磁换向阀进入液缸上端,液缸下端回油经平衡阀、液控单向阀、节流阀、隔爆型电磁换向阀回到油箱。

为使重物下降平稳,制动安全可靠,在回油路上设置平衡阀,平衡回路、保持压力,使下降速度不受重物而变化,由节流阀调节流量,控制升降速度。

为使制动安全可靠,防止意外,增加液控单向阀,即液压锁,保证在液压管线意外爆裂时能安全自锁。

安装了超载声控报警器,用以区别超载或设备故障。

电器控制系统通过防爆按钮SB1—SB6来控制电机的转动,隔爆型电磁换向阀的换向,以保持载荷提升或下降,且通过“LOGO”程序调整时间延迟量,避免电机频繁起动而影响使用寿命。

1.3升降台液压系统的优点:液压的优点与机械传动、电气传动相比,液压传动具有以下优点:1、液压传动的各种元件,可以根据需要方便、灵活地来布置。

2、重量轻、体积小、运动惯性小、反应速度快。

3、操纵控制方便,可实现大范围的无级调速(调速范围达2000:1)。

液压升降作业平台自主设计与分析

液压升降作业平台自主设计与分析

液压升降作业平台自主设计与分析一、引言随着现代工业的发展,液压升降设备在各个领域得到了广泛的应用,尤其是在作业平台方面。

液压升降作业平台可以提供人员和货物的升降和移动,为工厂生产和产业生产提供了便利。

在该领域,自主设计和分析液压升降作业平台是至关重要的,可以确保设备的安全和高效运行。

二、设计要求在进行液压升降作业平台自主设计之前,首先需要确定设计要求。

液压升降作业平台设计应该符合以下要求:1. 承载能力:液压升降作业平台应该能够承载预定的负载,保证作业时的稳定性和安全性。

2. 提升高度:作业平台应该能够满足所需的提升高度要求,确保能够轻松进入和操作所需的高度范围。

3. 平台面积:提供足够的平台面积,以满足作业所需的空间和容量要求。

4. 速度和控制:平台的升降速度应该能够满足作业的要求,并且需要具有精确的控制系统,确保操作的安全和准确。

5. 编程控制:作业平台需要具备编程控制功能,方便操作和管理。

设计团队需要根据以上要求,结合实际情况进行自主设计。

三、设计过程1. 结构设计:根据承载能力和提升高度要求,设计合理的液压升降结构,确保平台在提升过程中保持稳定,不产生倾斜和晃动。

2. 液压系统设计:根据提升高度和速度要求,设计合适的液压系统,选择适当的液压缸和泵站,以及液压控制阀等配件。

3. 平台设计:设计符合要求的平台尺寸和承载能力,选用适当的材料和结构,确保平台的稳固和安全。

4. 控制系统设计:设计液压升降作业平台的控制系统,确保平台能够实现精确的升降、停止和定位功能。

5. 安全系统设计:设计安全系统,包括限位开关、安全防护装置等,确保作业过程中的安全。

设计过程需要经过细致的计算和分析,确保设计的合理性和可靠性。

四、分析与检测在完成设计之后,需要进行液压升降作业平台的分析与检测,确保其符合设计要求和安全标准。

1. 结构强度分析:通过有限元分析等方法,对液压升降作业平台的结构进行强度分析,确保在承载预定负载时不产生变形和破坏。

液压升降平台毕业设计

液压升降平台毕业设计

液压升降平台毕业设计液压升降平台毕业设计毕业设计是大学生在校期间的一项重要任务,它既是对所学知识的综合运用,也是对个人能力的全面检验。

在工程类专业中,液压升降平台的设计是一个常见的选题。

液压升降平台是一种能够实现物体垂直升降的设备,广泛应用于物流、仓储、制造业等领域。

液压升降平台的毕业设计需要从多个方面进行考虑和设计。

首先,需要确定设计的目标和要求。

这包括升降高度、承载能力、升降速度等。

根据实际需求和使用场景,确定这些参数对于设计的成功至关重要。

其次,需要进行液压系统的设计。

液压系统是液压升降平台的核心部分,它通过液压油的压力来实现升降功能。

设计液压系统需要考虑液压泵、液压缸、液压阀等组件的选择和配置。

同时,还需要进行液压系统的动力计算,以保证系统的正常运行和稳定性。

在液压升降平台的毕业设计中,还需要考虑结构设计。

设计合理的结构能够提高平台的稳定性和承载能力。

需要确定平台的材料、尺寸和连接方式等。

同时,还需要进行结构强度的计算和分析,以确保平台在使用过程中不会发生变形或破坏。

除了液压系统和结构设计,还需要考虑控制系统的设计。

控制系统是液压升降平台的大脑,它能够控制平台的升降和停止。

设计控制系统需要选择合适的控制器、传感器和执行器,并进行相应的电气布线和程序编写。

控制系统的设计需要考虑到平台的安全性和稳定性,以及用户的操作便捷性。

在液压升降平台的毕业设计中,还需要进行性能测试和优化。

通过对平台的性能进行测试,可以评估设计的合理性和可行性。

根据测试结果,可以对设计进行优化和改进,以提高平台的性能和效率。

液压升降平台的毕业设计不仅需要运用所学的理论知识,还需要进行实际的工程应用。

在设计过程中,需要考虑到实际生产和使用的情况,以确保设计的可行性和实用性。

同时,还需要进行相关的文献调研和市场调查,了解行业的发展趋势和需求,以指导设计的方向和目标。

总之,液压升降平台的毕业设计是一个综合性的任务,需要从多个角度进行考虑和设计。

液压升降作业平台自主设计与分析

液压升降作业平台自主设计与分析

液压升降作业平台自主设计与分析液压升降作业平台是一种用于提升工人,设备和材料至不同高度的设备。

它可以在物流、制造、工业和建筑等行业中使用。

本文介绍了液压升降作业平台的自主设计和分析。

一、设计要求1、负载能力:具有足够的负载能力,能够承载工人、设备和材料。

2、提升高度:能够提升至拟定高度,以便工人和物品到达安全的工作高度。

3、稳定性:必需具有稳定性,以免发生意外伤害和损害。

4、安全控制:对于人员和物品的安全需要有恰当的安全控制,如电气和液压系统的安全控制。

5、便携性:便于移动和存储,且满足空间和需求的限制,以便在数量有限的区域内使用。

二、结构设计液压升降作业平台主要由升降机构、承载结构和电气系统组成。

1、升降机构:升降机构由液压缸和液压泵组成,液体从泵通过管道进入缸中,从而让升降平台从底部上升到合适的高度。

2、承载结构:承载结构包括底部和平台的框架和支架。

底部框架是一个稳定的结构,其支撑着升降平台。

平台框架由较粗厚的管道组成,其大小和形状取决于平台的负载能力和框架强度。

3、电气系统:液压升降作业平台的电气系统包括开关、电线和电器等各种元件。

开关控制泵的一切行动,而电线和电器则保证了整个系统的操作和缺陷。

在任何情况下,必须为操作员和平台提供足够的安全保护。

三、分析1、液压系统:液压系统是液压升降作业平台中最重要的部分。

其液压缸必须能够承受平台的负载,并应保证其在运行过程中不发生的意外事故。

2、拉力:设计平台时必须知道平台的拉力,以便在运行时对其进行控制并确保其安全。

3、水平性:液压升降作业平台必须非常平稳,以便不损坏设备或损坏来往的人员。

为了达到此目的,必须在底部框架中放置平衡器。

4、驱动力:必须为液压升降作业平台指定适当的驱动力。

5、电气控制:液压升降作业平台的控制电气系统必须安全,可靠且易于使用。

四、总结:液压升降作业平台的设计和分析需要考虑到其多方面的要求和功能。

设计时需要考虑到平台的负载能力、控制、稳定性和便携性等因素,并确保液压系统、电气系统和承载结构恰当地支持平台的运作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液压升降作业平台自主设计与分析作者:房庆君范浩刘志成陈富振查明彦李自轩
来源:《科技创新导报》2020年第03期
摘; ;要:本文介绍了一种大吨位液压升降平台工艺装备的原理和结构设计及其作用,此结构的设计特点:承载能力强,安全系数高,工作性能可靠,对工作台面、支撑点、剪刀式举升臂进行了有限元受力分析,并得到了其可行性的相关技术参数,提供了其现场实际的尺寸确定的依据,改进后的液压和电器元件,与制作的机械部分的匹配性,通过现场得以验证,完全满足生产实际需求。

关键词:大吨位; 液压升降平台; 液压系统
1; 制作背景
随着市场的需求、客户的要求,产品的升级换代,推土机的功率由原来的
SD13/SD16/SD22/SD32系列到现在的SD52系列.再到SD90系列,原来推土机事业部整备车间4#装配升降平台原设计承重为60t,在装配大功率推土机装SD52系列时,原有的液压升级平台托举最大重量为60t,因SD90推土机自重达86t,为满足生产需求,现设计一台额定吨位100t的液压升降平台,该液压升降平台是推土机事业部针对装配SD90大功率推土机的得力助手,该装置主要用于大功率推土机装配过程中的举升,便于装配其他部件(履带的安装、驱动桥、作业台车)的作用。

2; 装置的构成
该装置的组成部分有三大部分:机械部分、液压部分、电控部分总的技术指标如表1所示。

3; 机械系统部分
首先对机械部分的结构进行设计,参照公司原有的60t液压升降平台的工作台面进行受力分析、剪叉支撑架依据有限元分析的基本流程进行分析。

3.1 工作台受力分析
发现原工作台的强度薄弱带在四周,对原工作台的结构进行了优化设计,对平行四边形机构其支撑点的位置放置的确定,对其重新设计加固到达整个工作台的承载能力的均衡性和一致性,通过创新性地优化平台主体机(见图1)。

3.2 支撑举升臂受力分析
对油缸支撑点到折臂段进行了设计并对其进行有限元分析见图2,和60t的相比较整体机构由单一板式改为方箱式,浮动轮由原来的轴承滚轮改为纯滚轮支撑,实现滑动摩擦低转速转动,增加了安全锁紧机构,机械固定档位可阻止突然下降,提高了安全系数。

3.3 机械部分材质板厚的确定
经过对整体机构多次进行改进分析确定材料由原来的Q235改用Q460C,举升折叠臂的厚度由原来的T20更改T40,在施工设计中所有焊接采用加工坡口多层多道大焊缝焊接,优化受力的局部结构,平台整体及局部强度都有了大幅的提高。

4; 液压系统部分
4.1 液压安全的控制
液压油经叶片式液压泵提供动力从油箱内经液压管路、滤油器、防爆电磁换向阀、节流阀、液压单向控制阀、平衡阀进入液压油缸的下端,液压油顶着活塞向上运动,活塞推动活塞杆向外伸出带动支架向上运动,从而提升重物。

液压油缸上端回油经防爆电磁阀换向回到油箱,其额定压力的调整由溢流阀控制。

重物的下降通过液压油经电磁换向阀进入油缸的上端,液压油推动活塞向下运动,活塞带动活塞杆向里收缩带动支架向下运动,活塞下端的液压油经平衡阀、液压单向控制阀、节流阀、防爆电磁换向阀回到液压油箱。

平衡阀的作用是保证平衡回路的压力缓慢变化不至于因重物自身重力骤然下降:节流阀的作用调节油路中的流量,起到控制升降的速度之作用。

液控单向阀是为了保证制动安全可靠,防止发生意外增加了液压阀(起到液压锁的作用)保证液压管路意外爆裂时能安全自锁。

4.2 液压系统
经核算采用四个直径200的液压油缸满足举升的重力要求,液压电磁阀选用的规格型号为Rexroth MNR R900517812(Z2FS10-5-3X/N)和Rexroth MNR R9803060696(Z2FS10-1-
3X)。

5; 电器系统
液压电动机采用高效率三相异步电动机的型号为:YX3-180L-4,额定功率为22kV,电流为42.9A。

6; 结语
经一系列的现场验证,该设备达到了额定的要求吨位,满足了生产实际需求,提高了装配和维修大马力的作业效率,为实现量产打下了坚实的基础;分析了液压升降平台的运动原理和过程,利用了有限元分析的工具确定了连接点的位置和结构的类型,为以后更好地设计小吨位的液压升降平台提供了参考的方法和思路。

参考文献
[1] 曾午平.剪叉式液压升降台的设计计算[J].起重运输机械,2010(1):20-22.
[2] 刘建良.张具安双剪叉式升降平台结构设计及有限元仿真煤炭[J].科學技术,2018,46(S1):193-195.
[3] 刘延俊,王辉,顾国利.轮胎脱模机三缸同步液压系统的设计[J].液压与气动,2006(6):3-4.。
