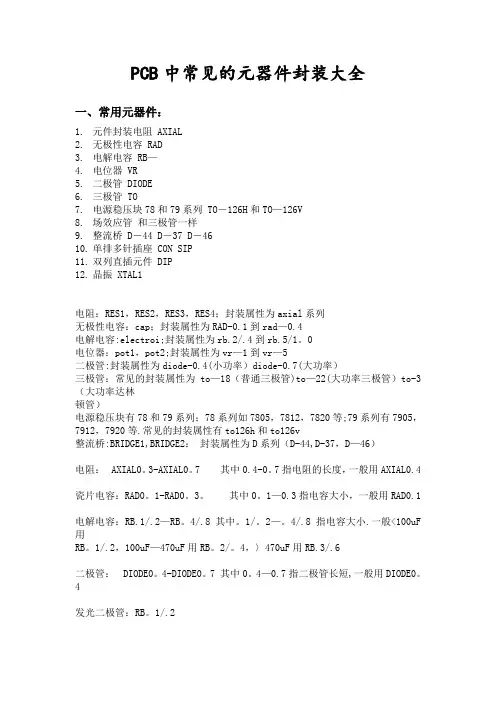

PCB中常见的元器件封装大全
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB—4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO—126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap；封装属性为RAD-0.1到rad—0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1。
0电位器：pot1，pot2;封装属性为vr—1到vr—5二极管:封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to—18（普通三极管)to—22(大功率三极管）to-3（大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2：封装属性为D系列（D-44,D-37，D—46）电阻：AXIAL0。
3-AXIAL0。
7 其中0.4-0。
7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0。
1-RAD0。
3。
其中0。
1—0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2—RB。
4/.8 其中。
1/。
2—。
4/.8指电容大小.一般<100uF 用RB。
1/.2，100uF—470uF用RB。
2/。
4，〉470uF用RB.3/.6二极管：DIODE0。
4-DIODE0。
7 其中0。
4—0.7指二极管长短,一般用DIODE0。
4发光二极管：RB。
1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1。
各种常见PCB直插连接器名称
各种常见PCB直插连接器名称1、 KF2510-4P接线端⼦2.54mm间距型号：KF2510间距：2.54mm线数：2、3、4、5、6、7、8、9、10、11、12----20P 2、CH3.96-2P接插件3.96MM间距接线端⼦型号：CH3.96间距：3.96mm线数：2、3、4、5、6、7、8、9、10、11、12----163、 VH3.96-2P接插件3.96MM间距型号：VH3.96间距：3.96mm线数：2、3、4、5、6、7、8、9、10、11、12----16 4、XH2.54-2P接线端⼦2.54mm间距规格参数：规格参数：7、KF141R-2.54弹簧式型号：KF141R-2.54产品：免螺丝式弹簧式接线端⼦连接器8、KF141V-2.54弹簧式PCB接线端⼦型号：KF141V-2.54产品：免螺丝式弹簧式接线端⼦连接器接线⼝在上⾯9、KF142R-5.08弹簧式PCB接线端⼦10、KF142V-5.08弹簧式产品：免螺丝式弹簧式接线端⼦连接器11、 KF-301 KF301-2P型号：KF301-5.0-2P规格：5.00mm间距电压电流：300V 12A线径：22-14AWG 2.5mm２12、 KF-7.62 KF7620-2P 7.62MM间距2P塑件：PA66 UL94V-0端⼦：黄铜，0.8厚镀锡螺丝：钢，M4镀镍性能额定电压/电流：300V/20A使⽤温度：-40oC~+105oC耐电压：AC2000V/Min绝缘电阻：500M?/DC500V使⽤线径：22~12AWG最⼤锁紧扭⼒：10kg/cmKF128-2P 5.00MM-2P螺丝：M2.5，钢，镀锌焊针：黄铜，镀锡塑件：PA66, UL94V-0电⽓性能额定电压：300V额定电流：16A接触电阻：20mΩ绝缘电阻：5000MΩ/1000V耐电压：AC1500V/1Min使⽤线径：24-12AWG 2.5mm2机械性能温度范围：-40oC~+105oC瞬时温度：+250oC 5秒扭距：0.4Nm (3.6lb.in)剥线长度：6-7mm13、螺钉式端⼦接线端⼦KF120-2P 间距2.54MM接线端⼦KF120-2P间距2.54MM ⼀体端⼦14、SM2.54-2P 间距2.54mm线束空中对接连接线型号：SM-2P线束间距：2.5mm15、 EL 6P 条形连接器)汽车连接器16、接插件5556-2P 对插接插件，连接器L6.2-4P对接连接器L6.2技术参数：间距：6.2适⽤线规：AWG＃24～＃14额定电压：300V DC/AC（有效值）额定电流：10.0A 耐压值：1500V AC （有效值）⼯作温度：-25℃～+85℃绝缘电阻：≥1000MΩ接触电阻：≤0.02Ω材料：绝缘座：尼龙66 UL94V-0端⼦：磷青铜5566 5557 4P 接插件接线接头端⼦(可能有两种，⼀种接PCB ,⼀种为空中对插)连接器5566 2-24芯现货供应间距4.2mm1、接线端⼦接插件CF-3P 条形连接器间距6.35MM。
PCB接线端子
螺丝：M1.5，钢，镀锌 弹片：磷青铜：镀镍 焊针：黄铜，镀锡 外壳：PA66，UL94V-0
机械性能：
温度范围：-40º C〜+105º C 瞬时温度：+250º C，5秒。 扭矩：0.15Nm（1.3 lb.in） 剥线长度：3.7~4.7毫米
电气性能：
额定电压：300V 额定电流：6A 接触电阻：20mΩ 绝缘电阻：5000MΩ/1000V 耐电压：AC2000V/1Min 线范围：26-18AWG 1.0毫米²
不锈钢
螺钉
铁，镀镍 铁，镀镍 铁，镀镍
弹片
磷青铜：镀镍 磷青铜：镀镍 磷铜（镀锡
方扣
Pin针
黄铜：镀锡 黄铜：镀锡
黄铜（镀镍）
黄铜：镀锡 黄铜：镀锡 黄铜：镀锡
PCB接线端子特性
了解的要素：类型、规格、特性、材料 重要尺寸：1、2、3、4、5
针长 备注:有些端子有凸台和耳朵的要确定尺寸.
PCB接线端子特性
PCB接线端子分类
端子台总体来说分为欧规（弱电），美规（强电），轨道式，光电耦合式 ，今 天我们重点谈欧规端子台，即，PCB板端接线端子台。 从工作原理和结构设计上看，欧规大致上可以分位一下四种：
1、弹片式：（螺钉式） . 2、升降式：（螺钉式） 3、公母对插式：（公座+母座） 4、压板式：（免锁螺丝式） 间距2.54/3.5/3.81/3.96/5.0/5.08/7.5/9.5/10.0
PCB接线端子分类
直锁弹片式间距:2.54mm,3.50mm,5.00mm,7.50mm,7.62mm等;极数: 2~24P.
螺 丝 弹片 本 体 端子
PCB接线端子分类
二、 升降式间距:3.5/3.81/5.0/5.08/6.35/7.62/9.52/10.0 mm等;极数: 2~24P.
PCB中常见的元器件封装大全
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
