北师大版九年级全册物理 单元练习试题：第十三章 电功和电功率
第十三章电功和电功率一、选择题1.下列做法中不符合安全用电原则的是（）A.保险盒内熔丝熔断后，可用铜线代替B.不接触低压带电体，不靠近高压带电体C.雷雨天气应避免站在高处或在大树下避雨D.用试电笔检验火线或零线时，手要接触笔尾金属体2.一度电可以使（）A. 80W的电视机工作5hB. 40W的日光灯工作40hC. 100W的电烙铁工作10hD. 1000W的碘钨灯工作5h3.家用空调的额定功率约为（）A. 10瓦B. 100瓦C. 300瓦D. 1500瓦4.为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（）A. 人体触电是家庭电路中电流过大的原因B. 保险丝的工作原理是磁场对电流的作用C. 制作保险丝的材料熔点较低、电阻较大D. 制作保险丝的材料熔点较高、电阻较小5.额定电压相同的甲乙两灯，串联在电路上，甲灯比乙灯亮．下列正确的是：（）A. 甲灯额定功率和实际功率大B. 乙灯额定功率和实际功率都大C. 甲灯额定功率小，实际功率大D. 乙灯额定功率小，实际功率大6.关于家庭安全用电知识，下列说法正确的是（）A. 所有用电器外壳均要接地B. 控制用电器的开关可以接在零线上C. 保险丝熔断一定是发生了短路现象D. 接入电路的用电器总功率越大，通过电能表的电流就越大7.小明利用电能表测量某一家用电器的电功率．当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW•h，那么这一个用电器可能是（）A. 家庭电扇B. 笔记本电脑C. 台灯D. 电饭锅8.电能表上标有“3000r/kwh”，单独使用一个用电器时，电能表的转盘在100s内转5转，则此用电器的电功率是 ( )A. 60 WB. 40 WC. 100 WD. 20 W9.如图所示的四个家庭电路中在连接正确的是（）A. B.C. D.10.下列图中所示的电学元件在工作过程中，将电能转化为内能的是：（）A. 电炉通电发热B. 风扇通电转动C. 电动汽车充电D. 风力发电机发电11.电炉丝通电后热得发红，而跟电炉丝连接着的铜导线却不怎么热，原因是( )A. 铜导线比电炉丝传热快，所以不怎么热B. 铜导线有绝缘层，所以不怎么热C. 铜导线的电阻小，消耗电能小，炉丝的电阻大，消耗电能多，所以热得发红D. 通过电炉丝的电流比通过电线的电流小12.如图是养鸡场冬季用来调控光照和室温设备的原理电路图．此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量．电路图中R1、R2是电热丝．R1：R2：R L=1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求．开关S闭合时，下列说法不正确的是（）A. S1、S2同时断开时，设备运行处于白天用电状态B. S1、S2同时闭合时，设备运行处于夜晚用电状态C. S1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1D. S1、S2同时闭合时，若电流表示数为6 A，则R1的实际功率为880 W二、填空题13.对人体来说，安全电压一般不高于________V；在家庭电路中，通常用________判断火线和零线。
14.1841年英国物理学家________，通过实验得出电流通过导体时将电能转化为内能的规律．该规律的表达式为________．15.家庭电路中，空气开关的工作原理是电流具有________效应，空气开关的作用是当电路中出现短路或________而造成电流过大时，自动切断电路．16.家庭电路中，各用电器之间是________的(选填“串联”或“并联”)；若某家用电器的电阻为1100 ，通过的电流为0.2A，则通电10s时间内产生的热量为________J。
17.如图所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是总功率过大，________图所示的情况是短路．(填“甲”或“乙”)甲乙18.电流通过用电器做功，实质是将 ________能转化为 ________能的过程．甲、乙两电阻接在不同的电路中，两电阻上的电压之比为3：1，电流之比为1：2，通电时间之比为3：2，则电流通过两电阻做功之比为 ________，它们的电功率之比为 ________19.电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及如图所示的电路原理图。
当温控开关S0断开时，饮水机处于________工作状态；电热饮水机在加热状态下的工作电流为________A．20.家用照明电路的电压为 ________伏；四冲程汽油机工作时将内能转化为机械能的冲程是 ________冲程；额定功率为100瓦的电视机正常工作3小时，耗电 ________度．21.小东用伏安法测量额定电压为2.5V小灯泡在不同电压下的实际功率，根据实验数据他绘制成图的I﹣U 关系图象，根据图象信息，可计算出小灯泡的额定功率是________W。
22.图甲是小灯泡L和电阻R的电流随电压变化的图象，将它们按图乙所示接入电压可变的直流学生电源的电路中，只闭合开关S，小灯泡的实际功率为1W；电源电压调为1V的条件下再闭合开关S1，电流表示数变化了________ A，此时小灯泡的电阻为________ Ω，此时电路中消耗的总功率为________ W．三、实验探究题23.电流做的功跟电压、电流和通电时间三个因素都有关．小明同学要通过实验探究电功跟电压的关系，他选用的器材如图所示．其中甲、乙两容器完全相同，且盛有等体积的煤油，电阻R1＞R2．（1）进行上面实验，除了通过R1、R2的电流相同，煤油质量相同外，还必须使得________ 相同．（2）小明是通过观察________ 来判断电流做功多少的．（3）通过上面的实验他可以得到的结论是________ ．24.在测定额定电压为“2.5V”小灯泡电功率的分组实验中：（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小明闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是________．排除故障后，移动滑片使小灯泡正常发光，此时电流表数如图乙所示，则小灯泡额定功率为________W。
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如表），你认为这样处理数据是________（合理/不合理）的，理由：_________。
实验序号电压U/V 电流I/A 功率P/W 平均功率/W① 2.5 0.29 0.725 0.71② 2.5 0.28 0.70② 2.5 0.28 0.70（4）完成上述实验后，小华又重新设计了如图丙所示电路，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请根据以下实验步骤写出小灯泡的额定功率表达式（已知电源电压U不变）。
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，调节滑动变阻器R1的滑片，使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；则小灯泡的额定功率表达式为P额= ________ 。
（用字母表示）四、综合题25.刚强同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，将1、2和3、4导线分别接到电源两端．（1）实验中通过观察U形管中________的变化来比较电流通过电阻丝产生热量的多少；（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系，通过一段时间，________容器中电流产生的热量较多；（选填“a”或“b”）（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与________的关系，通过一段时间，________容器中电流产生的热量多．（选填“c”或“d”）26.有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103J/kg•℃）．求：（1）将2kg水从20℃加热到75℃需要吸收多少热量；（2）用高档将2kg水从20℃加热到75℃需要多少时间；（3）只闭合S、S2时，电热水器的电功率是多少．27.如图所示，电源电压为6V，小灯泡标有“4V 1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样。
求：（1）小灯泡的电阻为多大？（2）若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围。
参考答案一、选择题1.A2. C3.D4. C5. C6.D7. D8. A9. C 10. A 11. C 12.C二、填空题13.36；试电笔14.焦耳；Q=I2Rt 15. 磁；用电器的总功率过大16. 并联；440 17.甲；乙18.电；其它形式的；9：4；3：219.保温；2 20. 220；做功；0.3 21. 0.5 22. 0.1；2.5；0.6三、实验探究题23.（1）煤油的初温（2）温度计示数的变化（3）在电流一定、通电时间一定时，电压越高，电流做的功越多24. （1）（2）灯泡短路；0.75（3）合理；小华三次均测量了灯泡额定功率（4）四、综合题25.（1）液面高度差（2）电阻；b（3）电流；c26. （1）解：水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×2kg×（75℃﹣20℃）=4.62×105J；（2）解：消耗的电能：W=Q吸/==5.775×105J需要的加热时间：t′=（3）解：由电路图可知，闭合S、S1、S2时，R1与R2并联，电路的总电阻最小，电路的总功率最大，热水器处于高档，此时电热丝R1的功率P1=""，因电路的总功率等于各用电器功率之和，所以，电热丝R2的功率P2=P高﹣P1=1100W﹣880W=220W；只闭合S、S2时，电路为R2的简单电路，因并联电路中各支路独立工作、互不影响，所以，电热水器的电功率为220W.27.（1）解：由P=U2/R可知，灯泡电阻：R L=U L2额/P L额=（4V）2/1.6W=10Ω；（2）解：由图示电路图可知，只闭合S、S1时两电阻串联，由P=U2/R可知，在电压一定时，电路总电阻R 越大，电路总功率越小，只闭合S、S1，滑片移至b端时电路总电阻最大，功率最小，最小功率：P=U2/(R+R0）=（6V）2/（20Ω+20Ω）=0.9W；最大（3）解：由P=UI可知，灯泡额定电流：I L=P L额/U L额=1.6W/4V=0.4A，由图示电路图可知，当只闭合S与S2时灯泡与滑动变阻器串联，电流表的测量范围为0--0.6A，灯泡额定电流为0.4A，则电路最大电流：I=0.4A，由I=U/R可知，R总最小=R L+R滑=U/I最大=6V/0.4A=15Ω，滑动变阻器接入电路的最小电阻：R滑最小=R总最小-R L=15Ω-10Ω=5Ω，电压表的测量范围为0--3V，滑动变阻器两端最大电压：U滑最大=3V，此时滑动变阻器接入电路的阻值最大，电路电流最小，最小电流：I最小=U L/R L=0.3A，由I=U/R可知，R滑最大=U滑最大/I最小=3V/0.3A=10Ω，滑动变阻器接入电路的阻值范围是：5Ω～10Ω。

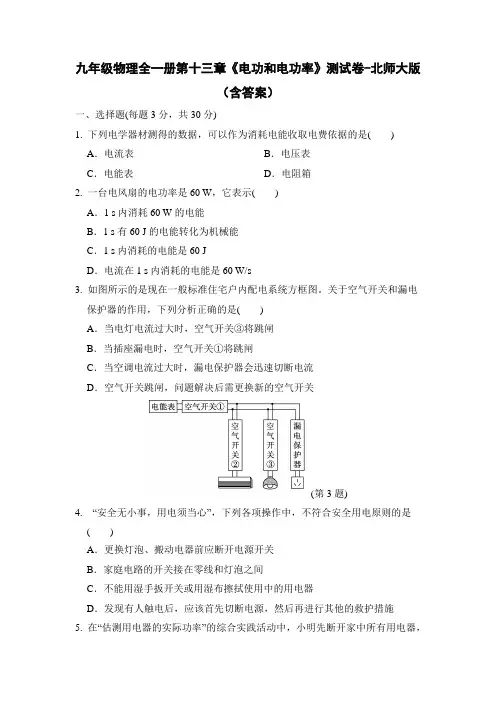

九年级物理全一册第十三章《电功和电功率》测试卷-北师大版(含答案)
九年级物理全一册第十三章《电功和电功率》测试卷-北师大版（含答案）一、选择题(每题3分，共30分)1. 下列电学器材测得的数据，可以作为消耗电能收取电费依据的是()A．电流表B．电压表C．电能表D．电阻箱2. 一台电风扇的电功率是60 W，它表示()A．1 s内消耗60 W的电能B．1 s有60 J的电能转化为机械能C．1 s内消耗的电能是60 JD．电流在1 s内消耗的电能是60 W/s3. 如图所示的是现在一般标准住宅户内配电系统方框图。
关于空气开关和漏电保护器的作用，下列分析正确的是()A．当电灯电流过大时，空气开关③将跳闸B．当插座漏电时，空气开关①将跳闸C．当空调电流过大时，漏电保护器会迅速切断电流D．空气开关跳闸，问题解决后需更换新的空气开关(第3题)4. “安全无小事，用电须当心”，下列各项操作中，不符合安全用电原则的是()A．更换灯泡、搬动电器前应断开电源开关B．家庭电路的开关接在零线和灯泡之间C．不能用湿手扳开关或用湿布擦拭使用中的用电器D．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施5. 在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示的电饭锅煮饭3 min，测得电能表指示灯闪烁120次。
若只让图乙所示的家用台扇工作6 min，则电能表指示灯闪烁的次数最可能是() A．4次B．16次C．36次D．48次(第5题)(第6题)6. 用如图所示的装置探究“影响电流热效应的因素”，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。
下列说法正确的是()A．该装置用来探究电流热效应与电流大小的关系B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小7. 一只电热水壶有两根电阻丝，其阻值R1＞R2，现在把这只电热水壶接入电路中将一壶水加热至沸腾，则下列说法正确的是()A．只接入电阻丝R2，所用时间最短B．将两根电阻丝串联后接入电路中时，所用时间最短C．将两根电阻丝并联后接入电路中时，所用时间最短D．两根电阻丝无论串联和并联，所用时间都相等8. 在探究“电功率与电阻关系”时，实验准备了阻值分别为5 Ω、15 Ω的A、B两个同一类型的灯泡。
北师大版九年级物理全册第十三单元电功和电功率测试题
第十三章单元测试卷一、选择题(每题4分 ,共40分)1．在如图1所示的电器中 ,利用电流热效应工作的是( )图12．如图2所示是一个电能表 ,对其中的重要参数 ,以下说法中错误的选项是( )图2A．“19316〞是说电能表的示数为19316 kW·hB．“5 A〞是说这个电能表的根本电流为5 AC．“220 V〞是说这个电能表应该在220 V的电路中使用D．“2500 r/(kW·h)〞是说接在这个电能表上的用电器每消耗1 kW·h的电能 ,电能表上的转盘转过2500 r 3．有一种亮度可调的简易台灯 ,灯泡与一个可变电阻串联 ,改变可变电阻的阻值可调节灯泡的亮度 ,调节可变电阻时改变了(设灯丝电阻不随温度变化)( )A．电源电压 B．灯泡两端的实际电压C．灯丝的电阻 D．灯泡的额定功率4．如图3所示的做法中符合平安用电原那么的是( )图35．关于家庭电路 ,以下说法正确的选项是( )A．在家庭电路中 ,同时工作的用电器越多 ,总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝 ,那么发生短路时 ,会因为通过用电器的电流过大而烧毁用电器D．电炉工作时 ,电炉丝热得发红 ,而连接电炉丝的导线并不太热 ,是因为导线的电阻比电炉丝的电阻小很多6．如图4所示的电路中 ,电源电压保持不变 ,开关S闭合后 ,滑片P向右移动时( )图4A．电流表示数变大 ,电压表示数变小 ,灯泡变暗B．电流表示数变小 ,电压表示数变大 ,灯泡变亮C．灯泡实际功率减小D．灯泡实际功率增大7．两定值电阻甲、乙中的电流与电压关系如图5所示 ,现将甲和乙并联后接在电压为6 V的电源两端 ,以下分析正确的选项是( )图5A．乙消耗的电功率为3.6 W B．甲消耗的电功率为3.6 WC．甲中的电流小于乙中的电流 D．甲的电阻值大于乙的电阻值8.为了探究电流通过导体产生的热量跟什么因素有关 ,某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中 ,并设计了如图6所示的甲、乙两套方案。

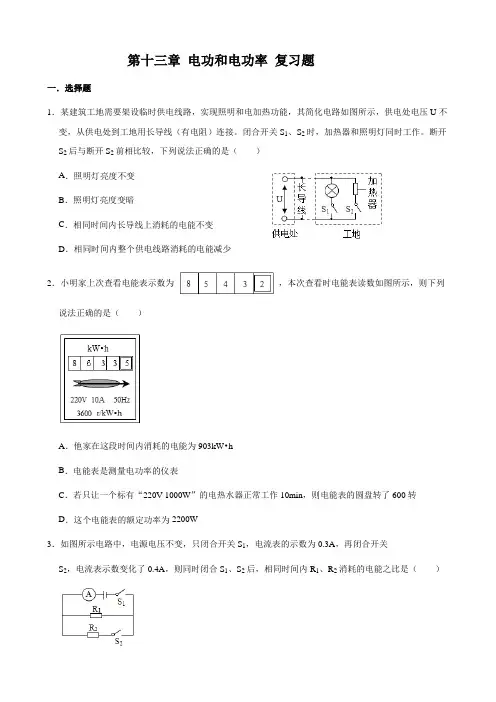

北师大版物理九年级全一册 第十三章 电功和电功率 复习题(含答案)
第十三章电功和电功率复习题一．选择题1．某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。
闭合开关S1、S2时，加热器和照明灯同时工作。
断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少2．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W3．如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（）A．3：4B．4：3C．7：3D．4：74．如图所示的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）。
闭合开关S l断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是：2V﹣6V 电流表示数变化范围是：0.4A﹣1.2A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（）A．0.4W B．0.8W C．1.2W D．1.6W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5C．两灯串联接入220V的电路，L1消耗的功率小于25WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W6．下列关于电能的说法正确的是（）A．可以通过电流表把电能直接测量出来B．电能的单位是“度”，学名叫做千瓦C．消耗电能越多的用电器，电功率就越大D．消耗电能相同的用电器，产生的热量不一定相同7．如图电路中，R1：R2＝2：3，开关闭合后，电路的总功率为P0．若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P：P0等于（）A．3：2B．4：3C．5：4D．6：58．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A．电源电压为8V B．R1的阻值为20ΩC．电路前后电流之比为1：3D．电路总功率变化了1.2W9．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图象。
北师大版物理九年级全一册第十三章电功和电功率同步练习(Word版含答案)
第十三章电功和电功率一、单选题1．如图,电路中电源电压恒为6V,定值电阻R2为10Ω,滑动变阻器R1的规格为“20Ω0.5A”,电压表量程为0~3V,电流表量程为0~0.6A。
则（）A．电压表测量的是电阻R2两端的电压B．当变阻器R1的滑片P 向右适度移动时,电压表的示数变小C．当变阻器R1接入电路中的阻值是5Ω 时,通电30s 电阻R2产生的热量是24JD．为了保证电路中各元件安全工作,变阻器R1接入电路的阻值范围是2～10Ω2．如图是直流电动机提升重物的示意图,电源电压为110V且保持不变,电路中的电流是5A,重500N的物体在电动机带动下以0.9m/s的速度匀速上升,不计各处摩擦,则电动机线圈的电阻是（）A．2ΩB．22ΩC．10ΩD．4Ω3．关于家庭电路和安全用电,下列说法正确的是（）A．使用测电笔时手不能接触笔尾金属体B．只有接触带电体才会触电C．发生电路短路时用电器不会损坏D．用湿抹布去擦亮着的灯泡是安全的4．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象形成的原因,以下说法最有可能的是（）A．这个用电器的插头与插座没有形成良好接触,仍然是断路状态B．插头插入这个插座时,导致火线和零线相接触形成了短路C．这个插座的火线和零线原来就相接触形成了短路D．同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸5．甲、乙两只电热杯及其铭牌如图所示,若它们的电阻不随温度的变化而改变,则下列说法中正确的是（）A．甲的电阻小于乙的电阻B．两电热杯均正常工作时,相同时间内消耗的电能一样多C．若将乙接在电压为110V的电路中,它的实际功率为250WD．若将两电热杯串联后接在电压为220V的电路中,相同时间内甲产生的热量较多6．下面有关电流的几种认识中正确的是（）A．电路中有电源就一定会产生电流B．金属中的电流方向跟自由电子定向移动的方向相反C．为使两灯同时亮、同时灭,两灯一定要串联D．家里日光灯工作时的电流是大约是0.8A7．下列数据中,最接近生活实际的是（）A．人步行的速度约为1.1m/sB．一瓶普通矿泉水的质量约为50gC．小汽车内的汽油机效率可以达到95%D．一台家用空调正常工作时功率约为400W8．标有“6V 4.8W”的小灯泡L和标有“6V 3.6W”的小型电加热器R,它们电流与电压变化的关系如图甲所示。

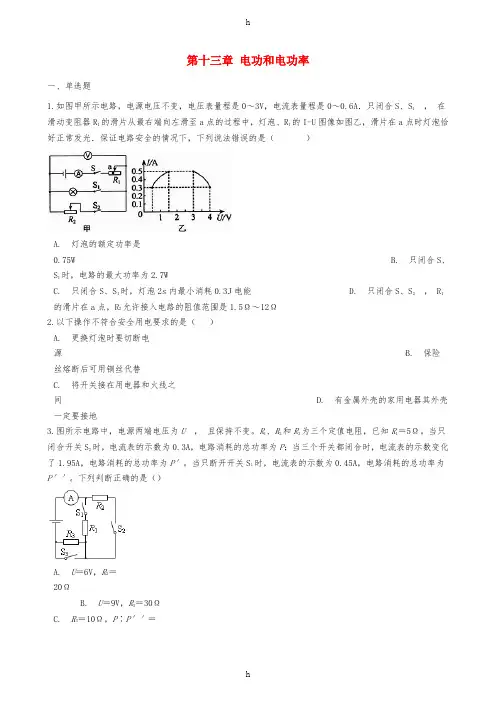

九年级物理全册 第十三章 电功和电功率章节测试 (新版)北师大版
第十三章电功和电功率一、单选题1.如图甲所示电路，电源电压不变，电压表量程是0～3V，电流表量程是0～0.6A．只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I-U图像如图乙，滑片在a点时灯泡恰好正常发光．保证电路安全的情况下，下列说法错误的是（）A. 灯泡的额定功率是0.75W B. 只闭合S、S1时，电路的最大功率为2.7WC. 只闭合S、S1时，灯泡2s内最小消耗0.3J电能D. 只闭合S、S2， R1的滑片在a点，R2允许接入电路的阻值范围是1.5Ω～12Ω2.以下操作不符合安全用电要求的是（）A. 更换灯泡时要切断电源 B. 保险丝熔断后可用铜丝代替C. 将开关接在用电器和火线之间 D. 有金属外壳的家用电器其外壳一定要接地3.图所示电路中，电源两端电压为U，且保持不变。
R1、R2和R3为三个定值电阻，已知R1＝5Ω。
当只闭合开关S2时，电流表的示数为0.3A，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了1.95A，电路消耗的总功率为P′。
当只断开开关S1时，电流表的示数为0.45A，电路消耗的总功率为P′′。
下列判断正确的是（）A. U＝6V，R2＝20ΩB. U＝9V，R3＝30ΩC. R3＝10Ω，P∶P′′＝3∶2 D. R2＝20Ω，P∶P′＝2∶154.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( )A. 两灯均正常发光时，乙灯消耗的电能较多B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻C. 两灯串联在220伏的电路中，甲灯比乙灯亮.D. 将乙灯接入110伏电路中，它的实际功率为50瓦5.将电能转化为热的是（）A. 火力发电B. 电动机工作 C. 电暖气工作 D. 电风扇工作6.关于如图所示的四幅图片，下列说法正确的是（）A. 使用三孔插座是为了使用方便B. 三脚插头内有一根导线与用电器的外壳相连C. 保险丝烧断一定是发生了短路D. 高压警示牌提醒我们安全电压为220V7.（xx•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A。

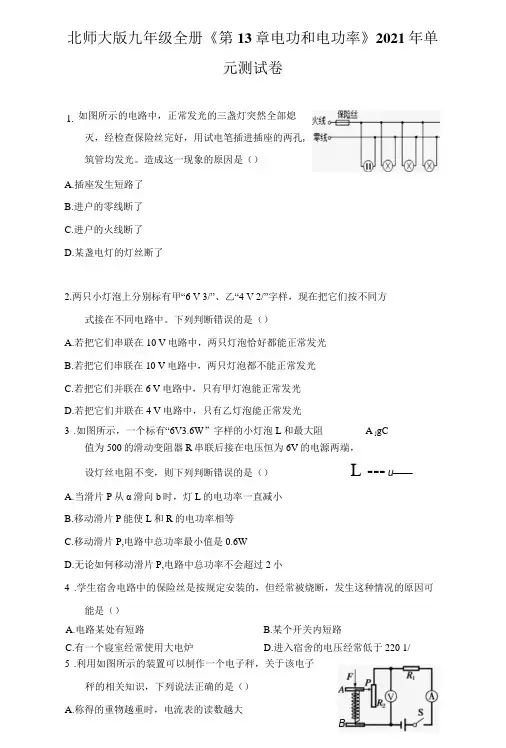

北师大版九年级全册《第13章 电功和电功率》2021年单元测试卷(附答案详解)
北师大版九年级全册《第13章电功和电功率》2021年单元测试卷如图所示的电路中，正常发光的三盏灯突然全部熄1.灭，经检查保险丝完好，用试电笔插进插座的两孔,筑管均发光。
造成这一现象的原因是（）A.插座发生短路了B.进户的零线断了C.进户的火线断了D.某盏电灯的灯丝断了2.两只小灯泡上分别标有甲“6 V 3/”、乙“4 V 2/”字样，现在把它们按不同方式接在不同电路中。
下列判断错误的是（）A.若把它们串联在10 V电路中，两只灯泡恰好都能正常发光B.若把它们串联在10 V电路中，两只灯泡都不能正常发光C.若把它们并联在6 V电路中，只有甲灯泡能正常发光D.若把它们并联在4 V电路中，只有乙灯泡能正常发光3.如图所示，一个标有“6V3.6W”字样的小灯泡L和最大阻 A j gC值为500的滑动变阻器R串联后接在电压恒为6V的电源两端，设灯丝电阻不变，则下列判断错误的是（）L --- u——A.当滑片P从α滑向b时，灯L的电功率一直减小B.移动滑片P能使L和R的电功率相等C.移动滑片P,电路中总功率最小值是0.6WD.无论如何移动滑片P,电路中总功率不会超过2小4.学生宿舍电路中的保险丝是按规定安装的，但经常被烧断，发生这种情况的原因可能是（）A.电路某处有短路B.某个开关内短路C.有一个寝室经常使用大电炉D.进入宿舍的电压经常低于220 1/5.利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是（）B.称得的重物越重时，电压表的读数越大C.称得的重物越重时，单位时间内电路消耗的电能越多D.将电压表和电流表位置互换，电子秤仍能正常使用6.由如图所示电能表的表盘可知，下列说法正确的是()kW∙h电能表■ .220V6(10)A 50Hz3000r∕(kW∙h)A.电能表的额定电流为64B.电能表的示数为2003.6klV∙hC.电能表是测量电功率的仪表D.若5mM表盘转动200转，则用电器的总功率为800〃7.如图所示，电源电压为20人定值电阻R。
北师大版九年级全册物理章节练习题：第十三章 电功和电功率
第十三章电功和电功率一、选择题1.电功率的国际单位是（）A. 千瓦B. 千瓦时C. 焦耳D. 瓦2.关于安全用电，下列做法中正确的是（）A.在电线上晾衣服B.同时使用多个大功率用电器C.电冰箱的外壳接地D.导线破损仍继续使用3.智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来适当延长使用时间，这是通过以下哪种方式实现的（）A. 增大电池电压B. 增加总功率C. 减小总功率D. 降低散热能力4.发现正在使用的电器突然冒烟起火，首先要( )A.切断电源B.用水浇灭C.找湿被子盖住D.找灭火器灭火5.关于安全用电，下列说法或做法正确的是（）A.人只要不接触带电体就不会发生触电事故B.用湿手拔用电器的插头C.有金属外壳的用电器一般使用两脚插头D.发现有人触电时立即断开电源6.下列做法中容易发生危险的是（）A. 不靠近高压带电体B. 雷雨天在大树下避雨C. 把电热水器的金属外壳接地D. 发现有人触电时先切断电源7.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（）A. 漏电电流大于30mA，保护器会在0.1秒之内切断电源B. 漏电持续时间超过0.1秒时保护器才能动作C. 当漏电电流达到15mA时就能起到可靠的保护作用D. 只有当进户电压大于220V或用电电流大于20A时，才能起保护作用8.关于家庭电路和安全用电，下列说法正确的是（）A. 使用有金属外壳的家用电器，其外壳必须接地线B. 家用电能表的示数显示了家庭用电的总功率C. 空气开关“跳闸”，一定是电路中发生短路D. 熔丝熔断后，可用铜丝来代替9.关于家庭电路与安全用电，下列做法中正确的是（）A. 家庭电路中的接地线可以不接地B. 发现家用电器或电线失火时，必须先切断电源后再救火C. 保险丝被烧断后，可用铜丝代替保险丝接入电路D. 发现有人触电后，应立即用手把触电人拉离电线10.白炽灯的亮度决定于（）A. 自身的电阻大小B. 通过的电流大小C. 消耗的电能多少D. 实际功率的大小11. 关于安全用电，下列说法正确的是（）A. 尽可能使用一个插座让多个大功率用电器同时工作B. 使用试电笔时，手不要接触笔尾的金属体C. 发现有人触电，应该迅速用手将他拉开D. 保险装置、插座、导线、家用电器等达到使用寿命应及时更换12.在家庭电路中，导线相互连接处往往比别处更容易发热，甚至引起火灾．原因是连接处（）A. 电流比别处小，产生的热量多B. 电流比别处大，产生的热量多C. 电阻比别处小，产生的热量多D. 电阻比别处大，产生的热量多二、填空题13.家庭中测量所用电能多少的仪表是________表。
北师大版九年级年级全一册第十三章电功和电功率(含答案)
北师大版九年级年级全一册第十三章电功和电功率一、单选题1．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（）A．电能表是测量电功率的仪器B．断路器应该安装在Q处而不是P处C．测电笔在插座接地孔检测时，氖管会发光D．使用测电笔时，图乙的方法错误而图丙的方法正确2．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半3．中考体检时用到了身高测量仪。
小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。
滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。
下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大4．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；①再闭合S2，灯L1亮，灯L2不亮；①用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。
若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路5．如图所示，两个透明容器中密闭着等量的空气，左右两U形管内的液面相平，电阻丝的电阻R1=R2=R3。
小亮用图示装置进行实验，下列说法正确的是（）A．通过R1的电流和通过R2的电流大小相等B．通电后，左管的液面将会比右管的液面低C．电阻R1两端的电压和R2两端的电压相等D．此实验可探究电阻丝产生热量与电流是否有关6．如图所示，在“比较两个灯泡的亮暗”的活动中，闭合开关后，调节滑动变阻器，使图甲和图乙中白炽灯L1和L2发光，L1的规格为“2.5V 0.3 A”，L2的规格为“3.8V 0.3 A”。
九年级物理全册第十三章电功和电功率章末试卷1北师大版附答案
九年级物理全册第十三章电功和电功率章末试卷1北师大版附答案一、单选题1.下表是小丽在实验中记录的实验数据，请根据表格中的数据归纳出电功率P 和电阻R 的关系（）R/Ω51015202530P/W 2.62.42.22 1.8 1.6A.P=2.8W﹣0.04⋅RB.P=2.8W+0.04⋅RC.P=2.8W﹣0.4⋅RD.P=2.8W+0.4⋅R2.在电源插座上插入一个大功率的电炒锅一段时间后，往往在插座处发热，产生该现象的原因是：A.通过插座处的电流比其它地方大 B.插座处的金属导热性能好C.通过插座处的电量比其它地方多D.插座处的电阻比较大3.如图所示的几种家用电器正常工作时，消耗的电功率接近25W 的是（）A.电饼铛B.台灯C.电饭锅D.电暖器4.下列不属于电功单位的是（）A.伏库B.伏安C.瓦秒D.焦耳5.如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S 1、S 2分别为楼上和楼下的开关（都是单刀双掷开关）．要求拨动其中任意开关，都能改变电灯原来的发光或熄灭状态．在实际应用中最好的方案是（）A. B.C. D.6.（2017•绵阳）电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对打安全电流）如表．从安全的角度考虑，该电焊机的输出导线应该选用（）导线编号甲乙丙丁导线横截面积S/mm2 1.0 2.5610安全载流量I/A12284768A.甲B.乙C.丙D.丁7.关于家庭电路与安全用电，下列说法正确的是（）A.熔丝是由熔点较高的材料制成的B.正常情况下火线与大地间的电压为零C.用电器的开关必安装在火线上D.电路连接处接触不良不可能引起火灾8.用来制作电炉、电饭锅、电暖气、电烙铁、电褥子等家用电器的发热体的材料可能是（）A.铜丝B.镍铬合金或锰铜合金C.铁丝D.铜丝或铁丝9.一度电用途很大，关于它的下列说法，不正确的是（）A.额定功率200W的洗衣机工作5小时B.额定功率1000W的空调工作1小时C.额定功率40W的日光灯工作25小时D.额定功率40W的电烙铁工作40小时10.下列用电器与电水壶工作原理相同的是（）A.电风扇B.电饭锅C.洗衣机D.液晶电视11.如图所示的四幅图中，符合安全用电的做法是（）A.两手同时接触火线和零线B.插座安装过低，小孩玩耍时将小手指塞进插座C.家用电器外壳加接地保护D.人摆弄电器触到接火线的金属触头二、填空题12.如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍镉铬合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量________（选填“相等”或“不相等”）．当开关闭合后，________（选填“A”或“B”）瓶中温度计示数上升较快．13.如图是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为________A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能________J.14.表中是某一型号手机的电池铭牌，该电池能让手机正常工作的时间约2.7×105s，则电池能为手机提供的总电能为________J，该手机额定功率是________W.15.某太阳能热水器装有100kg初温为20℃的冷水，经过一天的太阳照射，水温升高到70℃，则这些水吸收的热量等于完全燃烧________m3天然气所放出的热量；（不计热量损失）假如用功率为2kW的电热水器产生同样多的热量，则通电的时间为________s。
九年级物理全册第十三章电功和电功率单元综合测试(新版)北师大版_
第十三章电功和电功率(时间90分钟满分100分)一、选择题(每小题4分，共32分)1．某课外小组自制了一把电烙铁，它的额定电压为220 V，额定电流为0.2 A，该电烙铁的额定功率是 ( )A．110 W B．1100 W C．44 W D．4.4 W2．某电能表上标有“10A（20）”的字样，则 ( )20 AB．通过电能表的电流不超过10 A时，电能表可以正常工作 C．电能表的额定电流为10～20 AD．电能表允许使用的最小电流为20 A3．关于家庭电路，下列说法中正确的是 ( ) A．家庭电路的电压为380 VB．家庭电路中的用电器都是串联的C．用湿手扳动电路开关是安全的 D．熔丝熔断可能是由于电路中的总功率过大而造成的4．如图13—137所示的电路中，R1＝灯泡L上标有“6V 6W”的字样，电源电压为7V，开关闭合时，则下列说法中不正确的是 ( )A．电阻R两端的电压为1 V B．电阻及的实际功率为1 WC．电阻R上产生的热量为1JD．灯泡L正常发光5．某电阻两端的电压变为原来的3倍，阻值变为原来的34，那么电阻的电功率变为( )原来的A．43倍 B．946．如图13—138所示的电路中，开关S闭合时，下列判断中正确的是 ( )A．两灯都变暗 B．两灯都变亮C．A灯变暗，B灯变亮D．A灯变亮，B灯变暗7．灯1L接在电压为6 V的电路中，功率为6 W．若保持电路电压不变，再在电路中连入灯2L，使电路的总功率为9 W，在如图13—139所示的四个电路中，连接方法正确的是 ( )8．熔丝的作用是 ( )A ．保证电路的电压不变B ．保证电路的电流不变C ．保证人体的安全D ．在电流过大时自动切断电路二、填空题(每空2分，共24分)9．标有“2.5V 0.3A ”字样的小灯泡的额定功率是 W ，当把它接入电压为2 V 的电路中时，小灯泡的实际功率是 W ． 10．一个标有“220V 800W ”的电饭锅，接到220 V 的电源上，工作0．5 h 产生的热量是 J ．11．一名同学家中的电能表，月初的示数为，月末的示数为 ，那么这名同学家本月消耗的电能为 度． 12．一只家用电能表标有“3000r /(kW h)•”字样，这表明每消耗1 kW ．h 的电能，电能表的转盘转3000转．现在室内只接了一只灯泡，测出转盘3 min 内转了15转，利用这些数据，算出灯泡在这段时间内消耗的电能是 kW h • J.13．灯1L 标有“6V 6W ”，灯2L 标有“6V 3W ”，把它们串联在电压为9V 的电源上，灯1L 的功率是 W ．14．一只阻值为6Ω2 C ，由此可知，加在这个电阻两端的电压是 V ，这段时间是 s.15．李刚家的熔丝上标有 “220V 10A ”字样，他家同时使用的用电器的总功率不能超过 W ，如果超过，熔丝会自动 ．16．小明家买来的洗衣机上是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成了二脚插头安在两孔插座上，洗衣机照样工作，但这样做在 时，会发生触电事故．三、作图题与实验题(每小题6分，共12分)17．完成如图1-3—140所示的家庭电路图．18．请你设计一个电熨斗的电路图，它有两个挡可以选择，一个高温挡和一个低温挡，画出电路图．四、问答题与计算题(每小题8分，共32分)19．小明家的灯泡灯丝烧断了，他拿着灯泡晃了晃，又把它安在灯座上，发现灯泡更亮了，这是怎么回事?20．一个电热器上标有“200V 800W ”的字样，应串联一个多大的电阻，才能把此电热器接入220V 的电路中使之正常工作？在正常工作时，l h 内电路中共消耗了多少电能?21．图13—141为保温电饭锅的电路图， 12R R ， 均为电热丝， 且 12R R 91S ：＝：，为温控开关，在A ，B 月两点间加电压．(1)S 闭合时，电饭锅处于保温状态还是加热状态?(2)若加热时电饭锅的功率为800 W ，则保温时电饭锅的功率为多大?22．某同学用额定电压为6 V 的小电动机做了如下实验，当电动机正常运转时，电流表的示数为0.2 A ，当把电动机的转子卡死，串联一个1Ω的电阻，接在6 V 的电源上时，电流表的示数为3 A ，求： (1)小电动机的额定功率．(2)小电动机线圈的电阻．(3)小电动机正常转动时，线圈1 min 内产生的热量．参考答案1．C ［提示：．2200.244P UI V A W ⨯＝＝＝.］2．B3．D ［提示：家用电器均并联在家庭电路中；家庭电路的电压为220 V ；用湿手扳开关，易发生触电事故；熔丝熔断的原因是电路中的电流过大，家庭电路中电流过大的原因有两个：一是短路，二是电路中的总功率过大．］4．C ［提示：L 与R 串联，流经它们的电流相等，利用欧姆定律及电功率计算即可．］5．D ［提示： 21211122222212U R R U R U R U R R ＝＝ ］ 6．C ［提示：当开关S 闭合时，A R 与并联，并联后的总电阻小于参与并联的任一电阻，故它们在整个电路中分得的电压变小，灯B 分得的电压变多，即A 的实际功率变小，B 的实际功率变大，A 变暗，B 变亮．］ 7．B8．D ［提示：熔丝串联在电路中，电流过大时，温度升高，达到熔点，迅速熔断，切断电路，起保护作用。
