灯具单位符号
灯具基础知识
光1967年法国第十三届国际计量大会规定了以坎德拉、坎德拉/平方米、流明、勒克斯分别作为发光强度、光亮度、光通量和光照度等的单位，为统一工程技术中使用的光学度量单位有重要意义。
为了解和使用便利，以下将有关知识做一简单介绍：1. 烛光、国际烛光、坎德拉（candela）的定义在每平方米101325牛顿的标准大气压下，面积等于1/60平方厘米的绝对“黑体”（即能够吸收全部外来光线而毫无反射的理想物体），在纯铂（Pt）凝固温度（约2042K获1769℃）时，沿垂直方向的发光强度为1 坎德拉。
并且，烛光、国际烛光、坎德拉三个概念是有区别的，不宜等同。
从数量上看，60 坎德拉等于58.8国际烛光，亥夫纳灯的1烛光等于0.885国际烛光或0.919坎德拉。
2. 发强度与光亮度发光强度简称光强，国际单位是candela（坎德拉）简写cd。
Lcd是指光源在指定方向的单位立体角内发出的光通量。
光源辐射是均匀时，则光强为I=F/Ω，Ω为立体角，单位为球面度（sr）,F为光通量，单位是流明，对于点光源由I=F/4 。
光亮度是表示发光面明亮程度的，指发光表面在指定方向的发光强度与垂直且指定方向的发光面的面积之比，单位是坎德拉/平方米。
对于一个漫散射面，尽管各个方向的光强和光通量不同，但各个方向的亮度都是相等的。
电视机的荧光屏就是近似于这样的漫散射面，所以从各个方向上观看图像，都有相同的亮度感。
以下是部分光源的亮度值：单位cd/m2太阳：1.5*10 ；日光灯：（5—10）*103；月光（满月）：2.5*103；黑白电视机荧光屏：120左右；彩色电视机荧光屏：80左右。
3. 光通量与流明光源所发出的光能是向所有方向辐射的，对于在单位时间里通过某一面积的光能，称为通过这一面积的辐射能通量。
各色光的频率不同，眼睛对各色光的敏感度也有所不同，即使各色光的辐射能通量相等，在视觉上并不能产生相同的明亮程度，在各色光中，黄、绿色光能激起最大的明亮感觉。

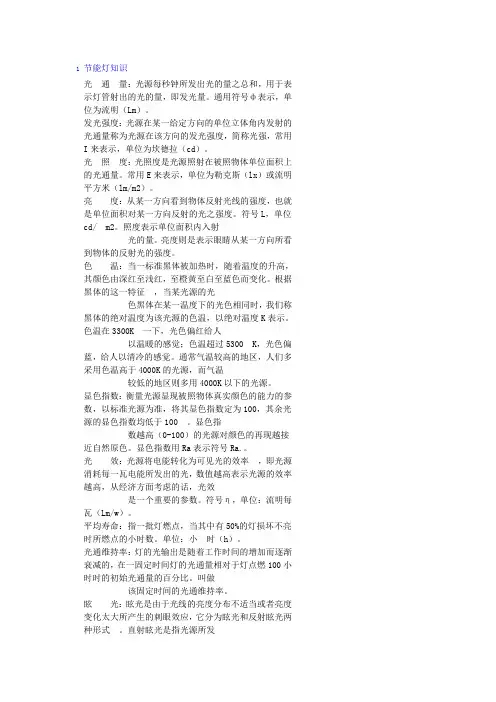

灯具照明介绍
照度范围（lx）评价的平面应用场所1~10 水平舒适环境、普通仓库垂直保安、比较随意的体育训练场所10~15 水平货物装卸、要求不高的工作地区、车库50~100 水平要求严格之工作地区、体育活动、运动场垂直航空服务区、广告100~150 水平俱乐部和竞赛性运动、销售区垂直广告、体育比赛500~1000 垂直有观众的体育比赛1000~2000 垂直电视直播的体育比赛4. 举例说明常规（常用）灯种的发光效率。
答：白炽灯： 8-14 lm/W 单端荧光灯： 55-80 lm/W高压钠灯：80-140 lm/W 自镇流荧光灯：50-70 lm/W金卤灯： 60-90 lm/W 卤钨灯： 15-20 lm/W5. 家庭怎样配置节能灯？（例如客厅、卧室、书房、厨房、卫生间、走道）答：10年前颁布的《民用建筑照明设计标准》GBJ133-90已偏低，现在装饰后的住宅的照度应提高一个档次才能达到住户满意的效果。
（1）客厅：现行标准：（指GBJ133-90）一般活动时分为20-30-50LX三档，建议提高为100-150-200LX三档装灯，平均为75LX为宜。
（2）卧室：现行标准为20-30-50LX三档，建议提高为50-100-150LX三档，平均照度75LX 为宜。
床头台灯供阅读用300LX为宜。
（3）厨房、卫生间：现行标准为20-30-50LX，为化妆、剃须以及炒菜等功能需要，建议增加为75-100-150LX为宜。
（4）庭院照明：无明确规定，夜晚能辨别出花草色调，建议平均照度20-50LX为宜，景点和重点花木另增加效照明。
6. 宾馆（酒店）怎样配置节能灯？答：（1）大厅：水晶吊灯（其中灯的替代）、筒灯、火箭炮（2）餐厅：吸顶灯中节能灯、筒灯（3）走道：筒灯、壁灯（4）客房：吸顶灯、床头灯、台灯、壁灯⑤有腐蚀性气体和特别潮湿的室内，应采用密封式灯具，灯具的各部件应做防腐处理，开关设备应加保护装置。
⑥有粉尘的室内，根据粉尘的排出量及其性质，应采用完全封闭式灯具。
灯具安装符号
一、灯具的安装方式：1 线吊式 CP Wire(Cord) Pendant2 链吊式 CH Chain Pendant3 管吊式 P Pipe(Conuit) erected4 壁装式 W Wall mounted5 吸顶式或直附式 S Ceiling mounted (Absorbed)6 嵌入式 R Recessed in7 顶棚内安装 CR Coil Recessed8 墙壁内安装 WR Wall Recessed9 台上安装 T Table10 柱上安装 CL Colum二、国标的符号线吊式自在器线吊式 SW Wire suspension type 链吊式 CS Catenary suspension type管吊式 DS Conduit suspension type壁装式 W Wall mounted type吸顶式 C Ceiling mounted type嵌入式 R Flush type顶棚内安装 CR Recessed in ceiling墙壁内安装 WR Recessed in wall支架上安装 S Mounted on support柱上安装 CL Mounted on columm座装 HM Holder mounting三、标注代号对照施工图专用——线路敷设方式代号施工图专用——线路敷设方式代号线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，f--安装方式L--光源种类，白炽灯或荧光灯。

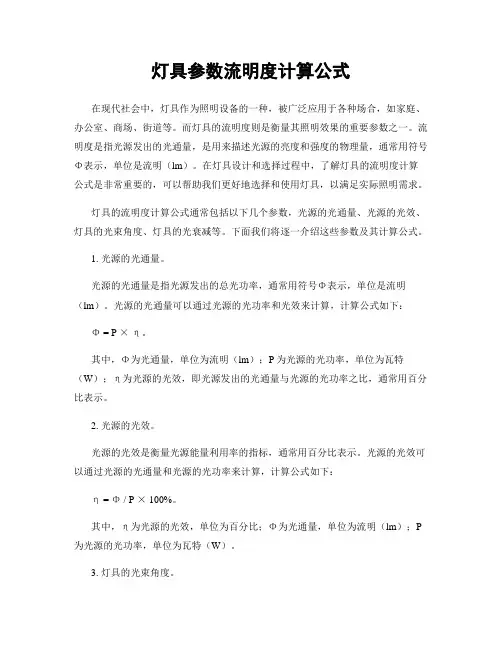

灯具参数流明度计算公式
灯具参数流明度计算公式在现代社会中，灯具作为照明设备的一种，被广泛应用于各种场合，如家庭、办公室、商场、街道等。
而灯具的流明度则是衡量其照明效果的重要参数之一。
流明度是指光源发出的光通量，是用来描述光源的亮度和强度的物理量，通常用符号Φ表示，单位是流明（lm）。
在灯具设计和选择过程中，了解灯具的流明度计算公式是非常重要的，可以帮助我们更好地选择和使用灯具，以满足实际照明需求。
灯具的流明度计算公式通常包括以下几个参数，光源的光通量、光源的光效、灯具的光束角度、灯具的光衰减等。
下面我们将逐一介绍这些参数及其计算公式。
1. 光源的光通量。
光源的光通量是指光源发出的总光功率，通常用符号Φ表示，单位是流明（lm）。
光源的光通量可以通过光源的光功率和光效来计算，计算公式如下：Φ = P ×η。
其中，Φ为光通量，单位为流明（lm）；P为光源的光功率，单位为瓦特（W）；η为光源的光效，即光源发出的光通量与光源的光功率之比，通常用百分比表示。
2. 光源的光效。
光源的光效是衡量光源能量利用率的指标，通常用百分比表示。
光源的光效可以通过光源的光通量和光源的光功率来计算，计算公式如下：η = Φ / P × 100%。
其中，η为光源的光效，单位为百分比；Φ为光通量，单位为流明（lm）；P 为光源的光功率，单位为瓦特（W）。
3. 灯具的光束角度。
灯具的光束角度是指灯具发出的光束的扩散角度，通常用符号θ表示，单位是度（°）。
灯具的光束角度可以通过灯具的光度分布曲线来确定，也可以通过灯具的设计参数来计算。
4. 灯具的光衰减。
灯具的光衰减是指灯具在使用过程中光通量的衰减情况，通常用符号L表示，单位是流明（lm）。
灯具的光衰减可以通过灯具的使用寿命和光衰减曲线来确定，也可以通过实际测试来计算。
综上所述，灯具的流明度计算公式可以表示为：Φ = P ×η。
其中，Φ为光通量，单位为流明（lm）；P为光源的光功率，单位为瓦特（W）；η为光源的光效，即光源发出的光通量与光源的光功率之比，通常用百分比表示。
灯具各种符号意义
变压器/镇流器在过载或短路的异常状态下，其表面温度<100℃，可用具体的温度代替·。
IP5X防尘
不能完全防止尘埃进入，但进入量不能达到妨碍设备正常运转的程度。
IP6X尘密
无尘埃进入
European Communities
对21个欧共体国家实行的强制性标识（针对电器和玩具），源于对玩具产品的标识，属自我宣称，无需认证。在产品上的高度>5mm。
PRI
输入
Primary-变压器的输入端，即初级
SEC
输出
Second-变压器的输出端，即次级
N
中性
Neutral-变压器的中性线
~
单相
单相交流电
3~
三相
三相交流电
3N~
有中性线的三相
cosφ或λ
功率因数
有用功和视在功的比值
△t
额定温升
镇流器或变压器绕组温升，节能灯的外壳温升
谐波总含量
Total harmonic distortion小于相应国标规定的值
警告不要使用冷光束灯
恶劣条件下使用的灯具
符号Symbol
名称Title
含义Signification
高压钠灯（内部有启动器）用的灯具
高压钠灯（需外部启动）用的灯具
反射泡用的灯具
电器控制阀
线圈变压器/镇流器
III类手提灯（含白炽灯）用变压器。
内装白炽灯的III类照明设备用的安全隔离变压器
2M标志
欧准，通常条件下可以直接安装在家具或壁橱上或内的变压器。
防雨标识
勿倒置、易碎标识
通常辅以Fragile handle with care。
类似上述的标志不应标记在螺钉或类似的部件上，标志要清晰、耐久，耐久性检验同节能灯。所有符号高度>5mm，字母高度>2mm。
灯具标注的一般形式及符号的意义
灯具标注的一般形式及符号的意义可以通过以下内容进行了解：
1. 一般形式：
-灯具型号：标注灯具的型号或者名称，用于区分不同种类的灯具。
-输入电压：标注灯具适用的电压范围，例如220V、110-240V等。
-功率：标注灯具的功率，单位为瓦特（W）。
-色温：标注灯具发出的光的颜色温度，单位为开尔文（K）。
-光通量：标注灯具的总发光量，单位为流明（lm）。
2. 符号的意义：
- E27/E26：表示螺口式灯座，适用于普通家用灯具。
- GU10/GU5.3：表示双针式灯座，适用于射灯和筒灯等。
- IP等级：表示灯具的防护等级，用于说明灯具的防水、防尘等性能。
- CE标志：表示该灯具符合欧洲安全标准。
- ROHS标志：表示该灯具符合欧盟有害物质限制标准，不含有害物质。
- UL标志：表示该灯具符合美国安全标准。
- CCC标志：表示该灯具符合中国强制性产品认证标准。
需要注意的是，灯具标注的形式和符号可能会因不同国家、不同厂商
而有所差异，上述内容只是常见的一些标注形式和符号的意义。
在购买和使用灯具时，建议仔细阅读产品标签和说明书，以确保了解灯具的相关信息和使用要求。
灯具各种标志
灯具各种标志灯具标志（Marking)H.T.S 热试验源Heat test sourceGLS 普通照明设施General lighting serviceES 爱迪生灯头Edison screwed E27SES 微型爱迪生灯头Small Edison screwedBC 卡口灯头Bayonet cap B22SBC 微型卡口灯头Small bayonet capCFL 紧凑型节能灯Compact fluorescent lampLV 低压Low voltage <1000VELV 超低电压Extra low voltageSELV 安全超低电压Safety extra-low voltage，电压<50V a.c. r.m.s. FELV 功能超低电压Functional extra-low voltageElectro magnetic compatibility =Electromagnetic EMC 电磁兼容性Susceptibility + Electromagnetic Immunity处于正常工作的最高持续温度（Ambient 额定环境最大温度除在≦（t a+10℃）的温度下瞬间工作F 功能接地功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子无危害式变压器经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。
外壳或底板外壳接地声频符合对声频阻抗的要求易燃标志适于直接安装在普通可燃物质（引燃温度至少为200℃）表面上，内装镇流器或变压器的灯具。
熔断器F 非耐短路变压器需利用置于变压器外部的保护装置来防止其过热的变压器。
耐短路变压器当变压器过载或短路时，其温升不会超过规定的限值，且在过载或短路消除后能恢复原有的功能。
耐短路的安全隔离变压器变压器符号可以与隔离变压器或安全隔离变压器的符号组成一个新符号。
玩具用变压器用安全特低电压向电动玩具供电的安全隔离变压器。
灯具标记的要求与规范
3、Ⅱ类灯具符号
基本符号： 注意：为避免将半灯具误认为是灯具。该符号不适用于半灯具。
4、 Ⅲ类灯具 基本符号：
5、F标记（Fire）
定义：灯具适合或不适合直 接安装在普通可燃材料表面
或 灯具可被隔热材料盖住且 适宜安装在普通可燃材料表面 （仅适用于嵌入式灯具）
灯具温度要求（由热试验测试结果决定）： 1、正常工作——安装表面不大于90度 2、异常工作——安装表面温度不大于130度 3、镇流器/变压器失效或故障，安装表面不超过180度
灯具标记的要求与规范
——“GB7000.1-2007 第三章 标记”
内容概述：
一、灯具标记的意义 二、灯具标记的要求 三、灯具标记的符号及具体内容 四、附加内容 五、灯具标记的试验
一、灯具标记的意义
• 标记是只是人们正确选用、安装、试用和
维护的重要依据，是确保人身安全的极其 重要的安全要求内容。
见控制装置”代替标记。
举例：NYC9310/ON
功率： 4×14W
二、特殊光源符号 定义： 使用需要带外触发器（连到光源）的高压钠灯的灯具—— E
使用带内启动装置的高压钠灯的灯具—— I
外触发钠灯：灯泡+镇流器+触发器 高压钠灯
内触发钠灯：灯泡+镇流器
错误
正确
三、避免误用冷光束符号
定义：使用形状与“冷光束”光源相似，又带异向反射器的“冷光束”光源 的灯具，可能损害安全。——禁止使用
对 比
6、接线端子符号
要求：接线端子上应标明哪一个接线端子与电源的相线相连 （Z型连接灯具除外） I类灯具应标识规定的接地符号——
如L端、N端、接地的接线标记。
