吸油值的测定
吸油值的测定
现今吸油值的测定有以下两种方法
1、手工法
原理是把DBP油用滴定管（精确）以一定的速度滴加到一定量的炭黑试样上，用玻璃棒在玻璃板上进行不断地搅拌、滚压，使混合物由自由流动的粉末状变成为半塑性的团聚物。
以硬质炭黑出现细条状且无细粉和颗粒炭黑，软质炭黑出现小块状且有少许细粒状物为形状特征，以炭黑全部滚卷至玻璃棒上，玻璃板上不出现油迹为终点进判定。
此操作过程要求在4min～6min内完成。
缺点：由于该方法在判定终点时无明确的量值方法，多大时可称为细条状或小块状，每个检验人员都有其固有的操作经验和终点判定方法。
在同一个实验室中，由于每个检验人员在测试过程中的用力不同，搅拌的方法、速度、时间不同，终点时判定的状态不同，故可得到不同的结果，误差也较大。
2、吸油计法
需要购买吸油计
原理：添油期间，测量炭黑对旋转转子产生的阻力和确定其吸收能力。
适用高精度滴定管将液体（作为滴定剂）添加到混合室中的粉末样品中。
当液体湿润样品时，在转矩曲线上就可以看到三个不同的物象：自由流动相；凝聚相；终止相。
自动流动相期间，液体被充分吸收到炭黑的结构中。
充分吸收液体后，颗粒开始相互粘紧，并形成凝聚体。
转矩值骤然上升表示抗混合力增强。
通过液态进入固态到固态进入液态的相态改变，转矩可达到其最大值。
进而可读出材料的吸油值。
目前德国布拉本德（Brabender）C型炭黑吸油计是全世界唯一标准的炭黑吸油能力分析测试仪器，符合C型炭黑吸油计可直接测试炭黑样品的吸油值，无需先做标准值，软件自动校准。
纤维吸油率试验方法
纤维吸油率试验方法1. 引言纤维吸油率是评估纤维材料吸附油污能力的一项重要指标。
本文将详细介绍纤维吸油率试验方法及实验步骤，以便于科研人员和工程师在实际应用中准确、可靠地测定纤维材料的吸油性能。
2. 实验设备和试剂2.1 实验设备： - 称量器：用于准确称量纤维材料和油剂 - 高精度天平：用于测量纤维吸附的油重量 - 密封容器：用于放置纤维材料和油剂反应 - 电子计时器：用于监测吸油时间2.2 试剂： - 纤维材料：待测量的纤维材料样品 - 油剂：待测量的油品，常用的有植物油、矿物油等3. 实验步骤3.1 样品准备 - 将纤维材料样品切割成相同的大小，确保样品的质量互相接近 - 使用称量器准确称量每个样品的质量，并记录下来3.2 吸油实验 - 将纤维材料样品放置在密封容器中 - 使用电子计时器设置吸油时间，并开始计时 - 同时，向容器中加入一定量的油剂，并确保纤维材料完全浸泡在油剂中 - 定时结束后，将纤维材料从油剂中取出，轻轻摇干，以去除表面多余的油 - 使用高精度天平称量纤维材料，记录下吸油后的质量3.3 数据处理 - 计算纤维材料吸油率的公式为：吸油率(%) = (吸油后的质量 -原样品的质量) / 原样品的质量× 100% - 运用上述公式，根据实测数据计算得出吸油率的数值4. 实验注意事项•在实验操作中，需保证实验环境干净整洁，以避免外界因素对实验结果的影响•在纤维材料样品称量时，应尽量避免手触摸，以防指纹或其他杂质带入样品，影响实验结果的准确性•在吸油实验过程中，应尽量控制吸油时间的一致性，以保证实验结果的可比性•油剂选择时，应与实际应用的油品相符，以保证实验结果的可靠性和实用性•在实验结束后，及时清洗实验器材，并保持干燥5. 结论纤维吸油率试验方法能够准确测定纤维材料的吸油性能，为纤维材料的选材和应用提供实验依据。
在实验中，需注意保持实验环境整洁，严格控制操作的准确性和一致性，并选择与实际应用相符的油剂。
吸油值dop
吸油值dop
摘要：
1.吸油值的定义和作用
2.不同种类的吸油值
3.吸油值的测量方法
4.吸油值的应用领域
5.吸油值的影响因素
6.如何选择合适的吸油值
正文：
吸油值dop，是表示材料吸收油墨能力的指标，对于油墨的印刷质量和印刷效果有着重要的影响。
不同的材料，其吸油值dop的数值也不同，因此在印刷时需要根据实际情况选择合适的吸油值dop。
吸油值的测量方法有多种，如重量法、体积法等。
其中，重量法是最常用的方法，其原理是在一定的条件下，测量材料吸收油墨后重量的变化，从而得出吸油值。
吸油值的应用领域广泛，不仅应用于印刷行业，还应用于涂料、油墨、胶粘剂等行业。
在这些领域中，吸油值dop的大小直接影响着产品的质量和性能。
吸油值的影响因素主要有材料的性质、油墨的种类、印刷条件等。
材料的性质是影响吸油值的最主要因素，不同的材料其吸油值dop的数值也不同。
油墨的种类也会影响吸油值，油墨的粘度和表面张力都会对吸油值产生影响。
印
刷条件也是影响吸油值的重要因素，印刷压力、印刷速度、印刷温度等都会对吸油值产生影响。
在选择吸油值时，需要根据实际情况综合考虑。
首先，需要考虑材料的性质，选择合适的吸油值dop，使材料能够充分吸收油墨，但又不能吸收过多，以免影响印刷效果。
其次，需要考虑油墨的种类，不同的油墨需要选择不同的吸油值。
最后，需要考虑印刷条件，根据印刷压力、印刷速度、印刷温度等因素选择合适的吸油值。
总的来说，吸油值dop是一个非常重要的指标，对于油墨的印刷质量和印刷效果有着重要的影响。
炭黑吸油计的吸油值的实验测定方法
炭黑吸油计的吸油值的实验测定方法炭黑吸油计是一种用于测量材料吸油性能的仪器，广泛应用于橡胶、塑料、油墨等行业中。
炭黑吸油计的工作原理是利用炭黑粉末的吸油性能来测定样品的吸油值。
本文将介绍炭黑吸油计的实验测定方法。
实验仪器和试剂•炭黑吸油计•精密天平•干净容器•石油醚、正己烷等溶剂•测量计量杯实验步骤1.准备样品：将待测样品加入石油醚或正己烷等溶剂中，待其彻底溶解后静置一段时间，以去除气泡与悬浮物。
将样品溶液量称取至一定重量并倒入炭黑吸油计；2.调整压头：将压头轻轻压在样品表面，直到吸油头的底部紧贴样品表面，再沿着压头上下移动，使压头依次经过样品的全部面积，避免出现压过的痕迹。
然后将压头拿开，用干净棉花球依次擦去下降的石墨油。
等吸油头完全坠落后，其表面的石墨油首先接触棉花球，油液会迁移到棉花球上，油液量就是吸油量。
3.清洁压头：用棉花球清洁压头，以避免干扰后续的测定结果；4.重复测量：分别取3份样品进行测定，每份样品测量三遍，并记录测量结果，取平均值为最终实验数据。
实验注意事项1.在测量中应确保炭黑吸油计清洁干净，以保证测试结果的准确性；2.测量过程中应减少样品表面的压痕和气泡产生，以免干扰测试结果；3.操作时应注意安全，避免溶剂引起火灾或爆炸。
数据处理通过实验可得各个样品的吸油值，根据各组数据求得平均值，并计算误差。
最终的实验报告应包含以下内容：1.各个样品的吸油值及平均值；2.各组数据的误差分析；3.实验结果的可靠性及应用前景分析。
结论炭黑吸油计的实验测定方法是测量不同材料吸油性能的一种常用方法。
本文介绍了利用炭黑吸油计进行实验测定的步骤和注意事项，并对实验结果进行了处理和分析，得出了可靠的实验结论。
炭黑吸油计可广泛应用于橡胶、塑料、油墨等行业中，具有较好的应用前景。
吸油值测试方法

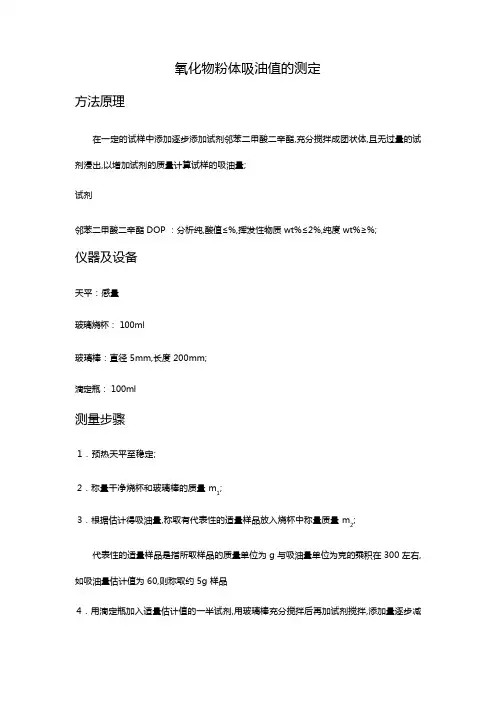

氧化物粉体吸油值的测定方法原理在一定的试样中添加逐步添加试剂邻苯二甲酸二辛酯,充分搅拌成团状体,且无过量的试剂浸出,以增加试剂的质量计算试样的吸油量;试剂邻苯二甲酸二辛酯 DOP ：分析纯,酸值≤%,挥发性物质 wt%≤2%,纯度 wt%≥%;仪器及设备天平：感量玻璃烧杯： 100ml玻璃棒：直径 5mm,长度 200mm;滴定瓶： 100ml测量步骤1．预热天平至稳定;;2．称量干净烧杯和玻璃棒的质量 m1;3．根据估计得吸油量,称取有代表性的适量样品放入烧杯中称量质量 m2代表性的适量样品是指所取样品的质量单位为 g 与吸油量单位为克的乘积在 300 左右, 如吸油量估计值为 60,则称取约 5g 样品4．用滴定瓶加入适量估计值的一半试剂,用玻璃棒充分搅拌后再加试剂搅拌,添加量逐步减少;样品中出现沙状颗粒后,一次加一滴,且用玻璃棒充分搅拌,当形成团状物时停止加入试剂, 称量质量 m3;整个测量过程控制在 20min-25min 之间,且整个过程充分搅拌;测量结果的计算吸油量可采用 100g 样品吸收的试剂的质量单位为 g,按公司 1 计算吸油量;计算结果取整数;重复性测定结果在重复性条件下获得的两次测试结果的算术平均值;若这两个测试结果的绝对差值超过1 ,则需要重新进行测定;吸油值与粉体粒径及粉体表面状态的一些关系亲油性越高,吸油值也高吸油值与粉料颗料间的空隙、粒子的表面性能及粉体的比表面积有关;颗料呈聚集态时,颗料间的空隙较大,此时粉体的吸油值会上升;粒子表面的亲水亲油性能对吸油值的影响很大;亲油性高时,吸油值大;颗粒的表面能、电荷分布影响粒子的聚集,也对吸油值产生影响;粒子的比表面积越大,吸油值越大;故粉体越细,吸油值越大;没有改性时,表面能高,吸附油脂能力强；改性以后,表面能低,吸附能力降低;。
吸油值单位
吸油值单位
吸油值单位是一种检测油脂质量的指标，可以有效的控制油脂的质量，提高检测的精度。
下面就来详细介绍一下吸油值单位。
吸油值单位是以100克油脂为标准，用一定的样品量测定油脂中所含油或脂肪的比例来表示。
吸油值也可以称为油脂吸取量（Sorption Value），是确定油脂质量的重要指标之一。
关于吸油值，众多检测方法中，它是一个发展最快、应用最为广泛的检测方法，因为它有较高的精度。
一般而言，吸油值越大，油脂的质量就越高。
因此，吸油值单位通常用于检测食用油的质量，以确保食用的安全性。
在检测吸油值单位时，需要使用82.5毫克的油样，以最少的样品量获取最佳的结果。
然后，将油样混合在200毫升量瓶中，使其充分溶解。
最后，根据指定的吸取天平上的称量结果，得出最后的检测结果。
有了吸油值单位的检测，我们就可以快速、准确的测定油脂的质量，比如食用油、汽油、润滑油等。
于是，很多行业都在广泛使用吸油值单位的检测方法，以更加准确的衡量油脂的质量。
总的来说，吸油值单位是一种检测油脂质量的快速可靠的方法，被广泛应用于食用油、汽油、润滑油等各种行业。
它通过使用吸取天平来测定油脂中所含油或脂肪的比例，从而有效地控制油脂的质量，从而帮助我们购买安全的油脂商品。
- 1 -。
吸油量测定——精选推荐
程 序 名 称版 次 A 吸油量测定方法页 码1/21 范围本方法适用于高岭土、硅灰石、二氧化钛颜料吸油量的额定。
2 引用标准GB9285 色漆和清漆用原材料取样 GB5211.153 试剂 精制亚麻仁油：酸值为5.0~7.0mgKOH/g 。
4 仪器4.1 平板：磨砂玻璃或大理石制，尺寸不小于300mm x ×400mm 。
4.2 调刀：钢制，锥形刀身，长约140-150mm ，最宽处为20-25mm ，最窄处不小于12.5mm 。
4.3 滴定管：容量10mL ，分度值0.05mL 。
5 取样按GB9285的规定选取试验颜料的代表性样品。
6 实验步骤进行两份试样的平行测定。
6.1 根据不同颜料吸油量的一般范围，建议按下表规定称取适量的试样。
吸油量，mL/100g 试样质量＜10 20 ＞10~30 10 ＞30~50 5 ＞50~80 2 ＞8016.2 测定① 将试样置于平板上，用滴定管滴加精制亚麻仁油，每次加油量不超过10滴，加完后用调刀压研，使油渗人受试样品；② 继续以此速度滴加至油和试样形成团块为止。
从此时起，每加一滴后需用调刀充分研磨，当形成稠度均匀的膏状物，恰好不裂不碎，又能粘附在平板上时，即为终点。
③ 记录所耗油量，全部操作应在20一25min 内完成。
7 结果的表示吸油量以每l00g 产品所需油的体积或质量表示，分别用式(1)或式(2)计算：)2(93)1(100⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅mVmV程序名称版次 A 页码2/2式中：V——所需油的体积，mL。
m——试样的质量，g；93——精制亚麻仁油的密度乘以100。
报告结果准确到每100g颜料所需油的体积或质量。
制定人审核批准附表本列表中各原料吸油量为实验室实测结果（及供参考）（亚麻15油密度0.93 ）取2-3g原料直至滴加亚麻油使全部颜料粘在一起的最低用油量就是吸油量（g/g）编号原料名称吸油量（g/100g）编号原料名称吸油量（g/100g）1 酞菁蓝57 18 滑石粉（1250目）352 酞菁绿51 19 滑石粉（800目）333 大红粉64 20 滑石粉（325目）184 桃红70 21 重钙（1250目）205 透明铁红61 22 重钙（800目）226 透明铁黄54 23 重钙（325目）207 氧化铁红29 24 石英粉（1250目）268 艳铁红（拜耳红）21 25 石英粉（800目）229 氧化铁黄78 26 石英粉（350目）1810 中铬黄22 27 导电云母粉（600目）6311 浅铬黄30 28 云母粉（1250目）5312 钼铬红28 29 超细硅酸铝11613 铁黑25 30 高岭土6014 炭黑133 31 OK-412 25115 R-902钛白21 32 BYK-996 6416 锐钛钛白25 33 硅灰石（800目）2517 立德粉（1250目）12-15 34序号填料名称比重吸油量PVC白色颜料1 二氧化钛 3.9-4.2 18-27 15-202 氧化锌 5.6-5.7 11--27 15-203 氧化锑 6.752 11—13 15-204 铅白 6.6-6.8 8--15 15-205 锌钡白 4.2-4.3 12--18黄色颜料6 铬黄 5.8-6.4 12—25 10--157 锌铬黄 3.4-3.5 24-27 10—158 镉黄 4.2 25-35 5--109 耐晒黄 1.4-1.5 40-50 5—1010 联苯胺黄 1.1-1.2 40-50 5—1011 氧化铁黄 4.1-5.2 15-60 10--15绿色颜料12 酞青绿 1.7-2.1 33-41 5--1013 氧化铬绿 4.8-5.2 10--18 10--1514 铅铬绿 2.9-5.0 15-35 10—1515 颜料绿B 1.47 60-70 5—10蓝色颜料16 铁蓝 1.85-1.97 44-58 5--1017 群青 2.33 30-35 10--1518 酞青蓝 1.5-1.64 35-45 5--15红色颜料19 氧化铁红 4.1-5.2 15-60 10—1520 甲苯胺红 1.4 35-55 10--1521 芳酰胺红 1.4-1.7 40-60 5--10黑色颜料22 氧化铁黑 4.7 20-28 10--1523 碳黑 1.7-2.2 100-200 1--5防锈颜料24 碱式铬酸铅 4.1 13-15 25-3525 碱式硫酸铅 6.4 10--14 15-2026 铅酸钙 5.7 12--19 30-4027 红丹8.9-9.0 5--12 30-3528 磷酸锌 2.3 15-22 25-3029 四盐基铬酸锌 4 45-50 20-2530 铬酸锌 3.4 24-27 30-40金属粉颜料31 不锈钢粉7.95-1532 铝粉 2.5-2.6 5--1533 锌粉7.06 60-7034 铅粉11.1-11.4 40-50体质颜料35 重晶石粉 4.25-4.5 6—1236 瓷土 2.6337 云母粉 2.8-3.0 30-7538 滑石粉 2.65-2.8 27-3039 碳酸钙 2.53-2.71 13-22。
吸油值 蓖麻油
吸油值蓖麻油蓖麻油是一种重要的植物油，在食品、药品、化妆品等领域有着广泛的应用。
其中，蓖麻油的吸油值是其重要的品质指标之一。
本文将介绍蓖麻油的吸油值及其与品质的关系，并探讨吸油值的测定方法与应用。
一、蓖麻油的吸油值及其意义蓖麻油的吸油值，是指单位质量蓖麻油对油脂附着能力的度量。
吸油值越高，表示蓖麻油对其它油脂的吸附能力越强，这是由于蓖麻油中富含大量的蓖麻酸，而蓖麻酸具有较强的亲油性。
吸油值的高低直接影响着蓖麻油的品质，以及其在工业和生活中的应用。
在食品加工领域，蓖麻油的吸油值是衡量其炒菜用途的重要参数。
吸附更多的食材，使食材更加鲜嫩和美味。
而在制药、化妆品等领域，蓖麻油的吸油值则用于评估其在配方中的溶解能力和润滑性，对于药品吸收和化妆品的质地和使用体验有着重要的影响。
二、蓖麻油吸油值的测定方法测定蓖麻油的吸油值有多种方法，其中比较常用的是体积法和质量法。
1. 体积法体积法是通过将一定重量的蓖麻油滴入一个已知内径、高度的细长玻瓶中，然后记录油面降低的体积，从而计算吸油值。
该方法操作简单、易行，但在实际应用中受到玻璃密度和蓖麻油粘度的影响。
2. 质量法质量法是通过称取一定重量的蓖麻油样品，使用过滤纸或其他吸油性材料进行吸附，然后再次称重，从而计算蓖麻油的吸油值。
此方法相对较为准确和精确，但操作稍显复杂，时间较长。
除了以上两种方法外，还有一些其他的测定方法，如仪器测定法、表面张力法等，但这些方法一般用于科研和工业生产领域，不常用于普通实验室。
三、蓖麻油吸油值与品质的关系蓖麻油的吸油值与其品质有着紧密的关联。
一般认为，吸油值较高的蓖麻油具有较好的质量。
高吸油值的蓖麻油在食品加工中具有更好的食材吸附能力，能够使食材更加入味、更加鲜嫩。
因此，高吸油值的蓖麻油常被选用作为高温烹调油和调味料。
同时，高吸油值的蓖麻油在药品制剂和化妆品制造中也有着广泛的应用。
蓖麻油的吸附能力可以促进药品的吸收，增强有效成分的溶解能力，从而提高药效。
消光粉吸油量的测定方法
消光粉吸油量的测定方法
消光粉吸油量的测定方法主要包括以下步骤：
1. 试剂与仪器准备：准备精制亚麻仁油，其酸值（以氢氧化钾计）应在5.0mg/g～7.0mg/g范围内。
同时，准备调刀（长178mm，宽7mm～8mm）、玻璃板或釉面瓷板（20cm ×20cm）、滴瓶（60mL）以及电热恒温干燥箱（温度可控制在105℃±2℃）。
2. 样品处理：称取约1g预先在105℃±2℃干燥2h的试样，精确至0.01g。
将试样置于玻璃板或釉面瓷板上。
3. 滴加精制亚麻仁油：使用已知质量的滴瓶滴加精制亚麻仁油。
开始时以较快的速度滴加，当滴加到相当于试样吸收值的3/4量时，用调刀轻轻调和，使精制亚麻仁油与试样浸润均匀。
然后不断调和、碾压，使粒状试样全部破碎。
4. 终点判断：继续以较慢的速度滴加精制亚麻仁油并不断调和碾压，直到试样与精制亚麻仁油形成透明饼状、不松散的状态，且玻璃板上不出现油迹时即为终点。
5. 结果计算：称量精制亚麻仁油滴瓶的质量，计算试验过程中精制亚麻仁油消耗的质量差值，精确至0.01g。
这个质量差值即为消光粉的吸油量。
请注意，整个操作过程应在10min～15min内完成，以确保结果的准确性。
同时，为了获得更可靠的结果，建议进
行多次测定并取平均值。
导电炭黑的吸油值
导电炭黑的吸油值导电炭黑是一种具有良好导电性能的碳黑材料，广泛应用于电池、导电胶乳、导电塑料等领域。
除了导电性能，导电炭黑还具有吸油性能，可以用于吸附和处理油污。
以下将对导电炭黑的吸油值进行解析。
一、导电炭黑的吸油性能导电炭黑的吸油性能指的是其对吸附油类物质的能力。
导电炭黑由于其特殊的微观结构和表面特性，具有较高的比表面积和孔隙结构，能够吸附和储存较多的油类物质。
导电炭黑的吸油性能取决于其孔隙结构、比表面积和表面亲油性。
二、影响导电炭黑吸油性能的因素1. 孔隙结构导电炭黑的孔隙结构对其吸油性能具有重要影响。
孔隙结构主要包括孔径和孔隙分布。
较小的孔径和均匀的孔隙分布可以提高导电炭黑的吸油性能，因为这有利于油分子在材料表面和孔隙之间的进入和扩散。
2. 比表面积导电炭黑的比表面积是指单位质量或单位体积的表面积，也是导电炭黑吸油性能的重要指标。
较高的比表面积意味着更多的表面积可以与油分子接触，从而增加吸附和储存油类物质的能力。
3. 表面亲油性导电炭黑的表面亲油性也会影响其吸油性能。
表面亲油性越高，导电炭黑与油类物质之间的相互作用力越强，从而增加了吸附和存储油分子的能力。
三、吸油值的测定方法吸油值是衡量导电炭黑吸油性能的重要参数之一。
常用的测定方法包括静态吸附法和动态吸附法。
1. 静态吸附法静态吸附法是将导电炭黑样品与油类物质（如石油醚、石油酮等）接触并保持一段时间后，通过比较前后样品的重量差来计算吸油值。
吸油值可以表示为单位质量或单位体积的油类物质被样品吸附的量。
2. 动态吸附法动态吸附法是将导电炭黑样品与油类物质进行连续接触，并通过流量和时间等参数来测定吸油值。
该方法能更好地模拟实际使用条件下导电炭黑与油类物质的接触过程。
四、吸油值的应用导电炭黑的吸油值可以用于吸附和处理油污，具有一定的环境应用价值。
例如，在油水分离、油品回收和处理、环境治理等领域，导电炭黑可以作为吸附剂用于吸附和去除油类物质。
导电炭黑的高吸油值能够提高吸附效率和吸附容量，有助于油污的有效处理和资源回收。
抗结剂吸油值的测定
抗结剂吸油值的测定
一、原理：
通过对抗结剂吸油值测定可以直接分析出抗结剂的吸附干燥性能，从而了解此产品在粉状产品中的分散性，干燥性和抗结块能力，决定其添加量。
具有良好吸油值的产品对于粉末类制成品的后期运输及耐炎热或长期储存会起到良好的保鲜抗结块作用。
二、检测方法：
准确称取试样1.0g放置到玻璃板上，用5ml微量滴定管以邻苯二甲酸二丁酯滴定，用玻璃棒或不锈钢片拌匀使试样最终成为一个整体的团状，记录下邻苯二甲酸二丁酯的毫升数即为抗结剂的吸油值ml/g（取样过程中应尽量减少试样在空气中暴露的时间）。
一、注意事项:
1.滴定的时候刚开始要快，临近终点要慢。
2.终点判断:滴定的最终结果为样品完全成团状，且手摸不沾手。
