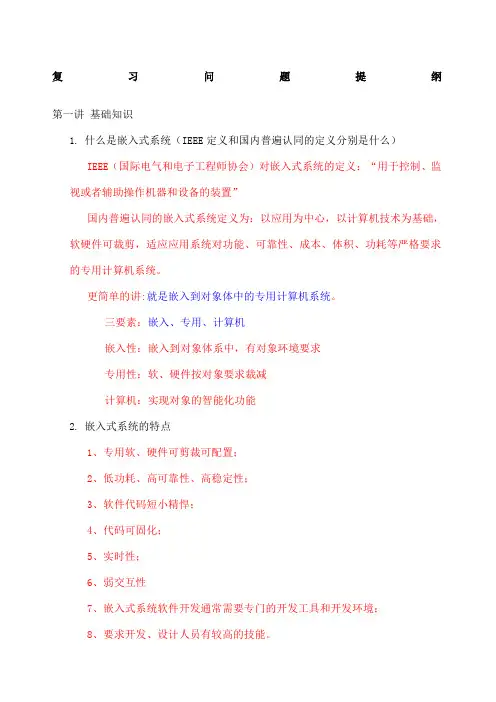

ARM基础知识
复习问题提纲第一讲基础知识1.什么是嵌入式系统（IEEE定义和国内普遍认同的定义分别是什么）IEEE（国际电气和电子工程师协会）对嵌入式系统的定义：“用于控制、监视或者辅助操作机器和设备的装置”国内普遍认同的嵌入式系统定义为：以应用为中心，以计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。
更简单的讲:就是嵌入到对象体中的专用计算机系统。
三要素：嵌入、专用、计算机嵌入性：嵌入到对象体系中，有对象环境要求专用性：软、硬件按对象要求裁减计算机：实现对象的智能化功能2.嵌入式系统的特点1、专用软、硬件可剪裁可配置；2、低功耗、高可靠性、高稳定性；3、软件代码短小精悍；4、代码可固化；5、实时性；6、弱交互性7、嵌入式系统软件开发通常需要专门的开发工具和开发环境；8、要求开发、设计人员有较高的技能。
3.嵌入式系统的组成嵌入式系统总体上是由硬件和软件组成的，硬件是其基础，软件是其核心和灵魂。
第二讲 ARM技术概述（以下指的arm处理器都是指ARM920T）1.arm处理器是32位架构，它支持的基本数据类有哪3个（提示：字节、、）(1)Byte:字节，8bit (2)Halfword:半字，16bit（半字必须与2字节边界对齐）（3）word:字，32bit（字必须与4字节边界对齐）2.什么是存储大小端模式所谓的大端模式，是指高位字节存放在低地址单元中，而低位字节存放在高地址单元中。
所谓的小端模式，是指低位字节存放在低地址单元中，而高位字节存放在高地址单元中。
3.arm 处理器有哪7种工作模式，每种工作模式下通用工作寄存器有多少个、作用是什么、各个模式间哪些模式下有自己专有的寄存器，哪些寄存器是各个模式彼此公用的，哪些寄存器一般有固定的用途是什么哪两种模式寄存器完全相同，哪种模式它的专有寄存器最多（1）ARM微处理器支持7种运行模式，分别为：用户模式(usr)：ARM处理器正常的程序执行状态。

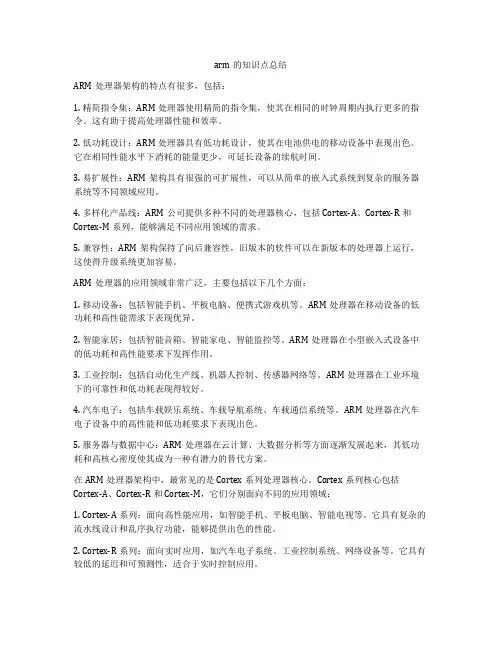

arm的知识点总结
arm的知识点总结ARM处理器架构的特点有很多，包括：1. 精简指令集：ARM处理器使用精简的指令集，使其在相同的时钟周期内执行更多的指令。
这有助于提高处理器性能和效率。
2. 低功耗设计：ARM处理器具有低功耗设计，使其在电池供电的移动设备中表现出色。
它在相同性能水平下消耗的能量更少，可延长设备的续航时间。
3. 易扩展性：ARM架构具有很强的可扩展性，可以从简单的嵌入式系统到复杂的服务器系统等不同领域应用。
4. 多样化产品线：ARM公司提供多种不同的处理器核心，包括Cortex-A、Cortex-R和Cortex-M系列，能够满足不同应用领域的需求。
5. 兼容性：ARM架构保持了向后兼容性，旧版本的软件可以在新版本的处理器上运行，这使得升级系统更加容易。
ARM处理器的应用领域非常广泛，主要包括以下几个方面：1. 移动设备：包括智能手机、平板电脑、便携式游戏机等。
ARM处理器在移动设备的低功耗和高性能需求下表现优异。
2. 智能家居：包括智能音箱、智能家电、智能监控等。
ARM处理器在小型嵌入式设备中的低功耗和高性能要求下发挥作用。
3. 工业控制：包括自动化生产线、机器人控制、传感器网络等。
ARM处理器在工业环境下的可靠性和低功耗表现得较好。
4. 汽车电子：包括车载娱乐系统、车载导航系统、车载通信系统等。
ARM处理器在汽车电子设备中的高性能和低功耗要求下表现出色。
5. 服务器与数据中心：ARM处理器在云计算、大数据分析等方面逐渐发展起来，其低功耗和高核心密度使其成为一种有潜力的替代方案。
在ARM处理器架构中，最常见的是Cortex系列处理器核心。
Cortex系列核心包括Cortex-A、Cortex-R和Cortex-M，它们分别面向不同的应用领域：1. Cortex-A系列：面向高性能应用，如智能手机、平板电脑、智能电视等。
它具有复杂的流水线设计和乱序执行功能，能够提供出色的性能。
2. Cortex-R系列：面向实时应用，如汽车电子系统、工业控制系统、网络设备等。

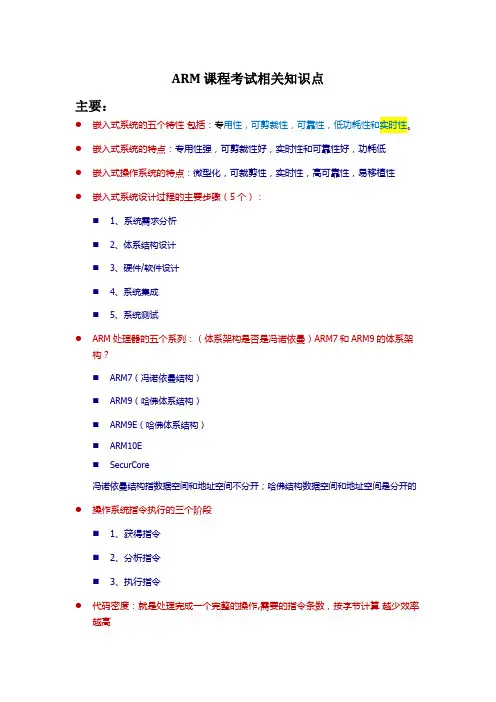

ARM 基础知识
ARM 课程考试相关知识点主要：●嵌入式系统的五个特性包括：专用性，可剪裁性，可靠性，低功耗性和实时性。
●嵌入式系统的特点：专用性强，可剪裁性好，实时性和可靠性好，功耗低●嵌入式操作系统的特点：微型化，可裁剪性，实时性，高可靠性，易移植性●嵌入式系统设计过程的主要步骤（5个）：⏹1、系统需求分析⏹2、体系结构设计⏹3、硬件/软件设计⏹4、系统集成⏹5、系统测试●ARM处理器的五个系列：（体系架构是否是冯诺依曼）ARM7和ARM9的体系架构？⏹ARM7（冯诺依曼结构）⏹ARM9（哈佛体系结构）⏹ARM9E（哈佛体系结构）⏹ARM10E⏹SecurCore冯诺依曼结构指数据空间和地址空间不分开；哈佛结构数据空间和地址空间是分开的●操作系统指令执行的三个阶段⏹1、获得指令⏹2、分析指令⏹3、执行指令●代码密度：就是处理完成一个完整的操作,需要的指令条数，按字节计算越少效率越高●MMU(Memory Management Unit)：存储器管理单元。
P176存储器管理单元MMU主要完成以下工作：虚拟存储空间到物理存储空间的映射；存储器访问权限的控制；设置虚拟存储空间的缓冲的特征。
MMU可以将某些地址变换条目锁定在快表【TLB（translation lookasidebuffer）】中，从而使得进行与该地址变换条目相关的地址变换速度保持很快。
MMU可以将整个存储空间分为最多16个域。
功能：将虚拟地址映射为物理地址；提供硬件机制的内存访问授权。
●ARM的寻址方式⏹立即数寻址⏹寄存器寻址⏹寄存器移位寻址⏹寄存器间接寻址⏹多寄存器寻址⏹基址变址寻址⏹相对寻址⏹堆栈寻址⏹块拷贝寻址●嵌入式系统/操作系统？主要由哪几部分组成嵌入式系统的组成部分：⏹嵌入式处理器（ARM，MIPS，PowerPC）⏹外围设备（存储器接口）⏹嵌入式操作系统⏹应用软件●ARM的最小系统，画出框图，并说明。
1. ARM芯片。
2. 电源电路、复位电路，晶振电路。
ARM的学习
第一节、ARM的介绍一、ARM是一种高级的单片机，以小端模式存储，ARM7、ARM9是基于V4架构，cortex-M0可以替换51单片机，cortex-M3可以替换ARM7。
2440的内核是920T（T 表示是支持Thumb指令集）二、Powerpc ：视频处理器能力强。
三、Ext_RAM.ini脚本四、文件作用：初始化cpu相关寄存器，确定程序下载路径。
五、RuninRAM.sct做三件事：（1）、确定程序存放、运行、地址。
（2）、确定内外部内存地址。
（3）、确定程序运行状态，仿真、norflash、nandflash等。
六、Cortex-R系列是针对实时系统设计的。
Cortex-M是向下扩展的，Cortex-A是向上扩展的（高端产品）。
Cortex-M3是一个32位的核，采用了新型的单线调试技术，它不能执行ARM指令集。
七、ARM指令是32位的，共有37个寄存器，分为若干个组，其中31个通用寄存器，6个状态寄存器。
ARM有7种不同的处理模式，在每一种处理模式下均有一组相应的寄存器与之对应——也就是在任意一种处理模式下可以访问15个通用寄存器（R0~R14）、（1~2）个状态寄存器和程序计数器。
Thumb是16位长度。
八、建立一个ARMkeil工程的步棸：1）：新建文件夹；2）：新建工程，保存在所建文件夹里，选择S3C2440A，3）：文件夹中建src、obj、list文件夹。
4）：新建文件，.c文件保存在src中。
5）：项目窗口，分别设置组名，添加C文件。
6）：把ext_RAM.ini和runinRAM、sct两个文件拷到工程所在文件夹，7）：选择生成HEX文件、分别设置obj、list 目录；8）：在linker把runinRAM.sct分散加载文件（分配内存大小）加载进去。
9）：Debug选择硬件调试、jlink。
加载ext_RAM.ini文件。
10）：utilities中选择jlink，把后面的勾去掉（不然调试不过）。
arm硬件设计知识点
arm硬件设计知识点1. 引言ARM（Advanced RISC Machine）是一种基于精简指令集计算机（RISC）架构的微处理器系列，广泛应用于移动设备、嵌入式系统和消费电子产品等领域。
本文将介绍ARM硬件设计的重要知识点。
2. ARM架构ARM架构采用了简化的指令集和流水线执行的设计，具有低功耗、高性能和高度可定制化的特性。
主要包括ARMv6、ARMv7和ARMv8三个主要版本。
其中，ARMv8引入了64位指令集，并提供更高的性能和更低的功耗。
3. ARM核心ARM核心是ARM处理器的主要组成部分，主要由处理器指令集、寄存器文件、运算单元和控制单元等组件构成。
ARM核心的设计决定了处理器的性能和能力。
常见的ARM核心包括Cortex-A、Cortex-R和Cortex-M系列，分别用于高性能处理、实时处理和微控制器等不同应用场景。
4. 访存结构ARM架构采用了Harvard结构，即指令存储器和数据存储器分开存储。
这种结构使得ARM处理器可以同时进行指令Fetch和数据操作，提高了整体性能。
ARM处理器的存储器层次结构包括高速缓存、主存和外设等。
5. 总线和接口ARM处理器通过总线和外设进行通信。
总线分为数据总线、地址总线和控制总线。
数据总线用于数据传输，地址总线用于寻址，控制总线用于数据流控制。
ARM处理器通常支持多种外设接口，如I2C、SPI和UART等。
6. 中断与异常ARM处理器支持中断和异常处理机制，用于处理外部事件和内部错误。
中断是外部事件的响应，而异常是内部错误或异常条件的处理。
ARM处理器提供了中断控制器和异常向量表等硬件机制，以便快速处理中断和异常。
7. 时钟和电源管理ARM处理器需要经常调整时钟和电源状态，以平衡性能和功耗。
时钟管理包括时钟源选择、时钟分频和时钟门控等。
电源管理包括睡眠模式和唤醒机制等。
合理的时钟和电源管理可以显著提高系统性能和节约功耗。
8. 流水线和超标量技术为了提高指令执行效率，ARM处理器采用了流水线和超标量技术。
初学arm知识总结
嵌入式平板电脑mips方案和X86方案的比较
般采用退出商业领域的PC机器来应用于不太复杂的工业应用，机器的寿命会受到一定程度的影响。而MISP方案则是专门为工业控制实际应用量身定做的，更加专业实用。
WINCE6.0系统下全面测评S3C6410处理器性能
WINCE6.0系统下全面测评S3C6410处理器性能
WINCE6.0系统下全面测评S3C6410处理器性能
WINCE6.0系统下全面测评S3C6410处理器性能
WINCE6.0系统下全面测评S3C6410处理器性能
WINCE6.0系统下全面测评S3C6410处理器性能
WINCE6.0系统下全面测评S3C6410处理器性能
WINCE6.0系统下全面测评S3C6410处理器性能
2010—S3C6410的疯狂,主频的极限在哪里？
2008年下半年，三星公司推出S3C6410X芯片，大部分的生产厂家都用的ARM1176JZF-S内核，到现在为止很多都推出了S3C6410芯片的开发板。前面的在完善和创新、后面的加紧脚步在追赶，市场一片火热！
01
009年来看，S3C6410慢慢的走出来。相对ARM9而言，在视频编解码、处理速度、2D/3D的加速等方面有很大的提升。在价值的提升同时，成本也在提升，那么价格同样会比ARM9高出不少。
ARM体系的各种异常的分析
中止异常 中止表示当前存储器的访问不能完成，是由外部的ABOUT输入信号引起的异常，分为两类： 预取指中止：由程序存储器引起的中止异常； 数据中止：由数据存储器引起的中止异常；
SUBS PC，R14_abt,#4 ；PC=R14 - 4
04
当程序发生预取指中止时，ARM内核将预取的指令标记为无效，但在指令到达流水线的执行阶段时才进入异常，因此当前PC的值为当前执行指令的地址+8（即正确的中断返回地址+4），因此R14保存的值是 中断返回地址+4 ，所以当修复了产生中止的原因后，不管在什么操作状态，处理器都会执行以下指令
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习问题提纲第一讲基础知识1.什么是嵌入式系统（IEEE定义和国内普遍认同的定义分别是什么）？IEEE（国际电气和电子工程师协会）对嵌入式系统的定义：“用于控制、监视或者辅助操作机器和设备的装置”国内普遍认同的嵌入式系统定义为：以应用为中心，以计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。
更简单的讲:就是嵌入到对象体中的专用计算机系统。
三要素：嵌入、专用、计算机嵌入性：嵌入到对象体系中，有对象环境要求专用性：软、硬件按对象要求裁减计算机：实现对象的智能化功能2.嵌入式系统的特点？1、专用软、硬件可剪裁可配置；2、低功耗、高可靠性、高稳定性；3、软件代码短小精悍；4、代码可固化；5、实时性；6、弱交互性7、嵌入式系统软件开发通常需要专门的开发工具和开发环境；8、要求开发、设计人员有较高的技能。
3.嵌入式系统的组成？嵌入式系统总体上是由硬件和软件组成的，硬件是其基础，软件是其核心和灵魂。
第二讲ARM技术概述（以下指的arm处理器都是指ARM920T）1.arm处理器是32位架构，它支持的基本数据类有哪3个（提示：字节、？、？）？(1)Byte:字节，8bit (2)Halfword:半字，16bit（半字必须与2字节边界对齐）（3）word:字，32bit（字必须与4字节边界对齐）2.什么是存储大小端模式？所谓的大端模式，是指高位字节存放在低地址单元中，而低位字节存放在高地址单元中。
所谓的小端模式，是指低位字节存放在低地址单元中，而高位字节存放在高地址单元中。
3.arm 处理器有哪7种工作模式，每种工作模式下通用工作寄存器有多少个、作用是什么、各个模式间哪些模式下有自己专有的寄存器，哪些寄存器是各个模式彼此公用的，哪些寄存器一般有固定的用途是什么？哪两种模式寄存器完全相同，哪种模式它的专有寄存器最多？（1）ARM微处理器支持7种运行模式，分别为：用户模式(usr)：ARM处理器正常的程序执行状态。
（大部分任务执行时）快速中断模式(fiq)：用于高速数据传输或通道处理。
（当高优先级中断产生时）外部中断模式(irq)：用于通用的中断处理。
（当低优先级中断产生时）特权模式(svc)：操作系统使用的保护模式。
（当复位或软中断指令执行时）数据访问中止模式(abt)：可用于虚拟存储及存储保护。
(当存取异常时)未定义指令中止模式(und)：可用于支持硬件协处理器的软件仿真。
（当未定义的指令执行时)系统模式(sys)：运行具有特权的操作系统任务。
（和User模式相同寄存器集的模式）（ARM处理器共有37个寄存器，被分为若干个组（BANK），（2）每种工作模式下通用工作寄存器有:（共15个）这些寄存器包括30个通用寄存器和6个状态寄存器，1个程序计数器（PC指针）及所有寄存器（均为32位）。
未分组寄存器：包括R0～R7。
分组寄存器：包括R8～R14(3) 未分组寄存器（R0-R7）指的都是同一个物理寄存器，但是在异常中断切换时，由于使用相同的物理寄存器，所以和容易使寄存器中的数据被破坏。
对于分组寄存器（R8～R14），他们每一次所访问的物理寄存器与处理器当前的运行模式有关，除FIQ模式外其他寄存器是公用的（R0-R12）。
分组寄存器R13和R14来说，每个寄存器对应6个不同的物理寄存器。
其中的一个是用户模式和系统模式公用的，而另外5个分别用于5种异常模式。
R15用作程序计数器（PC），用来保存读取指令的地址。
(4)R13，R14，CPSR是各个模式专有的，FIQ模式除此之外还有R8-R12.(5)R0~R7是所用模式公用的；R8~R12对于快速中断FIQ模式之外的其他模式都是公用的，而FIQ模式另外有一套自己寄存器R8_fiq~R12_fiq，FIQ处理程序在保存和恢复现场时可以少保存和恢复几个寄存器（R8-R12），从而提高中断处理迅速(6)R13通常用作栈指针寄存器（SP），每一种模式有自己的R13，所以允许每一种异常都有自己的栈指针。
R14用作连接或返回地址寄存器（LR），每一种模式有自己的 R14。
R15用作程序计数器（PC），用来保存读取指令的地址。
程序状态寄存器（CPSR）存储ARM微处理器当前的状态和模式标志。
备份状态寄存器（SPSR）异常模式下的CPSR的备份寄存器，当一个异常发生时保存当前的CPSR 值。
结合连接寄存器可使处理器返回先前的状态。
(7)用户模式（user）和系统模式（sys）寄存器完全相同且这两种模式不能由异常进入(8)快速中断（FIQ）模式最多4.arm处理器有哪2种工作状态，上电复位后进入的是什么状态？（1）第一种为ARM状态，此时处理器执行32位的字对齐的ARM指令，对应ARM指令集；第二种为Thumb状态，此时处理器执行16位的、半字对齐的Thumb指令，对应Thumb指令集。
（2）上电复位后，处于ARM状态5.理解流水线是如何提高处理器处理速度的，如假设某嵌入式处理器有3级流水线，每级流水线所耗时间均为为2ms,则执行25条指令需要耗费时间？流水线（pipeline）技术是指在程序执行时多条指令重叠进行操作的一种准并行处理实现技术T=执行一条指令的时间+（指令的条数—1）*流水线周期 6+（25-1）*2=546.充分掌握arm处理器CPSR寄存器每一位的作用。
寄存器R16用作程序状态寄存器CPSR（Current Program Status Register，当前程序状态寄存器）。
在所有处理器模式下都可以访问CPSR。
CPSR包含条件码标志、中断禁止位、当前处理器模式以及其他状态和控制信息。
每种异常模式都有一个程序状态保存寄存器SPSR（Saved Program Status Register）。
当异常出现SPSR用于保留CPSR的状态。
CPSR和SPSR的格式如下：（1）条件码标志N、Z、C、V（Negative、Zero、Carry、oVerflow）均为条件码标志位（Condition Code Flags），它们的内容可被算术或逻辑运算的结果所改变，并且可以决定某条指令是否被执行。
CPSR中的条件码标志可由大多数指令检测以决定指令是否执行。
在ARM状态下，绝大多数的指令都是有条件执行的。
在Thumb 状态下，仅有分支指令是有条件执行的。
通常条件码标志通过执行比较指令（CMN、CMP、TEQ、TST）、一些算术运算、逻辑运算和传送指令进行修改。
条件码标志的通常含义如下：N：如果结果是带符号二进制补码，那么，若结果为负数，则N=1；若结果为正数或0，则N＝0。
Z：若指令的结果为0，则置1（通常表示比较的结果为“相等”），否则置0。
C：可用如下4种方法之一设置：加法（包括比较指令CMN）。
若加法产生进位（即无符号溢出），则C置1；否则置0。
减法（包括比较指令CMP）。
若减法产生借位（即无符号溢出），则C置0；否则置1。
对于结合移位操作的非加法／减法指令，C置为移出值的最后1位。
对于其他非加法／减法指令，C通常不改变。
V：可用如下两种方法设置，即对于加法或减法指令，当发生带符号溢出时，V置1，认为操作数和结果是补码形式的带符号整数。
对于非加法／减法指令，V通常不改变。
Q标志位：在带DSP指令扩展的ARM v5及更高版，bit[27]被指定用于指示增强的DAP指令是否发生了溢出，因此被称为Q标志位。
同样，在SPSR中bit[27]也被称为Q标志位，用于在异常中断发生时保存和恢复CPSR中的Q标志位（3）控制位程序状态寄存器PSR（Program Status Register）的最低8位I、F、T和M[4：0]用作控制位。
当异常出现时改变控制位。
处理器在特权模式下时也可由软件改变。
a．中断禁止位I：置1，则禁止IRQ中断；F：置1，则禁止FIQ中断。
b．T位T=0 指示ARM执行（即正在执行32位的ARM指令）；T=1 指示Thumb执行（即正在执行16位的Thumb指令）。
c．模式控制位并非所有的模式位组合都能定义一种有效的处理器模式。
其他组合的结果不可预知。
（4）其他位程序状态寄存器的其他位保留，用做以后的扩展。
7.arm处理器有哪两个中断？快速中断（FIQ）和标准中断（IRQ）8.掌握s3c2410X单片机他的内核是什么处理器，该单片机有哪两类总线，两类总线分别挂接了哪些接口控制器？(1)S3c2410X单片机的内核ARM920T处理器;S3C2410处理器支持大/小端模式存储字数据，a)其寻址空间可达1GB，b)对于外部I/O设备的数据宽度c)可以是8/16/32位，d)所有的存储器Bank（共有8个）都具有可编程的操作周期，e)而且支持各种ROM引导方式（NOR/Nand Flash、EEPROM等）(2)两类总线分别为：AHB和APB；(3)AHB挂接了LCD、USB主控制、NAND Flash、中断控制、总线控制、内存APB挂接了串口、usb从设备、看门狗定时器、总线控制、SPI、I2C、I2S、GPIO、RTC、ADC、PWM定时器第三讲ARM指令系统1.掌握ARM处理器指令的几种寻址方式和分类，哪两类指令是专门用来访问内存的？哪类指令或伪指令会导致流水线情况（提示：那些会使PC值发生跳变的指令）（1）指令有七种寻址方式：1、立即寻址：ADD R0，R0，＃1 ；R0←R0＋1MOV R0，＃0xff00 ；R0←0xff00在以上两条指令中，第二个源操作数即为立即数，要求以“＃”为前缀，对于以十六进制表示的立即数，还要求在“＃”后加上“0x”。
2、寄存器寻址：操作数放在寄存器当中，在指令当中只需要给出存放操作数寄存器的名字就可以了,这也是一种执行效率较高寻址方式。
举例：MOV R0，R1 ； R0←R1SUB R0，R1，R2 ；R0←R0-R23、寄存器间接寻址：寄存器间接寻址就是以寄存器中的值作为操作数的地址，而操作数本身存放在存储器中。
ADD R0，R1，[R2] ；R0←R1＋[R2]在第一条指令中，以寄存器R2的值作为操作数的地址，在存储器中取得一个操作数后与R1相加，结果存入寄存器R0中。
LDR R0，[R1] ； R0←[R1]第二条指令将以R1的值为地址的存储器中的数据传送到R0中。
4、基址变址寻址：基址变址寻址就是将寄存器（该寄存器一般称作基址寄存器）的内容与指令中给出的地址偏移量相加，从而得到一个操作数的有效地址。
变址寻址方式常用于访问某基地址附近的地址单元。
LDR R0，[R1，＃4] ；R0←[R1＋4]在第一条指令中，将寄存器R1的内容加上4形成操作数的有效地址，从而取得操作数存入寄存器R0中。
5、多寄存器寻址：6、相对寻址：7、堆栈寻址：0指令有六类：1、跳转指令 2、数据处理指令 3、程序状态寄存器（PSR）传输指令 4、加载/存储（load/store）指令 5、协处理指令 6、异常中断产生指令根据使用的指令类型不同，指令的寻址方式分为数据处理指令寻址方式和内存访问指令寻址方式。
