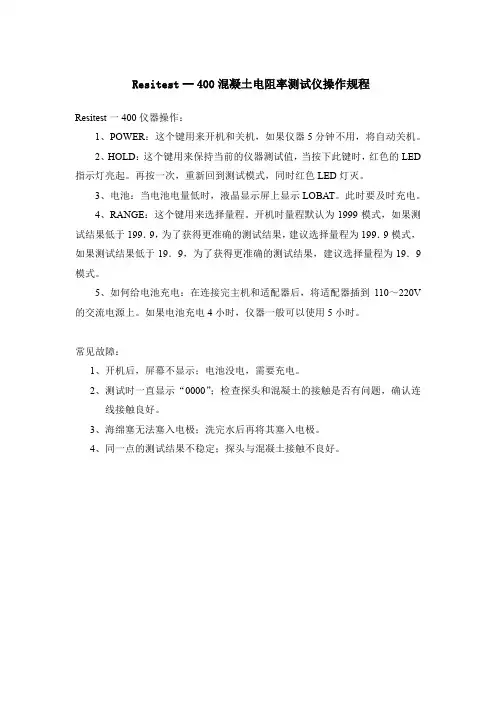

Resitest一400混凝土电阻率测试仪操作规程
Resitest一400混凝土电阻率测试仪操作规程
Resitest一400仪器操作：
1、POWER：这个键用来开机和关机，如果仪器5分钟不用，将自动关机。
2、HOLD：这个键用来保持当前的仪器测试值，当按下此键时，红色的LED 指示灯亮起。再按一次，重新回到测试模式，同时红色LED灯灭。
3、电池：当电池电量低时，液晶显示屏上显示LOBAT。此时要及时充电。
4、RANGE：这个键用来选择量程。开机时量程默认为1999模式，如果测试结果低于199．9，为了获得更准确的测试结果，建议选择量程为199．9模式，如果测试结果低于19．9，为了获得更准确的测试结果，建议选择量程为19．9模式。
5、如何给电池充电：在连接完主机和适配器后，将适配器插到110～220V 的交流电源上。如果电池充电4小时，仪器一般可以使用5小时。
常见故障：
1、开机后，屏幕不显示；电池没电，需要充电。
2、测试时一直显示“0000”；检查探头和混凝土的接触是否有问题，确认连
线接触良好。
3、海绵塞无法塞入电极；洗完水后再将其塞入电极。
4、同一点的测试结果不稳定；探头与混凝土接触不良好。
