厨房、卫生间排风道安装
厨房、卫生间排风道安装技术交底(1#、2#、)
2.3.2施工前熟悉厂家提供的管道安装系统图，排气道的型号标记和楼层的层号一致（即按层号对号入座）。
2.3.3检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线坠的方法直接到洞口做大面、小面的控制中心线，方可安装施工。
3.施工工艺3.1结构墙面、顶面、地面清理找平→放中心控制线→安装排气道→板缝处理→板面装修3.2在排气道相互垂直的两个侧面上，弹好中心线。
3.4安装方法：3.4.1排气道采用把安装的排气道送到上一层自上而下吊装，将排风道上端以绳绕管四周捆好，穿人上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层通风道的上端面座聚合物砂浆，然后将通风道落下。
3.4.2将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺校正通风道的垂直位置，然后用木楔将排气道临时固定。
3.4.3排气道承托方法：在管根部留置∅14～∅18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm，具体见下图。
3.4.4做好管道端口密封及墙面断面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配合比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。
3.4.5板缝处理：采用C20细石混凝土二次浇筑浇灌将板预留洞封满，具体方法见下图。
4.质量标准4.1保证项目：4.1.1厨房卫生间排烟道的各项技术标准必须满足有关标准所规定的要求检查方法：检查产品合格证4.1.2排烟道承托点埋件必须牢固。
连接方法必须满足有关标准规定的要求。
检查方法：检查埋设隐蔽记录4.2基本项目4.2.1节点构造、构件位置、连接锚固方法，应全部符合设计要求及有关标准所规定的要求。
检查方法：观察检查4.2.2 端面及排烟道隔板处应做好密封。
检查方法：观察检查。
4.3允许偏差项目：排烟道安装的允许偏差应符合下列规定排烟道安装允许偏差项次项目允许偏差检查方法3 用尺检查1 每层排气道中心线与楼板定位线误差2 每层排气道垂直偏差3 用2m托线板检查5.成品保护5.1施工中专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。

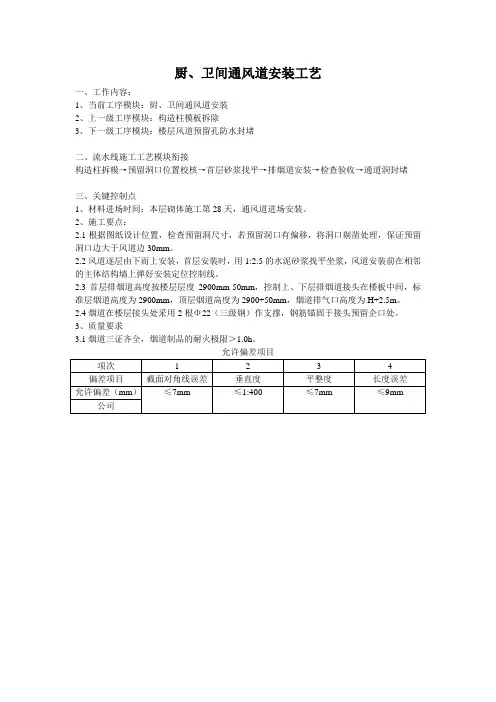

厨、卫间通风道安装工艺
厨、卫间通风道安装工艺
一、工作内容：
1、当前工序模块：厨、卫间通风道安装
2、上一级工序模块：构造柱模板拆除
3、下一级工序模块：楼层风道预留孔防水封堵
二、流水线施工工艺模块衔接
构造柱拆模→预留洞口位置校核→首层砂浆找平→排烟道安装→检查验收→通道洞封堵
三、关键控制点
1、材料进场时间：本层砌体施工第28天，通风道进场安装。
2、施工要点：
2.1根据图纸设计位置，检查预留洞尺寸，若预留洞口有偏移，将洞口剔凿处理，保证预留洞口边大于风道边30mm。
2.2风道逐层由下而上安装，首层安装时，用1:2.5的水泥砂浆找平坐浆，风道安装前在相邻的主体结构墙上弹好安装定位控制线。
2.3首层排烟道高度按楼层层度2900mm-50mm，控制上、下层排烟道接头在楼板中间，标准层烟道高度为2900mm，顶层烟道高度为2900+50mm，烟道排气口高度为H+2.5m。
2.4烟道在楼层接头处采用2根Φ22（三级钢）作支撑，钢筋锚固于接头预留企口处。
3、质量要求
3.1烟道三证齐全，烟道制品的耐火极限＞1.0h。
厨房、卫生间排烟气道安装方案
高层住宅楼厨房、卫生间排烟气道安装作业指导书编制：审核：审批：一、工程内容。
厨房、卫生间排烟气道安装、吊洞。
二、施工准备。
1. 材料。
预制厨房、卫生间排烟气道、701胶、P.O32.5R水泥、灰刀、线绳、灞河中砂、豆石、竹胶板、顶撑。
2. 施工准备。
(1) 施工前对预制烟道面层平整度、蜂窝、麻面等项目进行检查，以保证其自身质量。
(2) 检查预留洞口尺寸，预留洞比排烟气道外包尺寸大50mm。
(3) 检查预留洞边预埋件位置，制作承托角钢。
三、排烟气道安装技术要点。
1. 安装排烟道应在管道安装、楼地面工程、墙面粉刷等工序之前施工。
2. 施工前应用线绳吊测预留孔洞，以保证各层楼板预留孔洞上下垂直度。
3. 排烟管道安装应在主体施工项目基本完毕后由下向上逐层安装，并做分层承托处理，即在楼板洞边每侧配置附加钢筋或采用角钢(∠45×4)与楼板预埋件焊接承托排烟气道。
4. 排烟气道定位应按建筑平面图结合现场实际情况划线，就位正确无误后，检查上下两个烟气道接头处的缝隙。
上下烟气道接合面，满涂水泥素灰加5%701建筑胶密封，再用C20细石混凝土灌实楼板与烟气道的间隙(顶部内部用防水密封胶嵌实)。
待安装完烟气道后再施工地坪和墙面装饰。
5. 排烟气道在施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施。
6. 出屋面排烟气道的安装应在屋面保温隔热层、防水层施工前进行。
7. 风帽盖板底座采用C20混凝土，配φ6@200双向钢筋捣制。
四、排烟气道吊洞技术要点。
1. 为防止厨房、卫生间排烟气处出现漏水、渗水现象，在烟道吊洞时禁止用铁丝拉吊模板，必须由下部用顶撑支设竹胶板，该顶撑必须稳固。
2. 洞口边在灌注砼前必须毛化，以利于砼的贴接，浇筑前必须洒水湿润。
3. 灌洞用砼必须用豆石砼，并掺加水泥用量10%用量的膨胀剂，砼振捣必须密实。
该部分砼浇筑必须分两次完成，第一次浇筑至距地坪2cm处，第二次与地坪浇平，以保证砼结构的自防水。
厨房、卫生间排风道安装
厨房、卫生间排风道安装本工程根据图纸会审建筑补充设计第2条参照《防火型、变截面住宅厨卫排气道》08BJZ8图集。
1排风道编号、规格尺寸等详见附表2排风道进场检查表面必须平整、光滑、棱角分明，无破损、无断裂、无毛边、无缺棱掉角。
排风道的尺寸允许偏差：平整度≤2mm、长度±5mm、翘曲度≤3mm、口径外皮尺寸±2 mm。
3排风道安装3.1安装技术要求(1)排风道应在住宅楼主体结构完工、预留孔洞拆模、给排水、采暖、煤气管道安装完毕之后，并在楼地面、楼面及顶棚装修之前由下向上逐层安装。
(2)安装排风道之前，必须检查各层楼板预留洞是否符合设计尺寸，是否上下垂直对中，否则应当修整。
(3)首次安装时必须用1：2水泥砂浆将混凝土垫层找平，座浆；每层用两根14的钢筋横在顶板上，托住上部烟风道，以使烟风道真正达到逐层卸荷的要求。
安装时将上层烟风道预留孔处的钢筋在中间用电焊割断，用板手将割断后的钢筋向两端板起，使板起钢筋之间的间距大于烟风道的尺寸；排风道要做承托处理。
(4)排风道施工安装过程中，为防止杂物掉入管道内，管道口应采取遮盖措施。
(5)排风道安装后，应将管道与楼板预留洞间隙用C20细石混凝土灌实，密封膏密封，并作防水处理。
(6)排风道进风口下方的标志“↑”箭头朝上。
(7)变压式排风道应按各楼层编号顺序安装、不同楼层的排风道安装时彼此不能互换。
3.2 施工准备(1)提前放出排风道位置线、控制线，并检查顶板排风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
(2)准备好排风道安装的工具，一般应备有绳索、抬杆、木楔、吊装葫芦、钢丝绳、安装托架、托线板等工具。
(3)提前组织排风道进场，利用外用施工电梯将排风道运送至各安装点。
3.3排风道安装(1)洞口结构预留钢筋的处理：在结构施工时，平台钢筋底排筋均没有割断，在安装时，随安随割，不得预先全部打开。
(2)排风道运至安装地点后，将风道的下口放在安装托板上，把吊装葫芦固定在上层洞口，将托板四角钢丝绳挂在葫芦吊钩，一般每组吊装人员不少于6人，两人在上四人在下，排风道在往上吊运过程中，下方人员要托起风道，防止下口拖地风道破裂；在风道悬空离地150mm左右，才能抽去下方托板，在洞口上方搁置长于洞口100×100㎜木方作临时转换，变换捆绑吊点，将绳索捆与风道中下部，吊起后抽出托板与木方，下方人员扶正风道，再缓缓将风道降至安装位置。
住宅厨房卫生间变压排气道施工方案
住宅厨房卫生间变压排气道施工方案本工程为一类高层商住楼，一~三层为商场四~三十层为住宅，住宅部分共有XXX个单元XXX户，厨房、厕所均采用变压式共同排气道。
1共同排气道的特点各层住户均安装抽油烟机时，能有效防止上下楼层厨房相互串烟、传味的问题，同时能满足厨房必要的排风量，如果未使用排油烟机时，这一系统又是一良好的自然通风道，用户使用方便，维护简单，排气效果好，保证了建筑物外形的整体美观。
2工作原理充分利用空气动力学原理，当动压与静压转换时，依靠变压板、导向管道自动调整流通截面的大小，从而消除气幕的阻滞作用和在特定位置完成动压和静压的转换，使不用排油烟机的厨房排风口处静压很小（基本保持P j≤0）呈负压状态形成抽力，因此可消除串烟、串味现象。
3排烟气道制作用料及质量要求3.1材料要求排烟气道壁采用M5水泥砂浆中间夹涂塑抗碱玻纤网格布，网孔规格：10mm ×10mm；断裂强度：25×100mm经向＞300N，纬向＞150N，经人工抹制或机械成型28d自然养护制成薄壁矩形排烟气道。
3.2质量标准3.2.1排烟气道制品尺寸允许公差注：垂直度系指管体四个外壁相对于管体端面而言。
3.2.2管体承载力设计值≥25KN,管体垂直破坏荷载≥38KN。
3.2.3排烟气道如有以下情况允许修补:麻面蜂窝不超过总面积的1/20，且每块面积不超过0.005m2。
4排气道制作安装技术要求4.1排气道制作4.1.1内表面要求光滑，外表面要求平整无空洞和裂缝，端面应平整且无毛边。
4.1.2进风口上方应标明规格、型号（层号）标有气流方向的箭头“↑”，以免安装时产生错误。
4.1.3为方便排烟气道的安装可制成每层楼一节，这样排烟气道长度等于层高。
4.2排气道应待在主体结构完工后由下向上逐层安装，六层以下及六层由底板承托，六层以上分层承托。
4.3安装排烟气道应在安装处的楼板上预留比烟气道外包尺寸大50mm的预留孔，楼板边配置采用角钢与楼板预埋件焊接承托排烟气道。
厨房卫生间烟气排风道施工方案
目录一、工程概况 (2)二、技术要求 (2)三、施工安装 (2)四、运输及堆放 (4)五、安全要求 (4)一、工程概况1、本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个，具体位置见标准层平面图，建筑层数：1#、7#、9#楼为19（20）层，建筑高度60.75m；2#、6#楼为20（21）层，建筑高度63.75m；3#、8#楼为21（22）层，建筑高度66.75m；4#、11#楼为9＋11层，建筑高度33.75m；5#、10#楼为11层，建筑高度33.75m；排风道总工程量约2732米。
每个烟道的尺寸、制作要求、安装要点见图集04SJ108和附图。
2、材料要求2.1排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为PW12（320*240）、PW24（340*300）、PC12（340*300）和PC24（460*400）；排气口尺寸为φ150mm，排气孔留洞高度为2.15m。
2.2本工程标准层中排风道标准长度为3000mm。
2.3屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。
3、作业条件3.1烟道的施工安装应在厨房内隔墙砌筑完毕后，地坪、墙面及顶棚粉刷施工前进行。
3.2出屋面排风道风帽安装应在屋面保温隔热层、防水层施工之前进行。
二、技术要求1、、外观质量：排风道内外表面应光滑平直，不得有凸凹不平，麻面，裂缝。
2、尺寸允许偏差：排风道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤±2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。
3、副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。
三、施工安装1施工操作工艺措施及主要做法要求1.1排风道首层安装时，地面必须采用1:2水泥砂浆找平。
如下图：2.2排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边两侧距边50mm处各放一根Φ14钢筋，该钢筋长度应比预留孔长100mm，两端各有50mm搁置在楼板上。
厨房、卫生间排气道安装施工工法(2)
厨房、卫生间排气道安装施工工法厨房、卫生间排气道安装施工工法一、前言厨房和卫生间是家庭生活中常见的两个区域，由于其中涉及到湿气和异味的排放，因此安装排气道非常重要。
本文将介绍厨房、卫生间排气道的安装施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点厨房、卫生间排气道安装施工工法的特点如下：1. 有效排除湿气和异味：通过排气道将厨房、卫生间中的湿气和异味排放到室外，保持室内空气的清新。
2. 防止水汽凝结：合理设计的排气道可以避免水汽在管道中凝结，防止管道积水和堵塞。
3. 提高室内空气质量：排气道的安装可以有效减少有害气体和微生物的滋生，提高居住环境的舒适度和健康性。
三、适应范围厨房、卫生间排气道适用于各类住宅、商业建筑和公共场所，特别是厨房和卫生间使用频繁的地方。
四、工艺原理厨房、卫生间排气道的工艺原理是通过排气风机和排气管道将室内的湿气和异味排放到室外。
排气风机设在室内，通过排气管道连接到室外，将室内的空气风机排放到室外。
五、施工工艺1. 确定排气位置：根据建筑结构和使用需求确定排气位置，一般选在厨房、卫生间墙面或屋顶。
2. 安装排气风机：根据风量计算，选用适当的排气风机，并将其安装在预定位置上。
3. 布置排气管道：根据室内布局和排气要求，设计合理的排气管道布置方案，选择合适的管材和连接件进行布置。
4. 连接排气风机和排气管道：将排气风机的出口与排气管道连接，在连接处使用密封胶和管夹进行固定，确保连接紧密无泄漏。
5. 进行气密性测试：在施工完成后，进行气密性测试，用烟雾或其他方法检查排气管道是否有泄漏。
六、劳动组织按照施工计划和工艺要求，组织施工人员进行施工工作。
根据工程规模和项目要求，合理分配人力和工作时间。
七、机具设备安装厨房、卫生间排气道所需的机具设备有排气风机、排气管道、连接件、螺丝刀、胶水、密封胶、管夹等。
厨房卫生间烟气排风道施工方案
厨房卫生间烟气排风道施工方案厨房和卫生间都是家庭中日常生活中最容易产生异味和污染物的地方。
为了保持居室的空气清新和良好的生活环境，需要进行厨房卫生间烟气排风道的施工。
1.施工前准备工作在进行烟气排风道施工前，需要进行一些准备工作，包括测量和设计、材料准备和设备检查等。
1.1测量和设计首先要对厨房和卫生间的大小和布局进行测量，确定烟气排风道的位置和路径。
根据布局设计制定出最合理的烟气排风道方案。
1.2材料准备根据设计方案，准备好所需的材料和工具，包括排风扇、排风管道、风口、密封材料、封闭材料等。
1.3设备检查对使用的排风扇和排风管道进行检查，确保设备的正常工作。
如有问题，需要进行修理或更换。
2.施工步骤2.1安装排风扇根据设计方案，选择合适的位置进行排风扇的安装。
安装时注意扣件的固定和电源的接通，确保排风扇能正常运转。
2.2安装排风管道根据设计方案确定好排风管道的路径和长度，将排风扇与排风管道连接起来，并将管道固定在厨房和卫生间墙壁上。
2.3安装风口和风防在排风管道的出口处安装风口，确保排出的烟气不会再进入室内。
同时在风口处安装风防，防止外界的风进入室内。
2.4密封和封闭处理在安装完风口和风防后，需要对排风管道进行密封处理，以防止烟气泄漏。
同时，对排风口所在的墙壁进行封闭，确保室内空气和室外空气相互隔离。
3.施工后清理和检查3.1清理现场施工完成后，需要对施工现场进行清理，清除施工过程中产生的杂物和垃圾。
3.2检查排风设备完成施工后，对排风扇和排风管道进行检查，确保排风设备正常工作，没有问题。
4.注意事项4.1安全施工在施工过程中，注意施工人员的安全。
使用梯子等设备时要注意稳定，必要时佩戴安全带。
4.2保护装修材料在施工过程中，要注意保护好装修材料，避免污染和损坏。
4.3定期清洁和维护在施工完成之后，需要定期清洁和维护排风设备，以保证其正常运转和有效排风。
总结：厨房和卫生间的烟气排风道施工方案包括前期的准备工作、施工步骤和后期的清理和检查。
