柴油发电机机房设计及安装

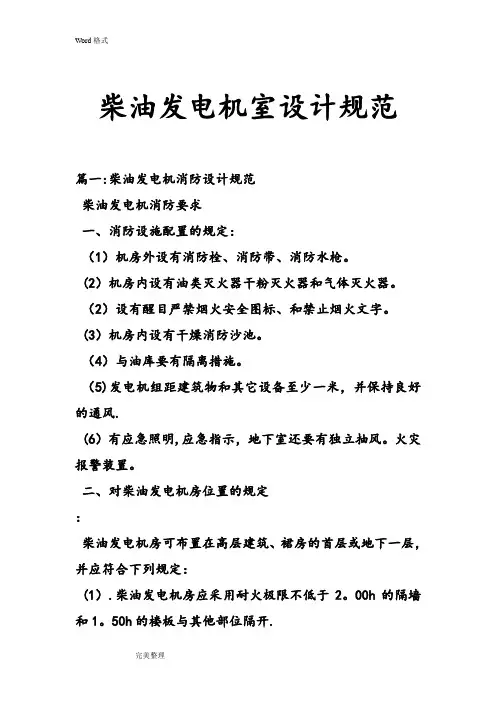

柴油发电机室设计规范标准[详]
![柴油发电机室设计规范标准[详]](https://img.taocdn.com/s3/m/52c43ad558fb770bf68a5579.png)
柴油发电机室设计规范篇一:柴油发电机消防设计规范柴油发电机消防要求一、消防设施配置的规定：（1）机房外设有消防栓、消防带、消防水枪。
(2）机房内设有油类灭火器干粉灭火器和气体灭火器。
（2）设有醒目严禁烟火安全图标、和禁止烟火文字。
(3）机房内设有干燥消防沙池。
（4）与油库要有隔离措施。
（5)发电机组距建筑物和其它设备至少一米，并保持良好的通风.(6）有应急照明,应急指示，地下室还要有独立抽风。
火灾报警装置。
二、对柴油发电机房位置的规定：柴油发电机房可布置在高层建筑、裙房的首层或地下一层，并应符合下列规定：(1）.柴油发电机房应采用耐火极限不低于2。
00h的隔墙和1。
50h的楼板与其他部位隔开.（2）.柴油发电机房内应设置储油间，其总储存量不应超过8.00h的需要量，储油间应采用防火墙与发电机间隔开;当必须在防火墙上开门时，应设置能自行关闭的甲级防火门。
（3）采用独立防火分隔，单独划分防火分区；(4）应单独设置储油间，储油量不超过8小时需要量,采取防泄、露油措施，油箱应有通气管（室外）;如果所在建筑是高层，则适用《高层民用建筑设计防火规范》。
篇二：柴油发电机组机房标准设计柴油发电机组机房标准设计标准机房的设置安装机组安装方案的第一步应是选定机组的安装地点，通常情况下,安装地点的选定多数是以使用的方便性和配电连接的经济性及有利于机组的使用和保养等为依据的。
但是,安装位置的选定，还应兼顾以几个方面: ◎确保机房进、排风顺畅,必须将散热器排出的热空气导流出机房并阻止其回流；◎确保机组运行时所产生的噪声和烟雾尽可能的少污染周围环境；◎柴油发电机组的周围应有足够的空间，以便于机组的冷却、操作和维护保养。
一般说来,周围1～1.5米，上部1。
5～2米以内不允许有任何其它物体；◎确保机组免受雨淋、日晒、风吹及过热、冻损等损坏；◎机组的周围杜绝存放易燃易爆物体。
高层建筑中柴油发电机组的选择与机房设计一、设置原则在高层建筑供电设计中，首先必须明显什么情况下应设置柴油发电机组，我们先从高层建筑的负荷等级谈起:①高层建筑中的消防水泵、防排烟设施、消防电梯、应急照明等消防用电，按照《高层民用建筑设计防火规范》(gb50045-95)9。
柴油发电机组机房设计
柴油发电机组机房设计首先是机房的布局设计。
机房应根据机组的类型和数量来确定尺寸和布局。
在选择机房的位置时，应考虑通风、排污、噪声、安全等因素。
机房的尺寸应足够容纳机组，并留有足够的通道和操作空间。
机房内应设置消防设备、警示标识等，并确保机组的正常运行所需的通风和冷却系统。
其次是机房的材料和隔音设计。
机房墙壁和天花板应选用防火、隔音效果好的材料，以防止火灾和减少噪声对周围环境的影响。
地面可以采用防滑、耐磨的材料，以确保操作人员的安全。
再次是机房的通风和冷却系统。
机房内的机组产生大量热量，需要及时散热。
因此，机房应配备通风和冷却设备，如通风风扇、冷却器等。
通风系统应确保机房内空气流通，排除有害气体和热量，保持机组的正常运行温度。
另外，机房还应设置适当的防火设施。
机房内的柴油发电机组属于易燃设备，因此应配备消防设备，如灭火器、消防栓等，以防止火灾发生。
机房内还应设置火灾报警系统和自动灭火系统，提高机房的安全性。
此外，机房的照明和控制系统也是需要考虑的因素。
机房应配备足够的照明设备，确保操作人员可以清晰地看到机组和相关设备，方便操作和维护。
控制系统应设计合理，集中控制机组的开关、冷却和通风设备等，提高机组的效率和运行稳定性。
最后，机房的维护和检修也是需要考虑的。
机房应设计合理的通道和操作空间，方便人员进行机组的维护和检修工作。
机房内的设备和管道应布置整齐，便于操作和维修。
机房还应配备合适的工具和设备，以提高维修效率。
综上所述，柴油发电机组机房的设计应充分考虑机组的运行和维护需求，保证机组的正常运行和安全性。
合理的布局、材料选择、通风和冷却系统、防火设施、照明和控制系统以及维护和检修设备等都是设计中需要考虑的重要因素。
柴油发电机室设计要求规范
柴油发电机室设计规范篇一：柴油发电机消防设计规范柴油发电机消防要求一、消防设施配置的规定：(1)机房外设有消防栓、消防带、消防水枪。
（2）机房内设有油类灭火器干粉灭火器和气体灭火器。
（2）设有醒目严禁烟火安全图标、和禁止烟火文字。
（3）机房内设有干燥消防沙池。
（4）与油库要有隔离措施。
（5）发电机组距建筑物和其它设备至少一米，并保持良好的通风。
（6）有应急照明，应急指示，地下室还要有独立抽风。
火灾报警装置。
二、对柴油发电机房位置的规定：柴油发电机房可布置在高层建筑、裙房的首层或地下一层，并应符合下列规定：（1）.柴油发电机房应采用耐火极限不低于2.00h的隔墙和1.50h的楼板与其他部位隔开。
（2）.柴油发电机房内应设置储油间，其总储存量不应超过8.00h的需要量，储油间应采用防火墙与发电机间隔开；当必须在防火墙上开门时，应设置能自行关闭的甲级防火门。
（3）采用独立防火分隔，单独划分防火分区；（4）应单独设置储油间，储油量不超过8小时需要量，采取防泄、露油措施，油箱应有通气管（室外）；如果所在建筑是高层，则适用《高层民用建筑设计防火规范》。
篇二：柴油发电机组机房标准设计柴油发电机组机房标准设计标准机房的设置安装机组安装方案的第一步应是选定机组的安装地点，通常情况下，安装地点的选定多数是以使用的方便性和配电连接的经济性及有利于机组的使用和保养等为依据的。
但是，安装位置的选定，还应兼顾以几个方面: ◎确保机房进、排风顺畅，必须将散热器排出的热空气导流出机房并阻止其回流；◎确保机组运行时所产生的噪声和烟雾尽可能的少污染周围环境；◎柴油发电机组的周围应有足够的空间，以便于机组的冷却、操作和维护保养。
一般说来，周围1～1.5米，上部1.5～2米以内不允许有任何其它物体；◎确保机组免受雨淋、日晒、风吹及过热、冻损等损坏；◎机组的周围杜绝存放易燃易爆物体。
高层建筑中柴油发电机组的选择与机房设计一、设置原则在高层建筑供电设计中，首先必须明显什么情况下应设置①高层建筑中的消防水泵、防排烟设施、消防电梯、应急照明等消防用电，按照《高层民用建筑设计防火规范》(gb50045-95)9.1.1条规定，一类高层建筑应安一级负荷要求供电，二类高层建筑应按二级负荷要求供电。
油机房的建设
油机房的建设油机房的建设一、油机房的建设要求油机房应设置在配电室附近，使用维护工作方便，而且电源布线也比较节省，但不宜与通信机房相距太近，以免机组运行时，振动、噪音和污染影响通信工作的进行。
油机房通风应良好，照明应充足，应设有保证照明、保温和消防设施。
机房的温度，在夏季应不超过30℃，冬季应不低于10℃。
油机房配电室要做好可靠接地和一级电源避雷二、机组在油机房内安装要求（一）安装位置机组在机房内的位置，周边除散热箱一端外（尽量靠近窗户），均要与机房墙体的距离不小于1.5m，以利操作和日后维修。
机房房顶的高度，距机组高度顶端的距离，应不小于1.5m，通常要求房高不低于4.5m，这是机组通风散热及检修起吊机件所必须持有的最小间距。
对于大、中型机组应考虑安装或日后检修时，悬挂起重葫芦起吊整台机组或各种部件，机房房梁结构强度，应能承受最大一台机组重量三倍以上的承压。
（二）、机房的通风和散热1、风冷机组机房的通风和散热（1）对于风冷机组只有新鲜空气才能供给柴油机冷却和燃烧之用，设计时应注意不能吸入热风和废气；（2）所有风道要避免过多转弯，要以最短通风管路将热风和废气排出，不要让热风和废气在机房内形成短路，将废气吸入柴油机，影响机组运行。
（3）排气管应以柴油机废气排出口为基准，后接管道的截面只能加大，不能缩小。
（4）排气管道应缠绕石棉层，再用玻璃纤维布包裹住。
2、水冷机组机房的通风和散热水冷机组机房的热风主要是通过风扇散热器来散热，机房的布置和设施应将热风引到机房外。
通常利用门洞或墙洞，再加上可拆移的引风罩将热风引出机房。
三、基础施工（一）、基础的作用1、它支承柴油机、发电机及其他辅助部件的质量，使这些质量分布于足够的面积上避免沉降。
2、吸收机组在运转中产生的不平衡力，这些扰力取决于机组的结构、转速和部件质量的大小，如果质量不足，则机组运行振动就较大。
3、基础的质量应能承载机组总质量的2~5倍，对于高速机组可取较小的数值。
柴油发电机房设计规范
柴油发电机房设计规范柴油发电机房设计规范主要包括以下几个方面：机房布局、防火安全、环境控制、通风换气、电缆敷设、机组安装、维护通道、配电系统、照明系统等。
首先，机房布局要合理，应考虑到机组数量、机组容量、运行和维护的便利性等因素。
一般建议机房总面积不小于每台机组容量的1.5倍，机组之间的间距不小于1.5米，机房内要有足够的维修和检修通道。
其次，机房的防火安全措施必须到位。
机房内应配备独立的防火门，防火门应具有耐火性能，并能自动关闭。
机房内各个区域之间要设置有效的防火分隔墙或屏风，以防止火灾蔓延。
为了保证机房内的环境质量，通风系统是必不可少的。
通风设备应满足机房内气流清新、温度适宜、有足够的新风供应和排风能力。
通风设备一般可以包括空调系统、通风机等。
电缆敷设也是设计中的重要环节。
电缆必须按照规范进行敷设，要严格遵循安全距离、注意敷设路径、使用固定夹具等措施，以保证电缆的安全运行。
机组的安装也是机房设计的重点之一。
机组的地基和底座要满足机组的安装规范，要考虑到机组重量、震动、噪音等因素。
机组的安装位置要便于操作和维护，且尽量保持散热和降噪效果。
为了方便机组的维护，机房内要设置维护通道，在机组周围应有足够的空间供人员操作，维护通道要保持畅通，以便维修和检修人员能方便地进入维护区域。
配电系统也是机房设计中的重要组成部分。
在机房内要设置主干电缆和分支电缆的系统，要满足机组的供电需求。
电缆敷设要符合电气安全规范，且要对电缆进行密封和防护，以保证电力系统的安全运行。
最后，机房内的照明系统也需满足相关的标准和规范。
机房内的照明设备应能提供充足的照明强度，安装位置要符合照明要求，同时要考虑到防爆和防火的需求。
总之，柴油发电机房设计规范是为了保证机组的安全运行和维护，要综合考虑机房布局、防火安全、环境控制、通风换气、电缆敷设、机组安装、维护通道、配电系统、照明系统等多个方面的因素，以确保机房的正常运行和安全性。
柴油机房建设标准
第八章柴油发电机房建设标准柴油发电机房平面布局及规划要点（一）柴油发电机房的设计要点1、柴油发电机房的确定：考虑到柴油发电机组的进风、排风、排烟等情况，一般把发电机房设在地下室的地下一层，不宜设在地下二层及以下。
这时在设计中要注意处理好通风、防潮、机组的排烟、消音和减振。
机房选址时应注意以下几点：（1）不应设在四周无外墙的房间，为热风管道和排烟管道伸出室外创造有利条件；（2）尽量避开建筑物的主入口、正立面等部位，以免排烟、排风对其造成影响；（3）注意噪音对环境的影响；（4）宜靠近建筑物的变电室，这样便于接线，减少电能损耗，也便于运行管理；（5）不应设在厕所、浴室或其他经常积水场所的正下方和贴邻。
（6）燃油的存放：在机房内或贮油间要有供8小时连续运行的日用油箱, 但油量超过100L时，宜放置在与机房有防火隔墙的专用贮油间。
2、机房设备的布置规划：（1）机房设备布置应根据机组容量大小和台数而定，应力求紧凑、经济合理、保证安全及便于维护。
（2）当发电机房只设一台机组时，如果机组容量在500kW及以下, 则一般不设控制室，这时配电屏、控制屏宜布置在发电机端或发电机侧，其操作检修通道的要求为屏前距发电机端不应小于2m屏前距发电机侧不应小于1.5m。
（3）对于单机容量在500kW及以上的多台机组，考虑到运行维护、管理和集中控制的方便，宜设控制室。
一般将发电机控制屏、机组操作台、动力控制（屏）台及照明配电箱等放在控制室。
控制室的布置与低压配电室的布置的技术要求相同。
（4）在机房内，机组宜横向布置（垂直布置），这样，机组的中心线与机房的中轴线垂直，操作管理方便，管线短，布置紧凑。
当机房与控制及配电室毗邻布置时，发电机出线端宜布置在靠近控制及配电室一侧。
二、柴油发电机房建设标准（一）机房机电设计标准：1、配电导线选择与敷设：柴油发电机房宜按潮湿环境选择电力电缆或绝缘电线；发电机至配电屏的引出线宜采用铜芯电缆或封闭式母线；强电控制测量线路、励磁线路应选择铜芯控制电缆或铜芯电线；控制线路、励磁线路和电力配线宜穿钢管埋地敷设或沿电缆沟敷设，励磁线路与主干线采用钢管配电时可穿于同一管中。
柴油发电机房设计规范
柴油发电机房设计规范柴油发电机房是供应电力的重要设备之一，为确保其正常运行和安全使用，需要遵循一定的设计规范。
以下是柴油发电机房设计规范的一些要点：1. 建筑布局：柴油发电机房应与其他建筑物保持一定的距离，并尽量远离易燃、易爆、有毒物品仓库等危险场所。
发电机房内设备应合理布局，保证通风、照明和防火安全。
2. 空间要求：发电机房应根据所需的发电机容量确定面积和高度，保证发电机的正常运行和维护。
发电机房应有足够的大门和出口，以便于设备的运输和维修。
3. 空气质量处理：发电机房应具备良好的通风系统，以保持良好的空气质量。
应设有污染物处理设备，如除尘器、排气管等，避免有害气体和烟尘对环境造成污染和危害。
4. 防火设计：发电机房应具备良好的火灾防控措施。
发电机石油贮箱应采用防火分隔设计，与发动机、发电机、电气设备等部分应保持一定的距离。
电气设备应符合防爆要求，配备灭火设备和火灾报警系统。
5. 声音与振动控制：发电机房应具备良好的声音和振动控制装置，减少噪音和振动对周围环境和人体的影响。
发电机房的设计应考虑降低振动和噪音的源头，如采用减震设备、隔音材料等。
6. 照明设计：发电机房内应有充足的照明设备，确保操作人员能够清晰地进行工作和检修。
照明设备应采用防爆和防水设计，以适应特殊的工作环境。
7. 安全设备：发电机房应配备必要的安全设备，如灭火器、应急照明、紧急停电系统等。
发电机房的外部应设置警示标志，提醒他人注意危险和禁止入内。
柴油发电机房设计规范是为了保证发电机和操作人员的安全，并提高发电机的效率和可靠性。
设计人员在进行柴油发电机房设计时，应充分考虑以上因素，并遵循相关的标准和法规，确保发电机房的设计符合技术要求和安全要求。
柴油发电机房施工方案
柴油发电机房施工方案1. 引言柴油发电机房作为电力供应的重要设施，在各种场所中得到广泛应用。
为确保柴油发电机房的施工质量和安全性，本文将探讨柴油发电机房的施工方案，并提供相关的建议。
2. 施工前准备2.1 确定施工场地：选择合适的场地用于柴油发电机房的建设。
场地应具备通风良好、易于布置排烟系统等条件。
2.2 充分了解需求：了解用户对柴油发电机房的需求，包括功率需求、运行时间要求等。
根据需求确定发电机房的规模和设备配置。
2.3 制定施工计划：根据设计图纸和工程量清单制定施工计划，明确各项施工任务的工期和工作内容。
3. 施工流程3.1 土建施工：柴油发电机房的土建施工包括地基工程、建筑结构工程等。
首先进行地基的平整和夯实，然后按照设计图纸进行建筑结构的施工。
3.2 电气线路施工：电气线路施工包括电缆敷设、接线盒安装、配电箱搭建等。
根据设计要求进行线路敷设，并保证线路的安全可靠。
3.3 散热系统施工：散热系统的施工包括通风系统和排烟系统的安装。
根据机房的布局和设计要求进行通风设备的安装，并确保排烟系统的畅通。
3.4 柴油发电机组安装：按照设计要求将柴油发电机组进行安装，并严格进行连接和固定。
3.5 燃油供应系统施工：燃油供应系统的施工包括燃油箱安装、燃油管道敷设等。
确保燃油供应系统的安全可靠，避免燃油泄漏和火灾等安全隐患。
3.6 安全设施安装：柴油发电机房应装设消防设备、报警系统等安全设施，确保发电机房的安全性。
4. 施工注意事项4.1 施工质量控制：施工过程中应严格按照设计要求和相关规范进行施工，确保施工质量达标。
4.2 安全防护措施：施工人员应佩戴相关的防护装备，遵守安全操作规程，确保施工过程中的人身安全。
4.3 环境保护措施：施工过程中应注意减少土地、水源、大气等环境的污染，合理利用资源。
4.4 设备维护保养：柴油发电机房的设备应定期进行维护保养，确保设备的正常运行和使用寿命。
5. 施工验收5.1 施工质量验收：对柴油发电机房进行全面的施工质量验收，包括土建工程、电气线路、散热系统、燃油供应系统等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油发电机机房设计及安装
安装一台发电机组要考虑的因素有：
地板的负重、通道及维修保养的位置、震动、通风、排烟管的连接及隔热、机房降噪、燃油箱大小及位置、等等，并以当地或国家的环保条例为准。
一、基础
混凝土基础尺寸为：
长：机组长+300mm ，宽：机组宽+300mm ，高：高出地面200 mm 基础高度计算公式：ρ
LW M 2H H ：基础高度（m ） M ：机组重量（kg ） L ：基础长度（m ） W ：基础宽度（m ） ρ ：混凝土密度（2322kg/m 3）
二、通风
发电机组的工作会产生热量并将其散发在机房里，从而房间的气温会升高，所以，发电机房通风是必须。
它可以有效地控制机房的升温，并提供给发电机以充足的，清凉、新鲜的空气。
1. 进风
进风采用百叶窗，进风面积等于1.8倍水箱散热器面积
2. 排风
排风同样采用百叶窗，排风面积等于1.5倍水箱散热器面积
当进排风面积无法达到以上要求时，需考虑采用强制进排风或远置水箱方案（这里不作展开）
三、排烟管道
1. 发动机的位置设在使排烟管尽可能短，尽量少用弯头的地方。
一般不赞成发动机排烟管道同其他设备共用一个烟道，因为其中一个会产生反压，从而对另一个产生影响。
2. 排烟管的暴露部分不应该接近木材或其它易燃性物质。
3. 能过管道让排出的气体自由地流动可减少排气的反压力。
过大的排气反压严重地影响发动机的输出功率，造成高反压的主要因素有：
a. 排烟管直径太小
b. 排烟管过长
c. 排烟系统过多弯头
如果管子超长、弯头过多，就需要增大管子口径来避免过量的流动阻塞产生的反压。
确保在发动机的极限反压之内。
四、储油间
储油间尽量单独一间，如空间不允许，可在机房内隔开一间做机房。
我们公司550KV A 以下机组都带有6小时以上的底座油箱，其余机组的油箱由用户根据需要另行选配。
1.进回油管应为黑铁钢管，不能使用镀锌管，因有化学反应，损害机组。
2.进油管最小直径为25mm，900KV A以上机组为35mm。
3.回油管尺寸及材料与送油管相同，但其油路到油箱高度必须保持在2米以下。
五、机房整体布局（标准机房）
机组功率段
基础定位（mm）电缆沟定位(mm)
（KV A） A B C D E F 550以内500 1000 1500 300 400 500 700以内500 1200 1500 300 500 500 1100以内600 1500 1500 300 600 500 1875以内800 1800 1800 300 700 500 2250以内800 1800 1800 300 800 600 2500以内1000 1800 1800 300 800 600
六、机房降噪
1．噪声源
柴油发电机的噪声可以分为两类，即；结构产生的的噪声传播和空气产生的噪声传播。
空气产生的噪声可以进一步划分为三个主要的决定性声源：
a. 排气噪声
b. 从交流发电机和发动机爆发出的机械噪声
c. 散热器散发出的噪声
2．噪声的控制
结构产生的噪声是由于从机组振动传导给支撑结构，从支撑结构或连接结构散播的。
柴噪声大小不但取决于机器内部达到的平衡度、抗振材料所提供的隔振度，或结构的质量和固有频率等。
西电发电机组采用一休式结构，底座选用高强度钢材料制作，发动机和发电机与底座之间加设防震装置，基本上可以消除由结构产生的噪音，因而无须做任何处理。
为了控制由空气产生的噪声传播，必须注意以下三点
a. 排气噪声可以加装消声器克服并排出机房。
b. 机械噪声，为了养活机房内的回音噪声，墙面应覆盖一层合适的吸材料、加吸音吊顶，进风口加装消音箱，要求不高时可以用隔间百叶窗，门采用防火隔音门。
c. 散热器噪声，可以采用排风消音箱克服并排出机房。
降噪机房图如下：。
