simulink各模块详解
【例2_2】 测量下图所示电路的电流I。
见Sim6_2_2.mdl
说明 CCCS的仿真模型
设置电流增益
取得控制电流Ix
受控电流源 注意参考方向
电涌放电器 三相变压器（三绕组） 三相变压器（两绕组）
Y形变换三相变压器
4. “Measurements”模块库
其中包括的是5种测量模块
功能说明
测量电流值
测量电路两节点之间的 电阻值
测量多个器件、支路的 电流电压值
测量电路中的三相 电流、电压值 测量电压值
5. “Power Electronics”模块库
2. “Electrical Source说明
可编辑三相电源 三相电源 交流电流源 交流电压源 受控电流源 受控电压源 直流电压源
3. “Elements”模块库
其中包括的是线性及非线性的电路网络元件模块，可分为 Elements(元件类)、Lines(导线类)、Circuit Breaker(开关类)、 Transformer(变压器类)共四类24个模块
7. “Extra Library”模块库
其中包含Simpower模块库中各类模块的扩充模块
二、 直流电路仿真
【例2_1】 测量下图所示电路的节点电压。
见Sim6_2_1.mdl
说明
1. 模块库中没有直流电流源模块，可对“AC Current Source”模块进行适当设置：
2. 模块库中没有单独的电阻模块，可对 “Series RLC Branch”模块进行适当设置：
其中包括的是9类功率电子器件模块 功能说明
详尽型半导体闸流管 二极管
可关断可控硅 理想开关
绝缘栅二极管 场效应管
三相箝位能量转换器 三极管
通用三相电桥
6. “Machines”模块库
其中包括的是Synchronous Machines（同步电机类）、 Asynchronous Machines（异步电机类）、DC Machines （直流电机类）及Machine Measurement（电机测量类） 等4类共16个模块。
6.2 Simulink电路分析应用
一、Power System Blockset模块集 (电路仿真模块集)
1. “Connectors”模块库
其中包括接地点和中间节点两大类共10个模块
功能说明 水平连接线 细水平连接线 细垂直连接线 垂直连接线 接地端（输入型） 接地端（输出型） L型导线连接器 共享节点（输入型） 共享节点（输出型） T型导线连接器
3. 电压测量及显示
Simulink的“Display”模块（位于节点下的Sinks中） 不能直接接在被测元件两端测量电压，需以“Voltage Measurement”模块作为连接
注意所测电压的参考方向
4. 模块间的连接
每个模块都设定了输入端和输出端，不能更改； 如果需要可利用“L connector”及“T connector” 模块增设接线端
功能说明
三相动力负载 三相互感线圈 三相并联RLC支路 三相并联RLC负载 三相串联RLC支路 三相串联RLC负载
三相开关 三相短路电路 三相电力传输线 三相变压器
功能说明 一般电路开关 多相分布电力传输线 线性变压器
互感线圈 并联RLC支路 并联RLC负载 单相电力传输线
饱和变压器 串联RLC支路 串联RLC负载
Simulink常用库模块介绍
Simulink常用库模块介绍1. Sources Library（源库）：该库提供了一些用于输入信号的模块，如步进信号、正弦信号、随机信号等。
用户可以根据自己的需求选择适合的信号类型。
2. Sinks Library（输出库）：该库提供了一些用于输出和记录信号的模块，如作用在信号上的示波器、记录信号的Scope等。
3. Continuous Library（连续库）：该库提供了一些用于连续时间系统的模块，如积分器、微分器、比例积分微分控制器（PID）等。
这些模块可以用于建立和仿真连续时间动态系统。
4. Discrete Library（离散库）：该库提供了一些用于离散时间系统的模块，如采样器、保持器、差分器等。
这些模块可以用于建立和仿真离散时间动态系统。
5. Logic and Bit Operations Library（逻辑和位运算库）：该库提供了一些用于逻辑运算和位运算的模块，如AND门、OR门、XOR门、移位器等。
这些模块可以用于建立和仿真逻辑和位运算系统。
6. Math Operations Library（数学运算库）：该库提供了一些用于数学运算的模块，如加法器、减法器、乘法器、除法器等。
这些模块可以用于建立和仿真数学运算系统。
7. Lookup Tables Library（查找表库）：该库提供了一些用于查找表操作的模块，如一维和多维插值查找表、查找表与插值、查找表与线性插值等。
这些模块可以用于建立和仿真查找表系统。
8. Control Systems Library（控制系统库）：该库提供了一些用于控制系统的模块，如PID控制器、状态空间模型、传递函数等。
这些模块可以用于建立和仿真控制系统。
9. Signal Routing Library（信号路由库）：该库提供了一些用于信号路由的模块，如切换器、多路复用器、分支器等。
这些模块可以用于控制信号的路由和选择。
10. Simulink Extras Library（额外功能库）：该库提供了一些Simulink中的辅助模块，如信号生成器、信号调整器、时间尺度转换器等。

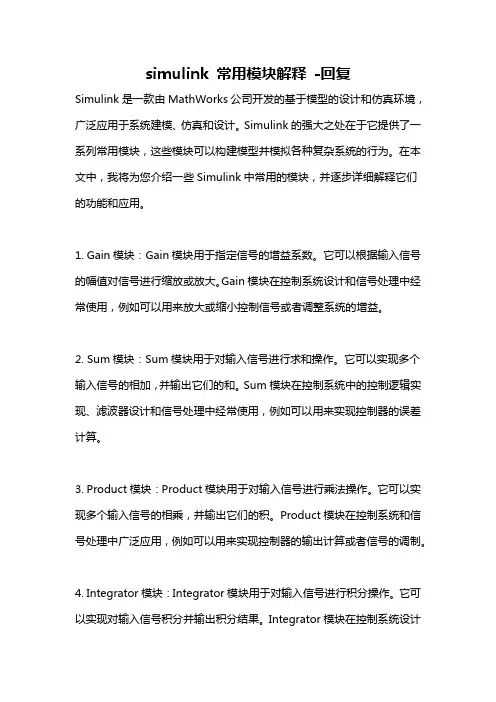

simulink 常用模块解释 -回复
simulink 常用模块解释-回复Simulink是一款由MathWorks公司开发的基于模型的设计和仿真环境，广泛应用于系统建模、仿真和设计。
Simulink的强大之处在于它提供了一系列常用模块，这些模块可以构建模型并模拟各种复杂系统的行为。
在本文中，我将为您介绍一些Simulink中常用的模块，并逐步详细解释它们的功能和应用。
1. Gain模块：Gain模块用于指定信号的增益系数。
它可以根据输入信号的幅值对信号进行缩放或放大。
Gain模块在控制系统设计和信号处理中经常使用，例如可以用来放大或缩小控制信号或者调整系统的增益。
2. Sum模块：Sum模块用于对输入信号进行求和操作。
它可以实现多个输入信号的相加，并输出它们的和。
Sum模块在控制系统中的控制逻辑实现、滤波器设计和信号处理中经常使用，例如可以用来实现控制器的误差计算。
3. Product模块：Product模块用于对输入信号进行乘法操作。
它可以实现多个输入信号的相乘，并输出它们的积。
Product模块在控制系统和信号处理中广泛应用，例如可以用来实现控制器的输出计算或者信号的调制。
4. Integrator模块：Integrator模块用于对输入信号进行积分操作。
它可以实现对输入信号积分并输出积分结果。
Integrator模块在控制系统设计和信号处理中常常使用，例如可以用来实现低通滤波器或者计算控制系统的状态变量。
5. Derivative模块：Derivative模块用于对输入信号进行微分操作。
它可以实现对输入信号的微分运算并输出微分结果。
Derivative模块在控制系统设计和信号处理中经常使用，例如可以用来实现对输入信号的速度或加速度测量。
6. Saturation模块：Saturation模块用于对输入信号进行限幅操作。
它可以设置输入信号的上下限，并限制信号在这个范围内。
Saturation模块在控制系统和信号处理中广泛应用，例如可以用来限制控制器的输出或者对信号进行幅值调整。

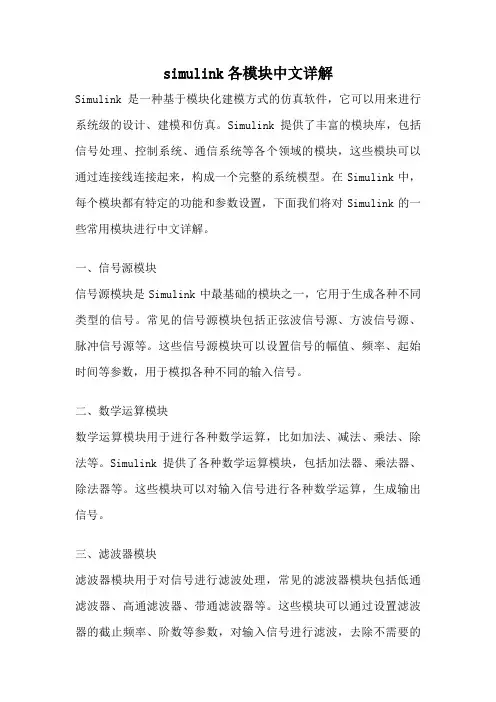

simulink各模块中文详解
simulink各模块中文详解Simulink是一种基于模块化建模方式的仿真软件，它可以用来进行系统级的设计、建模和仿真。
Simulink提供了丰富的模块库，包括信号处理、控制系统、通信系统等各个领域的模块，这些模块可以通过连接线连接起来，构成一个完整的系统模型。
在Simulink中，每个模块都有特定的功能和参数设置，下面我们将对Simulink的一些常用模块进行中文详解。
一、信号源模块信号源模块是Simulink中最基础的模块之一，它用于生成各种不同类型的信号。
常见的信号源模块包括正弦波信号源、方波信号源、脉冲信号源等。
这些信号源模块可以设置信号的幅值、频率、起始时间等参数，用于模拟各种不同的输入信号。
二、数学运算模块数学运算模块用于进行各种数学运算，比如加法、减法、乘法、除法等。
Simulink提供了各种数学运算模块，包括加法器、乘法器、除法器等。
这些模块可以对输入信号进行各种数学运算，生成输出信号。
三、滤波器模块滤波器模块用于对信号进行滤波处理，常见的滤波器模块包括低通滤波器、高通滤波器、带通滤波器等。
这些模块可以通过设置滤波器的截止频率、阶数等参数，对输入信号进行滤波，去除不需要的频率成分，得到所需的输出信号。
四、控制系统模块控制系统模块用于建立和仿真各种控制系统，包括PID控制器、状态空间模型、传递函数模型等。
这些模块可以通过设置控制器的参数，对输入信号进行控制，使系统输出达到期望值。
五、状态空间模块状态空间模块用于建立和仿真线性时不变系统的状态空间模型。
状态空间模型描述了系统的状态变量和输入输出关系，可以通过状态空间模块进行系统的分析和控制。
六、通信系统模块通信系统模块用于建立和仿真各种通信系统，包括调制解调器、信道模型、误码率计算器等。
这些模块可以模拟通信系统的发送、传输和接收过程，对信号进行调制解调、传输信道建模等操作。
七、数据存储模块数据存储模块用于存储和读取仿真过程中的数据，包括存储器、查找表、文件读写模块等。
Simulink常用模块介绍与应用技巧
V-realm Builde 2.0 界面
【例5-29】飞机围绕大树飞行
File|New 单击背景按钮
Libraries|ImportFrom|Object Library
选择：Vegetable and Plants
选择：Tree , 拖入编辑框中。
调整 scale,选择合适大小。
【例5-32】
拖入 enabled subsystem 双击模块 拖入其他模块
加上信号源，示波器
成果显示
5.6.3 模块封装技术
封装:将模块相应旳子系统内部构造隐含起来，仅 提供对话框输入，进行参数设置。
封装建立过程：首先建立子系统模块，选中该系 统模块旳图标，再选择 Edit|Mask Subsystem
第五章 Simulink 常用模块简介与应用技巧
5.1 常用模块应用技巧
5.1.1 向量化模块（Mux、Demux）举例
向量型信号：多路信号经过Mux合成一路向量信号；
【例5-1】Van der Pol （例4-2）也能够表达成向量形式：
x1 x2
(
x12
x2 1)
x2
x1
能够用单个积分器模 块来完毕向量化建模， 如右图：
Simulink 3D Animation DEMOS
【编程例子】
自编：matlab|car3d.m, 或 vrcar.m 静态：vrmount.wrl(C:\MATLAB2023a\toolbox\sl3d\sl3ddemos)
5.6 子系统与模块封装技术
子系统：将多种功能部件集合成一种功能框。 实现：选中矩形框中旳部件，选择 Edit|Create
Subsystem, 建立子系统。 系统自动设置输入输出端：流入为输入，流出为
Simulink中的模块
功能：按照一定的格式显示输入信号的值。可供选择的输出格式包括：short、long、short_e、 long_e、bank 等。 4. 输出到文件模块(To File) 功能：按照矩阵的形式把输入信号保存到一个指定的 MAT 文件。第一行为仿真时间，余下 的行则是输入数据，一个数据点是输入矢量的一个分量。 5. 输出到工作空间模块(To Workspace) 功能：把信号保存到 MATLAB 的当前工作空间，是另一种输出方式。 6. 终止信号模块(Terminator) 功能：中断一个未连接的信号输出端口。 7. 结束仿真模块(Stop simulation) 功能：停止仿真过程。当输入为非零时，停止系统仿真。 八：信号源模块库(Sources) 1．输入常数模块(Constant) 功能：产生一个常数。该常数可以是实数，也可以是复数。 2．信号源发生器模块(Signal Generator) 功能：产生不同的信号，其中包括：正弦波、方波、锯齿波信号。 3．从文件读取信号模块(From File) 功能：从一个 MAT 文件中读取信号，读取的信号为一个矩阵，其矩阵的格式与 To File 模块 中介绍的矩阵格式相同。 如果矩阵在同一采样时间有两个或者更多的列， 则数据点的输出应 该是首次出现的列。 4．从工作空间读取信号模块(From Workspace) 功能：从 MATLAB 工作空间读取信号作为当前的输入信号。 5．随机数模块(Random Number) 功能：产生正态分布的随机数，默认的随机数是期望为 0，方差为 1 的标准正态分布量。 6．带宽限制白噪声模块(Band Limited White Noise) 功能：实现对连续或者混杂系统的白噪声输入。 7．其它模块 除以上介绍的常用模块外，还包括其模块。各模块功能可通过以下方法查看：先进 入 Simulink 工作窗口，在菜单中执行 Help/Simulink Help 命令，这时就会弹出 Help 界面。 然后用鼠标展开 Using Simulink\Block Reference\Simulink BlockLibraries 就可以看到 Simulink 的所有模块。查看相应的模块的使用方法和说明信息即可。

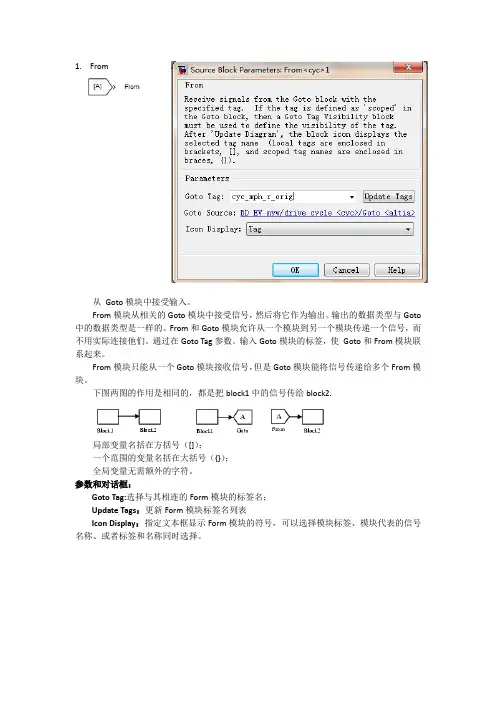

simulink模块详解
从Goto模块中接受输入。
From模块从相关的Goto模块中接受信号，然后将它作为输出。
输出的数据类型与Goto 中的数据类型是一样的。
From和Goto模块允许从一个模块到另一个模块传递一个信号，而不用实际连接他们。
通过在Goto Tag参数。
输入Goto模块的标签，使Goto和From模块联系起来。
From模块只能从一个Goto模块接收信号，但是Goto模块能将信号传递给多个From模块。
下图两图的作用是相同的，都是把block1中的信号传给block2.局部变量名括在方括号（[]）；一个范围的变量名括在大括号（{}）；全局变量无需额外的字符。
参数和对话框：Goto Tag:选择与其相连的Form模块的标签名；Update Tags：更新Form模块标签名列表Icon Display：指定文本框显示Form模块的符号，可以选择模块标签、模块代表的信号名称、或者标签和名称同时选择。
矢量信号的提取和输出。
3.Mux将多个输入信号转换成矢量。
Mux模块将其输入信号转换成一个矢量。
输入可以是标量或者矢量信号。
所有的输入必须是相同的数据类型和数字类型。
元素的的矢量输出信号的它们的顺序从上到下，或左到右，输入端口信号。
输出信号向量的元素按输入信号从上到下，从左到右排序。
4.Clock显示并提供仿真时间。
在每个仿真步长输出当前仿真时间。
该模块对那些需要仿真时间的模块是很有用的。
对话窗口Display time选择该复选框，在Clock模块的图标中显示当前仿真时间。
Decimation当选择了Display time，指定一个正整数代表simulink更新Clock模块的图标显示的时间间隔。
5.To Workspace将数据写入matlab工作空间。
Save format：Array,Structure, Structure With Time1.Array：Workspace模块将输入保存为n维数组，n比输入信号的维数大1.例如，输入是一个1维数组，存到workspace中就是2维。
matlab simulink每一模块的介绍
matlab simulink每一模块的介绍
MATLAB Simulink是一款用于建立和仿真动态系统模型的软
件工具。
它基于MATLAB编程语言，并提供了图形化界面，
用户可以使用各种模块来构建复杂的系统模型。
以下是Simulink中一些常用模块的介绍：
1. Constant（常数）：用于设置系统中的常数值，如常数信号
输入、定值代码等。
2. Gain（增益）：用于调整或放大输入信号的幅度，可以根据需求进行增益设置。
3. Sum（求和）：用于将多个输入信号相加，可以选择不同的
输入端口进行加法运算。
4. Product（乘积）：用于将多个输入信号相乘，可以选择不
同的输入端口进行乘法运算。
5. Integrator（积分器）：用于对输入信号进行积分运算，可以用于模拟系统的积分环节。
6. Derivative（导数器）：用于对输入信号进行求导运算，可
以用于模拟系统的微分环节。
7. Transfer Fcn（传递函数）：用于建立系统的传递函数模型，可以根据系统参数设置传递函数的分子和分母。
8. Scope（作用域）：用于显示系统模型中的信号变化情况，
可以在仿真过程中实时监测信号。
9. To Workspace（输出到工作区）：用于将信号输出到工作区，以便后续分析或处理。
这仅是Simulink中一小部分常用模块的介绍，实际上
Simulink提供了大量的模块供用户选择和使用，可以根据具体
的系统模型需求进行选择和组合。
同时，用户还可以借助自定义模块进行更复杂系统的建模和仿真。
simulink各模块详解
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
SFIS.PPT 8
Shop Floor Information System, SFIS现场信息整合系统
二、 直流电路仿真
【例2_1】 测量下图所示电路的节点电压。
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
1. “Connectors”模块库
其中包括接地点和中间节点两大类共1连接线
细垂直连接线
垂直连接线
接地端（输入型）
接地端（输出型）
L型导线连接器 共享节点（输入型）
共享节点（输出型）
T型导线连接器
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
SFIS.PPT 2
6.2 Simulink电路分析应用 Shop Floor Information System, SFIS现场信息整合系统
一、Power System Blockset模块集 (电路仿真模块集)
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
SFIS.PPT 1
Shop Floor Information System, SFIS现场信息整合系统
4. “Measurements”模块库
其中包括的是5种测量模块
功能说明
测量电流值
测量电路两节点之间的 电阻值
测量多个器件、支路的 电流电压值
测量电路中的三相 电流、电压值 测量电压值
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
SFIS.PPT 6
Shop Floor Information System, SFIS现场信息整合系统
功能说明
simulink常用模块库解析
