实验报告四 模三干扰问题的分析模板
LTE网络MOD3干扰专题优化报告-北京
二、 MOD3 干扰简介
LTE 系统中， 参考信号在频域的位置与小区的 PCI 相关， 其中 PCI 模 3 余 0 的从第一个子载 波开始放置，模 3 余 1 的从第二个子载波开始，模 3 余 2 的从第三个子载波开始。相邻小区 PCI MOD3 冲突就是指相邻小区的参考信号在频域上的子载波相同。如下图所示：
4.1
（MOD3 干扰分布）
4.2 MOD3 问题点汇总
此次三环内共优化 26 处干扰较为严重的问题路段， 其中通过调整基站电下倾及 PCI、 方位角、 机械倾角等网优手段共闭环 21 处、 剩余 5 处由于断站、 站点方位角无法进行调整等原因暂未闭环、 详情如下：
问题区名 问题路段 问题现象 是否 备注
结合现网 RF 优化经验，我们认为满足以下三个条件的 MOD3 干扰才需要进行相应的优化， MOD3 干扰定义（需同时满足以下 3 个条件） ： 1) 2) 3) 服务小区 PCI 与邻小区 PCI MOD3 相同； 服务小区与邻小区 RSRP 差值小于 3dB； 服务小区 RSRP 大于-100dBm。
1． 调整朝阳胜古庄 2 小区电子倾角 2°至 5°； 19 金鑫饭店附近 MOD3 干扰、 SINR 差 2． 调整和平里西街 1 小区电子倾角 9°至 10° 3． 金鑫饭店 1、3 小区 PCI 互换； 4． 天津宾馆 3 小区电子下倾角 2°至 6°。 MOD3 干扰、 SINR 差 1. 调整蒋宅口 1 小区电子倾角 7°至 10°； 2. 调整蒋宅口 2 小区电子倾角 4°至 10°； 3. 调整宝景大厦 1 小区电子倾角 4°至 10° 1. 调整北小街 3 小区电子倾角 1°至 6°； 2. 整改地坛公园南顺时针接反； 3. 调整和平里南街 2 小区电子倾角 8°至 10° 1、 调整宝景大厦 2 小区电子倾角 2°至 10° 22 河北饭店以南 MOD3 干扰、 SINR 差 2、 调整东方文化酒店 1 小区电子倾角 2°至 10° 3、 调整内蒙古宾馆 1 小区电子倾角 5°至 10° 4、 调整河北饭店 3 小区电子倾角 9°至 10° MOD3 干扰、 SINR 差 1、 尽快恢复断站基站华侨大厦； 2、 调整东华门东 1 小区电子倾角 6°至 9°； 3、 调整内蒙古宾馆 2 小区机械倾角 1°至 5° 1、 调整长虹桥 2 小区电子倾角 3°至 10°； 汇鑫写字楼以 南 MOD3 干扰、 SINR 差 2、 调整京广桥西 2 小区电子倾角 8°至 10°； 3、 调整京广桥西 1 小区电子倾角 3°至 8°； 4、 调整水碓子东路 3 小区电子倾角 3°至 8°； 5、 调整团结湖公园 3 小区电子倾角 5°至 2°。 1、 调整磁器口搬迁 1-3 小区电子倾角 2°至 10° 2、 调整石板胡同 3 小区电子倾角 2°至 10°； 25 石板胡同以北 MOD3 干扰、 SINR 差 3、 调整石板胡同 2 小区电子倾角 2°至 7°； 4、 调整石板胡同 1 小区电子倾角 2°至 6°； 5、 核查石板胡同基站各个小区的方位角是否与工 参一致。 珠市口东大街 附近 MOD3 干扰、 SINR 差 1、 调整磁器口西 2 小区电子倾角 3°至 8°； 2、 调整石板胡同 1、2、3 小区机械倾角为 5/5/5 度； 否 石板胡同机 械倾角未调 整 是 是 否 华侨大厦断 站 是 否 天线接反未 整改 是 是
(完整版)LTE模三干扰形成、影响和优化
模三搅乱的形成、影响和优化一、 LTE的资源单位LTE最常用的资源单位称为 RB，以以下列图所示，一个 RB 在频域上包含 12 个子载波〔每个 15k〕，时域上包含 7 个符号，也就是说一个 RB在频域上是 180k ，时域上是〔一个时隙〕。
二、模三搅乱的形成3GPP协议规定，每个 RB 内有 4 个公共参照信号 CRS。
其中，在频域上规定每 6 个子载波中有一个 CRS，时域上规定 CRS位于第一、第五个符号，由于 TD-LTE系统采用双天线收发，因此 CRS在 RB 内的地址，实质上有三种情况：天线1天线2若是 CRS在 RB 内的地址同样，这就是我们所说的模三矛盾，也叫模三搅乱。
由于 CRS在 RB 内的地址只有三种可能，因此当同一地址出现 4 个及以上的小区的信号时，必然会发生模三矛盾，这就是模三矛盾不可以防范。
三、模三搅乱如何影响业务速率用户的速率，由系统分配给他的资源〔即 RB 的数量〕和信号调制的效率共同决定，因此在可分配的 RB 数量必然的情况下，信号调制效率决定了用户速率。
信号调制方式决定了单位资源内可以传输的数据，信号调制阶数越高，传输效率也越高，但其对传输路子的信号质量的要求也相应提升。
TD-LTE的信号调制方式分为三种，依照调制阶数从低到高依次为 QPSK、16QAM 和 64QAM 。
同时，在调制方式同样的情况下，码率越高，传输效率也越高，码率同样受信号质量的影响如上所述，调制的效率取决于信号的质量， TD-LTE用以表征信号质量的参数是 CQI，CQI共有 16 个值，其与调制效率的对应关系以下：CQI调制方式码率 x 1024效率0out of range1QPSK782QPSK1203QPSK1934QPSK3085QPSK4496QPSK602716QAM378816QAM490916QAM6161064QAM4661164QAM5671264QAM6661364QAM7721464QAM8731564QAM948CQI 由终端厂家依照终端测得的SINR自行对应，而SINR表征的是 CRS信号的质量，当模三矛盾时，由于两个小区的RS 信号时频同样〔同一时间，一致频率〕，以致主效劳小区RS信号的搅乱抬升， SINR 下降，也就造成了 CQI 下降，进而以致调制方式被降级，单位资源内的传输速率降低，因此用户的业务速率也就下降了。
高频四次实验报告模板
实验报告册课程：《高频电子线路》专业：电子信息工程班级：二班姓名：学号：实验一高频小信号调谐放大器一、实验目的1、掌握小信号调谐放大器的基本工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3、了解高频小信号放大器动态范围的测试方法；二、画出实验电路的直流和交流等效电路三、计算直流工作点，与实验实测结果比较四、整理实验数据，并画出幅频特性实验二集成选频放大器一、实验目的1、熟悉集成放大器的内部工作原理2、熟悉陶瓷滤波器的选频特性3、掌握自动增益控制电路（AGC）的基本工作原理二、计算集成选频放大器的增益三、计算集成选频放大器的通频带四、整理实验数据，并画出幅频特性实验三模拟乘法混频一、实验目的1、了解集成混频器的工作原理2、了解混频器中的寄生干扰二、整理实验数据，填写表格1和表格2V SP-P(mv）200 300 400 500 600V iP-P(mv）表1V LP-P(mv）200 300 400 500 600 700V iP-P(mv）表2三、绘制下列步骤所观测到的波形图，并作分析1、用试验箱信号源做本振信号，将频率f L=8.7MHZ(幅度V LP-P=300mv左右）的本振信号从J8处输入（本振输入处），在相乘混频器的输出端J9处观察输出中频信号波形。
2、将频率f s=4.19MH Z(V SP-P=300mv左右)的高频信号从相乘混频器的输入端J7输入，用示波器观察J9处中频信号波形的变化。
3、用示波器观察TH8和TH9处波形。
4、令高频信号发生器输出一个由1K音频信号调制的载波频率为4.2MH Z的调幅波，作为本实验的载波输入，外接信号源输出8.7MH Z 的本振信号，用示波器对比观察J9处和调制信号的波形。
四、在幅频坐标中绘出本振频率与载波频率和镜像干扰频率之间的关系，思考如何减小镜像干扰五、归纳并总结信号混频的过程实验四三点式正弦波振荡器一、实验目的1、掌握三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。
LTE案例-模三干扰导致掉线
案例一模三干扰导致掉线
【现象描述】
大运会四FE3与龙岗黄阁FE2扇区PCI模三干扰
问题描述：
优化过程中由黄阁路南向北行，在RSRP较好的情况下，SINR非常差，且出现一次掉线，该路段收到大运会四FE3（PCI=77）、龙岗黄阁FE2（PCI=38）、大运会五FE2（PCI=2）小区信号，且PCI模三相等；
图1整改前SINR覆盖图
问题分析
车辆在黄阁路由南往北行驶，终端先占用大运会四FE3（PCI=77）切换至大运会五FE1(PCI=2)再切换到龙岗黄阁FE2（PCI=38），问题路段位于此三个扇区切换带区域， RSRP 良好，但SINR非常差，对PCI进行模三排查发现，此三扇区PCI模三相等，问题路段在三个扇区的切换带上，模三干扰严重，SINR甚至出现小于零，且有一次掉线的情况；
图2模三排查截图
解决方法
1. 将大运会四FE3（PCI=77）PCI调整为75，大运会四FE2（PCI=75）PCI调整为77；
优化结果
修改PCI后问题路段SINR改善明显，均大于15dB，且无掉线的情况；
优化后SINR截图。

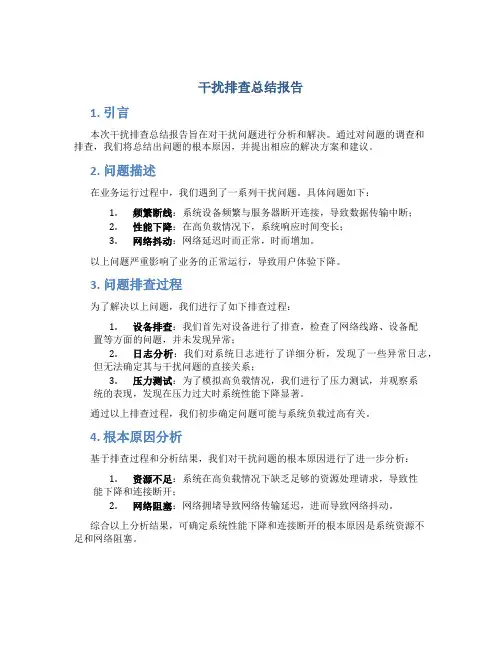

干扰排查总结报告
干扰排查总结报告1. 引言本次干扰排查总结报告旨在对干扰问题进行分析和解决。
通过对问题的调查和排查，我们将总结出问题的根本原因，并提出相应的解决方案和建议。
2. 问题描述在业务运行过程中，我们遇到了一系列干扰问题。
具体问题如下：1.频繁断线：系统设备频繁与服务器断开连接，导致数据传输中断；2.性能下降：在高负载情况下，系统响应时间变长；3.网络抖动：网络延迟时而正常，时而增加。
以上问题严重影响了业务的正常运行，导致用户体验下降。
3. 问题排查过程为了解决以上问题，我们进行了如下排查过程：1.设备排查：我们首先对设备进行了排查，检查了网络线路、设备配置等方面的问题，并未发现异常；2.日志分析：我们对系统日志进行了详细分析，发现了一些异常日志，但无法确定其与干扰问题的直接关系；3.压力测试：为了模拟高负载情况，我们进行了压力测试，并观察系统的表现，发现在压力过大时系统性能下降显著。
通过以上排查过程，我们初步确定问题可能与系统负载过高有关。
4. 根本原因分析基于排查过程和分析结果，我们对干扰问题的根本原因进行了进一步分析：1.资源不足：系统在高负载情况下缺乏足够的资源处理请求，导致性能下降和连接断开；2.网络阻塞：网络拥堵导致网络传输延迟，进而导致网络抖动。
综合以上分析结果，可确定系统性能下降和连接断开的根本原因是系统资源不足和网络阻塞。
5. 解决方案与建议为了解决干扰问题，我们提出以下解决方案和建议：1.优化资源分配：通过增加系统的资源，如CPU、内存等，以提高系统的性能和稳定性，解决系统负载过高的问题；2.网络优化：对网络进行优化，增加网络带宽，减少网络拥堵，提升网络传输速度，解决网络抖动问题；3.监控和预警：建立系统的监控和预警机制，及时发现系统性能下降和连接断开等问题，并采取相应的措施进行处理；4.定期维护：定期对系统设备和网络进行维护，及时检查和修复问题，确保系统的正常运行。
6. 结论通过对干扰问题的分析和排查，我们确定了问题的根本原因并提出了相应的解决方案和建议。
FDD模3干扰浅析
PCI模3干扰浅析1.概述目前4G网络建设中主要采用FDD-LTE同频组网的方式进行组网建设，而同频组网系统的最大挑战是相邻小区之间的同频干扰问题，而同频干扰中PCI的模3干扰是最常见的一种干扰，这种干扰会导致在RSRP较好的情况下RSRQ及SINR值较差的情况，对用户的接入、切换及下载速率都会造成很大的影响。
通过DT测试可以发现模3干扰的区域，通过天馈调整、更改PCI、调整干扰小区功率等手段解决测试中发现的模3干扰。
本文从原理方面分析PCI模3干扰产生的原理。
2.PCI概念PCI全称Physical Cell Identifier，即物理小区标识，LTE中终端以此区分不同小区的无线信号。
PCI共有504个，从0至503编号。
PCI=PSS+SSS*3，其中PSS是主同步信号，共3个，分别为0、1、2，SSS是辅同步信号，共168组，从0至167编号。
LTE小区搜索流程通过检索主同步信号PSS和辅同步信号SSS来与小区取得时间和频率上的同步，得到物理小区标示并根据物理小区标示获得小区信号质量与小区其他信息的过程。
3.PCI模3干扰原理简介LTE各种重选、切换的系统消息中，邻区的信息均是以频点+PCI的格式下发、上报。
在LTE系统中RS（参考信号）用于下行物理信道解调及信道质量测量，终端测量计算频带内小区的RS平均功率RSRP，作为衡量小区覆盖电平强度标准，目前小区选择、小区重选、切换均是基于RSRP值进行。
无线网络衡量信道质量指标SINR通过RSRP与干扰电平的比值计算得到。
普通CP（保护循环前缀）情况下，下行2天线端口RS的位置图如下：（每一个小框代表一个RE，频域上15Khz，时域上是1个OFDM码长，即1/14ms）当天线端口数为1时，RS出现在每个RB的每个时隙的第0和第4个OFDM符号上，一个OFDM符号的12个子载波上出现两次RS，所以在频域上有6个位置可以选择。
当天线端口数为2时，RS在时间上的位置不变，但由于RS在两个天线端口上频域上不能重叠，且一个天线端口在发射RS时，另外一个天线端口什么信号都不能发射，这样在每个RB上RS在频域上只有3个位置可以选择。
LTE模三干扰影响SINR问题案例
模三干扰影响SINR问题案例
问题描述：
黄州大道存在模三干扰问题
在测试过程中在黄冈现业黄州大道由北向南行驶时，道路上主服务小区国税二分局_2 PCI为251，RSRP为-82dBm，SINR为-3，下行速率较低。
问题分析
LTE干扰问题
观察邻区禹王移动院内铁塔_2 PCI为335，两小区PCI除以3余数相等，与主服务小区之间出现模三干扰，从而影响到SINR此类主要是干扰问题影响了吞吐率，LTE系统在本小区内不存在同频干扰，干扰主要来自于使用相同频率的邻小区。
系统内的干扰主要是用户间干扰、PCI mod3干扰以及相邻小区交叉时隙等带来的干扰。
该处并没有外部干扰，而且在网络初期，用户间的干扰也很小，RSRP较弱，mod3干扰较少，所以该处重叠覆盖主要是模三干扰问题。
解决措施
本次先对相关基站的PCI调整，将禹王移动院内铁塔_2 PCI和禹王移动院内铁塔_1 PCI
对调，由335修改为334。
通过上述调整，测试结果如下：
可以看出调整后该路段SINR有明显提升，模三干扰问题的到解决。
流程图
后续建议
模三干扰问题是LTE网络优化中最常见的问题，初期建网时问题点较少，易于优化，但后期基站密集后，该问题比较常见，通过良好的RF优化可以解决这种现象。
LTE模三干扰问题的分析与优化
（1）覆盖对比图
rm
-舎3n« -m・YflM-=a»-
9 ' ElWrQQq 4-90 3
常"•宀 田取炳Ur学大播
严m
0 4怕fiWF初;
巒悔比英厂坊
WL6U 詩 wm”rZ! trFhE・ai曲样研究q
\ 历史丈｛胖 桩文化栄廉
n y ±: As?**
图8优化后的SINR值覆盖
（2）参数优化效果对比
#&a«E RS SINR(dB)
啊啦计如
-3<x<=0 0<k<=3 m«*v=6 6<k-c=10 10<x^ = 15 15<x< = 20 20<x< = 50
e^g.«asz j
182
32
iwmi
Index Ce丿呕3
3
4
出版?±科捋充中心丿'区2
5
出版出供浣中心丿也1
6
心淫僂融刎呕3
7
崖跆％、区］
PCI
珂
203
RSRP ・96
202 ・卩 201 .14 303 .116
102
RSRQ ・口
•11 ・13 -15 -15 -15 -1S
RS9
・64 -70
区别对待。
PCI规划工具在实现过程中需遵循以下原则： (1) 避免冲突:尽量避免给存在覆盖交叠的相邻小区分配 相关性较高的PCI。 (2) 避免混淆:避免和某一个小区相邻的两个小区分配相 同的PCI。 (3) 导频符号频域位置错开:尽量避免组内ID相同的PCI
分配在相对、相邻的小区上。
2案例分析
本文采用的网络优化软件是武汉凌特电子技术有限公司 的UlttaRF虚拟仿真平台，该平台能够实现从设计到计划、执 行、网优分析、优化调整、查看结果的全网优实验过程,有效提 升其理论联系实践的能力。 2.1场景描述
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告四模三干扰问题的分析
一、实验目的
1.能熟练的使用Pioneer软件导入测试数据，打开常用的窗口
2.能使用Pioneer软件分析模三干扰问题
二、实验工具
Pioneer软件、测试数据、PC
三、实验步骤
1.打开软件
双击Pioneer的图标
2.导入测试数据
点击文件主菜单，选择导入测试数据子菜单，再选择常规选择，然后在弹出的文件路径窗口选择需要导入的文件“模三干扰.RCU”
3.打开常用的窗口
1）Map窗口
选择导航栏中的工程选项卡，双击导入“模三干扰”数据文件下面的MAP 图标。
点击导航栏“工程选项”卡LTE下面的Serving Cell Info，将其下的LTE SINR 拖曳到Map窗口，如图2所示（详见附录）。
2）LTE Serving+Neighbor Cell List
右击导航栏“工程选项”卡LTE，在弹出的菜单中，选择LTE Serving+Neighbor Cell List
4.点击主菜单配置，在点击小区设置子菜单，在弹出的小区设置窗口，选择LTE网络，symbol1，如图1所示（详见附录）。
5.打开播放工具
6.简要分析
①通过测试路线采集到的测试数据轨迹图，将鼠标点击在大红色区域
②用Map窗口里的测量距离工具，SINR<0的区域约有250米，如图2（详见附录）的椭圆形区域。
7.点击主菜单分析，再选择子菜单Mod3分析，在弹出的对话框中，点击工程文件按钮，选择相应的工程文件，然后点击分析按钮，如图3（详见附录）中的Mod3分析窗口。
8.结合Mod3分析窗口，观看Map窗口
从Map窗口轨迹图中的红色区域，发现此处的Mod3干扰较为严重，如图4（详见附录）中的Mod3分析问题测试窗口中，存在较强的两个型号，分别是PCI=287和PCI=245，其中PCI287信号的RSRP=-80.56dBm，PCI245信号的RSRP=-82.12dBm，287Mod3=2，245Mod3=2，且信号都比较强，存在Mod3干扰。
四、实验心得
（自己写）
五、附录
椭圆形轨迹长
度约为250米
图1 测试轨迹图SINR显示
图2 基站扇区形状
图3 Mod3分析窗口
图4 Mod3分析问题测试窗口。
