电力系统最大运行方式及最小运行方式
(完整版)电力系统继电保护辅导资料二
电力系统继电保护辅导资料二主题：课件第二章电网的电流保护第1-2节——单侧电源网络相间短路的电流保护、电网相间短路的方向性电流保护学习时间：2013年10月7日－10月13日内容：我们这周主要学习第二章的第1-2节，单侧电源网络相间短路的电流保护和电网相间短路的方向性电流保护的相关内容。
希望通过下面的内容能使同学们加深电网电流保护相关知识的理解。
一、学习要求1．掌握三段式电流保护的配合原则、整定计算，会阅读三段式电流保护的原理图；2．理解方向性电流保护中方向元件的作用，能正确按动作方向分组配合、整定计算。
二、主要内容（一）单侧电源网络相间短路的电流保护1．继电器（1）基本原理能自动地使被控制量发生跳跃变化的控制元件称为继电器。
当输入信号达到某一定值或由某一定值突跳到零时，继电器就动作，使被控制电路通断。
它的功能是反应输入信号的变化以实现自动控制和保护。
继电器的继电特性：(也称控制特性)继电器的输入量和输出量在整个变化过程中的相互关系。
图1 继电特性继电器的返回系数r K ：返回值r X 与动作值op X 的比值。
即r r opX K X 过量继电器：反应电气量增加而动作的继电器。
其返回系数小于1，不小于0.85。
欠量继电器：反应电气量降低而动作的继电器。
其返回系数大于1，不大于1.2。
（2）继电保护装置的基本分类● 按动作原理：电磁型、感应型、整流型、晶体管型、集成电路型、微机型等继电器。
● 按反应的物理量：电流继电器、电压继电器、功率方向继电器、阻抗继电器和频率继电器等。
● 按作用：起动继电器、时间继电器、中间继电器、信号继电器和出口继电器等。
Y Y min 0（3）过电流继电器动作电流(I op )：使继电器动作的最小电流。
返回电流(I re )：使继电器由动作状态返回到起始位置时的最大电流。
2.单侧电源网络相间短路时电流量值特征正常运行：负荷电流短路：三相短路、两相短路k k s E I K Z Z ϕϕ=+式中，E ϕ——系统等效电源的相电动势；s Z ——保护安装处至系统等效电源之间的阻抗；k Z ——短路点至保护安装处之间的阻抗；K ϕ——短路类型系数（三相短路取１，两相短路取2）。

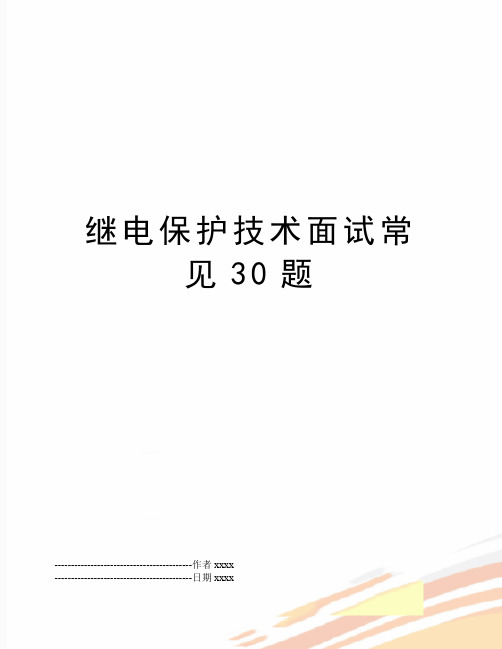

最新继电保护技术面试常见30题
继电保护技术面试常见30题------------------------------------------作者xxxx------------------------------------------日期xxxx1、继电保护在电力系统中的任务是什么？1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令,使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响,并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。
２)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同（例如有无经常值班人员)发出信号,以便值班人员进行处理,或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。
反应不正常工作情况的继电保护装置允许带一定的延时动作.2、对继电保护装置的基本要求是什么？各个要求的内容是什么?继电保护装置必须满足：选择性、速动性、灵敏性和可靠性四个基本要求。
1) 选择性，是当系统发生故障时，继电保护装置应该有选择的切除故障,以保证非故障部分继续运行,使停电范围尽量缩小.2) 速动性是指继电保护应以允许的可能最快速度动作于断路器跳闸,以断开故障或中止异常状态的发展。
3) 灵敏性是指继电保护装置对其保护范围内故障的反映能力,即继电保护装置对被保护设备可能发生的故障和不正常运行方式应能灵敏地感受并反映。
4) 可靠性,是指发生了属于它应该动作的故障时，它能可靠动作,即不发生拒绝动作;而在任何其他不属于它动作的情况下,可靠不动作,即不发生误动。
3、什么是主保护，什么是后备保护？主保护:满足系统稳定和设备安全要求,能以最快速度有选择的切除被保护设备和线路故障的保护。
后备保护：当主保护或断路器拒动时，用以切除故障的保护,包括近后备和远后备。
1）远后备保护是当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护。
电力系统继电保护试题以及答案
电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．过电流继电器的返回系数（）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有机会只切除一条线路B．有机会只切除一条线路C．100%切除两条故障线路D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性B．可靠性C．灵敏性D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A．90°接线B．30、30C.-3、-3D．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线B．90°接线C．30、30D．A、A+30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性B．可靠性C．灵敏性D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性B．速动性C．灵敏性D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高B．灵敏度低C．灵敏度一样D．保护范围小12．高频阻波器的作用是（）A．限制短路电流B．防止工频电流窜越C．防止高频电流窜越D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）A．等于变压器变比n T B．增大倍C．减少倍D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路B．保护定子绕组相间短路C．保护定子绕组接地短路D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护B．复合电压起动的过电流保护C．负序电流保护D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
继电保护习题
一、判断题1. 继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。
2. 能满足系统稳定及设备安全要求，能以最快速度有选择性切除被保护设备和线路故障的保护为主保护。
3. 为保证可靠性，一般说来，宜选用尽可能简单的保护方式。
4. 电力系统各电气元件之间通常用断路器相互连接，每台断路器都装有相应的继电保护装置。
5.继电保护要求在任何情况下都要采用快速保护。
6. 高压输电线路的故障，绝大部分是单相接地故障。
7. 电力系统对继电保护最基本的要求是它的可靠性、选择性、快速性和灵敏性。
8. 快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段。
9.继电保护的基本任务是当被保护元件发生故障时，能迅速准确地给距离该元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开。
10. 继电保护动作速度愈快愈好，灵敏度愈高愈好。
11. 为保证选择性，对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两个元件，其灵敏系数及动作时间，在一般情况下应相互配合。
12. 近后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。
13. 继电器线圈带上足够大电时，触点断开的称为常开接点。
14. 所用电流互与电压互感器的二次绕组应有永久性的、可靠的保护接地。
15. 电流互本身造成的测量误差是由于有励磁电流的存在。
16. 电流互的二次负载越小，对误差的影响越小。
17. 电流互一次和二次绕组间的极性，应按加极性原则标注。
18. 电容式电压互的稳态工作特性与电磁式电压互感器基本相同，暂态特性比电磁式电压互感器差。
19. 电流互二次回路采用多点接地，易造成保护拒绝动作。
20. 辅助继电器可分为中间继电器、时间继电器、信号继电器。
21. 电流继电器的返回系数，一般要求调整在1.1～1.2之间。
22. 低电压继电器的返回系数,一般要求调整在1.05～1.2之间。
23. 在同一接法下（并或串联）最大刻度值的动作电流为最小刻度值的2倍。
电力系统继电保护试题以及答案
电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．过电流继电器的返回系数（）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有机会只切除一条线路B．有机会只切除一条线路C．100%切除两条故障线路D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性B．可靠性C．灵敏性D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A．90°接线B．30、30C.-3、-3D．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线B．90°接线C．30、30D．A、A+30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性B．可靠性C．灵敏性D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性B．速动性C．灵敏性D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高B．灵敏度低C．灵敏度一样D．保护范围小12．高频阻波器的作用是（）A．限制短路电流B．防止工频电流窜越C．防止高频电流窜越D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）A．等于变压器变比n T B．增大倍C．减少倍D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路B．保护定子绕组相间短路C．保护定子绕组接地短路D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护B．复合电压起动的过电流保护C．负序电流保护D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
最大运行方式和最小运行方式
最大运行方式和最小运行方式
电力系统中，当电网运行状态改变时，短路电流也会发生显著的变化，对电力系统危害最大的是短路故障，分为三相短路、两相短路和单相短路。
电力系统最大和最小运行方式大部分用在电力系统潮流、稳定计算中。
关于电力系统最大和最小运行方式描述如下：最大运行方式为投入运行的电源容量最大，系统的等效阻抗最小，发生故障时，短路电流为最大的运行方式；最小运行方式为投入运行的电源容量最小，系统的等效阻抗最大，发生故障时，短路电流为最小的运行方式。
一般根据系统最大运行方式的短路电流来校验所选用的开关电器的稳定性。
根据系统最小运行方式的短路电流来校验所选用继电保护装置的灵敏度。
最大运行方式，就是在某种运行方式下（大多数是母联或分段断路器在合位，两台或多台变压器并联运行的方式），系统的阻抗值最小，相应的短路电流将会最大，该运行方式就是最大运行方式。
反之，就是最小运行方式。
继电保护上最大运行方式定义为：被保护线路末端短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。
最小运行方式，就是在同样短路情况下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。
线路继电保护整定计算
单侧电源网络相间短路保护整定计算前言1、电力系统短路危害1、当电力系统出现故障时，继电保护装置应能快速、有选择性的将故障元件从系统中切除，使故障元件免受损坏，保证系统其他部分继续运行。
2、当系统出现不正常工作状态时，继电保护能及时反应，一般发出信号，告诉值班人员予以处理，在无人值班的情况下，保护装置可作用于减负荷或跳闸。
2、电网最大最小运行方式系统最大运行方式：在相同地点发生相同类型的短路时流过保护安装处最大电流的系统运行方式，系统阻抗最小Zs=Zmin。
系统最小运行方式：在相同地点发生相同类型的短路时流过保护安装处的电流最小的系统运型方式，系统阻抗最大Zs=Zmax。
一、 电流速断保护2、电流速断保护的整定原则式中：.1I set I——保护动作电流Irel K ——可靠系数，取1.2..max k c I ——母线C 处的最大三相短路电流继电器动作电流：..max.1IIk c setj rel jxLII K Kn式中：.1I setj I ——二次保护继电器动作电流Ln——电流互感器TA 变比jxK——接线系数，当继电器接于相上为1（4）电流速断保护的灵敏系数，按被保护线路末端母线两相短路来校验：..min 122k c lmset I K I=≥e.线路避雷器的正常放电时间约为半个周波，但可能延续1—1.5个周波，并可能经过很短的时间间隔多次动作，在这种情况下，对没有附加延时的速断保护有可能引起误动作。
二、限时电流速断保护2 限时电流速断保护的整定 (1)启动电流的整定保护2的限时电流速断保护范围不应超过保护1的瞬时电流速断保护范围。
因此，在单侧电源供电情况下，它的启动电流就应该整定为： .2II set I ≥.1Iset I所以，限时电流速断保护（电流II 段保护）动作电流整定公式如下：.2IIset I =II relK .1I set I式中：.1Iset I ——保护1（下级线路保护）瞬时电流速断动作电流IIrel K ——可靠系数，取1.1-1.15.2II set I——限时电流速断保护（电流II 段保护）动作电流计算值继电器动作电流：1.2III IIset setj rel jxLI I K Kn=式中：.2IIsetj I ——限时速断保护继电器动作电流.1I setj I——下级线路速断保护动作电流Ln——电流互感器TA 变比jx K ——接线系数，当继电器接于相上为1II relK——可靠系数，取1.1～1.15（2）、动作时限选择由图可知，为保证保护动作的选择性，限时电流速断保护的动作时限应比下一线路的无时限电流速断的时限大一个时限级差⊿t⊿t ——电磁继电器保护取0.5S ⊿t ——微机保护装置取0.3S3、保护灵敏性校验为了使限时速断保护能够保护线路全长，在系统最小运行方式下两相短路时，可靠地保护动作切除故障，以本线路末端作为灵敏系数校验点，故灵敏系数应按下式计算..min 21.3 1.5k B II lmset IKI=≥～式中：..min k B I ——最小运行方式下本线路末端变电所母线上两相短路电流.2IIsetj I——本线路L 1的限时电流速断保护动作电流lm K ——规程要求≥1.3～1.5限时电流速断保护的特点：三、定时限过电流保护1、工作原理过电流保护通常是指其动作电流按躲过线路最大负荷电流整定的一种保护，在正常运行时，它不会动作。
电力系统继电保护作业标准答案
电⼒系统继电保护作业标准答案第⼀次作业1.什么是电⼒系统的⼀次设备和⼆次设备？答：⼀次设备:⼀般将电能通过的设备称为电⼒系统的⼀次设备。
⼆次设备:对⼀次设备的运⾏状态进⾏监视、测量、控制和保护的设备，称为电⼒系统的⼆次设备。
2.什么是电⼒系统的运⾏状态和故障状态？答：电⼒系统运⾏态指电⼒系统在不同运⾏条件(如负荷⽔平、出⼒配置、系统接线、故障等)下的系统与设备的⼯作状配。
电⼒系统的故障状态是指所有⼀次设备在运⾏过程中由于外⼒、绝靠⽼化、过电压、误操作、设计制造缺陷等原因⽽发⽣例如短路、断线等故障。
3.什么是继电保护装置？答：继电保护装置就是指能反应电⼒系统中电⽓设备发⽣故障或不正常运⾏状态，并动作于断路器跳闸或发出信号的⼀种⾃功装置。
4.什么是主保护和后备保护？答：主保护是指反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为主保护。
后备保护是指在实际运⾏中，由于各种原因可能存在保护或断路器拒动的情况，所以，必须要考虑后备保护（替代功能）的配备。
其⽬的是不允许长期存在短路的情况。
于是出现了近后备保护、远后备保护、断路器失灵保护等。
5.试说明什么是继电器的继电特性？答：继电器的继电特性是指继电器的输⼊量和输出量在整个变化过程中的相互关系。
⽆论是动作还是返回，继电器都是从起始位置到最终位置，它不可能停留在某⼀个中间位置上。
这种特性就称之为继电器的“继电特性”。
6.什么是系统最⼤运⾏⽅式和系统最⼩运⾏⽅式?答：系统最⼤运⾏⽅式：总可以找到这样的系统运⾏⽅式，在相同地点发⽣相同类型的短路时流过保护安装处的电流最⼤，对继电保护⽽⾔称为系统最⼤运⾏⽅式，对应的系统等值阻抗最⼩，Zs=Zs.min。
系统最⼩运⾏⽅式:也可以找到这样的系统运⾏⽅式，在相同地点发⽣相同类型的短路时流过保护安装处的电流最⼩，对继电保护⽽⾔称为系统最⼩运⾏⽅式，对应的系统等值阻抗最⼤，Zs=Zs.max 。
7.什么是电流速断保护和限时电流速断保护？答：电流速断保护：反应于短路电流的幅值增⼤⽽瞬时动作的电流保护（电流⼤于某个数值时，⽴即动作）。
电力系统的最大运行方式和最小运行方式
电力系统中，为使系统安全、经济、合理运行，或者满足检修工作的要求，需要经常变更系统的运行方式，由此相应地引起了系统参数的变化。
在设计变、配电站选择开关电器和确定继电保护装置整定值时，往往需要根据电力系统不同运行方式下的短路电流值来计算和校验所选用电器的稳定度和继电保护装置的灵敏度。
最大运行方式，是系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。
一般根据系统最大运行方式的短路电流值来校验所选用的开关电器的稳定性。
最小运行方式，是系统在该方式下运行时，具有最大的短路阻抗值，发生短路后产生的短路电流最小的一种运行方式。
一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。
最大、最小运行方式用等值电抗表示时，分别对应于系统最小和最大电抗。
系统最小和最大电抗是短路电流计算的重要参数。
1、电力系统的运行方式分为（）方式。
(A)(A)正常运行和故障运行 (B)最大运行和最小运行 (C)正常运行、特殊运行(D)最大运行、最小运行、正常运行答: D2、输电线路通常要装设（）。
(A)主保护 (B)后备保护 (C)主保护和后备保护 (D)近后备和辅助保护答: C3、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（）。
(A) (B) 5 (C) (D)10答: B4、中性点直接接地系统，最常见的短路故障是（）。
(A)金属性两相短路 (B)三相短路 (C)两相接地短路 (D)单相接地短路答: D5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（）。
(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变（D）一次电流倍数等于1答: B6、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（）。
(A)相同 (B)不同 (C)两相短路残压高于三相短路 (D)三相短路残压高于两相短路答:A7、一般（）保护是依靠动作值来保证选择性。
继电保护原理复习总结
1、继电保护的基本任务是什么?答：(1)自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行； ● 对继电保护的基本要求？ 答：（1）选择性：仅将故障元件从电力系统中切除，使停电范围尽量缩小，保证系统中非故障部分的正常工作。
（2）速动性：保护装置能迅速动作切除故障。
（3）灵敏性：指对于其保护范围内发生故障或不正常运行状态的反应能力。
（4）可靠性：指对于该保护装置规定的保护范围内发生了它应该动作的故障时它不拒动，而在任何其它该保护不应动作的情况下，则不应误动。
● 什么是纵联电流相位保护的闭锁角？那些因素决定闭锁角的大小？答：为了保证在任何外部短路条件下保护都不误动，需要分析区外短路时两侧收到的高频电流之间不连续的最大时间间隔，并加以闭锁。
这一时间间隔所对应的工频相角差就为闭锁角。
影响因素：电流互感器的角误差、保护装置中滤序器及受发信操作回路的角度误差、高频信号在线路上传输所引起的延迟等。
● 在继电保护中对方向继电器的基本要求是什么，对于相间短路的功率方向继电器，写出其动作方程，画出其动作特性？ 答：（1）具有明确的方向性；（2）故障时继电器的动作有足够的灵敏度。
︒0接线时动作方程为90arg 90-≥≥-Jj J I e Um l ϕ，动作特性如图（a ）所示；︒90接线时动作方程为 90arg 90)90(-≥≥-Jj J I eU d ϕ，动作特性如图（b ）所示；●（a）按（2－34）式构成； （b）按（2－37）式构成1+j+01+j+0动作区不动作 区m l ϕml ϕ（a）（b）动作区简述高频闭锁方向保护的工作原理。
答：高频闭锁方向保护是通过高频通道间接比较被保护线路两侧的功率方向，以判别是被保护范围内部故障还是外部故障。
● 相继动作:由于信号的间断，间断角接近180度，因此，M 端的保护即可立即动作跳闸。
保护装置的这种工作情况—————即必须一端的保护先动作跳闸以后，另一端的保护才能动作跳闸，称之为“相继动作”● 简述相差高频保护的工作原理。
