Ith20A是表示接触器的一个重要的技术参数
交流接触器的选用计算
交流接触器的选用计算工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅交流接触器的选用计算(一)电动机负载时的选用交流接触器吸引线困电压由控制电路电压而定。
主触头额定电流由下面经验公式计算：Imc= PN X 10³-----------------KUN式中Imc ——主触头额定电流，A；PN ——被控制的电动机额定功率，KW；K ——常数，一般取1—1.4；UN ——电动机的额定电压，V。
实际选择时，接触器的主触头额定电流大于上式计算值。
(二)非电动机负载时的选用非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现分述如下。
1．电热设备电流波动最大值不超过1.4IN，可按下式选用Itc≥1.2 IN式中Itc ——接触器额定发热电流，A；IN ——被控电热设备额定电流，A。
如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。
2．电容器用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。
现推荐采用表1的数据。
对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。
表1型号电容器额定工作电流Ic(A) 电容器标称容量Qc（Kvar）电容器额定工作电压Uc=220V 电容器额定工作电压Uc=380VCJ10-10 7.5 3 6CJ10-20 12 5 8CJ10-40 30 12.5 20CJ10-60 53 25 40CJ10-100 80 30 60CJ10-150 105 40 75CJ20-250 130 50 1003．电焊变压器表2为电焊变压器选配接触器参考表。
经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器的3极可以并联使用。
表2型号额定工作电流IN(A) SN(kVA) Ik(A)UN=220V UN=380V UN=220V UN=280VCJ10-60 30 11 20 300 300CJ10-100 53 20 30 450 450CJ10-150 66 25 40 600 600CJ10-250 105 40 70 1050 1050CJ10-250 130 50 90 1800 1800注：UN、IN、SN、IK分别表示变压器的额定电压、电流、容量、短路时一次侧最大短路电流。

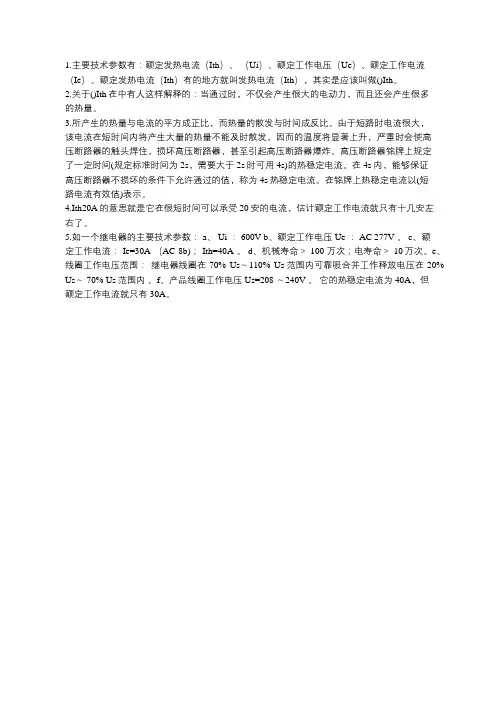

接触器名词解释
1.主要技术参数有：额定发热电流（Ith）、（Ui）、额定工作电压（Ue）、额定工作电流（Ie）。
额定发热电流（Ith）有的地方就叫发热电流（Ith），其实是应该叫做()Ith。
2.关于()Ith在中有人这样解释的：当通过时，不仅会产生很大的电动力，而且还会产生很多
的热量。
3.所产生的热量与电流的平方成正比，而热量的散发与时间成反比。
由于短路时电流很大，
该电流在短时间内将产生大量的热量不能及时散发，因而的温度将显著上升，严重时会使高
压断路器的触头焊住，损坏高压断路器，甚至引起高压断路器爆炸。
高压断路器铭牌上规定
了一定时间(规定标准时间为2s，需要大于2s时可用4s)的热稳定电流。
在4s内，能够保证
高压断路器不损坏的条件下允许通过的值，称为4s热稳定电流。
在铭牌上热稳定电流以(短
路电流有效值)表示。
4.Ith20A的意思就是它在很短时间可以承受20安的电流，估计额定工作电流就只有十几安左
右了。
5.如一个继电器的主要技术参数： a、 Ui ： 600V b、额定工作电压 Ue ： AC 277V 。
c、额
定工作电流： Ie=30A （AC-8b)； Ith=40A 。
d、机械寿命＞ 100 万次；电寿命＞ 10万次。
e、线圈工作电压范围：继电器线圈在70% Us～110% Us范围内可靠吸合并工作释放电压在20% Us～ 70% Us范围内。
f、产品线圈工作电压 Us=208 ～240V 。
它的热稳定电流为40A，但
额定工作电流就只有30A。
交流接触器参数含义

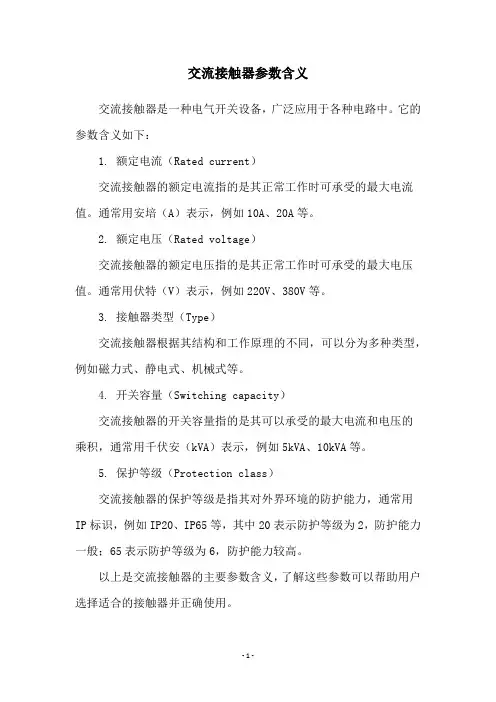

交流接触器参数含义
交流接触器是一种电气开关设备，广泛应用于各种电路中。
它的参数含义如下：
1. 额定电流（Rated current）
交流接触器的额定电流指的是其正常工作时可承受的最大电流值。
通常用安培（A）表示，例如10A、20A等。
2. 额定电压（Rated voltage）
交流接触器的额定电压指的是其正常工作时可承受的最大电压值。
通常用伏特（V）表示，例如220V、380V等。
3. 接触器类型（Type）
交流接触器根据其结构和工作原理的不同，可以分为多种类型，例如磁力式、静电式、机械式等。
4. 开关容量（Switching capacity）
交流接触器的开关容量指的是其可以承受的最大电流和电压的
乘积，通常用千伏安（kVA）表示，例如5kVA、10kVA等。
5. 保护等级（Protection class）
交流接触器的保护等级是指其对外界环境的防护能力，通常用IP标识，例如IP20、IP65等，其中20表示防护等级为2，防护能力一般；65表示防护等级为6，防护能力较高。
以上是交流接触器的主要参数含义，了解这些参数可以帮助用户选择适合的接触器并正确使用。
- 1 -。
接触器选用
值);
‘闵损’号为例
总 功 率 =plc+ 接 触 器 + 继 电 器 + 加 热 丝 =60+4+
（2x0.9+1.2)+2800=2868(w)
(以各实验
台为准)
I=W/U=2868/220=13.036(A)近似为电热丝的工作
电流
I=13.036(A)<16(A)
Ith>=1.2*13.036=15.6432(A)
不释放 或 释 放 缓 慢
斜等） 5.触头弹簧压力与 超程过大 6.电源离接触器太 远，连接导线太细
1.触头弹簧压 力过大 2.触头熔焊 3.机械可动部分被 卡死，转轴歪斜 4.反力弹簧损坏 5.铁心极面有油污 或灰尘 6. E 型铁心使用时 间太长，去磁气隙 消失，剩磁增大， 使铁心不释放
1.调整触 头参数 2.排除熔焊故 障，修理或更 换触头 3.排除卡死故 障，修理受损 零件 4.更换反力弹 簧 5.清理贴心极 面 6.更换贴心
32 45 50
5
12
功
2245
3671
W
6. 1.
耗
.5 .6 .0 .7
4 5 0 18
55
约A
定
发 热
电
流
(lt
h)
额定工
AC-
作电压(ue) 15
AC-13
V
额定控
AC-
制容量
15
AC-13
W
V
36 127 220 380
48 110 220
13
VA
500
00 00
30
60
1124611246
接触器的主要技术参数
接触器的技术参数是标明其应用场合和使用范围的重要技术指标，通常其基本的技术参数与型号一样通过铭牌标签粘贴或直接标识在接触器外壳上，以供选用和检修时参考。
接触器的主要技术参数包括：额定工作电压、额定工作电流、电磁线圈的额定电压、约定发热电流、动作值、接通与分断能力、电气寿命与机械寿命、额定操作频率等。
（1）额定工作电压接触器上标识的额定工作电压是指其主触点的额定工作电压，即在规定条件下允许接触器主触点正常工作的电压值。
一般交流接触器的额定工作电压主要有110V、220V、380V、500V、660V等几种，直流接触器主要有110V、220V、440V、660V等几种。
选用交流接触器时，其主触点的额定工作电压应大于或等于负载电压。
（2）额定工作电流接触器上标识的额定工作电流是指其主触点的额定工作电流，即在规定条件下允许接触器主触点正常工作的电流值。
一般接触器中常用的额定工作电流等级有5A、10A、20A、40A、60A、100A、150A、250A、400A和600A。
（3）电磁线圈的额定电压常用的交流电磁线圈额定电压有36V、110V、220V和380V，直流有24V、48V、110V、220V、440V。
（4）约定发热电流在规定条件下试验时，在8h工作制下，各部分温升不超过极限值时所承载的最大电流。
（5）接通与分断能力接触器的接通与分断能力是指主触点在规定条件下能够进行可靠接通和分断的电流值。
在该电流值下，接通能力是指触点在闭合时不会引起触点熔焊，断开能力是指触点断开时能可靠灭弧的能力。
一般情况下，主触点的接通和分断能力与接触器的使用类别有关，其关系见表1-2所列。
（6）电气寿命和机械寿命接触器的电气寿命和机械寿命指可以使用的次数，一般以万次表示。
目前接触器的机械寿命已达数百万次，甚至更高，电气寿命一般应不小于机械寿命的l/20。
（7）额定操作频率额定操作频率是指每小时允许操作次数的最大值，单位为次/小时。
(完整版)接触器的基本结构和技术参数
接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。
在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。
接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。
按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。
图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。
常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。
可以把交流接触器理解为一个由电磁铁控制的多触头开关。
其图形符号和文字符号如图2所示。
图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。
衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。
(2）触头系统交流接触器的触头可分为主触头和辅助触头。
主触头用于接通、断开电流较大的负荷电路即主电路。
所以，主触头截面积较大，一般为平面型。
辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。
交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。
交流接触器的触头有桥式双断点和指式单断点等型式。
（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。
接触器铭牌说明
e、线圈工作电压范围： 继电器线圈在70% Us～110% Us范围内可靠吸合并工作,释放电压在20% Us～ 70% Us范围内 。
f、产品线圈工作电压 Us=208 ～240V 。
它的热稳定电流为40A，但额定工作电流就只有30A。
在交流接触器上面显示的 Ith Ics Icu 是什么意思？ Uimp 是什么意思？ 断路器上面 Ir Im 曲线是什么意思？
Ith 约定发热ቤተ መጻሕፍቲ ባይዱ流
Ics 使用分断能力 一种性能 越大越好
Icu 极限分断能力
Uimp 额定冲击耐压 就是最大瞬间承受的电压
Ir 脱扣电流值 （一倍额定电流以下的调节）具体看实物上 都是多少
额定发热电流（Ith）有的地方就叫发热电流（Ith），其实是应该叫做热稳定电流(额定短时耐受电流)Ith。
关于热稳定电流(额定短时耐受电流)Ith在高压断路器中有人这样解释的：当短路电流通过高压断路器时，不仅会产生很大的电动力，而且还会产生很多的热量。短路电流所产生的热量与电流的平方成正比，而热量的散发与时间成反比。由于短路时电流很大，该电流在短时间内将产生大量的热量不能及时散发，因而高压断路器的温度将显著上升，严重时会使高压断路器的触头焊住，损坏高压断路器，甚至引起高压断路器爆炸。因此，高压断路器铭牌上规定了一定时间(规定标准时间为2s，需要大于2s时可用4s)的热稳定电流。在4s内，能够保证高压断路器不损坏的条件下允许通过的短路电流值，称为4s热稳定电流。在铭牌上热稳定电流以额定短时耐受电流(短路电流有效值)表示。
Im 脱扣电流值 （一倍额定电流以上的调节）
ue额定电压
le额定电流
abb接触器参数说明
abb接触器参数说明摘要：I.简介- ABB接触器II.参数说明- 额定电压- 额定电流- 额定功率- 工作制种类- 使用类别III.应用领域- 电机控制- 保暖和通风- 空调- 水泵- 提升设备- 照明和校正功率因数IV.结论- ABB接触器在工业和建筑领域的应用价值正文：ABB接触器是一种广泛应用于工业和建筑领域的电气控制设备。
它具有多种参数，可以满足不同场合的需求。
下面我们将详细介绍ABB接触器的参数以及应用领域。
首先，我们来看一下ABB接触器的参数说明。
接触器的额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器（127v、220v、380v、500v等档次）和交流接触器（127v、220v、380v、500v等档次）。
接触器的额定电流是指主触点的额定电流，直流接触器的额定电流为25a、40a、60a、100a、250a、400a、600a，交流接触器的额定电流为5a、10a、20a、40a、60a、100a、150a、250a、400a、600a。
额定功率是指接触器触点的额定功率，它与电压和电流有关。
工作制种类和使用类别则是根据接触器的使用环境和条件来选择的，包括连续工作制、断续工作制、周期工作制等。
ABB接触器广泛应用于建筑业和工业领域，如电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
例如，在电机控制方面，ABB 接触器可以有效地控制电机的启动、停止和反转；在保暖和通风方面，ABB接触器可以帮助调节室内温度和湿度，提高舒适度；在照明和校正功率因数方面，ABB接触器可以保证电力系统的稳定运行，提高电能利用率。
总之，ABB接触器凭借其优良的性能和广泛的参数选择，成为了工业和建筑领域中不可或缺的重要设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ith20A是表示接触器的一个重要的技术参数，叫做热稳定电流值，也就是可以在两秒钟内可以通过的最大电流值。
20A不是触点的额定工作电流，而是瞬间通过的最大的电流。
交流接触器主要技术参数有：
1)接触器额定绝缘电压（Ui）
2)额定工作电压（Ue）、
3)额定发热电流（Ith）、
4)额定工作电流（Ie）
5)额定工作功率
额定发热电流（Ith）：
有的地方就叫发热电流（Ith），其实是应该叫做热稳定电流(额定短时耐受电流)Ith。
关于热稳定电流(额定短时耐受电流)Ith在高压断路器中有人这样解释的：当短路电流通过高压断路器时，不仅会产生很大的电动力，而且还会产生很多的热量。
短路电流所产生的热量与电流的平方成正比，而热量的散发与时间成反比。
由于短路时电流很大，该电流在短时间内将产生大量的热量不能及时散发，因而高压断路器的温度将显著上升，严重时会使高压断路器的触头焊住，损坏高压断路器，甚至引起高压断路器爆炸。
因此，高压断路器铭牌上规定了一定时间(规定标准时间为2s，需要大于2s时可用4s)的热稳定电流。
在4s内，能够
保证高压断路器不损坏的条件下允许通过的短路电流值，称为4s热稳定电流。
在铭牌上热稳定电流以额定短时耐受电流(短路电流有效值)表示。
Ith20A的意思就是它在很短时间可以承受20安的电流，估计额定工作电流就只有十几安左右了。
如一个继电器的主要技术参数：
a、额定绝缘电压 Ui ： 600V
b、额定工作电压 Ue ： AC 277V 。
c、额定工作电流： Ie=30A （AC-8b)； Ith=40A 。
d、机械寿命＞ 100 万次；电寿命＞ 10万次。
e、线圈工作电压范围：继电器线圈在70% Us～110% Us范围内可靠吸合并工作,释放电压在20% Us～ 70% Us范围内。
f、产品线圈工作电压 Us=208 ～240V 。
它的热稳定电流为40A，但额定工作电流就只有30A。
在交流接触器上面显示的 Ith Ics Icu 是什么意思？ Uimp 是什么意思？断路器上面 Ir Im 曲线是什么意思？
Ith 约定发热电流
Ics 使用分断能力一种性能越大越好
Icu 极限分断能力
Uimp 额定冲击耐压就是最大瞬间承受的电压
Ir 脱扣电流值（一倍额定电流以下的调节）具体看实物上都是多少
Im 脱扣电流值（一倍额定电流以上的调节）
ue额定电压：
le额定电流：
pe额定功率：
对应的220,380,660是不同的电压等级
线圈电压看不出来，一般会再线圈的接线的位置有标明的，
380v的电机可以使用5.5KW的
交流接触器的选用，应根据负荷的类型和工作参数合理选用。
具体分为以下步骤：1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和
AC4 。
一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。
2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。
1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。
但为了方便和减少设备，常按实际电网电压选取。
2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。
接触器类型可选用CJl0、CJ20等。
3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次/min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。
为了保证电寿命，可使接触器降容使用。
选用时，接触器额定电流大于电机额定电流。
4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次/h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。
5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。
一般地，接触器的额定电流可按电容器的额定电流的1.5倍选取，型号选CJ10、CJ20等。
6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。
例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选
取接触器，型号选CJl0、CJ20等。
7）对于电热设备，如电阻炉、电热器等，负荷的冷态电阻较小，因此起动电流相应要大一些。
选用接触器时可不用考虑(起动电流)，直接按负荷额定电流选取。
型号可选用CJl0、CJ20等。
8）由于气体放电灯起动电流大、起动时间长，对于照明设备的控制，可按额定电流1.1～1.4倍选取交流接触器，型号可选CJl0、CJ20等。
9）接触器额定电流是指接触器在长期工作下的最大允许电流，持续时间≤8h，且安装于敞开的控制板上，如果冷却条件较差，选用接触器时，接触器的额定电流按负荷额定电流的110%～120%选取。
对于长时间工作的电机，由于其氧化膜没有机会得到清除，使接触电阻增大，导致触点发热超过允许温升。
实际选用时，可将接触器的额定电流减小30%使用。
