交流接触器常开常闭触点作用
交流接触器作用和工作原理
交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
接触器
1 接触器用途分类接触器是一种自动化的控制电器，主要用于频繁接通或分断交、直流电路，控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路；其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
本文将主要介绍常用的交流接触器。
1.1 交流接触器接触器触头按通断能力，可分为主触头和辅助触头。
主触头主要用于通断较大电流的电路(此电路称主电路)，它的体积较大，一般由三对常开触头组成。
辅助触头主要用于通断较小电流的电路(此电路称控制电路)，它的体积较小，有常开触头和常闭触头之分。
交流接触器的外形和结构(见图1)。
当给交流接触器的线圈5通人交流电时，在铁心6上会产生电磁吸力，克服弹簧4的反作用力，将衔铁3吸合，衔铁的动作带动动触桥1运动，和静触点2闭合。
当电磁线圈断电后，铁心上的电磁吸力消失，衔铁在弹簧的作用下回到原位，各触点也随之回到原始状态。
交流接触器的铁心断面上有短路环，是为了防止交变电流所造成的吸合时的抖动。
交流接触器的型号有CJ1O、CJ12、CJ20等系列。
1.2 直流接触器直流接触器主要用于远距离接通和分断直流电路及直流电动机的频繁启动、停止、反转和反接制动。
直流接触器的结构和工作原理与交流接触器基本相同，也由电磁机构、触头系统和灭弧装置组成。
电磁机构采用沿棱角转动拍合式铁芯，由于线圈中通入直流电，铁芯不会产生涡流，可用整块铸铁或铸钢制成铁芯，也不需要短路环。
触头系统有主触头和辅助触头，主触头通断电流大，采用滚动接触的指型触头；辅助触头通断电流小，采用点接触式的桥式触头。
由于直流电弧比交流电弧难以熄灭，故直流接触器采用磁吹式灭弧装置和其它灭弧方法灭弧。
直流接触器通人直流电，吸合时没有冲击启动电流，不会产生猛烈撞击现象，因此使用寿命长，适宜频繁操作场合。
接触器介绍
接触器介绍接触器是电力拖动和自动控制系统中使用量大、面广的一种低压控制电器，用来频繁地接通和断开交直流主回路和大容量控制电路。
主要控制对象是电动机，也可以控制其他负载，如电焊机、电照明、电容器、电阻炉等。
交流接触器具有操作频率高、使用寿命长、工作可靠、性能稳定、维护方便等优点，能实现远距离控制，同时还具有欠电压释放保护和零电压保护功能。
按控制电流性质的不同，接触器分交流接触器和直流接触器两大类。
一、接触器的结构和工作原理接触器主要由电磁机构、触头系统和灭弧装置组成，其结构如图所示。
当接触器线圈通电后，在铁心中产生磁通。
由此在衔铁气隙处产生吸力，使衔铁产生闭合动作，主触头在衔铁的带动下也闭合，于是接通了主电路。
同时，衔铁还带动辅助触头动作，使原来打开的辅助触头闭合，而使原来闭合的辅助触头打开。
当线圈断电或电压显著降低时，吸力消失或减弱，衔铁在缓冲弹簧作用下，主、辅触头又恢复到原来状态。
这就是接触器的工作原理。
接触器的图形、文字符号如图所示。
二、交流接触器交流接触器线圈通以交流电，主触头接通，断开交流主电路。
当交流磁通穿过铁心时，将产生涡流和磁滞损耗，使铁心发热。
为减少铁损，铁心用硅钢片冲压而成。
为便于散热，线圈做成短而粗的圆筒状绕在骨架上，CJ20 系列交流接触器实物如图所示，交流接触器工作原理如图所示。
常用的交流接触器有CJ10、CJ12、CJ10X、CJ20、CJX2、CJX1、3TB、3TD、LC1-D、LC2-D等系列。
三、直流接触器直流接触器线圈通以直流电流，主触头接通，断开直流主电路，CZ0系列直流接触器外形如图所示。
因为线圈通入的是直流电，铁心中不会产生涡流和磁滞损耗，所以不会发热。
直流接触器灭弧较困难，一般采用灭弧能力较强的磁吹灭弧装置。
对于 250A 以上的直流接触器，往往采用串联双绕组线圈，直流接触器双绕组线圈接线如图所示。
线圈1为启动线圈，线圈2为保持线圈，接触器的一个常闭辅助触头与保持线圈并联连接。

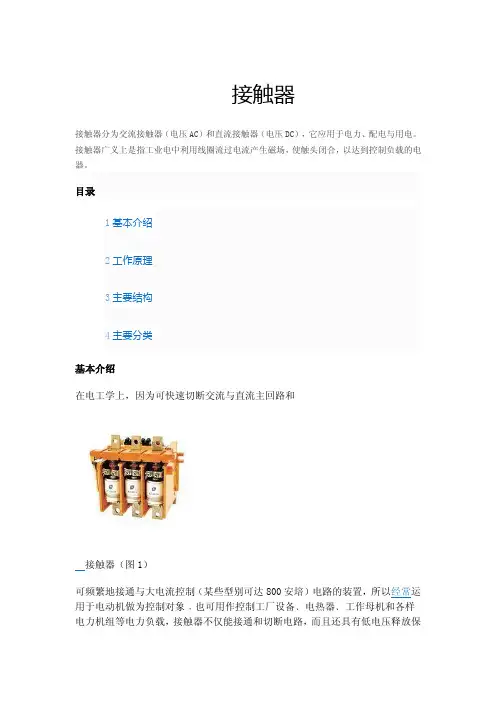

接触器的作用和工作原理
接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
目录1基本介绍2工作原理3主要结构4主要分类基本介绍在电工学上，因为可快速切断交流与直流主回路和接触器（图1）可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。
2工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，接触器（图2）产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似。
3主要结构交流接触器利用主接点来开闭电路，接触器（图3）用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
为了使磁力稳定，铁芯的吸合面加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。
20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

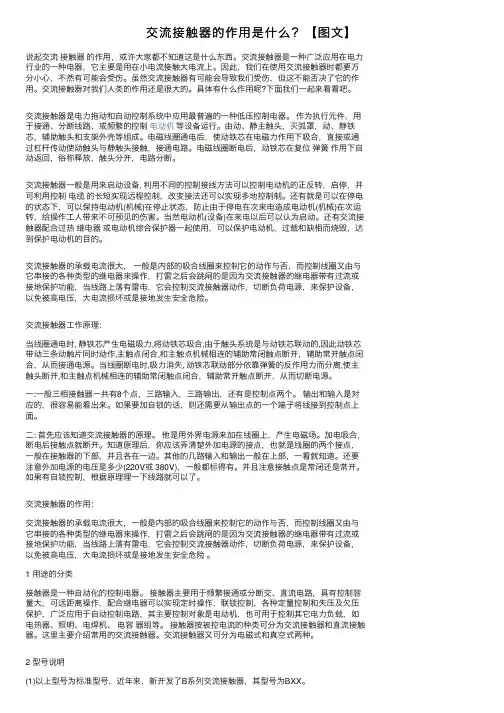

交流接触器的作用是什么？【图文】
交流接触器的作⽤是什么？【图⽂】说起交流接触器的作⽤，或许⼤家都不知道这是什么东西。
交流接触器是⼀种⼴泛应⽤在电⼒⾏业的⼀种电器，它主要是⽤在⼩电流接触⼤电流上。
因此，我们在使⽤交流接触器时都要万分⼩⼼，不然有可能会受伤。
虽然交流接触器有可能会导致我们受伤，但这不能否决了它的作⽤。
交流接触器对我们⼈类的作⽤还是很⼤的。
具体有什么作⽤呢?下⾯我们⼀起来看看吧。
交流接触器是电⼒拖动和⾃动控制系统中应⽤最普遍的⼀种低压控制电器。
作为执⾏元件，⽤于接通、分断线路、或频繁的控制电动机等设备运⾏。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和⽀架外壳等组成。
电磁线圈通电后，使动铁芯在电磁⼒作⽤下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作⽤下⾃动返回，俗称释放，触头分开，电路分断。
交流接触器⼀般是⽤来启动设备, 利⽤不同的控制接线⽅法可以控制电动机的正反转，启停，并可利⽤控制电缆的长短实现远程控制，改变接法还可以实现多地控制制。
还有就是可以在停电的状态下，可以保持电动机(机械)在停⽌状态，防⽌由于停电在次来电造成电动机(机械)在次运转，给操作⼯⼈带来不可预见的伤害。
当然电动机(设备)在来电以后可以认为启动。
还有交流接触器配合过热继电器或电动机综合保护器⼀起使⽤，可以保护电动机，过载和缺相⽽烧毁，达到保护电动机的⽬的。
交流接触器的承载电流很⼤，⼀般是内部的吸合线圈来控制它的动作与否，⽽控制线圈⼜由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被⾼电压，⼤电流损坏或是接地发⽣安全危险。
交流接触器⼯作原理：当线圈通电时, 静铁芯产⽣电磁吸⼒,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触⽚同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从⽽接通电源。
交流接触器接线的作用和工作原理
一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。
它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。
本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。
二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。
通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。
2.实现电气设备的保护：接触器在电路中起到了保护作用。
当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。
3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。
不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。
三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。
1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。
当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。
2.接点系统：接触器的接点系统由固定触点和动触点组成。
当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。
3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。
当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。
四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。
不同的接线方式适用于不同的电气设备和控制要求。
•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。
•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。
•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。
交流接触器的字母符号
交流接触器的字母符号
交流接触器是一种电磁控制器件，广泛应用于电力系统、化工、机械、冶金、印刷、纺织等行业中，以实现对电流的控制和保护。
在电力系统中，接触器主要起到控制电源、电机等设备的作用。
交流接触器的字母符号主要包括以下几个：
1. AC：代表交流电。
2. C：代表接触器。
3. NO：代表常开触点。
4. NC：代表常闭触点。
5. CO：代表换向触点。
6. CP：代表开合锁定装置。
7. CT：代表电感和电流互感器。
8. F：代表热保护器。
9. O：代表过载保护。
10. Q：代表磁控管。
11. S：代表定时器。
12. U：代表电压。
13. V：代表电压释放。
14. Y：代表绝缘压力限制。
15. Z：代表限位开关。
接触器的应用范围广泛，具有重要的作用，在电气控制方面占据一席之地。
随着科技的不断发展，接触器的类型和功能也在不断增加，符号也随之改变，因此，我们需要不断学习和掌握相关知识，以更好地应用交流接触器。
交流接触器结构与工作原理【超详细】
如何选用交流接触器接触器的选用步骤
交流接触器的选用，应根据负荷的类型和工作参数合理选用。具体分为以下步 骤：
1．选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为
AC1 、
AC2 、AC3 和 AC4。一类交流接触器对应的控制对象是无感或微感负荷，如白炽 灯
、电阻炉等； 二类交流接触器用于绕线式异步电动机的起动和停止；
位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的 3TB 系列、BBC公司的 B 系列交流接触器等具有 80 年代初水平。 它们主要供远距离接通和分断电路， 并适用于频繁地起动及控制交
流电动机。 3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可 靠 性高等特点。额定电压为 220～ 660V，额定电流为 9～630A。
吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合
电压不低于线圈额定电压的 85％，释放电压不高于线圈额定电压的 70%
5）吸引线圈额定电压
接触器正常工作时，吸引线圈上所加的电压值。一般
该电压数值以及线圈的匝数、 线径等数据均标于线包上， 而不是标于接触器外壳
铭牌上，使用时应加以注意。
接法: 一 :一般三相接触器一共有 8 个点，三路输入，三路输出，还有是控制点两个。 输出和输入是对应的， 很容易能看出来。 如果要加自锁的话， 则还需要从输出点 的一个端子将线接到控制点上面。 二 :首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁 场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接
点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器常开常闭触点作用
常规L1，L2，L3为A相B相C相电源进线，
A1，A2为接触器线圈两端；有两个A2是厂家为方便接线；A2有两个接线点，是一样的，接线是可以A1,.A2接在接触器一侧，也可以接在接触器两侧；
13NO, 14NO为常闭接触点；
NC和NO都是辅助触点，NC是常闭点，NO是常开点。
NO和NC的触点编号是有规律的，11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和23是一对常开点，以此类推，凡是有2的点都是常闭点，有4的点，都是常开点。
偶数编号是引出端奇数编号是公共端。
常开-------在接触器没有工作的情况下，该触点为开路
常闭--------在接触器没有工作的情况下，该触点为闭合。
工作时常闭触点先断开，常开触点再闭合。
当接触器线圈断电时，常开触点先断开，常闭触点再闭合复位。
常闭点跟常开点相当于两个开关，只是起到接通和断开线路的作用。
你在常开点外接的是多
少的电压，当线圈吸合时，常开点上的电压就是多少。
