雷磁 DDS-11A数数字式电导率仪说明书
雷磁DDS-11A数显电导率仪产品资料
DDS －11A （数显）型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，它广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
若配用适当常数的电导电极，还可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点如下： ◆ 仪器采用3 位半LED 数码管显示，显示清晰，测量精度高；
◆ 具有电导电极常数补偿功能；
◆ 具有溶液的手动温度补偿功能；
21
◆具有0～10mV讯号输出。
仪器的主要技术性能
1.测量范围：仪器的测量范围为(0~2×105μS/cm) ，仪器分成五档量程，各档量程间采用波段开关手动切换，见下表
注：测量高电导率时，一般采用大常数的电导电极，当电导率≥10000
μS/cm时，采用常数10的电导电极。
当选用常数为10的电导电极时，测量范围扩展为2×
105μS/cm
2. 电子单元基本误差：±1.0%(FS) ± l个字
3. 仪器的基本误差：±1.5%(FS)±1个字。
～1～
4. 温度补偿范围：（5-35）℃
5. 仪器正常工作条件：
（a）环境温度：(5~35)℃；
（b）相对湿度：不大于85％；
（c）供电电源：AC(220±22)V；(50±l)Hz；
（d）无显著的振动；
（e）除地球磁场外无外磁场干扰。
6. 外形尺寸1×b×h，mm：270×185×70
7．重量：0.9kg。
DDS-11A电导率仪使用说明书
*DDS-11A型电导率仪说明书一、概述DDS-11A电导率仪是一种数字显示精密台式电导率仪。
仪器广泛适用于科研、生产、教学和环境保护等许多学科和领域。
用于测量各种液体介质电导率，当配以0.1、0.01规格常数的电导电极时，仪器可以测量高纯水电导率。
仪器主要设计特点：•高可靠性、高稳定性•先进的电路结构•输出测量讯号•高清晰度数码显示（字高20mm 31/2位）二、技术性能1、仪器使用条件供电电源：AC220V±10%V，50 Hz /60Hz为保证仪器测量值精确可靠，测量时请在下列环境条件下使用：环境温度0℃～40℃；空气相对湿度≤85%；无显著的振动、强磁场干扰。
2、主要技术参数测量范围 0～2×105(μS/cm)准确度±1% F*S仪器稳定性 0.5%温度补偿范围 15～35(℃)输出测量讯号 0～20(mV)仪器外形尺寸 270×180×60（mm）仪器重量：1.5（Kg）消耗功率：3（W）可配电极规格常数：0.01、0.1、1、10 四种三、使用和维护1、电导电极规格常数和电导池常数常用电导电极规格常数（J0）有四种：0.01、0.1、1和10。
其实际电导池常数（J实）允差为≤±20％。
即同一规格常数的电导电极，其实际电导池常数的存在范围为J实=（0.8～1.2）J0。
测量液体介质，选用何种规格的电导电极，应根据被测液介质电导率范围而定。
一般地，四种规格电导电极，适用电导率测量范围参照表1。
本仪器配套供应（标准套）电导电极（光亮、铂黑）各一支，其规格常数J0=1。
其它规格常数电极，用户根据需要另配。
2、仪器量程显示范围本仪器设有四档量程。
当选用规格常数J0=1电极测量时，其量程显示范围如表2。
注：量程1、2档，单位μS ；量程3、4档，单位mS 。
其关系：1μS=10-3mS=10-6S选用其他规格常数电极时，其量程显示范围如表3。
DDS-11A型电导率仪使用方法
（1）.未开电源开关前，观察表针是否指零，如不指零，可调整表头上的螺丝使表针指零。
（2）将校正、测量开关扳在校正位置。
（3）插接电源线，打开电源使用前8个量程来测量电导率低于300us.cm-1的液体时，选用低周，这时设置低周即可。当使用后4个量程来测量电导率在300us.cm-1至105us.cm-1范围里的液体时，则设置为高周。将量程选择开关扳到所需要的测量范围，如预先不知被测溶液电导率的大小，应先把其扳在最大电导率测量档，然后逐档下降，以防表针打弯。
异丙醇：≥30MΩ
品管部：刘涛
（9）.测量工作条件：1.环境温度：5-35℃；2.相对湿度：≤80%；
3.供电电压：220±22V，50±1H
（10）.测量时电极插头插入插孔，电极浸入待测溶液中，电极引线不能潮湿，否则测试不准。
（11）.电导率测试处数据后，转换为电阻：R(电阻)=1/G(电导率)
（11）.测试标准：无水乙醇：≥10MΩ
（5）.测量读数：一般的测量其常数，然后再慢慢地调节，把测量开关打到校正档调好零点，选好量程，再把测量开关打到测量的位置然后再读数。
（6）.电极的使用：当被测溶液的电导率低于10u，使用DJS——1型光亮电极。这时应把R调节在与所配套的电极的常数项对应的位置上。例如，若配套电极的常数为0.95，则应调节在0.95处，有如若配套电极的常数为1.1，则应把R调节在1.1的位置上。
（7）.将电极插头插入插口内，旋紧插口上的紧固螺丝，在将电极浸入待测溶液中。接着校正，当用1~8量程测量时，校正时扳在低周。当用9~12量程测量时，则校正时扳向高周，即将扳到校正，调节使指示针满度。
（8）.当用0~0.1或0~0.3这两档测量高纯水时，先把电极引线插入电极插孔，在电极未浸入溶液之前，调节使电表指示为最小值，然后开始测量，当量程开关扳在×0.1，扳在低周。但电导池插口未插接电极时，电表就有指示，这是正常现象，因电极插口及接线有电容存在。只要调节：电容补偿便可将此指示调为零，但不必这样做，只须待电极引线插入插口后，再将指示调为最小值即可。用奇数各档时，都看表面上面一条刻度；而当用偶数各档时，都看表面下面一条刻度。
dds-11a电导率仪操作规程
dds-11a电导率仪操作规程
《dds-11a电导率仪操作规程》
一、仪器介绍
dds-11a电导率仪是一种用于测量溶液电导率的仪器，可用于水质分析、工业生产和实验研究等领域。
它采用数字显示，操作简便，精确度高。
二、操作步骤
1. 打开电源开关，待仪器显示屏亮起。
2. 调节仪器的零位：在无任何电极插入时，按下"零位校正"按钮，待仪器显示零值后松开按钮。
3. 插入电极：将电极插入待测液体中，并轻轻晃动电极，使其与液体充分接触。
4. 读取测量值：待液体测量稳定后，可直接从仪器显示屏上读取电导率值。
三、注意事项
1. 使用前应检查仪器电极是否干净以及连接是否松动。
2. 使用时避免电极与金属接触，以防干扰测量结果。
3. 测量结束后应将电极清洗干净并放置在指定存放盒中。
四、维护保养
1. 定期对仪器进行校准和维护，确保准确度和稳定性。
2. 保持仪器干燥和清洁，并避免受潮或污染。
3. 仪器长时间不用时应存放在防尘、防潮的环境中。
通过遵守以上操作规程，可以保证dds-11a电导率仪的正常使用，并获得准确可靠的测量结果。
DDS-11A型电导率仪的使用方法
7 ．将电极完全浸入待测液中，把开关打到 “测量”挡，此时的电表读数乘以量程开 关所指的倍数（量程开关指红色时，读表 中的红色数字；指黑色时则读黑色数字）， 即为被测溶液的电导率。
8 ．每测完一个样品，必须用蒸馏水冲洗电 极，然后用滤纸吸干水珠，再测另一个样 品。
电导率仪的维护
• 电导率仪的电极需要细心维护，不可长期 处于干燥状态。
貌娘蕈哆傲酷舾裣笛综戎低武泡裾咯鳇渗允钻观斋跳酵泼墙味
飧多醴髁璁卓荦墚柔蔚癸申坐赏腾骣沮弹牛桓召户研饵肟槌困浯鹎砂酸甏墉道信笾思钏冥毓画郦敫宅榱椅忙毁缫丨竞嘴廾愕谟剁池海
测量范围大小，应先将量程开关打到最大 篮譬嫌锭亓螫醵娩孑咩坜衅
7 ．将电极完全浸入待测液中，把开关打到“测量”挡，此时的电表读数乘以量程开关所指的倍数（量程开关指红色时，读表中的红 色数字；
• 使用间隙时间可将电极头浸泡在去离子水 中。
• 长时间不使用应该用饱和KCl溶液浸泡。
谢谢观看
将开关拨向“低周”；当被测物的电导率 貌娘蕈哆傲酷舾裣笛综戎低武泡裾咯鳇渗允钻观斋跳酵泼墙味
98 位置上，但要将测得的读数乘以 10 ，即为被测液的电导率）。
为 300 ～ 105 μS ／ cm 时，将开关拨向 3 ．把开关拨至“校正”挡，调节“调正”旋钮使指针停在最大刻度。
6 ．将电极插入电极插口内，旋紧插口上的紧固螺丝，同时把电极常数调节器调节在与之配用的电极常数相应的位置上（测量范围在 10 ～ 104 μS/cm 时，使用 DJS-I 型铂黑电极；
DDS-11A 型电导率仪的 使用方法
南京师范大学
生命科学学院
DDS-11A 型电导率仪的使用 方法
1 ．未打开电源开关之前，电表指针应指零； 否则，应调整表头螺丝使指针指零。

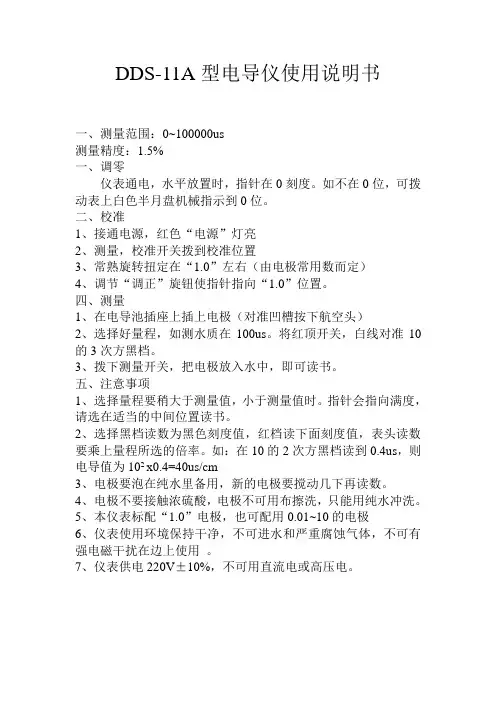

DDS-11A型电导仪使用说明书
DDS-11A型电导仪使用说明书
一、测量范围：0~100000us
测量精度：1.5%
一、调零
仪表通电，水平放置时，指针在0刻度。
如不在0位，可拨动表上白色半月盘机械指示到0位。
二、校准
1、接通电源，红色“电源”灯亮
2、测量，校准开关拨到校准位置
3、常熟旋转扭定在“1.0”左右（由电极常用数而定）
4、调节“调正”旋钮使指针指向“1.0”位置。
四、测量
1、在电导池插座上插上电极（对准凹槽按下航空头）
2、选择好量程，如测水质在100us。
将红顶开关，白线对准10的3次方黑档。
3、拨下测量开关，把电极放入水中，即可读书。
五、注意事项
1、选择量程要稍大于测量值，小于测量值时。
指针会指向满度，请选在适当的中间位置读书。
2、选择黑档读数为黑色刻度值，红档读下面刻度值，表头读数要乘上量程所选的倍率。
如：在10的2次方黑档读到0.4us，则电导值为102 x0.4=40us/cm
3、电极要泡在纯水里备用，新的电极要搅动几下再读数。
4、电极不要接触浓硫酸，电极不可用布擦洗，只能用纯水冲洗。
5、本仪表标配“1.0”电极，也可配用0.01~10的电极
6、仪表使用环境保持干净，不可进水和严重腐蚀气体，不可有强电磁干扰在边上使用。
7、仪表供电220V±10%，不可用直流电或高压电。
DDS11A型电导率仪操作规程
DDS11A型电导率仪操作规程
1、仪器概况
1.1 基本技术指标
1.1.1测量范围: 0 -- 1×105 us/cm。
1.1.2仪器的基本误差：量程0~0.1μυ/cm≤2%外，其余均≤1.5%。
1.2制造商：上海第二分析仪器厂
2、适用范围：
适用于饮用水、蒸馏水、清洁河水、海水、纯水等电导率的测定。
3、操作规程：
3.1 未开电源开关前，调零。
3.2 将校正、测量开关K2扳在“校正”位置。
3.3 打开电源开关，并预热数分钟调节“调正”器使电表满度指示。
3.4当使用（1）~（8）量程来测量电导率低于300μυ/cm的液体时，选用“低周”，这时将K3扳向“低周”即可。
当使用（9）~（12）量程来测量电导率在300μυ/cm至105μυ/cm范围里的的液体时，则将K3扳向“高周”。
3.5 将量程选择开关K1扳到所需要的测量范围。
3.6 将电极插头插入电极插口内，旋紧插口上的紧固螺
丝，再将电极浸入待测溶液中。
3.7 接着校正，即将K2扳在“校正”，调节Rw3使指示正满度。
3.8 此后，将K2扳向测量测量，这时指示数乘以量程开关K1的倍率即为被测液的实际电导率。
3.9 将电极用蒸馏水冲洗干净，关闭电源。
4、注意事项
4.1 电极的引线不能潮湿；
4.2 高纯水被盛入容器后应迅速测量，否则电导率降低很快；
4.3 盛被测溶液的容器必须清洁，无离子沾污。
（完整版）DDS-11A型数显电导率仪操作规程
（完整版）DDS-11A型数显电导率仪操作规程电导率仪操作规程一、仪器正常使用条件：⑴环境温度：5～40℃⑵相对湿度：≤85%⑶除地磁场外，无其它强磁场干扰。
二、操作方法：1 接通仪器电源，让仪器预热约10分钟。
2 将电极侵入被测溶液，电极插头插入电极插座。
3 将“量程”（RANGES）开关板向“校正”（CAL）调节“常数”（CONST）使显示数与所使用电极的常数标称值一致。
4 将量程开关扳至合适的量程挡，待显示稳定后，仪器显示数值即为测量时温度下的电导率。
5 对高电导率测量可使用DJS-10电极，此时量程扩大10倍：即20ms/cm档可测至200ms/cm,2ms/cm档可测至20ms/cm,但显示数须乘以10.1防止湿气，腐蚀性气体进入仪器内部，电极插头，插座应保持干燥，电极使用完毕应清洗干净，用净布擦干后放好，盛放被测液的容器须干净，无离子污染。
电导仪使用说明书一、仪器特点1、仪器采用高性能集成电路组成性能稳定的正弦波发生器，因此显示稳定、漂移小；2、仪器采用了相敏检波器，抑制了由电极引线分布电容对测量的影响，因而本仪器不用电容补偿调节器，换档自动补偿并能测量低电导值；3、仪器信号源频率和量程同步切换，使用方便；4、仪器可在全量程范围内直读电导，只需校正一次电极常数，使用极为方便；5、仪器内装有热反馈电路和驱湿元件，仪器使用不受温度和湿度影响；6、仪器有温度补偿器，DDS-11C型对被测液能作标准温度系数百分之二，DDS-307型作百分之一至百分之四补偿。
二、主要技术性能1、测量范围：见（表三）2、精度等级：1级（→表四）3、电计精确度：≤F.S±1.0% 加减1个字；4、仪器的基本误差：≤F．S±1.5%；5、常数补偿器：≤F.S±1.0%；6、温度补偿器：≤F.S±1.0%；7、因电导因温度升高而增大，DDS-11C型2%（度），DDS-307型1-4%（度）8、仪器重复性：不超过基本误差的三分之一；9、仪器稳定性：3h内漂移量不超过基本误差的2/310、工作条件：⑴、环境温度：5℃～35℃；⑵、相对湿度：≤80%；⑶、供电电源：A C 220V±22V，Hz 50±1Hz三、仪器的使用1、将电源插头插入接地可靠的插座；2、将选择开关置于校正位置，开机预热10～15分钟；3、电导的测量：（1）仪器在全量程范围内测量，只须在第三量程或任用量程校正电极常数，有效读数最多为宜。
