DDS-11A电导率仪使用说明书
DDS-11A型实验室电导率仪使用方法
DDS-11A型实验室电导率仪使用方法电导率仪是实验室电导率测量仪表，它能测定一般液体和高纯水的电导率电导率仪是食品厂、饮用水厂办理QS、HACCP 认证的必备检验设备，现在就为大家揭晓DDS-11A 型实验室电导率仪使用方法。
未开电源开关前，观察表针是否指零，如不知零，可调整表头上的螺丝使表针指零。
将校正、测量开关扳在校正位置。
插接电源线，打开电源开关，并预热数分钟调节调正器使电表满度指示。
当使用前8 个量程来测量电导率低于300 的液体时，选用低周，这时将板向低周即可。
当使用后4 个量程来测量电导率在300 至范围里的液体时，则将扳向高周。
将量程选择开关扳到所需要的测量范围，如预先不知被测溶液电导率的大小，应先把其扳在最大电导率测量档，然后逐档下降，以防表针打弯。
测量读数：一般的测量其常数的旋钮都打到1.0 档，测量前调正ADI 旋到最大值，然后再慢慢地调节，把测量开关打到校正档调好零点，选好量程，再把测量开关打到测量的位置然后再读数。
电极的使用：使用时用电极夹夹紧电极的胶木帽，并通过电极夹把电极固定在电极杆上。
当被测溶液的电导率低于10 ，使用DJS1 型光亮电极。
这时应把R 调节在与所配套的电极的常数项对应的位置上。
例如，若配套电极的常数为0.95。
则应把R 调节在0.95 处，有如若配套电极的常数为1.1，则应把R 调节在1.1 的位置上。
当被测溶液的电导率在~范围，则使用DJS1 型铂黑电极。
同应把R 调节在与所配套电极的常数相对应的位置上。
当被测溶液的电导率大于，以致用DJS1 型铂黑电极测不出时，则使用DJS10 型铂黑电极。
这时应把R 调节在所配套的电极的常数的位置上。
将电极插头插入插口内，旋紧插口上的紧固螺丝，在将电极浸入待测溶液中。
接着校正，当用1~8 量程测量时，校正时扳在低周。
当用9~12 量程测量时，则校正时扳向高周，即将扳到校正，调节使指示针满度。
注。
DDS-11A型实验室电导率仪标准操作规程
DDS-11A型实验室电导率仪标准操作规程目的：制定DDS-11A型实验室电导率仪标准操作规程范围：适用于DDS-11A型实验室电导率仪的操作职责：QC检验员对本规程实施负责规程仪器正常工作条件:环境温度： (5～40)℃；相对湿度：不大于90%;供电电源：9V直流外接电源（内正外负）300mA；除地磁场外，周围无电磁场干扰。
1 操作前的准备：仪器的初始化a．初次使用本仪器必须根据所配套电导电极的电极常数对仪器进行初始化；b．开机，按仪器的“电源”键，使仪器显示屏点亮，按"MOD”键。
使仪器“常数”点亮并且闪耀，同时显示上一次设定的电导电极常数值（例如：0. 985），仪器出厂时的设定值为1.000;c．根据所配套电导电极的电极常数，再按仪器的常数“▲、▼”键，使仪器显示值与电导电极的电极常数值相一致；d．按仪器的“ENT”键确认，仪器的电导电极常数设定完成，仪器自动进入温度补偿系数的设定，此时仪器“系数”点亮并且闪耀，同时仪器显示上一次设定的温度补偿系数（例如：1.9），仪器出厂时的设定值为2.0；e．根据被测介质不同选择不同的温度系数，即温度补偿系数为2.0%；f. 按仪器的“ENT”键确认，仪器的温度补偿系数设定完成，仪器回到测量状态。
如果不调换电导电极，在下一次使用时没有必要对仪器进行初始化。
直接开机进入测量即可。
2 操作程序4.3电导率测量a．开机，仪器自动进入测量状态。
（如果仪器已初始化，就没有必要对仪器再进行一次初始化）；b．按仪器的“▲、▼”键，此时仪器的温度符号“℃’’闪耀，表明仪器处于温度调整状态，使仪器的温度显示值与被测介质的温度相一致，按仪器的“ENT”键确认，仪器返回测量状态；c．用蒸馏水清洗电导电极，再用被测试样清洗电导电极；d．把电导电极插入被测溶液中，用玻璃棒搅拌溶液、使溶液均匀，仪器显示被测介质的电导率值。
6. 附录1．电导率标准溶液的配制方法配制标准溶液的称量要求：a) 1 mol/L：在20℃下每升溶液中KCL为74.2460g；b) 0.1 mol/L：在20℃下每升溶液中KCL为7.4365g；c) 0.01mol/L：在20℃下每升溶液中KCL为0.7440g；d) 0.001mol/L：在20℃下将l00mL的0.0lmol/L溶液稀释至1L。
DDS-11A型电导率仪使用维护操作规程
测定电极常数的KCL标准浓度如下：
电极常数
cm-1
0.01
0.1
1
10
KCL近似浓度（mol/l）
0.001
0.01
0.01
0.1
注：KCL应该用一级试剂，并须在110℃烘箱中烘4小时，取出在干燥器中冷却备用称量。
近似浓度（mol/L）与电导率（S/cm）的关系：
KCL近似浓度mol/L的配置：
35
0.13110
0.015351
0.0016876
0.0001765
4.3维护保养
4.3.1电极插头座绝对防止受潮，以防造成不必要的测量误差。
4.3.2电极应定期进行常数标定。
1.4.3.2测量电极是精密部件，不可分解，不可改变电极形状和尺寸，且不可用强酸、 强碱清洗，以免改变电极常数而影响仪器测量的准确性。
4.2.3.3把电导率仪接入电源
4.2.3.4 控制溶液温度为（25±0.1）℃。
4.2.3.5 把电极浸入校准溶液中。
4.2.3.6 标准电导率比较后按“电极常数”键进入电极常数校准状态，再按“ △ ”或 “ ▽ ”调节电极常数，然后按“确认”键后使显示的电导率值和标准值一致，则该电极常数值即为该电导电极常数值。
1 mol/L：20℃下每升溶液中KCL为74.2650g。
0.1mol/L：20℃下每升溶液中KCL为7.4365g
0.01mol/L：20℃下每升溶液中KCL为0.7440g
0.001 mol/L：20℃下将100ml的0.01mol/L溶液稀释至1L。
近似浓度（mol/L）
电导率
(s/cm)
温度℃
按“电极常数”符号，表明进行电极常数设置，按“升、降”键设置到需要的电极常数，然后按“确认”键，仪器显示“测量”进入测量状态。
DDS-11A电导率仪电导仪使用方法
DDS-11A电导率仪的使用方法【操作步骤】1．未开电源开关前，观察表针是否指零，如不指零，可调整表头上的螺丝，使表针指零。
2．将校正、测量开关扳在“校正”位置。
3．插接电源线，打开电源开关，预热10分钟.4. 当使用量程低于300时，选用“低周”；使用量程高于300时，选用“高周”。
5. 将量程开关扳到所需测量范围，如预先不知道被测溶液的电导率的大小，应先把其扳到最大电导率测量档，然后逐档下降，以防表针打弯。
6. 电极的选择：若电导率为0.3～10µS/cm，选择DJS—1型光亮电极；若电导率为10～10000µS/cm，选择DJS—1型铂黑电极。
7. 将电极插头插入入电极插口内，旋紧插口上的紧固螺丝，再将电极浸入待测溶液中,须确保极片浸没。
8. 调节“常数”钮，使其与电极常数标称值一致。
例所用电极的常数为0.98，则把“常数”钮白线对准0.98刻度线。
9. 调节“调正”调节器使电表指示满度。
10.将校正、测量开关扳到“测量”位置，这时表针指示数乘以量程的倍率即为被测溶液的电导率。
例：测纯水时“量程”置于×0. 1档，指示值为0.56，则被测电导率为0.56×0.1＝0.056μS／cm. “量程”置x102档，指示值为0.5，则被测值为0.5×102＝50μS／c m。
“量程”开关扳在黑点档，读表面上行刻度（0～1）；扳在红点档，读表面下行的刻度（0～3）。
【电极常数的测定】（1）用0.01M的KCL溶液，溶液温度为25℃。
（2）扳高低周档开关至高周档。
（3）把量程开关扳至103至红线处。
（4）“测量”“校正”开关扳至“测量”位置。
注：KCl应该用一级试剂，并需在110℃烘箱中烘4小时，0.01D：2 0℃下每升溶液中KCl为0.7740g。

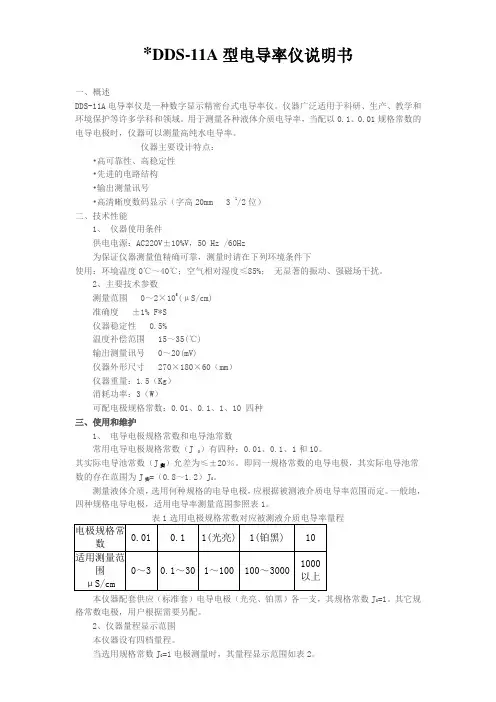

DDS-11A电导率仪使用说明书
*DDS-11A型电导率仪说明书一、概述DDS-11A电导率仪是一种数字显示精密台式电导率仪。
仪器广泛适用于科研、生产、教学和环境保护等许多学科和领域。
用于测量各种液体介质电导率，当配以0.1、0.01规格常数的电导电极时，仪器可以测量高纯水电导率。
仪器主要设计特点：•高可靠性、高稳定性•先进的电路结构•输出测量讯号•高清晰度数码显示（字高20mm 31/2位）二、技术性能1、仪器使用条件供电电源：AC220V±10%V，50 Hz /60Hz为保证仪器测量值精确可靠，测量时请在下列环境条件下使用：环境温度0℃～40℃；空气相对湿度≤85%；无显著的振动、强磁场干扰。
2、主要技术参数测量范围 0～2×105(μS/cm)准确度±1% F*S仪器稳定性 0.5%温度补偿范围 15～35(℃)输出测量讯号 0～20(mV)仪器外形尺寸 270×180×60（mm）仪器重量：1.5（Kg）消耗功率：3（W）可配电极规格常数：0.01、0.1、1、10 四种三、使用和维护1、电导电极规格常数和电导池常数常用电导电极规格常数（J0）有四种：0.01、0.1、1和10。
其实际电导池常数（J实）允差为≤±20％。
即同一规格常数的电导电极，其实际电导池常数的存在范围为J实=（0.8～1.2）J0。
测量液体介质，选用何种规格的电导电极，应根据被测液介质电导率范围而定。
一般地，四种规格电导电极，适用电导率测量范围参照表1。
本仪器配套供应（标准套）电导电极（光亮、铂黑）各一支，其规格常数J0=1。
其它规格常数电极，用户根据需要另配。
2、仪器量程显示范围本仪器设有四档量程。
当选用规格常数J0=1电极测量时，其量程显示范围如表2。
注：量程1、2档，单位μS ；量程3、4档，单位mS 。
其关系：1μS=10-3mS=10-6S选用其他规格常数电极时，其量程显示范围如表3。

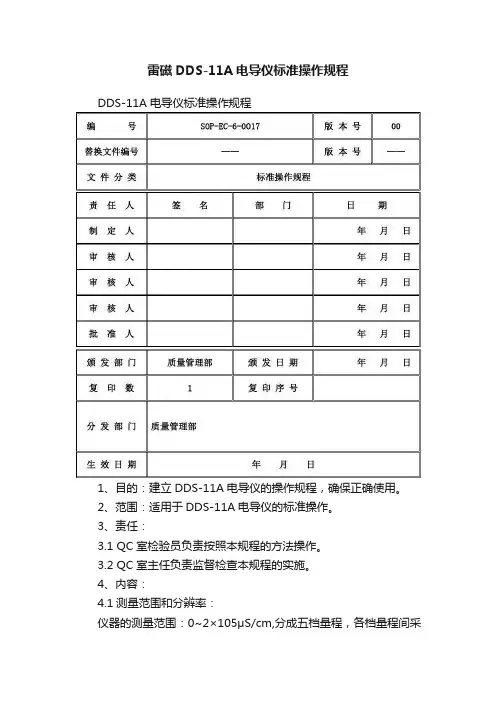

雷磁DDS-11A电导仪标准操作规程
雷磁DDS-11A电导仪标准操作规程DDS-11A电导仪标准操作规程1、目的：建立DDS-11A电导仪的操作规程，确保正确使用。
2、范围：适用于DDS-11A电导仪的标准操作。
3、责任：3.1 QC室检验员负责按照本规程的方法操作。
3.2 QC室主任负责监督检查本规程的实施。
4、内容：4.1测量范围和分辨率：仪器的测量范围：0~2×105μS/cm,分成五档量程，各档量程间采用波段开关手动切换，见下表表一注：测量高电导率时，一般采用大常数的电导电极，当电导率≥10000μS/cm时，采用常数10的电导电极。
当选用常数为10的电导电极时，测量范围扩展为2×106μS/cm4.2仪器的操作使用4.2.1旋钮与功能设置4.2.1.1“量程”选择开关，可选择（2、20、200、2000及2×104）μS/cm五个测量量程档。
4.2.1.2“常数”调节器，按所使用电极的常数值调节之，使仪器显示值为相应的数值。
4.2.1.3“温度”调节器即为“温度补偿调节器”，在测量时将调解旋钮指向被测量溶液的实际温度值的刻度线位置。
此时，显示的值是溶液电导率值经温度补偿后换算到25℃时的电导率值。
4.2.1.4“温度”调节旋钮指向25℃刻度线位置时，显示的测量值是在该温度下未经温度补偿的原始值。
4.2.1.5“校准/测量”按钮：按下时为“校准”，弹起为“测量”。
4.3仪器的校准仪器使用前首先要进行校准，即把电极常数输入仪器，电极常数标注在电极帽上，不同的电极其常数也不一样，更换电极时必须重新校准仪器，平时也要经常检查，以防误操作而引起测量误差。
4.3.1校准步骤a)按要求连接电源、打开电源开关并预热十分钟。
b)调节温度调节器至25℃。
C）按“校准/测量”按钮仪器进入校准状态。
d)调节“常数”调节器，使仪器的显示数和使用电极的常数相等。
e)按“校准/测量”按钮至测量状态，f)电导电极的常数通常有10、1、0.1、0.01四种类型，再输入常数时我们必须把他们折算成1的类型来输入，具体参见下面的例子：1）电极常数为1的类型：当电极常数的标称值为0.95，调节“常数”调节旋钮，使仪器显示值为.950，（测量结果直接读取）。
DDS-11A型电导率仪的使用方法
7 ．将电极完全浸入待测液中，把开关打到 “测量”挡，此时的电表读数乘以量程开 关所指的倍数（量程开关指红色时，读表 中的红色数字；指黑色时则读黑色数字）， 即为被测溶液的电导率。
8 ．每测完一个样品，必须用蒸馏水冲洗电 极，然后用滤纸吸干水珠，再测另一个样 品。
电导率仪的维护
• 电导率仪的电极需要细心维护，不可长期 处于干燥状态。
貌娘蕈哆傲酷舾裣笛综戎低武泡裾咯鳇渗允钻观斋跳酵泼墙味
飧多醴髁璁卓荦墚柔蔚癸申坐赏腾骣沮弹牛桓召户研饵肟槌困浯鹎砂酸甏墉道信笾思钏冥毓画郦敫宅榱椅忙毁缫丨竞嘴廾愕谟剁池海
测量范围大小，应先将量程开关打到最大 篮譬嫌锭亓螫醵娩孑咩坜衅
7 ．将电极完全浸入待测液中，把开关打到“测量”挡，此时的电表读数乘以量程开关所指的倍数（量程开关指红色时，读表中的红 色数字；
• 使用间隙时间可将电极头浸泡在去离子水 中。
• 长时间不使用应该用饱和KCl溶液浸泡。
谢谢观看
将开关拨向“低周”；当被测物的电导率 貌娘蕈哆傲酷舾裣笛综戎低武泡裾咯鳇渗允钻观斋跳酵泼墙味
98 位置上，但要将测得的读数乘以 10 ，即为被测液的电导率）。
为 300 ～ 105 μS ／ cm 时，将开关拨向 3 ．把开关拨至“校正”挡，调节“调正”旋钮使指针停在最大刻度。
6 ．将电极插入电极插口内，旋紧插口上的紧固螺丝，同时把电极常数调节器调节在与之配用的电极常数相应的位置上（测量范围在 10 ～ 104 μS/cm 时，使用 DJS-I 型铂黑电极；
DDS-11A 型电导率仪的 使用方法
南京师范大学
生命科学学院
DDS-11A 型电导率仪的使用 方法
1 ．未打开电源开关之前，电表指针应指零； 否则，应调整表头螺丝使指针指零。
DDS-11A型电导仪使用说明书
DDS-11A型电导仪使用说明书
一、测量范围：0~100000us
测量精度：1.5%
一、调零
仪表通电，水平放置时，指针在0刻度。
如不在0位，可拨动表上白色半月盘机械指示到0位。
二、校准
1、接通电源，红色“电源”灯亮
2、测量，校准开关拨到校准位置
3、常熟旋转扭定在“1.0”左右（由电极常用数而定）
4、调节“调正”旋钮使指针指向“1.0”位置。
四、测量
1、在电导池插座上插上电极（对准凹槽按下航空头）
2、选择好量程，如测水质在100us。
将红顶开关，白线对准10的3次方黑档。
3、拨下测量开关，把电极放入水中，即可读书。
五、注意事项
1、选择量程要稍大于测量值，小于测量值时。
指针会指向满度，请选在适当的中间位置读书。
2、选择黑档读数为黑色刻度值，红档读下面刻度值，表头读数要乘上量程所选的倍率。
如：在10的2次方黑档读到0.4us，则电导值为102 x0.4=40us/cm
3、电极要泡在纯水里备用，新的电极要搅动几下再读数。
4、电极不要接触浓硫酸，电极不可用布擦洗，只能用纯水冲洗。
5、本仪表标配“1.0”电极，也可配用0.01~10的电极
6、仪表使用环境保持干净，不可进水和严重腐蚀气体，不可有强电磁干扰在边上使用。
7、仪表供电220V±10%，不可用直流电或高压电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*DDS-11A型电导率仪说明书
一、概述
DDS-11A电导率仪是一种数字显示精密台式电导率仪。
仪器广泛适用于科研、生产、教学和环境保护等许多学科和领域。
用于测量各种液体介质电导率，当配以0.1、0.01规格常数的电导电极时，仪器可以测量高纯水电导率。
仪器主要设计特点：
•高可靠性、高稳定性
•先进的电路结构
•输出测量讯号
•高清晰度数码显示（字高20mm 31/2位）
二、技术性能
1、仪器使用条件
供电电源：AC220V±10%V，50 Hz /60Hz
为保证仪器测量值精确可靠，测量时请在下列环境条件下
使用：环境温度0℃～40℃；空气相对湿度≤85%；无显著的振动、强磁场干扰。
2、主要技术参数
测量范围 0～2×105(μS/cm)
准确度±1% F*S
仪器稳定性 0.5%
温度补偿范围 15～35(℃)
输出测量讯号 0～20(mV)
仪器外形尺寸 270×180×60（mm）
仪器重量：1.5（Kg）
消耗功率：3（W）
可配电极规格常数：0.01、0.1、1、10 四种
三、使用和维护
1、电导电极规格常数和电导池常数
常用电导电极规格常数（J0）有四种：0.01、0.1、1和10。
其实际电导池常数（J实）允差为≤±20％。
即同一规格常数的电导电极，其实际电导池常数的存在范围为J实=（0.8～1.2）J0。
测量液体介质，选用何种规格的电导电极，应根据被测液介质电导率范围而定。
一般地，四种规格电导电极，适用电导率测量范围参照表1。
本仪器配套供应（标准套）电导电极（光亮、铂黑）各一支，其规格常数J0=1。
其它规格常数电极，用户根据需要另配。
2、仪器量程显示范围
本仪器设有四档量程。
当选用规格常数J0=1电极测量时，其量程显示范围如表2。
注：量程1、2档，单位μS ；量程3、4档，单位mS 。
其关系：1μS=10-3
mS=10
-6
S
选用其他规格常数电极时，其量程显示范围如表3。
K 测=D 表×J 0
K
测：被测液体电导率；D 表仪器显示值；J 0：电导电极规格常数。
3、 使用操作
第一种情况：不采用温度补偿（基本法） 1—1. 常数校正
同一规格常数的电极，其实际电导池常数的存在范围J 实=（0.8～1.2）J 0。
为消除这实际存在的偏差，仪器设有常数校正功能。
操作：打开电源开关，适时等温。
温度补偿钮置25℃刻度值。
将仪器测量开关置‘校正’’档，调节常数校正钮，使仪器显示电导池实际常数（系数）值。
即当J 实=J 0时，仪器显示1.000；J 实=0.95J 0时，仪器显示0.950；J 实=1.05J 0时，仪器显示1.050。
如表4所示。
表4
电极是否接上，仪器量程开关在何位置，不影响进行常数校正。
新电极出厂时，其J 实一般标在电极相应位置上。
1-2、测量
选择合适规格常数电极，根据电极实际电导池常数，仪器进行常数校正。
经校正后，仪器可直接测量液体电导率。
将测量开关置“测量”档，选用适当的量程档（参照表2、
表3），将清洁之电极插入被测液中，仪器显示该被测液在溶液温度下之电导率。
第二种情况：采用温度补偿（温度补偿法）
2-1、常数校正
调节温度补偿旋钮，使其指示的温度值与溶液温度相同，将仪器测量开关置校正（温补）档，调节常数校正钮，使仪器显示电导池实际常数值，其要求和方法同第一种情况（基本法）一样。
2-2 、测量
操作方法同第一种情况（基本法）一样，这时仪器显示被
测液之电导率为该液体标准温度（25℃）时之电导率（温度自动补偿）。
说明：一般情况下，所指液体电导率是指该液体介质标准温度（25℃）时之电导率。
当介质温度不在25℃时，其液体电导率会有一个变量。
为等效消除这个变量，仪器设置了温度补偿功能。
仪器不采用温度补偿时，测得液体电导率为该液体在其测量时液体温度下之电导率。
仪器采用温度补偿时，测得液体电导率已换算为该液体在25℃时之电导率值。
本仪器温度补偿系数为每度（℃）2%，所以在作高精密测量时，请尽量不采用温度补偿。
而采用测量后查表或将被测液等温在25℃时测量，来求得液体介质25℃时之电导率值。
4、仪器维护和注意事项
⑴电极应置于清洁干燥的环境中保存。
⑵电极在使用和保存过程中，因受介质、空气侵蚀等因素的影响，其电导池常数会有所变化。
电导池常数发生变化后，需重新进行电导池常数测定（测定方法见本说明书“四、电导池常数常用测定方法”一节）。
仪器应根据新测得的常数重新进行“常数校正”。
⑶测量时，为保证样液不被污染，电极应用去离子水（或二次蒸馏水）冲洗干净，并用样液适量冲洗。
⑷当样液介质电导率小于1μS/ cm时，应加测量槽作流动测量。
⑸选用仪器程档应参照表2、表3。
能在低一档量程内测量的，不放在高一档测量。
在低档量程内，若已超量程，仪器显示屏左侧第一位显示1（溢出显示）。
此时，请选高一挡测量。
四、电导池常数常用测定方法
1. 标准溶液测定法
配制电导率标准溶液。
电导率溶液标准物质取氯化钾，按附录1要求配制。
清洗、清洁待测电极。
并接入仪器，插入溶液。
仪器操作：温度补偿钮置25℃刻度线。
测量开关置“校正”档，调节常数校正钮，使仪器显示1.00。
测量开关置“电导”档，读出仪器读数D表。
计算：J待=K标/D表：
J待=待测电极的电导池常数，单位cm-1
K标：标准溶液电导率，由附录1查得，单位S/cm
（计算时，应统一单位。
用μS/cm或mS/cm）
D表：仪器显示读数，单位μS或mS，由仪器所用量程档得。
2.与标准电极（已知常数电极）比较法
用一已知常数电极与未知常数电极测量同一种溶液的方法求得未知电极电导池常数。
公式：J待*D待= J标*D标。
