电导率分析仪PRO-C3使用说明书
电导率仪及使用方法
电导率仪及使用方法1.引言1.1 目的本文档旨在提供关于电导率仪及其使用方法的详细说明,以帮助用户正确使用该仪器。
1.2 范围本文档适用于所有型号的电导率仪,旨在向用户提供关于仪器的技术规格、操作步骤、注意事项等方面的信息。
2.术语定义在本文档中，以下术语将使用以下定义：2.1 电导率仪(cｏndｕcｔｉｖity Mｅｔｅr）：一种用于测量液体导电能力的仪器。
2.2 电导率(cｏnductｉｖｉｔy）:指液体通过的电流量与施加的电压之比,反映液体导电性能。
3.技术规格3．1 仪器型号:[填写具体型号］3.２测量范围:[填写测量范围]３．3 精确度：［填写精确度]３.4 电源要求:[填写电源要求］3.５工作温度范围:［填写工作温度范围]3.６尺寸和重量:[填写尺寸和重量]４.操作步骤4．1 准备工作4.1．1 确保仪器处于稳定的工作平台上,并连接好电源。
4．1．2 根据需要，接入相应的探头并确保连接良好。
4．1.3 打开仪器电源并等待仪器启动。
4.2 校准仪器4.2．１将仪器置于空白溶液中，按照仪器说明书的指导进行校准。
４.2.２确保校准系数正确设置,并记录下来以备将来参考。
4.3 进行测量4.３.1 将仪器置于待测液体中,确保探头完全浸入液体中。
4.３.2 等待仪器稳定后，记录测量结果。
５.注意事项5.1 使用前请仔细阅读产品说明书，并按照说明书的要求进行操作和维护。
5.2 避免将仪器暴露在高温、高湿度或腐蚀性环境中。
5.3 使用过程中,避免将仪器与尖锐的物体接触,以免损坏探头。
5.4 定期清洁探头,并注意避免探头与化学品直接接触,以免影响测量精度。
附件：1.产品说明书2.校准记录表附件说明：附件1为本仪器的详细说明书,请仔细阅读。
附件2为校准记录表,用于记录仪器的校准结果以备将来参考。
法律名词及注释：1.版权（coｐyriｇhｔ):指对创作成果的独立权利保护，包括复制权、发行权等。
2.商标(Trａdemark):指用于区分商品或服务来源的标识，如商标注册可享有一定的权利。

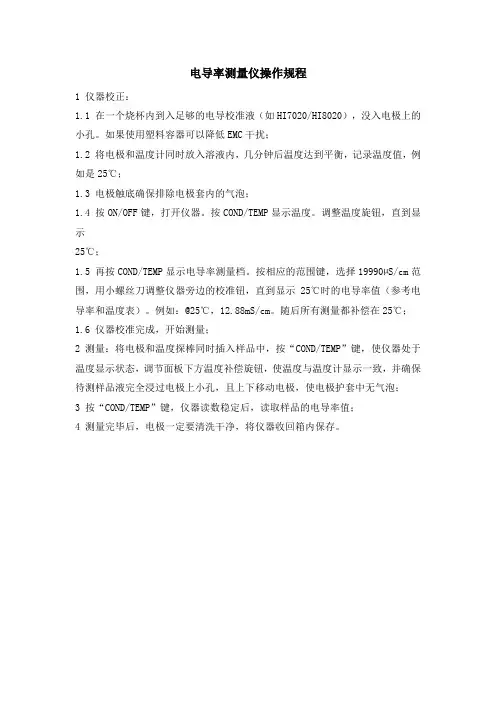

电导率测量仪操作规程
电导率测量仪操作规程
1 仪器校正：
1.1 在一个烧杯内到入足够的电导校准液（如HI7020/HI8020），没入电极上的小孔。
如果使用塑料容器可以降低EMC干扰；
1.2 将电极和温度计同时放入溶液内，几分钟后温度达到平衡，记录温度值，例如是25℃；
1.3 电极触底确保排除电极套内的气泡；
1.4 按ON/OFF键，打开仪器。
按COND/TEMP显示温度。
调整温度旋钮，直到显示
25℃；
1.5 再按COND/TEMP显示电导率测量档。
按相应的范围键，选择19990µS/cm范围，用小螺丝刀调整仪器旁边的校准钮，直到显示25℃时的电导率值（参考电导率和温度表）。
例如：@25℃，1
2.88mS/cm。
随后所有测量都补偿在25℃；
1.6 仪器校准完成，开始测量；
2 测量：将电极和温度探棒同时插入样品中，按“COND/TEMP”键，使仪器处于温度显示状态，调节面板下方温度补偿旋钮，使温度与温度计显示一致，并确保待测样品液完全浸过电极上小孔，且上下移动电极，使电极护套中无气泡；
3 按“COND/TEMP”键，仪器读数稳定后，读取样品的电导率值；
4 测量完毕后，电极一定要清洗干净，将仪器收回箱内保存。
电导率测量仪使用方法说明书
电导率测量仪使用方法说明书一、介绍电导率测量仪是一种用于测量液体电导率的仪器。
它可以通过测量导体在液体中的电流传导能力来反映液体的电导率。
本说明书将详细介绍电导率测量仪的使用方法，包括仪器的操作步骤、注意事项和故障排除等内容。
二、使用方法1. 准备工作a. 确保电导率测量仪已经正确安装并与电源连接。
b. 检查仪器是否已经校准过，需要确保仪器的精度和准确性。
c. 准备好所需的测量样品。
2. 打开电导率测量仪a. 按下电源开关，打开仪器。
b. 等待一段时间，让仪器进行初始化，直到显示屏上出现可读数据。
3. 选择测量模式a. 根据实际需要，选择仪器上的测量模式，如直流电导模式或交流电导模式等。
b. 在面板上选择所需的测量单位，如S/m、mS/m或µS/cm等。
4. 测量操作a. 将待测液体样品注入测量池中，确保液面平稳。
b. 用清洁的纸巾或棉签轻轻擦拭测量电极的表面，确保电极干净。
c. 将电极插入液体中，确保两个电极不接触，并避免接触容器壁。
d. 等待一段时间，直到仪器稳定并显示出测量结果。
5. 记录和保存数据a. 将测量结果记录在记录表格中，包括时间、测量值和测量单位等信息。
b. 如需保存数据，可将数据导出到电脑或其他存储设备中。
6. 关闭电导率测量仪a. 在使用完毕后，按下电源开关，关闭仪器。
b. 断开与电源的连接，确保仪器处于安全状态。
三、注意事项1. 在使用电导率测量仪之前，应仔细阅读并理解本使用方法说明书。
2. 在测量过程中，应注意操作规范，并遵循工作指南。
3. 请勿将电导率测量仪浸入液体中，以免损坏仪器。
4. 如发现异常情况或故障，请停止使用并及时联系维修人员进行维修。
5. 电导率测量仪应放置在干燥、通风良好的环境中，避免受潮和高温。
6. 请勿随意拆卸或修理电导率测量仪，否则可能损坏仪器或导致不准确的测量结果。
四、故障排除以下列举了可能出现的一些故障情况及应对方法：1. 仪器无法开启：检查电源是否连接正常，检查电池电量是否充足。
电导率仪使用说明书
电导率仪使用说明书一、概述电导率仪是一种用于测量溶液中电导率的仪器。
它可以帮助用户快速准确地获取溶液的电导率数值，从而评估水质的优劣以及溶液中的溶解物浓度。
二、仪器组成1. 主机：包含显示屏和控制面板，用于显示和操作电导率仪的设置和测量结果。
2. 电导率传感器：浸入溶液中进行电导率测量的部件，通过导线与主机连接。
三、使用步骤1. 准备工作1.1 确保电导率仪处于关机状态。
1.2 将电导率传感器插入主机的传感器接口，并确保连接稳固。
1.3 将传感器的电极洗净，并用纯水清洗干净。
2. 开机与设置2.1 按下主机上的电源按钮，启动电导率仪。
2.2 在控制面板上选择所需的测量单位（如：S/cm）。
2.3 根据实际需求，设置温度补偿参数。
2.4 等待一段时间，直到仪器完成自动校准。
3. 测量操作3.1 将电导率传感器浸入待测溶液中。
3.2 等待一段时间，直到电导率仪稳定并显示出测量结果。
3.3 记录测量结果，并根据需要进行进一步分析或处理。
4. 关机4.1 在使用完毕后，将电导率传感器取出，并用纯水彻底清洗干净。
4.2 按下主机上的电源按钮，关闭电导率仪。
四、注意事项1. 在使用电导率仪之前，应仔细阅读本说明书，并确保了解并掌握其正确的使用方法。
2. 避免将电导率传感器浸入高温或腐蚀性溶液中，以免损坏传感器。
3. 定期校准电导率仪以保证测量结果的准确性。
4. 使用过程中，请勿强拉传感器导线，以免损坏连接部件。
5. 在测量完毕后，及时清洗传感器，并保持干燥以延长使用寿命。
五、维护与保养1. 定期进行传感器的校准和清洗，确保测量结果的准确性和仪器的正常工作。
2. 仪器需要存放在干燥通风的地方，避免受潮或暴露在高温环境中。
3. 不使用时，应将电导率仪等部件存放在盒子或防尘袋中，以防灰尘或其他杂质进入仪器。
六、故障排除1. 若电导率仪无法启动，请检查电源连接是否正常，并确保电池电量充足。
2. 若测量结果异常，请尝试重新校准电导率仪，或更换电导率传感器。
电导率分析仪PRO-C3使用说明书
GLI-PRO-C3-C测定仪操作手册PRO系列C3电导率变送器（用于电导率，电阻率和TDS测定）质量保证书大湖国际公司（GLI International, Inc.）保证PRO系列C3型仪器自出厂之日起的一年（12个月）内享有免费的材料和人工保修。
如果仪器损坏发生的时间已超出保证期，或者大湖国际公司认为仪器的破损或毁坏属于正常的老化、不当使用、缺乏维护、用户滥用、不当安装、不当改装、不正常的环境条件等，都将不适用本保证条款。
在本保证的规定下，大湖国际公司的义务仅限于视具体情况对本产品提供更换或者修理。
产品在被接受进行更换或者修理之前必须进行彻底的清洗，去除任何玷附的化学物质。
大湖国际公司的义务不应超过产品本身的价格。
在任何情况下大湖国际公司都没有义务承担由偶发事件或其后续原因所造成的损坏，不管对人还是对物。
大湖国际公司没有义务承担任何其它的损失、毁坏或者其它各种花费，包括：由于安装、使用本产品或者本产品不合用所造成的经济损失。
合格声明根据ISO/IEC Guide 22和EN 45014制造商名称：大湖国际公司（GLI International, Inc.）制造商地址：9020 West Dean RoadP.O. Box 245022Milwaukee, Wisconsin 53224, USA兹声明下面产品：产品名称： PRO系列pH/ORP变送器PRO系列溶解氧变送器PRO系列无电极电导率变送器PRO系列接触式电导率变送器PRO系列流量变送器型号：PRO-P3xxx，PRO-D3xxx，PRO-E3xxx，PRO-C3xxx， PRO-F3xxx符合下列产品规格指标：50081-2：1993EMC： EN通用辐射标准（工业环境）EN 55011: 1998/CISPR 11: 1999 Group 1, Class AEN 61000-6-2: 1999通用免疫性标准（工业环境）EN 61000-4-2: 1995 – ESD免疫性 4 kV CD, 8 kV AD80%AM（1 kHz）EN 61000-4-3: 1997 – 辐射免疫性 10V/m,EN 61000-4-4: 1995 – EFT/B免疫性 1.0 kV信号和电源线AM（1 kHz）80%EN 61000-4-6: 1996 – 传导免疫性 10V,补充信息：同时，产品符合下列指令的要求，并执行相应的CE标识：EMC Directive 89/336/EEC产品已按典型的配置情况进行了测试。

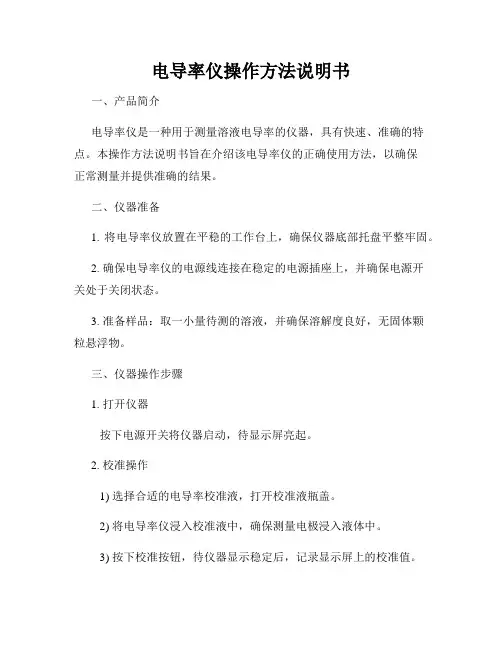

电导率仪操作方法说明书
电导率仪操作方法说明书一、产品简介电导率仪是一种用于测量溶液电导率的仪器，具有快速、准确的特点。
本操作方法说明书旨在介绍该电导率仪的正确使用方法，以确保正常测量并提供准确的结果。
二、仪器准备1. 将电导率仪放置在平稳的工作台上，确保仪器底部托盘平整牢固。
2. 确保电导率仪的电源线连接在稳定的电源插座上，并确保电源开关处于关闭状态。
3. 准备样品：取一小量待测的溶液，并确保溶解度良好，无固体颗粒悬浮物。
三、仪器操作步骤1. 打开仪器按下电源开关将仪器启动，待显示屏亮起。
2. 校准操作1) 选择合适的电导率校准液，打开校准液瓶盖。
2) 将电导率仪浸入校准液中，确保测量电极浸入液体中。
3) 按下校准按钮，待仪器显示稳定后，记录显示屏上的校准值。
4) 按照校准液瓶上的标准值，调节校准装置，使仪器显示与标准值相符。
5) 拔出电导率测量电极，用纯净水将其清洗干净，并用纸巾擦干。
3. 溶液测量1) 打开待测溶液的容器盖，将电导率测量电极插入溶液中。
2) 稍加搅拌，确保溶液均匀。
3) 等待数秒，待仪器显示数值稳定后，记录显示屏上的测量值。
4) 拔出电导率测量电极，用纯净水将其清洗干净，并用纸巾擦干。
4. 关闭仪器将电源开关关闭，断开电源线与电源插座的连接。
四、注意事项1. 在操作电导率仪之前，确保仪器和测量电极处于干燥状态，以免影响测量准确性。
2. 使用合适的容器盛放待测溶液，确保溶液不会溢出并污染仪器。
3. 操作过程中，避免触摸电极金属部分，以免影响测量结果。
4. 操作完成后，及时关闭电源开关，避免长时间待机造成能量浪费。
五、维护与保养1. 定期检查仪器的显示屏和按键是否正常工作，如有异常，请及时联系售后服务。
2. 使用纯净水清洗电导率测量电极，并用软布擦干，确保电极表面清洁。
3. 暂时不使用电导率仪时，请将其存放在干燥、防尘的地方，避免长时间曝露在阳光下。
六、故障排除1. 如果电导率仪无法正常启动，请检查电源线是否连接稳定，及时更换损坏的电源线。
电导率仪操作规程
电导率仪操作规程一、引言电导率仪是一种用于测量溶液中电导率的仪器，广泛应用于环境监测、水质检测、化学实验等领域。
为了确保电导率仪的准确性和可靠性，制定本操作规程，以指导操作人员正确使用电导率仪。
二、仪器准备1. 检查仪器和附件是否完好无损。
2. 确保电导率仪已经校准并在有效期内。
3. 检查电导率仪电池电量，如低电量应及时更换。
三、操作步骤1. 打开电导率仪电源，并等待其启动。
2. 按照仪器说明书，将电导率测量电极插入待测溶液中。
3. 等待电导率仪稳定测量结果，通常需要几秒钟。
4. 记录测量结果，并按需求进行单位换算。
5. 重复上述步骤，对其他待测溶液进行测量。
四、注意事项1. 使用电导率仪前，应先了解待测溶液的特性，并根据需要选择合适的电导率测量电极。
2. 操作人员应穿戴适当的防护装备，如实验手套和护目镜。
3. 保持电导率测量电极的清洁和干燥，避免污染和损坏。
4. 避免将电导率仪暴露在高温、潮湿或腐蚀性环境中。
5. 使用完毕后，及时关闭电导率仪电源，并将电导率测量电极清洗干净。
五、常见故障排除1. 仪器无法启动：检查电池电量是否充足，如电池电量不足应及时更换。
2. 测量结果不准确：检查电导率测量电极是否干净，如有污染应进行清洗或更换。
3. 仪器显示异常：尝试重新启动电导率仪，如问题仍未解决，联系维修人员进行检修。
六、维护保养1. 定期检查电导率仪的外观和连接线是否损坏，如有损坏应及时更换。
2. 定期清洁电导率测量电极，使用纯净水或适当的清洗液进行清洗。
3. 定期校准电导率仪，确保测量结果的准确性。
4. 定期更换电导率测量电极，根据使用频率和仪器要求进行更换。
七、安全注意事项1. 操作人员应熟悉电导率仪的使用方法和安全注意事项。
2. 在操作过程中，避免将电导率仪暴露在火源、高温或潮湿环境中。
3. 避免将电导率仪接触到腐蚀性溶液或物质。
4. 在操作过程中，如发现异常情况或故障，应立即停止使用并联系维修人员。
电导率仪及使用方法
电导率仪及使用方法电导率仪及使用方法1. 什么是电导率仪电导率仪是一种用于测量电导率的仪器，它可以快速准确地测量溶液中的电导率。
电导率是溶液中的离子能够通过导电性测量的一种属性。
它是评估溶液浓度和纯度的重要指标，广泛应用于环境监测、水质分析、农业和食品加工等领域。
2. 电导率仪的组成部分电导率仪由以下几个主要组成部分构成：电导率测量电极：用于接触溶液并测量其电导率。
电导率测量单元：负责将电极接收到的信号转化为电导率值。
显示屏：用于显示溶液的电导率数值。
控制按钮：用于调节仪器的设置和操作。
3. 电导率仪的使用方法下面是使用电导率仪测量溶液电导率的基本步骤：步骤1：准备工作确保电导率仪和电极都处于良好的工作状态。
检查电极是否清洁，并根据需要进行清洗或更换。
确认仪器已经校准。
步骤2：校准电导率仪校准仪器是非常重要的步骤，它可以确保所测量的结果准确可靠。
校准过程可能因不同的仪器而有所不同，通常需要使用标准电导率溶液进行校准。
步骤3：测量溶液电导率将电极浸入待测溶液中，确保电极完全浸泡其中。
等待一段时间，直到电导率仪稳定下来并显示出一个准确的数值。
步骤4：记录结果和数据分析将测得的电导率数值记录下来，可以用于后续的数据分析和比较。
如果需要，可以进行进一步的计算和处理，例如转换为溶液浓度或评估溶液的纯度。
4. 注意事项使用电导率仪时需要注意以下几点：根据仪器的说明书正确操作，避免误操作和仪器损坏。
避免将电极暴露在空气中，以免引起脱水和污染。
在测量前，确保通过洗涤和校准将电极清洁干净，以确保测量的准确性。
避免使用损坏的电极，必要时及时更换。
如果仪器长时间不使用，应将电极存放在适当的保护液中，防止干燥和脏污。
以上就是关于电导率仪及使用方法的介绍。
通过正确使用电导率仪，我们可以准确测量溶液中的电导率，为各个领域的相关应用提供准确的数据支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GLI-PRO-C3-C测定仪操作手册PRO系列C3电导率变送器（用于电导率，电阻率和TDS测定）质量保证书大湖国际公司（GLI International, Inc.）保证PRO系列C3型仪器自出厂之日起的一年（12个月）内享有免费的材料和人工保修。
如果仪器损坏发生的时间已超出保证期，或者大湖国际公司认为仪器的破损或毁坏属于正常的老化、不当使用、缺乏维护、用户滥用、不当安装、不当改装、不正常的环境条件等，都将不适用本保证条款。
在本保证的规定下，大湖国际公司的义务仅限于视具体情况对本产品提供更换或者修理。
产品在被接受进行更换或者修理之前必须进行彻底的清洗，去除任何玷附的化学物质。
大湖国际公司的义务不应超过产品本身的价格。
在任何情况下大湖国际公司都没有义务承担由偶发事件或其后续原因所造成的损坏，不管对人还是对物。
大湖国际公司没有义务承担任何其它的损失、毁坏或者其它各种花费，包括：由于安装、使用本产品或者本产品不合用所造成的经济损失。
合格声明根据ISO/IEC Guide 22和EN 45014制造商名称：大湖国际公司（GLI International, Inc.）制造商地址：9020 West Dean RoadP.O. Box 245022Milwaukee, Wisconsin 53224, USA兹声明下面产品：产品名称： PRO系列pH/ORP变送器PRO系列溶解氧变送器PRO系列无电极电导率变送器PRO系列接触式电导率变送器PRO系列流量变送器型号：PRO-P3xxx，PRO-D3xxx，PRO-E3xxx，PRO-C3xxx， PRO-F3xxx符合下列产品规格指标：50081-2：1993EMC： EN通用辐射标准（工业环境）EN 55011: 1998/CISPR 11: 1999 Group 1, Class AEN 61000-6-2: 1999通用免疫性标准（工业环境）EN 61000-4-2: 1995 – ESD免疫性 4 kV CD, 8 kV AD80%AM（1 kHz）EN 61000-4-3: 1997 – 辐射免疫性 10V/m,EN 61000-4-4: 1995 – EFT/B免疫性 1.0 kV信号和电源线AM（1 kHz）80%EN 61000-4-6: 1996 – 传导免疫性 10V,补充信息：同时，产品符合下列指令的要求，并执行相应的CE标识：EMC Directive 89/336/EEC产品已按典型的配置情况进行了测试。
具体的测试配置和结果发布在L.S.合格测试报告号：301140, 301222, 301256和EMC测试威斯康星州测试报告号00340。
这些设备符合FCC法规的Part 15。
操作受到下列两个条件的制约：（1）该设备可能会引起有害的影响，以及（2）该设备必须接受任何受到的干扰，包括可能会引起意料之外的操作的干扰。
这些设备符合U.S. UL标准1604（USL）和加拿大国家标准C22.2 No.213-M1987（CNL）。
所有设备都是在UL列表（控制号9NX6）中，并在第1类, 第二部分，A、B、C和D 组有害位置标称值。
重要安全信息请阅读并遵守以下各项本变送器可以安放于1级，Div.2，A、B、C、D组危险区域。
由于本变送器电源仅为低压直流电，操作十分安全。
变送器的安装要符合与当地有关的法规和本操作手册所包括的规程，也要注意遵循本变送器的技术说明书和等级。
无论何时一旦变送器出现明显的安全隐患，即要停止变送器的运行，以确保不发生任何不期望的操作。
例如，当出现如下情形时，变送器很可能就是处于不安全状态：1) 变送器明显损坏。
2) 变送器不能正常运转或者不能完成预期的测量。
3) 变送器长时间存放在气温高于158℉（70℃）处。
只有获得资格的人员才能来完成配线或维修，并且同时必须切断电源。
有用的标识符除了有关安装和操作的信息外，使用手册中还包含了与用户安全相关的警告，与变送器可能的故障有关的小心，和涉及重要的有益的操作指南中的注意。
警告：警告的标识如上所示。
它告诫可能会对用户造成的人身伤害。
小心：小心的标识如上所示。
它提醒你留心变送器可能发生的故障或造成的损害。
注意：注意的标识如左所示。
它提醒你注意重要的操作信息。
操作说明概述本说明手册涵盖了变送器所有操作方面的细节。
以下提供了说明手册的梗概，以帮助用户启动变送器并尽快熟悉变送器操作。
操作说明概述仅仅适于基本的电导率测量操作。
若要测量电阻率或TDS，或是使用变送器的详细特征，查阅操作指南中的相关的章节。
一、连接传感器/设定传感器的温度元件类型1. 把变送器安放妥当后（第二部分的第二节），连接GLI接触式电导率传感器，使导线颜色与接线端子相匹配，如下所示：传感器连接电缆的线路导线颜色连接到TB2红色接线端子1┄┄接线端子2（未用的）内部防护线接线端子3白色接线端子4蓝色接线端子5┄┄接线端子6（未用的）黑色接线端子7外部防护线（见注意）接地注意：假如系统不需要CE一致性或不接触地面，将外部防护线与TB2上的接线端子3相连接。
2. 本变送器出厂设定了自动温度补偿，该功能是通过使用Pt1000欧姆温度调节元件作为GLI接触式电导率传感器的组成部分来实现的。
如果你想通过“手动”实现温度补偿，就将温度要素类型改变到“手动”，再输入温度，其详细操作见第三部分的第3.2节，副标题为“选择温度元件类型”。
二、连接直流电源参见第二部分的第3.2节，第3.3节，第3.4节或第3.5节，连接直流电源到变送器。
三、变送器校准本变送器必须经校准后使用，以使测量值与实际过程中的数值相符合。
校准可以使用传统的“湿”校准法。
然而，由于微小的温度变化可以极大的影响电导率的测定，GLI强烈推荐使用干校准法，以获得测量电导率和温度的最佳精确度此外干校准法实际上是最初启动时设定传感器特性的正常步骤，干校准法也不需要使用电导率参考溶液。
该方法也可以自动设置变送器的测量范围，以符合固有的传感器池常数范围。
若要获得关于干校准法优点的详细资料，参见第三部分，第4.1节的“校准提示！”。
注意：干校准法取消了周期性的进行重校准的需要！依赖于应用的需要，唯一需要做的就是定期的清洗传感器。
仅当更换传感器时才需要重新进行干法校准。
校准提示！每个接触式电导率传感器都有一个独有的零点和范围。
因此，当第一次校准传感器时，按照步骤1所示调整零点。
调整零点可以提供最大限度的测量精确度。
当为变送器设定传感器特性时，干法校准可以程序化的进行，只需要输入每个传感器特有的GLI鉴定的“池常数K”值和温度“T系数”。
1. 第一次进行校准时，需要调整传感器的零点。
假如不是第一次校准，跳过第一步操作，进行第2步至第17步的操作。
校准提示！如果调整零点过程中的任何时候屏幕出现“ZERO: CONFIRM FAILURE”（调零：确认失败？），按ENTER（确认）键以确认。
然后，用 或 键在“CAL: EXIT”（校准：退出）或“CAL: REPEAT”（校准：重复）之间选择，并按如下步骤进行一次操作：选择“ZERO?（CAL: EXIT）”『调零？（校准：退出）』，按ENTER（确认）键。
然后，在屏幕出现“ZERO：CONFIRMACTIVE？”（调零：确认激活？）之后，按ENTER（确认）键，由模拟输出返回到其激活状态（即屏幕出现测量的状态）。
选择“ZERO?（CAL: REPEAT）”『调零？（校准：重复）』，按ENTER（确认）键，以重复校准操作。
A. 调整零点前务必确认传感器干燥。
B. 按MENU（菜单）键，屏幕显示“MAIN MENU”（主菜单）。
如果屏幕没有出现，使用 或 键来翻页找到它。
C. 按ENTER（确认）键，屏幕显示。
D. 再次按ENTER（确认）键，屏幕显示。
E. 按一次 键，屏幕出现。
F. 按ENTER（确认）键，显示为“ZERO：IN DRY AIR?”(调零：在干燥的环境中?)。
G. 当传感器在干燥的环境中时，按ENTER（确认）键开始自动调零。
（在调零过程中，模拟输出自动“保持”在最后一次测量值上。
）H. 当屏幕显示“ZERO: CONFIRM CAL OK?”（调零：确认校准完成）时，按ENTER（确认）键结束调零。
I. 在屏幕出现“ZERO：CONFIRM ACTIVE？”（调零：确认激活？）之后，按ENTER（确认）键，由模拟输出返回到其激活状态（即屏幕出现测量的状态）。
2. 按MENU（菜单）键，屏幕显示。
3. 按 键一次，以显示。
4. 按ENTER（确认）键，显示。
5. 按 键直至屏幕上出现。
6. 按ENTER（确认）键，以显示7. 按 键直至屏幕上出现。
8. 按ENTER（确认）键，以显示。
9. 再次按ENTER（确认）键以显示池类别选择屏幕，使用 和 键选择与传感器的GLI验证的“池常数K”值相符的标称池类别，写有验证值的标签贴在在传感器导线或是接线盒盖子的内部。
然后按下ENTER（确认）键输入选择。
10. 当再次出现屏幕时，按 键一次，以显示。
11. 按ENTER（确认）键显示“池常数K”值屏幕。
调节显示的值使之正好符合GLI验证的“池常数K”值(使用 和键选择数字，使用 和 键调节该值) 。
然后按ENTER（确认）键输入该值。
12. 当再次出现屏幕时，再按ENTER（确认）键一次以显示。
13. 按 键一次，以显示。
14. 按ENTER（确认）键，以显示。
15. 按 键一次，以显示。
16. 按ENTER（确认）键，以显示“T FACTOR（T因子）”值屏幕。
调节显示的值使之正好符合GLI验证的“T FACTOR”值（使用 和 键选择数字，使用 和 键调节该值）。
然后按ENTER（确认）键输入该值。
17. 当再次出现屏幕时，按一次MENU（菜单）键，再按一次ESC（退出）键显示测量屏幕。
由此，完成了“DRY－CAL”（干法校准）过程。
该变送器此时可以用来精确测量电导率值了。
如要改变测量屏幕显示的格式（例如，从0-2000 µS/cm 到0.000-2.000 mS/cm），参见第三部分，第3.2节，副标题为“选择显示格式”。
注意：假如试图测量的值超出了变送器固有的测量范围（不符合其选择的显示格式），使用合适标称池常数的其他传感器。
关于传感器池常数和其内在测量范围的列表，见第三部分第3.2节表A，在副标题“选择显示格式”下面。
四、完成变送器的设定为使本变送器更好地配置到所需的应用需求中，使用适当的设定，再作出选择，并键入数值。
关于配置的详细资料参见第三部分第3节。
