色标法
电阻色标法
电阻色标法电阻色标法是一种用颜色标识电阻器阻值的方法，它是电子电路中常用的一种标识方法。
通过色标法，可以快速准确地识别电阻器的阻值，方便工程师进行电路设计和维修。
本文将详细介绍电阻色标法的原理和应用。
一、电阻色标法的原理电阻色标法是根据颜色来表示电阻器的阻值。
电阻器通常由四个或五个彩色环组成，每个彩色环代表一个数字，并且有一个额外的彩色环表示阻值的数量级。
根据彩色环的顺序和颜色，可以确定电阻器的阻值。
电阻器的阻值以欧姆（Ω）为单位，彩色环的颜色和对应的数字如下表所示：彩色环颜色数字数量级黑色 0 无棕色 1 10红色 2 100橙色 3 1,000黄色 4 10,000绿色 5 100,000蓝色 6 1,000,000紫色 7 10,000,000灰色 8 100,000,000白色 9 1,000,000,000金色 - 0.1银色 - 0.01电阻色标法广泛应用于电子电路中，特别是在电路设计和维修中。
通过电阻色标法，工程师可以快速准确地识别电阻器的阻值，从而选择合适的电阻器来满足电路设计的要求。
同时，在电路维修中，如果某个电阻器损坏了，可以通过电阻色标法来确定其阻值，并更换相应的电阻器。
在实际应用中，工程师通常需要使用万用表来测量电阻器的阻值，以确认电阻器的准确阻值是否与色标一致。
此外，当电阻器的阻值超过万用表的量程时，工程师需要使用其他测量方法来获取准确的阻值。
三、电阻色标法的注意事项在使用电阻色标法时，需要注意以下几点：1. 识别彩色环的顺序：电阻器上的彩色环通常从左到右排列，第一个彩色环代表阻值的最高位，最后一个彩色环代表阻值的最低位。
2. 识别金色和银色环：金色环代表阻值的小数位为0.1，银色环代表阻值的小数位为0.01。
3. 避免颜色盲误判：有些人可能存在颜色盲，对于他们来说，识别彩色环可能会有困难。
在这种情况下，可以使用其他辅助工具来判断彩色环的颜色，或者请其他人帮助识别。
4. 阻值的容差：电阻器的阻值通常具有一定的容差，容差是指电阻器实际阻值与标称阻值之间的偏差。
ppt10-电容器的识别方法-色标法(精)
色标电容器各色环的含义（注：括号内为四环内容）
色环 颜色 棕 红 橙 黄 第一 位数 1 2 3 4 第二 位数 1 2 3 4 第三位数 （倍乘数） 1 （101） 2 （102） 3 （103） 4 （104） 倍 乘 数 （允许偏差） 101 102 103 104 允许偏差 ±1% ±2% — —
第 2 页
绿
蓝
5
6
5
6
5 （105）
6 （106）
105
106
±0.5%
±0.25%
紫
灰 白 黑 金 银
7
8 9 0 — —
7
8 9 0 — —
7 （107）
8 （108） 9 （109） 0 （100） （10–1） （10–2）
107
108 109 1(–20%~+50%) — — —
无色
—
—
—
（±20%）
—
第 1 页
1、色标法：
色标法：在电容器上标注色环或色点来表示电容量及允许偏差。
四环色标法：第一、二环表示有效数值，第三环表示倍乘数， 第四环表示允许偏差（普通电容器）。
五环色标法：第一、二、三环表示有效数值，第四环表示倍乘 数，第五环表示允许偏差（精密电容器）。
如: 棕、黑、橙、金 表示其电容量为 0.01 μF，允许偏差为±5% 棕、黑、黑、红、棕 表示其电容量为 0.01 μF，允许偏差为±1%
电阻值的表示方式
电阻值的表示方式
电阻值的标注方式有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许误差则用百分数表示，未标
误差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中，从左至右第一，二位数表示有效数
字，第三位表示10的倍幕或用R表示（R表示0.）如：472表示47X102Q（即Q）： 104 则表示
100KQ、;R22 表示Q、122=1200 Q = Q . 1402二14000 Q 二14KQ、R22二Q、500324*100=2、17R8二Q、000二0Q、0二0Q.
c、色环标注法利用最多，普通的色环电阻器用4环表示，精密电阻器用5环表示，紧靠电阻体一端头的
色环为第一环，需着电阻体本色较多的另一端头为末环.现举例如下：
若是色环电阻器用四环表示，前而两位数字是有效数字，第三位是10的倍幕，第四环是色环电阻器的误差范围（见图一）
四色环电阻器（普通电阻）
|—标称值第一需有效数字
|—标称值第二位有效数字
I—标称值有效数字后0的个数（10的倍幕）I I
厂允许误差
若是色环电阻器用五环表示，前而三位数字是有效数字，第四位是10的倍幕.第五环是色环
电阻器的误差范用•（见图二）
五色环电阻器（精密电阻）
—标称值第一名有效数字
标称值第二位有效数字
标称值第三位有效数字
厂标称值有效数字后0的个数（10的倍幕）
厂允许误差
__________ r T1T] ______________________________
d、SMT精密电阻的表示法，通常也是用3位标示。
一般是2位数字和1位字母表示，两个数字是有效数字，字。
怎样识别贴片电容的容量
识别贴片电容器容量的方法
电容器容量的标识方法主要有直标法、数码法和色标法三种。
(1)直标法。
将电容器的容量、耐压及误差直接标注在电容器的外壳上，其中，误差一股用字母来表示。
常见的表示误差的字母有J(±5％)和Κ(±10％)等。
例如，47nJ100表示容量为(47nF或0.047 pF)±5％，耐压为100V。
当电容器所标容量没有单位时，在读其容量时可按如下原则：当容量在t ；10＾之间时，单位为pF；当容量大于to＇时，单位为ptF°
(2)数码法。
用三位数字来表示容量的大小，单位为pF。
前两位为有效数字，第三位表示倍率，即乘以10″，刀的范围是1～9。
例如，222表示22×to＇＝2200 pF
(3)色标法。
这种表示方法与电阻的色环表示方法类似，其颜色所代表的数字与电阻色环完全一致，单位为pF。
例如，红红橙表示22×to＇pF。

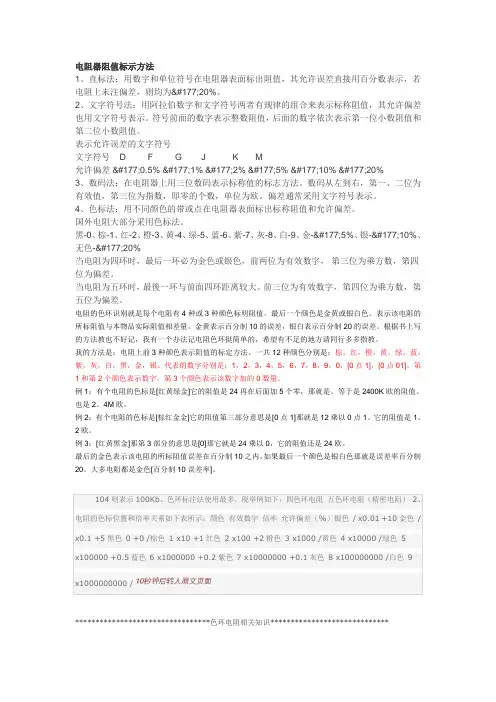

电阻器阻值标示方法
电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J K M允许偏差 ±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。
前三位为有效数字，第四位为乘方数，第五位为偏差。
电阻的色环识别就是每个电阻有4种或3种颜色标明阻值。
最后一个颜色是金黄或银白色。
表示该电阻的所标阻值与本物品实际阻值相差量。
金黄表示百分制10的误差，银白表示百分制20的误差。
根据书上写的方法教也不好记，我有一个办法记电阻色环挺简单的，希望有不足的地方请同行多多指教。
我的方法是；电阻上前3种颜色表示阻值的标定方法。
一共12种颜色分别是；棕，红，橙，黄，绿，蓝，紫，灰，白，黑，金，银。
代表的数字分别是；1，2，3，4，5，6，7，8，9，0，[0点1]，[0点01]。
第1和第2个颜色表示数字。
电阻值的表示方式
电阻值的表示方式
电阻值的标注方式有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许误差则用
百分数表示,未标误差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位
数表示有效数字,第三位表示10的倍幂或用R表示(R表示0.)如：472 表示47×102Ω（即Ω）；104则表示100KΩ、;R22表示Ω、 122=1200Ω=Ω、 1402=14000Ω=14KΩ、R22=Ω、 50C=324*100=Ω、17R8=Ω、000=0Ω、 0=0Ω.
c、色环标注法利用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：若是色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四
环是色环电阻器的误差范围(见图一)
四色环电阻器（普通电阻)
标称值第一名有效数字
标称值第二位有效数字
标称值有效数字后0的个数(10的倍幂)
允许误差
若是色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环
电阻器的误差范围.(见图二)
五色环电阻器（精密电阻）
图1-2 三位有效数字阻值的色环表示法
d、SMT精密电阻的表示法，通常也是用3位标示。
一般是2位数字和1位字母表示，两个数字是有效数字，字母表示10的倍幂,可是要按如实际情形到精密电阻查询内外出。
色标法读电容
色标法读电容色标法是一种用于读取电容器容量的方法，它通过在电容器外壳上标注不同颜色的条纹来表示电容器的容量值。
这种方法简单直观，便于用户快速识别和选择合适的电容器。
色标法的基本原理是将电容器的容量值分为若干个等级，每个等级对应一个特定的颜色。
通常，色标法将电容器的容量值分为以下几个等级：1. 第一级：黑色，表示10pF；2. 第二级：红色，表示100pF；3. 第三级：棕色，表示1000pF；4. 第四级：黄色，表示10,000pF；5. 第五级：绿色，表示100,000pF；6. 第六级：蓝色，表示1,000,000pF；7. 第七级：紫色，表示10,000,000pF。
在实际应用中，电容器的容量值可能超过上述七个等级，此时可以通过组合不同颜色的条纹来表示更大的容量值。
例如，一个容量值为15pF的电容器可以标记为一个黑色的条纹和一个红色的条纹，表示容量值为10pF（黑色）加上5pF（红色）。
需要注意的是，不同厂家和地区的色标法可能存在差异，因此在实际应用中，用户需要参考具体产品的使用说明或咨询厂家以获取正确的色标信息。
色标法的优点在于直观易懂，用户无需借助复杂的测量工具即可快速识别电容器的容量值。
此外，色标法还有助于提高生产效率，因为生产厂家可以根据色标信息快速、准确地生产出符合用户需求的电容器。
然而，色标法也存在一定的局限性。
首先，由于不同厂家和地区的色标法可能存在差异，因此用户在更换或购买电容器时需要注意兼容性问题。
其次，色标法无法精确地表示电容器的容量值，只能提供一个大致的范围。
对于需要精确控制电容值的应用场合，用户可能需要使用更精确的测量方法。
(整理)常用电子元件的标志方法与选用
第二章常用电子元件的标志方法与选用第一节电阻元件的标志方法电阻元件的标志方法主要有三种：直标法、文字符号法、色标法。
一、直标法是利用阿拉伯数字和单位符号在电阻器的表面直接标出电阻的电阻值和允许误差的方法。
如图2-1-1图2-1-1直标法中用Ω、KΩ、MΩ这些符号表示电阻阻值的单位，分别表示欧姆、千欧姆、兆欧姆。
二、文字符号法是利用阿拉伯数字及字母符号的组合来表示阻值、允许误差的方法。
1.文字符号表示单位：其意义见表2-1-1表2-1-12.数字与文字符号组合的意义：文字符号R、K、M之前的数字表示整数位阻值；文字符号R、K、M之后的数字表示小数位阻值。
例如：R10表示0.1Ω；1R0表示1Ω；1K0表示1千欧姆；5K6表示5.6千欧姆等。
三、色标法（色环法）四色环两位有效数字标志法：电阻器用四条色环表示阻值与误差，称为四色环法。
其意义为：前三条色环标明两位有效数字及倍率，最后一条色带表示允许偏差。
色带与阻值关系如表2-1-2。
例如：四条色环为红、红、黄、银，则表示阻值为220KΩ、允许偏差±10%。
对于第三条色带，还以采用简便读法：上例中第三条色带为黄色，即可判定该电阻值为几百几十KΩ。
第二节电阻的选用一、电阻的分类电阻的种类很多，概括起来，可分为固定电阻和可调电阻（电位器）两大类。
常用固定电阻的标志符号见表2-2-1。
二、电阻的选用一般，无线电而言对于电阻的选用无特别的要求，绝大多数情况下，用1/8W 的小型电阻就可以了。
在小型电阻中，以碳膜电阻和金膜电阻常见。
大于2W的电阻，就要选用线绕电阻。
使用前所有的电阻都要用万用表校测一次，看阻值是否正确。
第三节电容元件的标志方法电容元件的标志方法主要有两种：直标法、文字符号法。
一、直标法是利用阿拉伯数字和单位符号在电容器的表面直接标出电容的电容值和允许误差的方法。
如图2-3-1图2-3-1直标法中用pF、uF、F这些字母表示电容的容量单位为皮法、微法、法拉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：
例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。
第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。
第四环是金色，其误差为5％
在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。
如果靠近边缘的是这3种色彩，则需要倒过来计算。
色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。
两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。
对于4色环电阻，其阻值计算方法位：
阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数
对于5色环电阻，其阻值计算方法位：
阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数
例1：某4色环电阻色彩标识如下：
该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%
电容器容量标示
1、直标法
用数字和单位符号直接标出。
如01uF表示0.01微法，有些电容用“R”表示小数点，如R56表示0.56微法。
2、文字符号法
用数字和文字符号有规律的组合来表示容量。
如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF.
3、色标法
用色环或色点表示电容器的主要参数。
电容器的色标法与电阻相同。
电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。
电阻和电容的标识法
使用电阻器和电容器时，经常要了解它们的主要参数。
一般情况下，对电阻器应考虑其标称阻值、允许偏差和标称功率;对电容器则需了解其标称容量、允许偏差和耐压。
电阻和电容的标识法
电阻器和电容器的标称值和允许偏差一般都标在电阻体和电容体上，而在电路图上通常只标出标称值，电解电容则常增标耐压，特殊用途电容器除标出耐压外还要注明品种。
它们的标志方法分为下列4种。
1、直标法：直标法是将电阻器和电容器的标称值用数字和文字符号直接标在电阻体和电容体上，其允偏差则用百分数表示，未标偏差值日的即为±20%的允许偏差。
2、文字符号法：文字符号法是将电阻器和电容器的标称值和允许偏差用数字和文字符号按一定规律组合标志在电阻体和电容体上。
电阻器和电容器标称值的单位标志符号见表1，允许偏差的标志符号见表2。
先举几个电阻器的例子:6R2J表示该电阻标称值为6.2欧姆（Ω），允许偏差为±5%；3k6k表示表示电阻值为3.6千欧（kΩ），允许偏差10%;1M5则表示电阻值为1.5兆欧（MΩ），允许偏差±20%。
再举几个电容器的例子：2n2J表示该电容器标称值为2.2纳法（nF），即 2200皮法（pF），允许偏差为±5%；47nk表示电容器容量为470纳法(nF)或0.47微法（uF），允许偏差±10%。
在电路图中，电阻器的欧姆符号Ω和电容量的法拉符号F常可略去不标。
3、色标法：普通电阻器用四色环标志，精密电阻器用五色环标志，紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。
色标法在电容器上也常用。
使用者需熟记表示数字0－9的黑、棕、红、橙、黄、绿、蓝、紫、灰、白各色环的顺序。
色标法在各种电子学入门书中介绍较多，这里不再详述。
4、数码表示法：在产品和电路图上用三位数字表示元件的标称值的方法称为数码表示法。
常见于进口电器机心和合资企业产品中，如寻呼机、手机中的贴片电阻几乎无一例外地用数码表示法。
在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，笼三位数为倍率10^n的n(即在前两位数后加0的个数），单位为Ω。
例如标志为222的电阻器，其阻值为2200Ω即2.2kΩ；标志是105的电阻器阻值为1MΩ；标志是4R7的电阻器阻值为4.7Ω。
需要注意的是要将这种标志法与传统方法区别开来：如标志为220的电阻器其电阻值为22Ω，只有标志为221的电阻器其阻值才为 220Ω。
标志是0或000的电阻器，实际是跳线，阻值为0Ω。
目前电子市场上大多数圆片电容器、瓷介电容器和CBB电容器都用数码表示法，读数法与电阻器上的相同。
在一些进口机心中，微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。
如标志为53表示5kΩ，14和54分别表示10kΩ和50kΩ。
一些精密贴片电阻器也有用4位数字表示法，如1005表示10MΩ等。
贴片电容器一般都是无符号标志的，可根据经验从颜色的深浅去辨别。
浅色或白色的为皮法（pF）级，如100pF以内的；深色、棕色为隔直流、滤波电容器，为纳法（nF）级的电容器。
电感器的标识
为了表明电感器的不同参数，便于在生产、维修时识别和应用，常在小型固定电感器的外壳上涂上标识，其标志方法有直标法、色标法和数码法三种。
(1)直标法
直标法是指在小型固定电感器的外壳上直接用文字标出电感器的主要参数，如电感量、误差量、最大直流工作的对应电流等。
(2)色标法
色标法是指在电感器的外壳涂上各种不同颜色的环，用来标注其主要参数。
第一条色环表示电感量的第一位有效数字，第二条色环表示第二位有效数字，第三条色环表示倍乘数，第四条表示允许偏差。
数字与颜色的对应关系和色环电阻标注法相同。
例如，某电感器的色环标志分别为
红红银黑：表示其电感量为(0．22±20%)；tH；
黄紫金银：表示其电感量为(4.7±［0%)pH。
(3)数码法
标称电感值采用三位数字表示，前两位数字表示电感值的有效数字，第三位数字表示O的个数，小数点用R表示，单位为μH。
