第十四章欧姆定律易错题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。
(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。
实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。
电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。
小聪分析数据发现无法得出相应的实验结论。
请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。
实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。
(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。
[3]由题意可知，设电阻R 两端的电压是R U ，电路中的电流是I ，根据欧姆定律可得RU I R=，滑动变阻器两端的电压是 R 6V -U U =滑滑动变阻器接入电路的阻值大小是()R R RR 6V -6V -U RU U R U I U R⋅===滑滑 因为30ΩR ≤滑，即()R R6V -30ΩU R U ⋅≤化简可得R 6V 30ΩRU R ⨯≥+当电阻5ΩR =，可得到R 6V 7U ≥；当电阻10ΩR =，可得到R 1.5V U ≥；当电阻15ΩR =，可得到R 2V U ≥；当电阻20ΩR =，可得到R 2.4V U ≥；由于电压表的量程是0~3V ，所以R 3V U ≤；综上所述，实验中，定值电阻两端的控制电压值的合理范围是R 2.4V 3V U ≤≤(3)[4]从表中数据可以看到，三次实验，电流与电阻的乘积是不相同的，即电阻两端的电压是不相同的，这是因为电流表也有内阻，当电阻R 阻值变大时，根据串联电路的分压原理可知，电流表的内阻不变，电阻R 两端的电压也在变大，而探究电流与电阻的关系实验，要求电压不变，所以无法得出相应的实验结论。
2．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω 、30Ω 、40Ω 的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开； ； 0.5； 正比； 增大； 控制定值电阻两端的电压一定； 4； 6.67V~10V ； 【解析】 【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P 向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：=0.60A 10Ω=6V U IR =⨯，故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A ，则此时流经电阻的电流为0.5A ；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A40Ω+50ΩUIR R=≈+最小滑定大，大于0.15A故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A”，表示变阻器允许的最大电流为1A，因电流表选用大量程0−3A，根据串联电路电流的规律，电路中允许通过的最大电流为1A，由欧姆定律的变形公式URI=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max1I=1A10Ω=10VU R=⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为minU，根据串联电路电压的规律和分压原理：minminRU UU R-=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω即minmin15V50Ω=40ΩUU-解得控制的最小电压min=6.67VU；所以U0的取值范围应满足6.67V~10V。
3．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P 1的位置不变，滑片P 2在如图所示的位置时电压表示数为0.9V ，滑片P 2向右移动一段距离，电压表示数变为1.2V ，滑片P 2再向右移动相同的距离，电压表示数为________V ．【答案】不变 右 欧姆定律 正 1.8 【解析】 【分析】本题考查影响导体电阻的因素，主要是长度因素。
【详解】(1)[1]由电路图可知，当滑片P 2不动时，不管P 1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P 2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P 之间的距离变大时，电压表所测的导体长变长，其示数随之变大。
而在这个过程中，电路中电流不变，根据欧姆定律UI R=得，当电流不变时，导体两端的电压与电阻成正比。
处理表中的数据有：电压与A P 1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。
(4)[5]当电压表的示数为U AP =0.9V 时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R ，A P 段的电阻为R AP ，电源电压为U ，根据欧姆定律有AP AP U UI R R== 即是AP 0.9V UR R= 此为①式当电压表示数为U ´AP =1.2V 时，设变阻器减小的电阻为△R ，同理有´´AP AP U U I R R R==-∆即是1.2V AP UR R R=-∆ 此为②式 解①②两式得，R =4△R此为③式将③式代入①式得，3.6V APURR=∆ 当滑片P 2再向右移动相同的距离，电压表的示数设为U ´´AP ，同理有´´´2AP AP U U I R R R ==-∆而将③式入上式，得´´113.6V 1.8V 22AP AP UR U R ==⨯=∆4．某小组同学准备探究“通过导体的电流与电压、电阻的关系”实验器材有：干电池2节，滑动变阻器（20Ω，1A ）、电流表、电压表、开关各一个，不同阻值的定值电阻及导线若干，图甲是他们连接的实验电路。
（1）闭合开关前，将滑动变阻器的滑片P 移到B 端这样操作的目的是为了_____ （2）闭合开关后，他们移动滑动变阻器的滑片至某一位置，电压表示数为0.7V ，电流表示数如图乙所示，接着继续探究，把所测数据填在了下表中 实验次数 1 2 3 4 5 电压U /V 0.71 1.1 1.5 1.7 电流I /A0.180.200.260.30①图乙中电流的示数为_____A 。
九年级物理下册欧姆定律易错题(Word版 含答案)

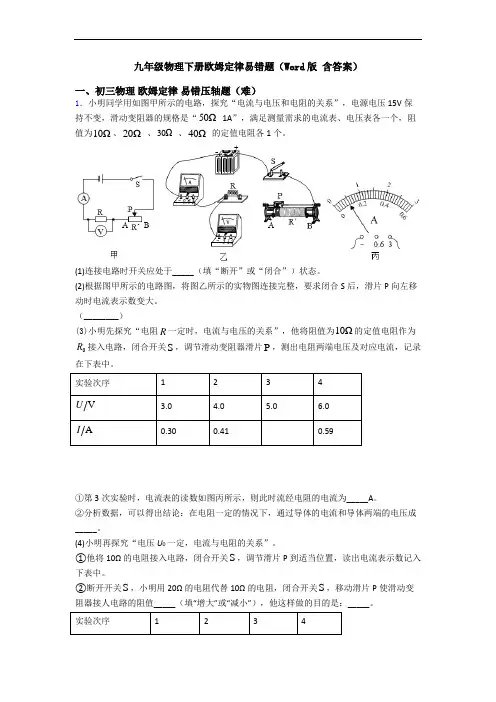

九年级物理下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。
初中物理 第14章 欧姆定律 测试题及参考答案

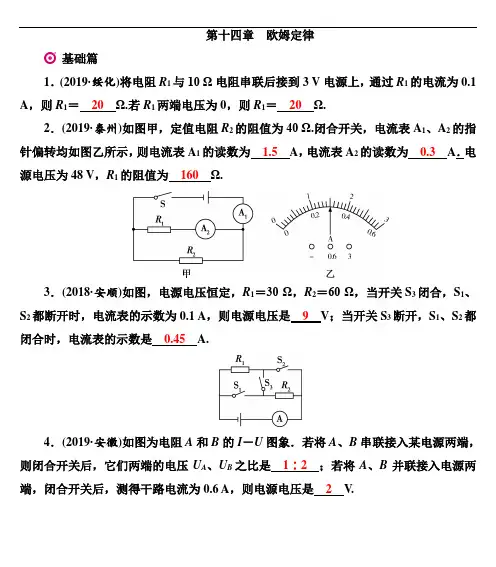

第十四章欧姆定律基础篇1．(2019·绥化)将电阻R1与10 Ω电阻串联后接到3 V电源上，通过R1的电流为0.1 A，则R1＝20 Ω.若R1两端电压为0，则R1＝20 Ω.2．(2019·泰州)如图甲，定值电阻R2的阻值为40 Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为 1.5 A，电流表A2的读数为0.3 A．电源电压为48 V，R1的阻值为160 Ω.3．(2018·安顺)如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是9 V；当开关S3断开，S1、S2都闭合时，电流表的示数是0.45 A.4．(2019·安徽)如图为电阻A和B的I－U图象．若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U A、U B之比是1∶2 ；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 2 V.5．(2019·衡阳)如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现V1表示数从2 V变化到6 V，而V2表示数从4 V变化到0，则电流表示数从0.2 A变化到0.6 A，R＝10 Ω.6．(2019·宿迁)(重点题)随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将变大，电流表的示数将变小(填“变大”“变小”或“不变”)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在R0元件两端．7．(2019·滨州)如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是(D)A．电压表示数变小，电流表示数不变B．电压表示数不变，电流表示数变大C．电压表示数变大，电流表示数不变D．电压表示数不变，电流表示数变小8．(2018·眉山)如图所示，电源电压保持不变，闭合开关S后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为(D)A．2∶1 B．1∶2C．3∶2 D．2∶39．(2019·宁夏)如图所示的电路中，电阻R2的阻值为15 Ω.当开关S1、S2闭合时，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A．下列说法正确的是(A)A．电阻R1的阻值为10 ΩB．S1、S2闭合时，通过电阻R1的电流为0.5 AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5 A10．(2018·广东)如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是(C)甲乙A．电源电压是9 VB．定值电阻R的阻值是6 ΩC．滑动变阻器的阻值范围是0～18 ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V11．(2019·呼和浩特)用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是(D)A．用电器甲电阻不变，大小为0.1 ΩB．用电器乙电阻随着电流增大而变大，最大值为10 ΩC．如果把这两个用电器串联接在6 V的电源上，电路中的电流是0.43 AD．如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A12．(2018·遵义)如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1I的图象．则定值电阻R1与电源电压U的大小分别为(B)甲乙A．5 Ω30 V B．5 Ω 2.5 V C．10 Ω20 V D．10 Ω10 V13．(2019·攀枝花)(重点题)如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2.已知R1∶R2＝2∶1，则(D)A．I1I2＝29，U1U2＝23B．I1I2＝92，U1U2＝23C．I1I2＝29，U1U2＝32D．I1I2＝92，U1U2＝3214．(2018·广东)在“探究电流跟电压关系”的实验中：(1)如图1所示，甲为电流表，乙为电压表．(均选填“电流表”或“电压表”)图1(2)用笔画线代替导线将图2中电路连接完整，要求实验过程中滑动变阻器的滑片P 从右向左移动．(导线不能交叉)图2图3(3)如图乙所示．【答案】(2)如图甲所示．(3)在实验操作过程中保持电阻R不变，闭合开关S时，调节滑动变阻器的滑片P做了三组实验数据，如表所示，请根据该表中数据在图3中进行描点连线．实验次数1 2 3物理量电压表U/V 1.0 2.0 2.5电流表I/A 0.11 0.20 0.26(4)对实验数据进行分析，归纳出结论是电阻不变时，通过导体的电流与导体的电压成正比．15．(2019·自贡)(重点题)小聪同学用伏安法测电阻，实验电路图如图甲所示．(1)该实验的原理是R＝UI．(2)闭合开关S前，滑动变阻器滑片P应置于b端(填“a”或“b”)．(3)假如小聪同学用完好的器材按如图甲所示实验电路图连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：①电源电压过大；②选用电流表量程太小．(4)小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻R x＝8 Ω.(5)若滑动变阻器的最大阻值为R，被测电阻的阻值为R x，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，去掉电流表，应用现有的器材，也能测出电阻R x的阻值．实验步骤如下：①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U1.②将滑动变阻器滑到b端，闭合开关S，读出电压表的读数，记为U2．③读出滑动变阻器的最大值R.④则被测电阻R x的阻值为：R x＝U2U1－U2R(写出表达式)．拔高篇1．(2019·福建)如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(C)A．0.3 A B．0.6 AC．0.9 A D．1.2 A2．(2019·齐齐哈尔)如图所示的电路，电源电压保持不变，R1＝10 Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4 A，则下列选项正确的是(D)A．滑片P在最右端时，通过R1、R2的电流之比为5∶8B．滑片P在最右端时，R1、R2两端电压之比为3∶1C．滑动变阻器的最大阻值为40 ΩD．电源电压为10 V3．(2019·商水模拟)(重点题)如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由电流表(填“电流表”或“电压表”)改装的．它的刻度不是(填“是”或“不是”)均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向右移动合适距离．4．(2018·贵阳)如图所示电路，电源电压不变．闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1 V．若I1∶I2＝4∶3，前后两次滑动变阻器接入电路的阻值之比为2∶3，则电源电压为 4 V.5．(2019·荆州)(重点题)小阳利用如图甲的电路探究“电流与电阻的关系”．已知电源电压为4.5 V且保持不变，实验用到的定值电阻阻值分别为25 Ω、20 Ω、15 Ω、10 Ω、5 Ω，滑动变阻器的规格为“0～50 Ω”．(1)如图乙的实物电路中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上(导线不允许交叉)．【答案】如图所示．(2)电路改正以后，闭合开关前应将滑动变阻器滑片调至最右端(填“左”或“右”)．(3)连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有电压表有示数(填“电流”或“电压”)．(4)为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持 1.5 V不变．(5)实验中将5 Ω的定值电阻更换为10 Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向右(填“左”或“右”)适当滑动，使电压表示数恢复到原来的值．(6)小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图丙，且实验中各电路元件完好，读数、记录均正确．但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为20 Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为10 Ω的定值电阻．。
九年级上册物理 第十四章 欧姆定律检测题(Word版 含答案)

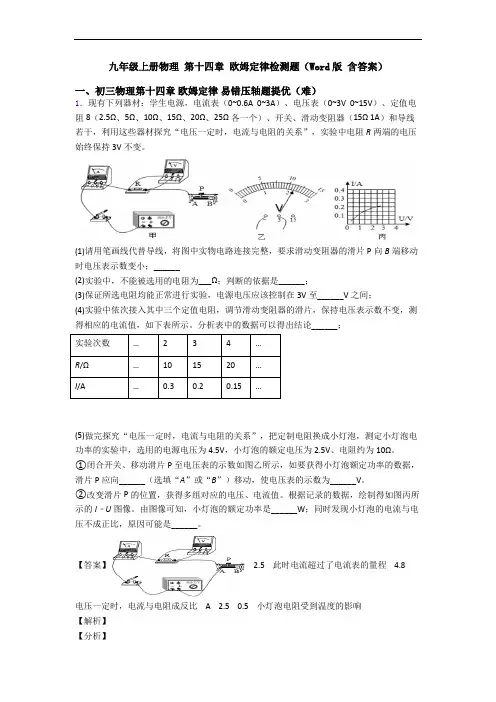

九年级上册物理第十四章欧姆定律检测题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
欧姆定律 易错疑难点(带答案)

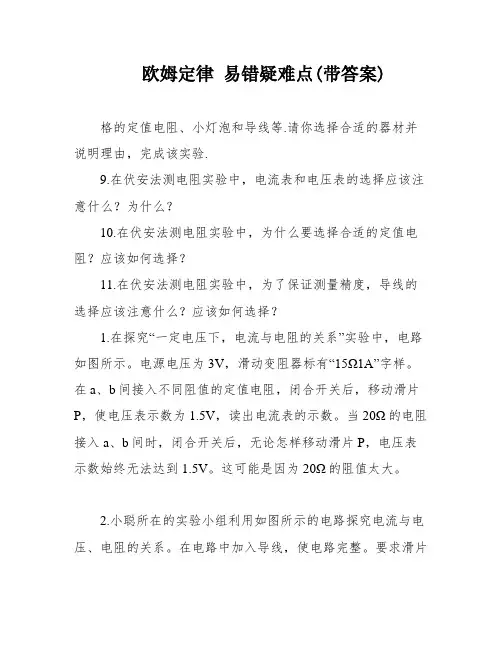

欧姆定律易错疑难点(带答案)格的定值电阻、小灯泡和导线等.请你选择合适的器材并说明理由，完成该实验.9.在伏安法测电阻实验中，电流表和电压表的选择应该注意什么？为什么？10.在伏安法测电阻实验中，为什么要选择合适的定值电阻？应该如何选择？11.在伏安法测电阻实验中，为了保证测量精度，导线的选择应该注意什么？应该如何选择？1.在探究“一定电压下，电流与电阻的关系”实验中，电路如图所示。
电源电压为3V，滑动变阻器标有“15Ω1A”字样。
在a、b间接入不同阻值的定值电阻，闭合开关后，移动滑片P，使电压表示数为1.5V，读出电流表的示数。
当20Ω的电阻接入a、b间时，闭合开关后，无论怎样移动滑片P，电压表示数始终无法达到1.5V。
这可能是因为20Ω的阻值太大。
2.小聪所在的实验小组利用如图所示的电路探究电流与电压、电阻的关系。
在电路中加入导线，使电路完整。
要求滑片P向右移动时电流表的示数变大。
小聪利用连接好的电路探究“电流与电压的关系”，得到的数据如下表所示：实验序号 1 2 3 4电压U/V 0.5 1.0 1.5 2.0电流I/A 0.1 0.2 0.3 0.4通过分析表中的数据可以得出，电流与电压成正比，即电流随着电压的增加而增加。
为了探究“电流与电阻的关系”，小聪选择了5Ω、10Ω、15Ω、20Ω4个定值电阻进行实验。
他首先将5Ω的电阻接入电路，闭合开关后，移动滑片，使电压表的示数为2V，并记录了相应的电流值。
然后断开开关，将5Ω的电阻换成10Ω电阻，接下来需要进行的操作是重新闭合开关，移动滑片，使电压表的示数为2V，记录相应的电流值。
老师在实验桌上准备了“20Ω2A”和“40Ω1A”两种规格的滑动变阻器和电压恒为 4.5V的电池组。
为了能够完成上述实验，小聪需要选择规格为“40Ω1A”的滑动变阻器，因为在实验中需要通过改变电阻值来改变电路中的电流，而“40Ω1A”的滑动变阻器可以提供更大的电阻范围，以便进行更多的实验。
欧姆定律易错大盘点(word)

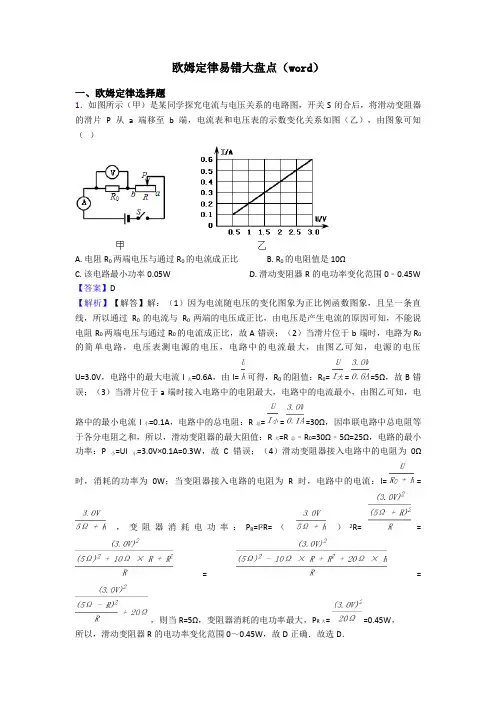

欧姆定律易错大盘点（word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
【物理】 欧姆定律易错题

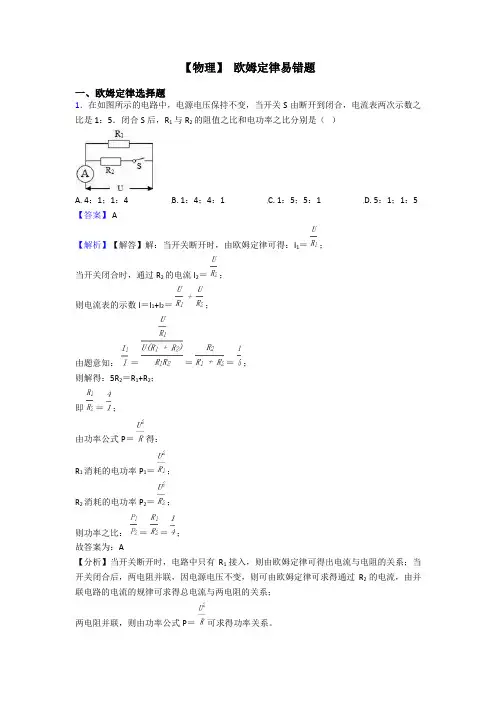

【物理】欧姆定律易错题一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）A. 4：1；1：4B. 1：4；4：1C. 1：5；5：1D. 5：1；1：5【答案】 A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流I2＝；则电流表的示数I＝I1+I2＝；由题意知：＝＝＝；则解得：5R2＝R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为：A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。
