windows2008NLB环境部署

1.服务器环境概况

1.1.服务器主机名及IP规划表

1.2.服务器环境概述

本次分配的主机一共6部,以A~F分别标记.所有服务器均采用HP proliant DL380G7,拥有2路4core的至强E5620处理器,共8核2.4Ghz以及8G的内存.

其中中间层应用服务器4台,安装Windows server 2008 R2 standard x64,考虑到东院方面400个客户端以上的访问压力,通过Windows network load balance功能搭建负载均衡集群,以期获得最大的资源利用效率.由于NLB集群的环境需要,4台服务器均启用双网卡,拥有public 和private两个IP地址.NLB集群的搭建以及管理详细请看本文后面的章节.

病案文档服务器一台,安装Windows server 2003,病案数据库和FTP服务以及medview所需中间层服务均部署在其上.

临床路径服务器一台, 安装Windows server 2003,sql server数据库以及tomcat应用服务器均部署在其上.

1.3.服务器安装的软件详细…………………………………………………………………..

2.中间层服务器NLB集群搭建说明

2.1.环境准备

2.1.1.准备网络环境

前提条件:

?所有节点都拥有两块网卡,网卡识别排序尽量一致.

?交换机环境必须支持VLAN.

?所有节点的所有网卡拥有静态IP.

配置步骤:

i.将系统第一块网卡也就是”本地连接”作为对公网卡(public),连通172.17.0网段,IP地址参

考IP规划表.

ii.将系统第二块网卡也就是”本地连接2”作为私有网卡(private),设置的IP参考IP规划表.

注意,所有四个节点的私有网卡可以连接公有交换机(就是172.17.0网段的交换机,同上),也可以连接一部自己的交换机.因为所有私有网卡仅仅处于自己的私有网段,10.10.76网段中,节点相互之间可以ping通即可.

iii.通过节点间相互ping其他节点的公有IP与私有IP确认均可相通,验证网络配置的正确.

2.1.2.准备软件环境

在软件配置主要就是启用Windows 2008的NLB功能,同时可以将中间层应用的IIS角色和WCF功能配置完成.

配置步骤:

i.打开”服务器管理器”,首先要添加web服务器角色,安装正常的方式添加IIS服务即可.

ii.角色添加完成之后添加功能,这次除了添加WCF下的http激活和非http激活外,还需要添加”网络负载平衡”,也就是NLB功能.

iii.之后,在”运行”中键入:”NLBMGR”即可出现NLB机器的管理窗口,说明功能安装已经成功

2.2.新集群建立

配置步骤:

i.在NLB管理器上面工具栏中点击”群集”->”新建”,会出现如下窗口,在其中的”主机”一栏

中输入当前这台服务器的主机名(例如sup_app_1)或者IP地址(建议输入对公IP例如172.17.0.87),然后点击链接

ii.随后会出现类似如下界面,可以看到本地的两个网卡都将被识别,这时千万注意,选择对公网卡也就是”本地连接”,然后再点击下一步

iii.在接下来出现的窗口中添加集群的虚拟IP,这边的环境由于打算沿用172.17.0.86的IP地址,所以就将172.17.0.86作为虚拟IP填入即可,以及子网掩码255.255.255.0,点击确定.

iv.随后进入设置FQDN的界面,也就是选择集群的操作模式.这里做一个简单的解释: 单播:单播模式是指各节点的网络适配器被重新指定了一个虚拟MAC(由02-bf和群集IP地址组成确保此MAC

的唯一性).由于所有绑定群集的网络适配器的MAC都相同,所以在单网卡的情况下,各节点之间是不能通讯的,这也是推荐双网卡配置的原因之一.为了避免交换机的数据洪水,应该结合VLAN使用.

多播:网络适配器在保留原有的MAC地址不变的同时,还分配了一个各节点共享的多播MAC地址.所以,即使单网卡的节点之间也可以正常通讯,但是大多数路由和交换机对其支持不是太好.

IGMP多播:GMP多播(只有在选中多播时,才可以选择此项),在继承多播的优点之外,NLB每隔60秒发送一次IGMP信息,使多播数据包只能发送到这个正确的交换机端口,避免了交换机数据洪水的产生.

在条件允许的情况下都建议采用双网卡单播的模式.

同时,还要为集群输入一个名称,参考IP规划,输入sup_app_nlb.然后就可以点击下一步了.

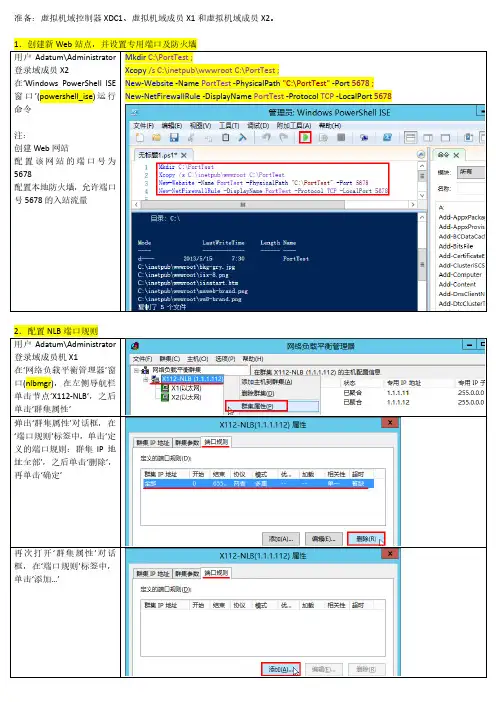

v.最后就是确定端口规则,也就是说需要启用负载均衡的端口号码,这里采用默认的0~65535也就是所有本地端口.随后就可以等待集群聚合完成.当首个节点也就是本地计算机聚合进入集群后,整个创建过程就完成了.

这里特别说明的是,这个界面中,所谓的相似性非常重要,选择”无”即不管访问session的来源,将所有session安照相对均匀的方式分配到集群中的各个节点,也就是说同一个客户机的两个访问请求有可能会分发到两台不同的服务器上.而单一相似性模式则是将来源相同的session始终分发到同一台服务器上,NLB仅仅根据IP地址来分辨来源,这就意味着这种模式下同一个客户端在一次连接工作中所有访问请求都会持续的分发到一台服务器上.

这个模式的选择涉及到了会话状态的保持等等问题,这里不再深入,但是我们配置NLB的初衷在于均衡大数量的客户端的访问压力,所以这里建议选择单一相似性模式.

聚合请注意：聚合nlb前请先停止IIS。都聚合上了以后，分别开动各个服务器IIS。Sam 18:04:48

否则nlb无法进行聚合，原因应该是端口被IIS占用,nlb访问不到

Sam 18:05:25

因为加进集群的tcp和http端口都会改用nlb服务来监听而虚拟ip86的端口才是真正访问的

2.3.将新节点加入已有集群

在第一台主机上完成上述步骤初步建立了一个拥有虚拟IP的集群后,其他机器的操作就是一模一样的加入进已有集群即可.

当然,所有节点主机的网络和软件配置都需要参照第一个节点的方式全部完成,也就是都要分配好对公和私有IP,都要安装IIS角色以及WCF和NLB功能.

准备工作完成后,在节点主机上同样是运行”NLBMGR”进入管理器.

i.上方工具栏,”群集”->”连接到现有群集”,然后在主机栏中输入第一台节点的IP地址.点击

连接.然后可以看到sup_app_nlb集群会被识别出来.点击完成

ii.当连接成功,集群出现在下方导航栏中后,”群集”->”将主机添加到群集”,然后输入当前这台也就是希望加入集群的主机的IP(建议对公IP,例如172.17.0.88)或主机名(例如sup_app_2).点击链接发现当前主机后,同之前的操作选择对公IP,点击下一步,等待聚合完成,然后即完成添加节点的工作

2.4.注意事项

i.以后所有的正常访问均应该指向集群的虚拟IP即172.17.0.86.

ii.出现跨网段不能访问集群虚拟IP的情况请首先联系网络管理员对路由上的ARP表做手工设置,知道虚拟IP和虚拟MAC地址这非常容易.

iii.NLB集群的负载分配方式有自己独立的算法,并且无法人工干预,所以无需过多关注,简单的了解下各个主机节点在系统最繁忙时的压力负载即可.

iv.NLB集群一旦配置完成,通常情况下会随着系统的启动自动启动并寻找已有集群自动聚合.同时基于私有网卡间的心跳通信保证所有主机的可访问.如果发现出现问题主机,改主机将被自动踢出集群,直到恢复正常重新启动聚合回到集群中.这个过程称为收缩.大部分情况下无需人工干预.

v.在NLB管理器中可以清楚的看到所有节点以及集群本身的健康状况:

Φ沙漏:代表正在集群管理器正在更新状态信息,等待即可.

Φ绿色:节点或集群本身状况正常.

Φ黄色:节点被挂起,如果长时间不自动恢复绿色,右键该节点尝试选择”继续”即可.

Φ红色:该节点上的NLB服务被停止,如果长时间不自动恢复绿色,右键该节点尝试”开始”即可.

Φ红色叉:节点异常关闭或者心跳无法通达,重启主机或者查看网络状况尝试解决.

vi.NLB管理器中也可以修改集群的各种配置,主要就是虚拟IP,修改完成后需要等待一定时间同步各个节点的配置,只要网络没有问题这个过程是完全自动的,等待完成后观察所有节点的状态即可,如果出现被挂起后者停止的节点,一般尝试继续或开始服务都能够恢复正常.

vii.Windows下的局域网域或者组机制使得通常无需配置hosts文件,如果万一在不允许组比如默认的workgroup的网络环境下,可以通过编辑所有节点的hosts文件来识别所有主机.一般肯定是用不着的.

viii.Windows 2008的NLB集群不支持虚拟网卡.

配置完NLB集群后,所有节点都要部署上一模一样的中间层应用,部署方法和单台计算机没有任何区别.注意这边是64位操作系统,所以要开启应用程序池的32程序支持,并且最好每个应用程序池限定一个2G的内存使用限制.以后每次中间层版本升级,所有节点都必须进行一模一样的升级操作,负载均衡集群节点间应用差异是致命的.

然后不要忘记在每个节点上都要配置oracle客户端的tnsname.ora文件.

如何查看nlb分机运行（负载分担）情况：

1 运行：perfmon

2 添加计数器：net.tcp

3 观察计数器计数情况，可以看出本台服务器是否分担了流量。
