LoRa技术无线远程抄表应用方案

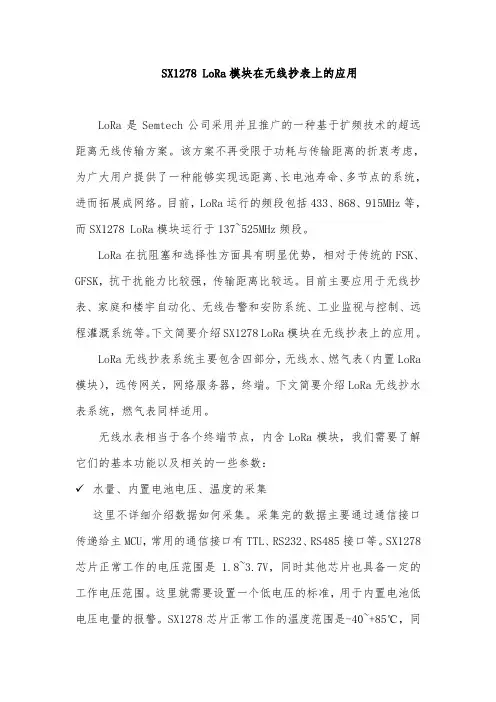

SX1278 LoRa模块在无线抄表上的应用
SX1278 LoRa模块在无线抄表上的应用LoRa是Semtech公司采用并且推广的一种基于扩频技术的超远距离无线传输方案。
该方案不再受限于功耗与传输距离的折衷考虑，为广大用户提供了一种能够实现远距离、长电池寿命、多节点的系统，进而拓展成网络。
目前，LoRa运行的频段包括433、868、915MHz等，而SX1278 LoRa模块运行于137~525MHz频段。
LoRa在抗阻塞和选择性方面具有明显优势，相对于传统的FSK、GFSK，抗干扰能力比较强，传输距离比较远。
目前主要应用于无线抄表、家庭和楼宇自动化、无线告警和安防系统、工业监视与控制、远程灌溉系统等。
下文简要介绍SX1278 LoRa模块在无线抄表上的应用。
LoRa无线抄表系统主要包含四部分，无线水、燃气表（内置LoRa 模块），远传网关，网络服务器，终端。
下文简要介绍LoRa无线抄水表系统，燃气表同样适用。
无线水表相当于各个终端节点，内含LoRa模块，我们需要了解它们的基本功能以及相关的一些参数：水量、内置电池电压、温度的采集这里不详细介绍数据如何采集。
采集完的数据主要通过通信接口传递给主MCU，常用的通信接口有TTL、RS232、RS485接口等。
SX1278芯片正常工作的电压范围是 1.8~3.7V，同时其他芯片也具备一定的工作电压范围。
这里就需要设置一个低电压的标准，用于内置电池低电压电量的报警。
SX1278芯片正常工作的温度范围是-40~+85℃，同理其他芯片也具备一定的工作温度范围。
这里就需要设置高、低温度的标准，用于温度报警。
✓定时上传信息数据的采集并不涉及无线方面的通信，但这些信息需要通过网关上传给网络服务器（网关相当于基站）。
上传的过程就涉及到了LoRa 模块的无线通信。
这时我们需要知道目前SX1278芯片配置的调制方式（SX1278芯片同时支持FSK调制）、工作频率、发射功率、空中速率等。
SX1278芯片可工作在137~525MHz频段，当然这需要不同的硬件电路，当处于休眠模式时，电流小于1uA；处于接收模式时，电流约为15mA；处于发射模式时约为100Ma@20dBm。
lora无线传输方案
lora无线传输方案一、引言无线传输技术在现代社会中扮演着重要的角色。
近年来，随着物联网的兴起，人们对于传输距离更远、耗能更低的无线传输方案的需求也日渐增加。
在这种背景下，LoRa无线传输技术逐渐受到人们的关注。
本文将详细介绍LoRa无线传输方案的特点、原理、应用场景以及未来的发展前景。
二、LoRa无线传输的特点LoRa（Long Range，远程）是一种低功耗广域网（LPWAN）无线传输技术。
相比于传统的无线传输技术，LoRa具有以下几个显著特点。
1. 长传输距离：LoRa技术采用了升空通信链路，能够实现长达数公里的传输距离，远超传统的无线传输技术。
2. 低功耗：由于采用了先进的调制方式和低功耗设计，LoRa无线传输方案在能耗方面表现出色。
这使得它非常适合用于长时间工作的传感器设备，延长了电池寿命。
3. 大容量：LoRa技术支持大规模节点连接和大量数据传输，以满足物联网中海量设备的需求。
4. 强抗干扰能力：在频谱稀缺的环境下，LoRa技术采用了扩频技术，能够有效抵御外界的干扰，提高传输质量与可靠性。
三、LoRa无线传输的原理LoRa无线传输方案基于半双工频率扩展技术，通过信号在时间上和频率上的扩展，实现远距离传输和抗干扰能力。
其传输过程主要包括三个关键环节：节点传输、网关收发和网络服务器。
1. 节点传输：LoRa节点通过LoRa无线模块与传感器设备连接，并将采集到的数据通过LoRa信号传输出去。
2. 网关收发：LoRa网关负责接收节点传输的信号，并将信号转发给网络服务器。
3. 网络服务器：网络服务器负责接收来自多个LoRa网关的信号，并将数据解析、存储、处理和转发到应用服务器。
四、LoRa无线传输的应用场景LoRa无线传输方案在各个领域都有广泛的应用。
1. 物联网：LoRa作为物联网中的重要组成部分，被广泛应用于智能城市、智慧农业、智能家居等领域。
通过LoRa技术，各种传感器设备可以实现实时数据采集和远程控制。
lora方案
lora方案随着物联网（IoT）的快速发展，无线通信技术变得越来越重要。
在这个领域中，Lora方案是一种非常有前景的解决方案。
本文将介绍Lora方案的原理和应用，以及它在物联网中的重要性。
一、Lora方案简介Lora（Long Range）是一种低功耗广域网（LPWAN）协议，专为远距离通信而设计。
它采用了一种低功耗长距离扩频技术，能够在城市和乡村等不同地形环境下提供广域覆盖，实现长达数千米的通信距离。
Lora方案具有以下特点：1. 长距离通信：Lora技术采用了扩频调制和碰撞避免机制，使得信号可以在较长的距离内传输，覆盖范围广。
2. 低功耗：Lora设备使用低功耗的收发器和微控制器，使得终端设备的电池寿命可以达到几年甚至更长。
3. 宽带宽：Lora通信系统可以提供多达100Kbps的带宽，可以支持大量的传感器和终端设备之间的数据传输。
4. 安全性：Lora方案支持加密技术，保证通信数据的安全性和机密性。
5. 开放标准：Lora是一种开放的通信标准，具有良好的兼容性和可扩展性，可以与其他通信系统相互配合。
二、Lora方案的应用Lora方案在物联网领域有广泛的应用。
以下是几个常见的应用场景：1. 城市智能化：Lora技术可以用于城市智能化系统，如智能照明、智能交通、无线抄表等。
通过Lora方案，各种设备可以实现互联互通，提高城市管理和服务的效率。
2. 农业监测：农业领域对气象、土壤和作物等参数的监测要求较高。
Lora技术可以实现农业传感器和控制设备的远程监测和控制，帮助农民提高产量和效益。
3. 物流追踪：在物流行业中，Lora方案可以应用于物品追踪和仓储管理。
通过在货物上安装Lora设备，可以实时跟踪货物位置和状态，提高物流运输的可视化管理。
4. 环境监测：Lora技术可以用于环境监测系统，如大气污染监测、水质监测等。
通过传感器将监测数据传输到远程服务器，可以及时掌握环境状况，为环保工作提供支持。
LoRa无线水表方案完整
LoRa无线水表方案(可以直接使用，可编辑实用优秀文档，欢迎下载）LoRa无线水表抄表系统整个系统包括：无线水表（节点）、远传网关（集中器）、后端服务器（网络服务器），应用终端（PC端/移动端）。
1LoRa无线水表（通信模块）无线水表内置无线通信模块，采集水量，电池电压/温度收集，通过LoRa调制方式，定时上报给网关，并通过网关来接收服务器的配置指令。
1.1基本功能●水量采集；●定时上报（上行通信）；●内置电池电压和温度收集（低电压/电量报警，温度报警）；●磁干扰报警（防止采集模块损坏或读取不准）；●NFC通信（便于移动端信息读取，配置）。
●阀门控制（下行通信）。
1.2相关参数工作电压，工作频率（频率误差），发射功率，调制方式，接收灵敏度，传输速率，可靠通信距离，数据接口（SPI接口），天线阻抗，工作温度/湿度，尺寸，重量，内置电池容量，预期工作时间，通信接口（常用TTL/RS232/RS485）。
范例1：➢一次性电池：3000mAh，可不间断工作12年；➢Sleep 模式：0.6 uA；➢Receive模式：16mA；➢TX模式：100mA；➢水表的无线抄读参数：15分钟主动上报一次，5秒内唤醒进行侦听，接收；➢基本功能：水量，水质读取设置，定时上报。
2LoRa网关（集中器）LoRa网关相当于一个中继，连接前端终端设备（节点）和后端服务器。
网关与服务器通过标准IP连接，而终端设备采用单跳与一个或多个网关通信，均是双向通信。
终端与网关之间的通信是在不同频率和数据传输速率基础上完成的，数据速率选择需要在传输距离和消息时延之间权衡。
由于采用了扩频技术，不同数据传输速率通信不会互相干扰，且会创建一组“虚拟化”的频段来增加网关容量。
LoRaWAN网络数据传输速率范围为0.3 kbps至50 kbps，为了最大化终端设备电池寿命和整个网络容量，LoRaWAN网络服务器通过一种速率自适应（ADR）方案来控制数据传输速率和每一终端设备的射频输出。

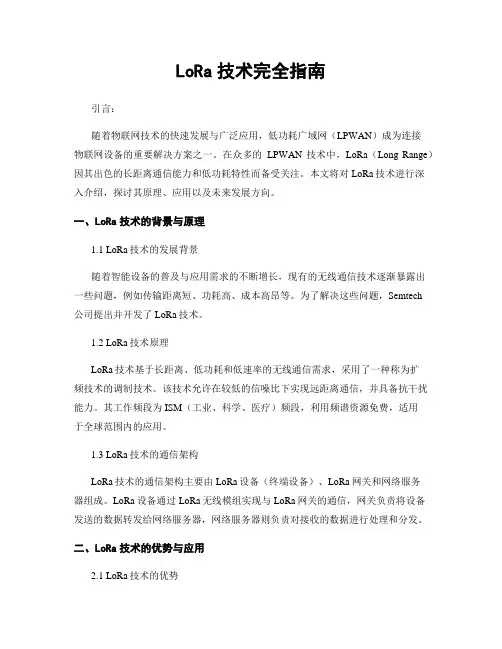

LoRa技术完全指南
LoRa技术完全指南引言：随着物联网技术的快速发展与广泛应用，低功耗广域网（LPWAN）成为连接物联网设备的重要解决方案之一。
在众多的LPWAN技术中，LoRa（Long Range）因其出色的长距离通信能力和低功耗特性而备受关注。
本文将对LoRa技术进行深入介绍，探讨其原理、应用以及未来发展方向。
一、LoRa技术的背景与原理1.1 LoRa技术的发展背景随着智能设备的普及与应用需求的不断增长，现有的无线通信技术逐渐暴露出一些问题，例如传输距离短、功耗高、成本高昂等。
为了解决这些问题，Semtech公司提出并开发了LoRa技术。
1.2 LoRa技术原理LoRa技术基于长距离、低功耗和低速率的无线通信需求，采用了一种称为扩频技术的调制技术。
该技术允许在较低的信噪比下实现远距离通信，并具备抗干扰能力。
其工作频段为ISM（工业、科学、医疗）频段，利用频谱资源免费，适用于全球范围内的应用。
1.3 LoRa技术的通信架构LoRa技术的通信架构主要由LoRa设备（终端设备）、LoRa网关和网络服务器组成。
LoRa设备通过LoRa无线模组实现与LoRa网关的通信，网关负责将设备发送的数据转发给网络服务器，网络服务器则负责对接收的数据进行处理和分发。
二、LoRa技术的优势与应用2.1 LoRa技术的优势LoRa技术具有以下几个显著的优势：（1）长距离通信能力：相比于传统无线通信技术，LoRa能够在城市环境中实现5到10公里的通信距离。
（2）低功耗特性：LoRa设备采用了低功耗设计，使得其在电池供电条件下能够实现长时间的工作。
（3）强抗干扰能力：LoRa技术采用扩频技术，可以有效抵抗传统通信干扰，更好地适应环境变化。
（4）自组织网络：LoRa技术支持自组织网络，可灵活扩展和部署，适用于不同规模和复杂度的网络拓扑。
2.2 LoRa技术的应用领域LoRa技术应用广泛，包括但不限于以下领域：（1）智能城市：LoRa技术可以用于城市监测、智能照明、停车管理等领域，实现城市的智能化管理。
LoRa模块行业应用方案
LoRa模块行业应用方案一、LoRa模块介绍LoRa模块是一种基于LoRa扩频技术的嵌入式无线数据传输模块，利用LoRa网络为用户提供无线数据传输功能。
LoRa模块采用高性能的工业级芯片，实现数据透明传输功能；低功耗设计，最低功耗小于2uA；提供多路I/O，可实现数字量输入输出，可实现模拟量采集脉冲计数等功能。
二、LoRa模块特点1.超长距离通信，实测通信距离>11.5Km，业界领先四信LoRa模块，采用LoRa调制技术，四信集多年物联网无线通信经验进行二次研发，实测通信距离>11.5Km，完美解决了小数据量在复杂环境中的超远距通信问题，为各行业物联网应用提供有力的无线通信组网保障。
2.超低功耗，休眠电流<1.8uA传输距离与功耗，是无线通信的两难选择。
四信综合应用发射功率多级可调、多级休眠、空中唤醒等多重低功耗技术，在超低功耗下实现超长距离传输。
在电池供电应用中优势明显。
3.出色的抗扰特性，数据传输更可靠采用前向纠错技术，待传输数据序列中增加冗余信息，数据传输进程中注入的错误码元在接收端会被及时纠正。
信道冲突检测，解决节点数据并发丢包问题，极大提高了链路鲁棒性。
4.模块空中升级、极大提高项目管理效率可远程修改、配置、升级模块。
技术人员无需亲临项目现场，就可对实现远程维护，节省人工成本，极大提升管理效率。
5.超高的接收灵敏度，达到惊人的-148dBmLoRa调制技术对信号进行独有的频谱扩宽处理，接收灵敏度达到惊人的-148dBm，可应用在远距离传输及可靠性要求极高的场合。
6.组网容量大、组网灵活、低成本，大型项目部署优势明显LoRa网络可以接上万点的组网，可据项目需要灵活增减数量，扩展性好。
模块成本低，免通信费，运营成本低。
7.易嵌入、接口全，二次开发方便体积小，只有1元硬币大小，提供了多种形式的天线连接方式，灵活嵌入嵌入各种设备。
四信封装了复杂LoRa底层协议，客户只需通过串口就可以透传应用数据。
lora无线抄表方案
lora无线抄表方案随着科技的不断进步，传统的手动抄表方式已经无法满足现代社会对能源消耗的监控和管理需求。
因此，无线抄表技术应运而生。
其中，Lora无线抄表方案成为了目前应用最广泛的一种解决方案。
本文将介绍Lora无线抄表方案的原理、优势以及实际应用情况。
一、方案原理Lora（Long Range）是一种低功耗、宽信道、长距离传输的无线通信技术。
它采用了扩频技术和前向纠错编码技术，能够在低功耗的情况下实现远程的通信传输。
在抄表方面，Lora无线抄表方案通过将传感器装置与Lora模块进行连接，实现实时、自动的数据采集和传输。
二、方案优势1. 稳定可靠：Lora无线抄表方案采用了扩频技术，可以有效抵抗干扰，保证数据传输的稳定和可靠性。
即使在复杂的环境中，也能够保持良好的通信质量。
2. 节能环保：Lora无线抄表方案具有低功耗的优势，传感器装置可以长时间工作，减少了更换电池的频率，从而降低了维护成本。
同时，远程抄表避免了人工抄表的需求，减少了排放的尾气，对环境更加友好。
3. 高效便捷：Lora无线抄表方案实现了自动化的数据采集和传输，大大提高了抄表的效率和准确性。
抄表员无需亲临现场，只需在一定范围内接收信号即可完成抄表工作，减少了人力资源的浪费。
三、实际应用情况Lora无线抄表方案在水表、电表、燃气表等能源抄表领域得到了广泛的应用。
以水表抄表为例，Lora无线抄表方案利用Lora通信模块将水表数据实时传输到数据中心。
抄表员无需进入用户住宅，只需在一定范围内接收水表发出的信号即可完成抄表工作。
这不仅提高了抄表效率，也为用户提供了更便捷、精确的消费信息。
此外，Lora无线抄表方案还被应用于智能家居、智能农业等领域。
通过Lora无线抄表方案，用户可以随时随地通过手机或电脑对数据进行监控和管理，实现了对能源的实时控制。
结论总之，Lora无线抄表方案以其稳定可靠、节能环保、高效便捷的优势，成为了现代能源抄表的首选方案。
LoRa无线模块怎么使用？它又哪些优势和特性呢？
LoRa无线模块怎么使用？它又哪些优势和特性呢？LoRa无线模块的传输距离比传统的FSK、GFSK远，穿墙能力也比较强。
那么LoRa无线模块一般应用在哪些领域，有什么优势特性?一、LoRa无线模块的应用LoRa无线模块可应用在无线遥控遥测、远程抄表、安防系统、工业数据采集、家庭自动化遥测、无线数传通信、门禁系统、机器人控制等。
二、LoRa无线模块的优势特性●LoRa TM扩频调制跳频技术，抗干扰性超强●接收灵敏度高、低功耗，通信传输距离远●综上所述，LoRa无线模块具有通信距离远、低功耗、灵敏度高、抗干扰性强的优势，一般应用在机器人控制、安防系统等领域。
三、LoRa无线模块怎么使用？●同时LoRa技术在物联网发展中占据着重要位置，因其易于建设和部署，成为当前普遍应用的物联网专用网络通信技术。
近几年，因LoRa技术成熟度处于当先地位，还有LoRa传输距离远，功耗低，抗干扰性强的特性，使得LoRa模块的应用十分广泛。
今天，和大家分享一下LoRa无线模块怎么用，并对通信距离可以传输多远，能否解决复杂中环境中的超远距离通信的问题做个分析。
●我们拿到模块后，先把将6PIN端子线焊接到模块的正确接点，注意：使用恒温电烙铁焊接温度不超过340ºC，每个引脚焊接时间不超过2S。
●焊接完成后，将端子线的另一端连接对应接口的电平转接板，并将电平转接板的USB头插入电脑USB口连接PC端。
●下载安装USB驱动程序和PC配置软件。
●此时lora无线模块切换到配置模式(短路帽短接为配置模式，拔下短路帽为通讯方式)。
●双击打开参数配置软件。
●右击电脑-设备管理器-端口(COM和LPT)查看COM口。
●挑选相应的COM口，点击OPEN后，PC会读取相连模块的参数信息并在窗口中显示出来对应的型号和版本信息。
●通过PC界面修改模块的相关参数，如：工作频段、收发信道，空中通信速率，发射功率;串口波特率、数据位、停止位、奇偶效验位;NET ID，NODE ID等，点击SET按钮对模块进行设置，设置成功PC软件会弹出OK的提示对话框。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LoRa技术无线远程抄表应用方案
抄水表的方案有很多种技术可以实现，目前主要有有线抄表和无线抄表两大类别。
在各种抄表技术中，无线抄表技术是比较容易被接受的，因为不需要现场布线，安装方便维护更新简单。
但一些无线技术也存在着一些应用上的问题，如FSK距离短、穿透力差、无线信号不稳定，GPRS又太耗电。
LoRa技术的出现为抄表应用解决了传输距离、网络信号和耗电等问题。
基于LoRa技术的抄表系统解决了这一系列的难题。
智能燃气表、水表、电表等智能表系统是由嵌入LoRa模块的设备、LoRa网关/基站和系统管理平台组成。
智能表的数据定时传给LoRa模块，并将此数据通过LoRa无线网络汇总到LoRa网关/基站，然后LoRa网关/基站将LoRa无线数据转化成TCP/IP网络数据，再通过运营商网络和Internet公网，最终将数据传送到系统管理平台。
基于LoRa的远程抄表系统，不仅具有易嵌入、组网容量大、低功耗等优点，而且四信LoRa无线模块接收灵敏度高其接收灵敏度高达-140dBm，穿墙通信能力强，实测通信距离>11.5Km，完美解决了小数据量在复杂环境中的超远距通信问题，达到行业领先水平。
智能水表应用平台主要功能介绍：
抄表管理(设置，小区、水厂管理等)
产品生命周期管理(测试、安装、追溯)
运营管理(监控、升级、记录等)
数据可视化(统计、查询、图表、报表)
用LoRa技术的智能水表能准确、快速采集记录居民的实时用水数据，提高了工作效率，保证服务质量。
在用水高峰期间，用户用水信息系统可对区域用水状况进行全面监控、均衡调度，进而有效地的保障企业生产和居民生活用水。
相关产品介绍：
●采用高性能工业级无线模块
●高性能工业级多通道LoRaWAN基站/网关射频芯片
●标准以太网和WIFI接口，可直接连接以太网设备和WIFI设备
●支持LoRaWAN网络协议无线数据传输功能
●WIFI支持WEP,WPA，WPA2等多种加密方式，MAC地址过滤等功能
●采用完备的防掉线机制，保证数据终端永远在线
●支持LinkWAN协议，对接LinkWAN平台
F8L10GW基站是一种基于LoRaWAN协议的无线通信网关/基站，接入各类应用节点的LoRaWAN终端，采集到的信息通过3G/4G或有线以太网方式传送到云端服务器。
该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供1个以太网LAN，1个WIFI接口，支持WIFI无线配置管理和在线升级，支持GPS定位，支持220V市电、POE供电、太阳能、直流电源等方式供电。
F8L10GW基站符合标准的LoRaWAN协议，适用于符合标准LoRaWAN的终端和Network Server。
该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
