远程抄表系统方案设计

远程抄表系统设计方案目录一、系统概况 (5)二、远程抄表系统方案 (6)三、总的系统构成 (9)四、产品实物图 (10)五、DCGLW2-TQ201R型无线采集器 (10)六、远程抄表管理中心软件说明 (10)一、系统概况随着供电自动化以及城乡电网改造的不断深入，涉及到千家万户和用电大户的电能量管理和抄表计费已成为电力部门关心和重视的热点问题，尽管目前已有通过各种有线，红外，无线等通讯方式，对电能量进行管理和各种表计数据进行抄录，但在具体应用和项目实施过程中，都遇到数据抄录不稳定，施工困难，费用高昂等问题。

我公司长期从事电力自动化，GPRS远程数据通讯等产品的研制和开发，针对目前电力部门电能量管理和表计数据抄录，远程编程、校时存在的问题，提出了GPRS远程电能量管理和表计数据抄录系列方案，采用先进的计算机网络技术和无线数据通讯技术，完成各种数据和控制信号的双向传输。

本系列方案在同龙电、三星、恒通、威胜、浩宁达、华立、ABB、斯伦贝谢的产品配套使用，以及电力自动化项目改造过程中，获得用户广泛好评。

我公司采用了业内最先进的GPRS技术、及主研制的三级自动中继路由电台、与国内多家电表厂家合作推出了基于GPRS远程抄表系统，有着性能可靠、运行费用低廉、功能齐全的优点。

已经在国内多家电业局开通运行，反映良好。

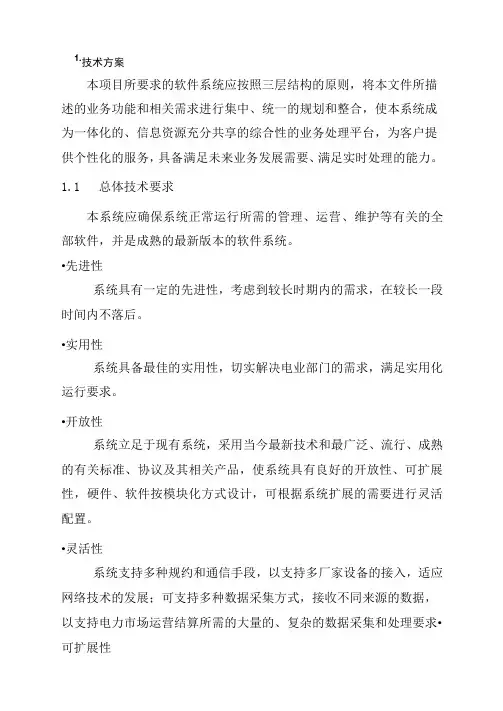

二、GPRS远程抄表系统方案GPRS远程抄表系统是针对电表的抄表工作而设计的一个大规模的远程抄表通讯网络系统。

它溶合了业内最先进的GPRS技术，结合了本公司多年来GPRS远程抄表的经验，以及多年来的GPRS数据传输经验，是一套造价及运行费用低廉、组网方便、可扩展性强的大型GPRS远程抄表系统。

该系统由中心数据后台计算机、中心后台软件、中心数据库服器、GPRS服务器、DCGL321-ZPG8201型电能采集终端、带RS485接口的电能表、以及手抄器。

该GPRS远程抄表系统适用于对一个城市区域或城市小区的电表进行全自动远程抄表管理。

该系统具有组合灵活，扩充方便的特点，从而满足了用户的需求，真正地实现了智能网络抄表的科学管理。

该GPRS远程抄表系统是我公司根据当前电量使用和管理现状而开发的自动化管理系统，该系统突破了传统管理模式：人工抄表，手工输入计算机，再进行核算和收费的模式。

而是利用无线网络进行底层数据传输（读表和控制）,这一技术的应用使工程的实施和维护变得非常简便、容易，同时构建系统的成本又可相对降低。

管理中心的计算机可根据抄收到的原始数据，按需求产生相应的图表和统计报表，作为管理和计划调度的研究依据，另外也可与银行实行联网收费，从而从根本上解决了电费收缴工作自动化程度低，中间环节多，缴费不及时等问题。

1、采用新兴的GPRS作为各个区域之间的数据传输通道，使数据传输更快。

GPRS采用先进的无线分组技术,将无线通信与因特网紧密结合，带您跨入无线互联网的崭新时代。

GPRS的引入，无需更换手机号码，不会影响原有手机、原有业务的使用；她作为一种先进的、全新的无线网络承载手段，全面提升无线数据通信服务。

GPRS在GSM基础上发展起来的一种分组交换的数据承载和传输网络，与原有的GSM 相比，具有时尚前卫，令人耳目一新的优势：永远在线：只要激活GPRS应用后，将永远保持在线，不存在掉线问题；类似于一种无线专线网络。

✍按量计费：虽然可以保持永远在线，但不必担心费用问题；因为只有产生通信流量时才计费。

她是一种面向使用的计费，计费方式更加科学合理。

目前传输1000个字只需要3分钱。

✍快速登录：全新的分组服务，无需以往长时间的拨号建立连接过程。

✍自如切换：话音和数据业务可以切换使用，电话上网两不误。

✍高速传输：GPRS最高理论传输速度为171.2kbps，目前使用GPRS可以支持56Kbps 左右的传输速率。

系统采用高兼容性设计，各种电表均匀可抄收。

如电子式电表、民用电表、工业用电表。

三、总的系统构成如图所示：客户查询端Internet网络数据管理中心GPRS网络GPRS网络Internet网络IP服务器1 2 3采集终端抄表系统端四、产品实物图：DCGLW2-DP201R型无线采集器DTS/DSS三相电子式电能表带485通讯五﹑DCGLW2-DP201R型无线采集器1﹑用途和功能与适用范围：1.1﹑用途DCGL321-ZPG8201型电能采集终端是GPRS远程集中抄表系统中的组成设备，完成实时采集多达16个复费率电能表的电能量信息，进行存储并通过内部GPRS将数据发送给后台服务器,从而完成向上一级的数据传送.实现现代化的城市居民用电管理。

1.2﹑主要功能和特点·通过GPRS传输、设定参数。

·单相交流供电,缺相正常工作。

·具有编程锁定功能，防止非法修改系统参数。

·IAP系统升级功能，实现远程系统升级。

·自带系统时钟及非易性EEPROM数据存储。

·具备红外接口，可设定或读取数据。

·具备按键，现场可抄读电量及参数。

·性能稳定，功耗低。

·采用高阻燃塑料外壳。

·具有低电压检测和看门狗电路。

1.3﹑适用范围本采集终端适用于极限环境温度为-30℃~+75℃,相对湿度不超过85％的地区。

本产品其各项技术符合国家标准DL/T698-1999。

2﹑规格和主要参数：·规格：可采集和传输16只电能表的用电量数据。

·一般工作电压AC 220V，频率50Hz，单相制。

·工作电压：AC 175~265V 工作频率：50Hz±5% ·功耗：≤3W/5VA/户（通信状态）≤0.3W/0.5VA/户（非通信状态）·环境条件：工作温度：-30℃~+75℃相对湿度：≤85%·停电数据保存有效期：30年·485总线通信3﹑主要结构：DCGLW2-DP201R型电能采集终端采用金属外壳，控制电路，485总线。

采集终端加有防止非授权人员操作的措施，盖用螺钉固定，并可加铅封。

4﹑工作原理：采集终端的RS485接口与单相电能表的RS485接口相接，采集终端将采集到的电能表用电数据通过GPRS上传到后台服务器。

初装或更换采集终端和电能表时必须由手掌机通过红外对采集终端初始参数设置，采集终端编号、和它所连的电能表的路号、电能表表号、表常数、表底数，MCU将写入EEPROM中。

5﹑安装和架设·安装尺寸图3·DCGLW2-DP201R型电能采集终端一般安装在居民小区每栋楼房用户电表集中的电表箱内。

垂直挂置，空气中无腐蚀性气体。

·采集终端电源采用的是单相制的接法。

参照下图的接法，采集终端的电源线接入AC 220V，接线图如下:·为了安全，工程安装人员必须先把要安装采集终端的电网变压器开关关闭，以确保工程安装人员的人身安全。

·正确安装完毕后，打开电网变压器开关，仔细观察采集终端是否运行正常，正常情况下工作指示灯亮。

6﹑运输与贮存:·采集终端的运输和存贮不应受到剧烈的冲击，小心轻放，且按包装箱上“向上”﹑“防潮”的要求放置。

·贮存环境温度为-35℃~70℃,相对湿度不超过85％的地区，空气中无腐蚀性气体。

六、远程抄表管理中心软件说明1．软件概述1.1功能概述远程抄表中心软件是远程自动抄表系统的主要中心管理平台，Windows界面，安装和操作简单方便。

通过管理平台可以建立远程集中器及自动抄表用户的信息档案；通过电话线或无线通讯与远方集中器连接，可以下载集中器的用户表信息，实现远程自动抄表、远程设置、校时，对远程电能表进行远程监视；通过与掌上电脑相连，实现数据的下载和上报；通过管理平台可以查询、分析、打印抄表数据；可按多种方式进行数据导出，实现了与EXCEL等软件的无缝集成，并且可以与供电局用户管理信息系统接口，完全能够满足用户对抄表数据的各种需求。

1.2功能框图(见图1)1.3开发平台使用Delphi 6.0 开发。

2．运行平台2.1操作系统Windows XP、WIN 7、Windows NT、Windows 2000等。

2.2硬件环境CPU为I3以上，2G内存及以上，500G硬盘。

2.3数据库系统Access等。

2.4网络环境使用企业内部网络，本系统支持在网络环境下运行。

3．功能说明图1 功能框图3.1数据管理3.1.1 全抄电能表数据完成对全抄电能表数据的查询、删除、数据导出等功能。

3.1.2 指定抄收电能表数据完成对指定抄收的电能表数据的查询、删除、数据导出等功能。

3.1.3 用户月电量完成对用户月电量的查询、故障电能表的手工输入、提取下月用户电量等功能。

3.1.4 用户操作记录查询、删除、转出用户的历史操作记录。

3.2 远程RCU3.2.1 远程通讯测试手工发送命令，测试远方通讯部分。

3.2.2 远程RCU连接完成对远程RCU的连接，实现对远程RCU的设置，校时、表址下载和对电能表的抄收。

3.3 自动抄表系统自动按照用户的设置，在指定的时间点和时间间隔抄收指定的集中器上用户电能表读数。

3.4 抄表机管理将系统数据文件下载给抄表机，同时将抄表机数据上报到中心管理软件的数据库中。

3.5 档案管理实现对操作用户的档案、集中器档案、用户档案、换表情况的管理和维护。

4. 系统文件组织结构整个系统所有文件分目录存放，目录结构如下：\GP20.exe ：存放执行程序\FC201J.mdb ：存放数据库\Config.ini ：存放配置文档5.软件安装5.1安装将装有远程抄表中心管理软件的光盘（或软盘的第一张盘）插入驱动器中，运行SETUP.EXE文件，然后按照安装程序的提示即可。

5.2 删除在‘控制面板’中选择‘添加/删除程序’，选择所要删除的程序‘远程抄表系统’，系统自动完成程序的删除，不要手工删除目录。

5.3重装系统重装步骤与安装步骤一样，系统重装时将覆盖所有系统文件和数据文件，因此，在重装之前，请务必将原有\DATA目录下的所有数据文件备份，重装完成后将原有的\DATA目录下数据文件覆盖新装的\DATA 目录。

5.4初始化系统完成安装后在使用之前必须完成初始化设置工作，初始化内容详见《系统设置》。

6.操作说明6.1用户主界面6.2功能介绍1、建档案点击“新增”后，下方的编辑框为空，编辑框中输入档案，后点击“保存”。

2、修改档案选种要修改的档案，在对应的编辑框中修改后点击“保存”。

3、删除档案选种要删除的档案，点击“删除”。

4、通信方式进入系统后，请选择通信方式。

若在主界面中选择TCP单选框后，单击“GPRS配置”,弹出GPRS 配置对话框.在对应的对话框中输入相应的内容，点击“连接”，显示连接成功后，点击“注册”。
