【化学】初三化学图像题 金属及酸碱盐反应技巧(很有用)及练习题
【化学】初三化学图像题金属及酸碱盐反应技巧(很有用)及练习题一、化学图像题金属及酸碱盐反应的图像1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．在部分变质的NaOH溶液中滴加稀盐酸B．O2的溶解度受温度影响的变化曲线C．等质量的Mg粉和Fe粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化【答案】B【解析】【详解】A.由于部分变质的氢氧化钠中含有碳酸钠，而放入盐酸后先要与氢氧化钠反应生成氯化钠和水，故开始后在反应的过程中无气体产生，氢氧化钠反应完全后盐酸会与碳酸钠反应生成二氧化碳直至反应结束气体质量不会变化，图像正确，不符合题意；B.由于气体的溶解度随温度的升高而降低，所以该图像应该是一条下降的曲线，图像错误，符合题意；C.镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些(图像更陡一些)，由于金属与酸反应生成氢气的质量＝×金属的质量金属化合价金属的相对原子质量，所以同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，图像正确，不符合题意；D.由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能无限的接近7，图像正确，不符合题意。
故选B。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
故选：B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
3．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是A．B．C．D．【答案】C【解析】【详解】A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。
故选C。
4．常温下，往盛有一定量液体甲的烧杯中逐渐加人固体乙并充分搅拌。
如图所示中横坐标工表示固体乙的质量，纵坐标y表示烧杯中的某物理量（见下表）。
下列实验与图像对应关系合理的是甲乙yA稀盐酸氧化铜溶液的质量B水氢氧化钠溶液的质量C饱和石灰水生石灰溶质的质量D硝酸银溶液铜粉溶质的质量A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、稀盐酸和氧化铜反应生成氯化铜和水，化学方程式为：CuO+2HCl=CuCl2+H2O，反应后溶液的质量逐渐增大，稀盐酸完全反应后，溶液质量不变。
图像与事实不相符；B、氢氧化钠易溶于水，溶液质量=氢氧化钠质量+水质量，氢氧化钠溶于水后溶液质量逐渐增大，饱和后溶液的质量不变，图像与事实不相符；C、生石灰与水反应生成氢氧化钙，反应过程中放出热量，氢氧化钙的溶解度随温度的升高而减小，生石灰加饱和石灰水中，由于水的消耗，溶质不断减小，反应结束后，温度下降，溶质增大，但比原来的溶质质量小，图像与事实不相符；D、硝酸银溶液与铜粉反应生成硝酸铜和银，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据化学方程式可知，每64份质量的铜能生成216份质量的银，反应过程中溶质的质量不断减小，完全反应后溶液质量不变，图像与事实相符。
故选D。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
5．下列图像不能正确反映其对应关系的是A．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发) B．加热一定质量的高锰酸钾C．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C 、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。
故选A 。
6．某溶液可能含有盐酸、硫酸、硝酸钠、氯化铜中的一种或几种，为了探究其组成，向一定质量的该溶液中逐滴加入氢氧化钡溶液，生成沉淀的质量与所加氢氧化钡溶液的质量之间的关系如图所示。
下列相关说法正确的是A ．该溶液一定含有盐酸、硫酸、氯化铜，可能含有硝酸钠B ．反应过程生成的沉淀一定有氢氧化铜，可能有硫酸钡C ．该溶液一定含有盐酸、氯化铜，可能含有硝酸钠D ．到达 b 点时所消耗氢氧化钡溶液中溶质的质量是 17.1g【答案】C【解析】【分析】【详解】A 、曲线起点不是从0点出发，而是从a 点出发，说明0-a 段没有沉淀产生，则滴加的氢氧化钡与酸反应，且不可能是硫酸，因为硫酸钡不溶于酸，所以该溶液一定含有盐酸，一定没有硫酸，a-b 段有沉淀生成，则溶液中一定有氯化铜，氢氧化钡与氯化铜反应生成氢氧化铜沉淀，无法证明是否有硝酸钠，A 不正确；B 、通过以上分析，反应过程生成的沉淀一定有氢氧化铜，不可能有硫酸钡，B 不正确；C 、通过以上分析，该溶液一定含有盐酸、氯化铜，一定没有硫酸，可能含有硝酸钠，C 正确；D 、到达 b 点时产生的沉淀质量为9.8g ，设与氯化铜反应的氢氧化钡溶液中溶质的质量为X 。
2222 Ba(OH)+CuCl=BaCl+Cu(OH)17198X9.8g171X =989.8gX=17.1g与氯化铜反应的氢氧化钡溶液中溶质的质量为17.1g，但还有与盐酸反应的氢氧化钡，所以到达 b 点时所消耗氢氧化钡溶液中溶质的质量必然大于17.1g，D不正确。
故选C。
7．向烧杯中逐滴加入X溶液至过量，生成沉淀或气体的质量与加入X溶液的质量关系符合如图的是选项烧杯中的物质X溶液A稀HCl和Na2SO4BaCl2溶液B Cu和Fe稀HClC稀H2SO4和MgCl2NaOH溶液D NaHCO3和K2SO4稀HClA．A B．B C．C D．D【答案】C【解析】【分析】分析图象，滴加X到一定量时才有气体或沉淀产生，说明刚开始时X与某种物质反应不产生气体或沉淀。
【详解】A、往稀HCl和Na2SO4混合溶液滴加BaCl2溶液，产生硫酸钡不溶于稀盐酸，沉淀曲线从0点出发，逐渐增大到一定量，不符合题意；B、往Cu和Fe混合固体滴加稀HCl，铜不与稀HCl反应，铁能与稀HCl反应，产生氢气，气体曲线从0点出发，逐渐增大到一定量，不符合题意；C、往稀H2SO4和MgCl2滴加NaOH溶液，NaOH溶液先与稀硫酸反应生成硫酸钠和水，没有气体和沉淀产生，硫酸反应完后，NaOH溶液再与氯化镁反应，生成氢氧化镁沉淀和氯化钠，沉淀曲线与图示相符合，符合题意；D、往NaHCO3和K2SO4混合液滴加稀HCl，K2SO4溶液不与稀HCl反应，而NaHCO3溶液能与稀HCl反应，生成氯化钠、水和二氧化碳气体，气体曲线从0点出发，逐渐增大到一定量，不符合题意。
故选C。
8．下列图像能正确反映所对应叙述关系的是A．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系B．t℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量分数与加入硝酸钾质量的关系C．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系D．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加入量的关系【答案】D【解析】【分析】【详解】A 、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO 2Cu+CO ↑。
从方程式可知，生成物中含有铜单质，固体的质量一定不为0。
A 错误；B 、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。
所以加入的硝酸钾无法继续溶解，溶质质量分数不变。
B 错误；C 、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：2442Zn+H SO ZnSO +H ↑=。
由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。
C 错误；D 、硫酸能与氢氧化钠反应生成硫酸钠和水，硫酸铜能与氢氧化钠反应生成氢氧化铜和硫酸钠。
【化学】初中化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)及解析
【化学】初中化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。
氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。
A正确；B、该图像中，横坐标是金属的质量。
产生相同质量的氢气，消耗锌的质量比铁多。
故应该是硫酸与铁的反应的曲线先达到拐点。
B错误；C、铜和硝酸银反应生成硝酸铜和银。
反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。
根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。
C正确；D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。
D正确。
故选B。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
初三化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)
初三化学图像题金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图象能正确反映其对应关系的是（）A．向等质量的Zn和Fe中分别加入过量的稀硫酸B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．D．向一定量的BaCl2溶液中逐滴加入稀硫酸．【答案】A【解析】【详解】A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。
故选A。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。

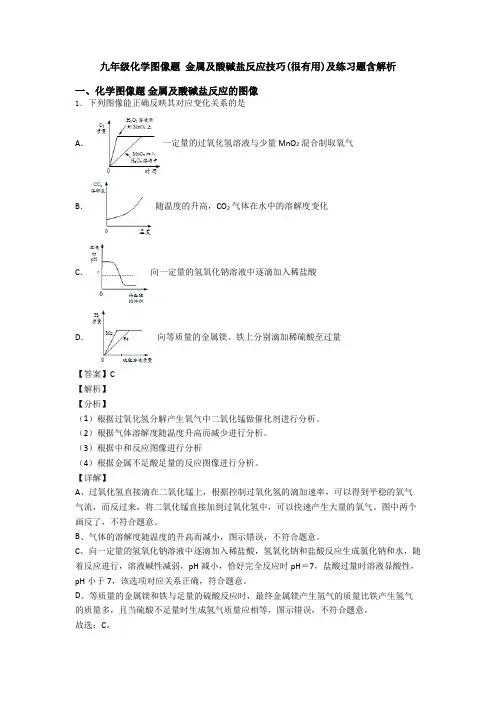

九年级化学图像题 金属及酸碱盐反应技巧(很有用)及练习题含解析
九年级化学图像题金属及酸碱盐反应技巧(很有用)及练习题含解析一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映其对应变化关系的是A．一定量的过氧化氢溶液与少量 MnO2混合制取氧气B．随温度的升高，CO2气体在水中的溶解度变化C．向一定量的氢氧化钠溶液中逐滴加入稀盐酸D．向等质量的金属镁、铁上分别滴加稀硫酸至过量【答案】C【解析】【分析】（1）根据过氧化氢分解产生氧气中二氧化锰做催化剂进行分析。
（2）根据气体溶解度随温度升高而减少进行分析。
（3）根据中和反应图像进行分析（4）根据金属不足酸足量的反应图像进行分析。
【详解】A、过氧化氢直接滴在二氧化锰上，根据控制过氧化氢的滴加速率，可以得到平稳的氧气气流，而反过来，将二氧化锰直接加到过氧化氢中，可以快速产生大量的氧气。
图中两个画反了，不符合题意。
B、气体的溶解度随温度的升高而减小，图示错误，不符合题意。
C、向一定量的氢氧化钠溶液中逐滴加入稀盐酸，氢氧化钠和盐酸反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH＝7，盐酸过量时溶液显酸性，pH小于7，该选项对应关系正确，符合题意。
D、等质量的金属镁和铁与足量的硫酸反应时，最终金属镁产生氢气的质量比铁产生氢气的质量多，且当硫酸不足量时生成氢气质量应相等，图示错误，不符合题意。
故选：C。
2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
中考化学初中化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)
中考化学初中化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像不能正确反映对应变化关系的是A．一氧化碳和过量的氧气在密闭容器中完全反应B．等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应C．等质量CaCO3分别与足量相同浓度的稀盐酸反应D．在密闭容器中镁条与充足氧气反应时，固体的质量随时间变化【答案】D【解析】【详解】A、一氧化碳和过量的氧气在密闭容器中完全反应产生二氧化碳，分子总数逐渐减小，待反应完全后，分子总数不变，也不为零；故选项正确，但不符合题意；B、等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应，镁产生的氢气多，镁的金属活动性大于锌，镁产生的氢气快；故选项正确，但不符合题意；C、等质量CaCO3分别与足量相同浓度的稀盐酸反应产生的二氧化碳质量相等，粉末状碳酸钙产生的气体快；故选项正确，但不符合题意；D、在密闭容器中镁条与充足氧气反应时，产生固体氧化镁，则固体的质量逐渐增大，待反应结束后，固体质量不变；故选项错误，但符合题意；2．下列图像分别与选项中的操作相对应，其中合理的是A．分别向相等质量的锌、铁中加入等质量分数的盐酸B．高温煅烧一定质量的石灰石C．向室温下的饱和石灰水中加入生石灰D．向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸【答案】A【解析】【分析】【详解】A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。
所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。
A正确；B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。
完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。
B错误；C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。
过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。
但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。
【化学】九年级化学图像题 金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)
A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的反应；故选项错误；
B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误；
C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；
B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；
C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；
D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
D． 用等质量氯酸钾分别制取氧气
【答案】D
【解析】
【详解】
A、稀硫酸足量，两种金属完全反应，锌比铁活泼，反应速率快，等量硫酸和足量金属反应生成氢气质量相同，当酸足量时最终铁和稀硫酸反应生成氢气多，该选项对应关系正确；
B、二氧化锰在过程做催化剂，由于氯酸钾分解为氯化钾和氧气，导致固体总质量在减少，所以二氧化锰的质量分数增加，起点不是零，该选项对应关系正确；
【详解】
A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不变，故A不正确；
B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确；
C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制取氧气，最终生成氧气质量相等，故C不正确；

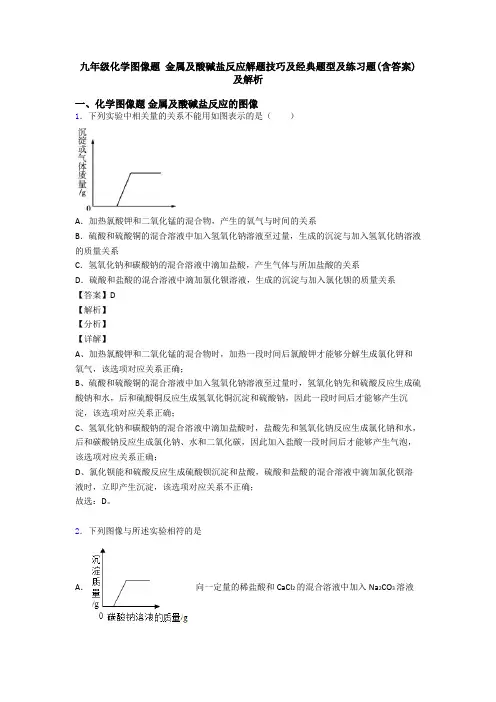

九年级化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)及解析
九年级化学图像题金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列实验中相关量的关系不能用如图表示的是（）A．加热氯酸钾和二氧化锰的混合物，产生的氧气与时间的关系B．硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量，生成的沉淀与加入氢氧化钠溶液的质量关系C．氢氧化钠和碳酸钠的混合溶液中滴加盐酸，产生气体与所加盐酸的关系D．硫酸和盐酸的混合溶液中滴加氯化钡溶液，生成的沉淀与加入氯化钡的质量关系【答案】D【解析】【分析】【详解】A、加热氯酸钾和二氧化锰的混合物时，加热一段时间后氯酸钾才能够分解生成氯化钾和氧气，该选项对应关系正确；B、硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，因此一段时间后才能够产生沉淀，该选项对应关系正确；C、氢氧化钠和碳酸钠的混合溶液中滴加盐酸时，盐酸先和氢氧化钠反应生成氯化钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，因此加入盐酸一段时间后才能够产生气泡，该选项对应关系正确；D、氯化钡能和硫酸反应生成硫酸钡沉淀和盐酸，硫酸和盐酸的混合溶液中滴加氯化钡溶液时，立即产生沉淀，该选项对应关系不正确；故选：D。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
初三化学图像题 金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)及解析
初三化学图像题金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像中有关量的变化趋势与对应叙述关系不正确的是A．表示在等质量的铁粉和锌粉中分别加入足量浓度相等的稀硫酸B．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气C．金属与一定量的稀硫酸反应，金属M比金属N活泼D．用等质量氯酸钾分别制取氧气【答案】D【解析】【详解】A、稀硫酸足量，两种金属完全反应，锌比铁活泼，反应速率快，等量硫酸和足量金属反应生成氢气质量相同，当酸足量时最终铁和稀硫酸反应生成氢气多，该选项对应关系正确；B、二氧化锰在过程做催化剂，由于氯酸钾分解为氯化钾和氧气，导致固体总质量在减少，所以二氧化锰的质量分数增加，起点不是零，该选项对应关系正确；C、活动性越强的金属，反应速率越快，由图可知，M金属用的时间少，而N金属用的时间多，所以M的金属活动性大于N，该选项对应关系正确；D、等质量氯酸钾制得的氧气的质量相同，与是否加入催化剂无关，该选项对应关系不正确。
故选D。
2．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。
初三化学图像题 金属及酸碱盐反应解题技巧(超强)及练习题(含答案)及解析
初三化学图像题金属及酸碱盐反应解题技巧(超强)及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
故选D。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。
(化学)九年级化学图像题 金属及酸碱盐反应的基本方法技巧及练习题及练习题(含答案)含解析
（化学）九年级化学图像题金属及酸碱盐反应的基本方法技巧及练习题及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。
镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。
故选B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列关系曲线不能正确反映其对应变化关系的是A．加热KCIO3和MnO2固体混合物B．向Ca（OH）2溶液中不断地滴加水C．向Ca（OH）2溶液中通入CO2至过量D．等质量的镁粉与铁粉分别跟足量的稀盐酸反应【答案】D【解析】【分析】根据催化剂的特点、稀释氢氧化钙溶液，溶液的pH值逐渐减小，但是氢氧化钙无论如何稀释都是碱性溶液、氢氧化钙和二氧化碳反应生成碳酸钙，碳酸钙和水、二氧化碳反应生成碳酸氢钙以及镁比铁活泼，且相同质量时镁比铁生成的氢气多来进行分析即可。
(化学)九年级化学图像题 金属及酸碱盐反应技巧(很有用)及练习题含解析
（化学）九年级化学图像题金属及酸碱盐反应技巧(很有用)及练习题含解析一、化学图像题金属及酸碱盐反应的图像1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。
下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。
故选C。
2．分析下列实验图像，得到的结论正确的是A．双氧水溶液制氧气，a未使用催化剂，b使用了催化剂B．某温度下，向饱和石灰水中加入生石灰，则y轴可以表示溶质的质量分数C．分别向足量且等质量的盐酸中加入铁粉、锌粉，则曲线b代表的是加入锌粉的情况D．溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体，则最终两溶液质量相等【答案】C【解析】试题分析：解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，A、双氧水溶液制氧气，使用催化剂可以加快化学反应速率，但产生的氧气质量不变，故a表示使用催化剂，b 表示未使用了催化剂，错误，B、向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体，由于氧化钙固体会与水反应，放热使温度升高，溶解度降低，溶质质量分数减少，待温度下降，溶解度又升高，溶质质量分数又升高至原数值，错误，C、根据化学方程式：Zn+2HCl=ZnCl2+H2↑中Zn与H2的质量关系为65:2，Fe + 2HCl=FeCl2+H2↑中Fe与H2的质量关系为56:2，表示相同质量的金属，铁与盐酸反应产生的氢气质量更大，这样溶液中跑掉的质量更大，溶液质量增加更大，故则曲线b代表的是加入锌粉的情况，正确，D、根据溶解度曲线，两者物质的溶解度随温度的变化趋势不同，故溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体质量不相等，故最终两溶液质量不相等，错误，故选C考点：图像题的解答3．向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量。
