汇流箱作业指导书
汇流箱调试指导书
太阳能光伏发电系统——直流汇流箱调试作业指导书编制：日期：编号：1、主题内容及适用范围本作业指导书讲述了光伏系统中汇流箱的调试工艺及要求，适用于光伏系统中汇流箱的调试。
2、引用标准SJT 11127-1997 《光伏(PV)发电系统过电压保护-导则》GB/T18479-2001 《地面用光伏（PV）发电系统概述和导则》GB 50150—91 《电气装置安装工程电气设备交接试验标准》DL 5009.1—92 《电力建设安全工作规程》GBJ232-82 《电气装置安装工程施工及验收规范》3、调试准备电气设备调试前的准备工作，是安装工程中的一项重要工作，不但关系着安装工作的顺利进行，同时也影响安装质量，因此，在电气设备调试前必须做好施工准备工作，通常应做好以下几项工作。
3.1调试前应详细熟悉设计图纸3.1.1弄清设计图的设计内容，对图中选用的电气设备和主要材料等进行统计。
3.1.2调试前必须熟悉设计规范和设备技术文件的有关规定。
如有关国家部颁发的有关安装技术规范、质量标准以本部门有关规定。
3.2工器具准备万用表、摇表、电缆剪、改锥等。
3.3人员安排专业技术人员（或电工）2-3人。
3.3 防护、安全准备绝缘手套、绝缘鞋。
4、调试操作要求4.1概述汇流箱调试质量优劣影响整个光伏系统的质量，因此有必要制定一套合理可行的调试工艺标准，作为提高和保证工程质量、安全生产及运行使用的基础。
本施工作业指导书是根据国家颁布的相关标准，结合本企业特点，并参照有关技术资料编制。
随着科学技术的不断发展，新技术、新工艺、新材料、新设备将会不断出现，这样对电气设备安装调试也将提出新的要求，今后在实际工作中逐步总结经验，进一步修改和完善。
4.2适用范围一般光伏系统安装调试工程。
4.3 调试工艺标准及要求4.3.1核对产品型号、参数是否正确，是否与设备匹配。
4.3.2 外观检查①各种标识是否齐全；②元器件是否裂纹、残缺、损坏；③各接线端子连线是否规范、牢靠；④绝缘部分是否损坏。
汇流箱安装作业指导书
汇流箱安装施工方案报审工程名称：中民投同心200MWp光伏发电项目IV、V标段编号：NTX1-NXET-SZLB33-DQ-004本表由施工单位填写，经监理单位批复后，建设单位、监理单位、施工单位各保存一份中民投同心200MWp光伏发电项目IV、V标段汇流箱安装施工方案编制：审核：批准：能辉电力科技年月日目录1、工程概况2、施工准备3、主要机具4、主要作业条件5、汇流箱施工安装6、汇流箱机械安装注意事项7、汇流箱电器安装注意事项交流汇流箱安装施工方案一、工程概况中民投同心200MWp光伏发电项目于回族自治区市同心县。
同心县位于回族自治区中南部，是中部干旱带核心区，东与环县相邻，南与市接壤，西与海原县相邻，北与中宁、红寺堡接壤。
全县总面积4662.16平方公里，辖7镇4乡2个管委会171个行政村，总人口39. 8万人，其中：回族人口34.16万人，占85.8 %，是全国建制县中回族人口比例最高的县，著名的回族之乡。
同心县境，银武高速，G109（北藏）国道，省道银平公路，惠平公路，盐平公路穿越而过，已形成四纵五横的公路网，交通便利。
工程由中国民生投资股份投资建设，工程建设规模为200MWp，主要任务是发电。
本工程建成后通过110kV出线并入电网，建设期为7个月，计划2015年9月底建成投产。
生产运行期为25年。
本次招标针对光伏电站光伏区招标，不包括升压站及接入系统。
二、施工准备1、材料要求：箱体应有足够的机械强度，周边平整无损伤，；箱各种器具应安装牢固，导线排列整齐、压接牢固；有产品合格证明书（证）。
2、绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证明书（证）。
3、其它材料：电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框，软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。
应符合设计要求。
三、主要机具：手电钻、钻头、钢卷尺、剥线钳、兆欧表、万用表、平口改锥和梅花改锥等。
四、施工作业条件：支架系统已安装完成。
汇流箱使用手册
京仪绿能JINGY1 RENEWABLE ENERGYJYHL-8IN光伏阵列汇流箱使用手册北京京仪绿能电力系统工程有限公司北京京仪绿能电力系统工程有限公司• JYHL-8IN-201004 •版本:1.0目录1. 符号解释............................................................... 1.2. 安全说明............................................................... 2.3. 简介................................................................... 3.3.1. 供货范围.......................................................... 3.3.2. 型号说明..........................................................4.3.3. 铭牌..............................................................4.4. 系统结构............................................................... 6.4.1. 内部结构.......................................................... 6.4.2. 保险丝等级........................................................ 7.4.3. 直流断路器等级.................................................... 7.5. 安装与使用............................................................. 8.5.1. 安装前检查........................................................ 8.5.2. 需要使用的安装工具及零件 (8)5.3. 机械安装.......................................................... 9.5.3.1. 外型尺寸..................................................... 9.5.3.2. 基本安装要求................................................. 9.5.3.3. 机箱的开启与关闭 (10)5.4. 电气接线及步骤 (11)5.4.1. 对外接线端子介绍 (11)5.4.2. 端子大小与连接线径 (12)5.4.3. 对外接线操作步骤 (13)5.5. 更换保险丝 (15)6. 技术数据 (16)7. 附录 (17)7.1. 质量保证 (17)7.2. 联系我们 (17)1. 符号解释为了更好的使用本手册，请仔细阅读以下符号说明此符号标识对于如果不当操作则可能对用户的安全产生危险和（或）可能造成重大硬件损坏的注意事项或者说明。
汇流箱出货检验指导书.
汇流箱出货检验作业指导书1、目的：为检验人员明确成品的品质质量要求，确保交付的产品满足客户的质量要求，防止未检验或未经验证合格的产品流入顾客手中。
2、范围：适用于本公司所需要出货的成品检验。
3、定义：3.1. OQC：出货质量控制。
4、职责：4.1. 品质部：负责产品出货检验。
4.2. 计划部：负责通知品质部、仓库有出货要求。
4.3. 仓管员：负责出货产品的清点、分箱、码箱、装车等。
5、作业内容：当接到计划部的出货单，仓管员依据出货单对产品数量进行清点，并按要求高度码放产品、放置护角板、绑保护膜、打包装带。
OQC 人员依据出货单进行现场检验，具体作业内容有：5.1检验前准备工作5.1.1清理干净检验台面及周边环境；5.1.2准备好检验工具；5.1.3准备好产品工艺图纸、抽样标准、检验规格书、检验报告、合格样品及限度样品等。
5.2包装检查：5.2.1 核对外通箱上的丝印和标签内容是否正确，是否与出货单的内容一致；5.2.2 核对外箱的数量以及产品数量是否与出货单一致；5.2.3 核对外箱的封箱是否完整；5.2.4 核对外箱是否有破损、变形、受潮、脏污、离层、断裂等不良现象；5.2.5 核对外箱是否按要求摆放在卡板上，包括外箱的摆放层数，每一层的摆放方法，以及外箱是否在卡板的中间等；5.2.6 核对外箱码放高度是否超出1.8m （不含卡板），卡板四角及最上层两顶边是否放置护角板，有否保护膜进行固定。
5.3开箱检查：5.3.1每一批产品按抽检标准抽箱核对实物与出货单要求是否相符合，箱内的实物与外箱上的标签所标识的内容是否相符合；5.3.2 核对的项目包括：数量、丝印、编号、生产日期、箱数、出货日期、检验状态等；5.3.3检验项目包括箱内说明书、标签、数量、包装袋是否符合客户要求。
5.3.4 所有尾数箱，必须开箱核对数量，核对无误方可出货。
5.3.5开箱检查时，在《汇流箱出厂检验报告》注明编号、以便追踪。
汇流箱安装作业指导书
海南州50MWp光伏并网电站项目汇流箱安装接线作业指导书编制：审核：批准：中国水利水电第四工程局海南州光伏电站项目部2012年10月1适用范围此作业指导书适用于光伏区的汇流箱安装施工。
2编制依据GB/T 19939—2005 光伏系统并网技术要求GB/T 19964—2020 光伏发电站接入电力系统技术规定（征求意见稿）GB *****-201* 《光伏电站施工标准》（征求意见稿）适用范围IEC 62446:2020 并网光伏发电系统文件、试运行测试和检查的大体要求西北电监局（西电监办[2020]165号）西北区域光伏电站并网治理暂行规定3作业前应做的预备及必需具有的条件参加作业人员的资格及要求（包括人员品级及数量、人员考核、人员责任和权限）。
作业所需工具及仪器、仪表和准确度的要求。
作业原材料及半成品质量要求。
3.4 汇流箱的规格、类型各项设计标准符合标准要求有出厂合格证。
3.5 检查汇流箱，如有表面损伤、变形及松动等问题，应及时进行修整、校正等处置，合格后才能进行安装。
3.6 作业环境应达到的条件。
安装前检查，在技术协议书中会对汇流箱的防护品级，元器件的品牌和型号做出相应的要求，安装前应进行检查；通过远程运输和现场保管应付箱内元器件及连线进行检查，是不是存在破损和松动现象。
4 要紧工具配置测量仪器选用安装设备选用名称功能名称功能一字螺丝刀紧固螺钉十字螺丝刀紧固螺钉力矩扳手紧固螺栓扳手紧固螺栓斜口钳修剪线扣线扣绑扎线缆卷尺测量距离角尺测量距离万用表测量电压热风机热缩电缆指套绝缘胶带包扎裸线电钻钻孔手套安装时佩戴辅材制作电缆接线头5作业程序、方式、内容汇流箱安装：关于汇流箱的安装，依照设计的汇流箱布置及连接示用意进行安装，每1MWp共安装汇流箱16台。
5.2 汇流箱的固定安装依照图纸实施，将汇流箱安装在光伏支架上指定位置，用螺栓拧紧，安装进程轻抬轻放，幸免划伤油漆；应保证汇流箱安装水平幸免歪斜。
打开柜门（如以下图）。

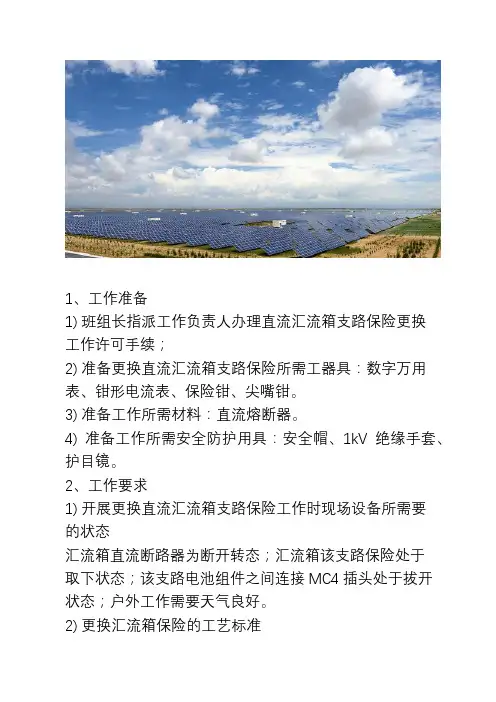

光伏汇流箱保险作业指导书
1、工作准备1) 班组长指派工作负责人办理直流汇流箱支路保险更换工作许可手续；2) 准备更换直流汇流箱支路保险所需工器具：数字万用表、钳形电流表、保险钳、尖嘴钳。
3) 准备工作所需材料：直流熔断器。
4) 准备工作所需安全防护用具：安全帽、1kV绝缘手套、护目镜。
2、工作要求1) 开展更换直流汇流箱支路保险工作时现场设备所需要的状态汇流箱直流断路器为断开转态；汇流箱该支路保险处于取下状态；该支路电池组件之间连接MC4插头处于拔开状态；户外工作需要天气良好。
2) 更换汇流箱保险的工艺标准（1）更换的支路保险必须质量合格；（2）插接好的支路保险要处于卡槽正中间；（3）卡接好的保险要与卡槽充分接触，接触面应该最大；3) 工作当中的安全风险及注意事项（1）触电；戴1000V绝缘手套。
（2）锐器割伤；工作时戴防护工作手套。
（3）碰撞伤害；正确佩戴安全帽。
（4）紫外线灼伤；穿长袖工作服，涂抹防晒霜。
（5）植物刺伤；穿长袖工作服，涂抹防晒霜、工作鞋，并不得将衣袖、裤腿卷起。
（6）蚊虫咬伤；穿长袖工作服，涂抹防晒霜、工作鞋，并不得将衣袖、裤腿卷起。
3、布置安全措施1) 断开直流防雷汇流箱直流断路器；戴1000V绝缘手套防止触电。
2) 取下电池组件对应的该支路正负极保险；戴护目镜、使用保险钳防止触电及弧光。
3) 拔开该电池组件对应的公共MC4插头；戴护目镜、使用绝缘尖嘴钳防止弧光。
4、工作的流程1) 在汇流箱处测量该支路保险下侧接线端子处无电压。
拧下线缆时注意要做好标记。
2) 测量该支路进线电缆无短路情况。
做好线缆的标记，以免搞混正负极。
3) 插接新更换的汇流箱支路保险。
将线拧下时注意做好标记，以免接线时混淆。
4) 插接该支路组件公共处MC4插头。
将通讯线缆进行标记，以免搞混AB线。
5) 合上该汇流箱内直流断路器。
将拧下的螺栓、垫片、弹垫归集在一起避免丢失。
6) 测量该支路电流正常。
注意需要将汇流箱安装的横平竖直，螺丝紧固。
太阳能光伏汇流箱操作说明
PVS-16M光伏阵列汇流箱使用手册合肥阳光电源有限公司 ● PVS-16M-3A-C-Ver10-200910 ● 版本:1.0目录1. 符号解释 (1)2. 安全说明 (2)3. 简介 (3)4. 基本结构 (4)5. 安装与使用 (5)6. 技术数据 (11)7. 附录 (12)7.1. 质量保证 (12)7.2. 联系我们 (12)合肥阳光电源有限公司PVS-16M16汇流箱使用手册11. 符号解释为了更好的使用本手册，请仔细阅读以下符号说明。
警告!此符号标识对于如果不当操作则可能对用户的安全产生危险和(或)可能造成重大硬件损坏的注意事项或者说明。
说明! 此符号标识使得系统良好工作所需的重要注意事项。
合肥阳光电源有限公司PVS-16M16汇流箱使用手册22. 安全说明安装前请仔细阅读本手册，若未按本手册中的说明进行安装而出现设备损坏，本公司有权不进行质量保证。
警告！所有的操作和接线请专业电气或机械工程师操作。
警告！ 安装时，除了接线端子外，请不要动机箱内部的其它部分。
警告！ 所有的操作和接线必须符合所在国和当地的相关标准要求。
警告！白天安装光伏组件时，应用不透光的材料遮住光伏组件，否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。
合肥阳光电源有限公司3.简介对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。
本公司的光伏阵列防雷汇流箱系列产品就是为了满足这一要求而特别设计的，可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。
使用光伏汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成1个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器后输出，方便了后级逆变器的接入。
建议用户在安装及使用时遵守必要的安全规范，为了保证人身安全与降低危险性，用户需要遵守手册中提到的安全措施。
直流汇流箱检修作业指导书
光伏电站汇流箱检修作业指导书目录简要作业流程图 (3)一．范围 (4)二．本指导书涉及的文件、技术资料和图纸 (4)三．各工序注意事项 (4)四．汇流箱巡回检查 (6)五．检修、维护要求 (7)六. 汇流箱内部结构介绍 (7)七．汇流箱检修作业标准 (8)简要作业流程图一．范围为了统一规范直流汇流箱检修工作的操作方法及维护要求，确保定期维护质量符合产品要求，特编制本文件。
本文件适用于光伏电站直流汇流箱检修维护工作。
二．本指导书涉及的文件、技术资料和图纸直流汇流箱安装，操作与维护手册三．各工序注意事项3.1 准备工作中需要注意的事项3. 1.1 参加维护的人员进行安全教育和技术培训，达到上岗条件。
3. 1.2 作业组成员的着装要符合规定、精神状态是否良好。
3. 1.3 开工前工作负责人要进行安全交底、技术交底，做好危险点分析。
3. 1.4 办理维护工作票及危险点分析票，确认工作票所列安全措施是否正确、完备的执行。
3. 1.5 参加维护的人员必须熟悉本作业指导书，并能熟记熟背本次维护的维护项目，工艺质量标准等。
3.1.6 参加本维护项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.2 维护过程中需要注意的事项3.2.1 每天检查工作班成员着装是否符合规定、精神状态是否良好。
3.2.2 工作前运维人员需要检查个人防护用品。
3.2.3 工作前确认设备已完全断电，各可能来电测均有明显断开点。
3.2.4 维护人员要熟悉作业环境，避免碰伤和滑倒。
3.2.5 使用工具合适、力度适中，防止打滑伤及人身及其它部位。
3.2.6 在容易损伤的部件上，铺垫干净的毛毡或用白布裹好。
3.2.7 所带的常用工具、仪表应认真清点，绝不许遗落在设备内。
3.3 验收过程中需要注意的事项3.3.1 严格执行验收制度，保证不遗留任何事故隐患。
3.3.2 验收时注意工作环境，以防滑倒。
3.4 试运过程中需要注意的事项3.4.1 设备初次运行时，人员要远离设备，严防设备部件损坏后伤人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汇流箱精维护
1.1 范围
本文件规定了无锡隆玛科技股份有限公司汇流箱精维护流程和作业要求。
表1 部件信息
1.2 人员配置及工期要求
表2 检修人数及工期
1.3 工器具
表3 工器具清单
1.4 检修材料
表4 材料清单
1.5 作业流程与质量监督点
图1 作业流程图
1.6 作业步骤
1.6.1 常规检查
a）外观是否整洁，电缆牌是否有脱落现象，汇流箱内是否出现凝露。
b）检查光伏汇流箱内熔断座的螺丝是否有松动，如出现松动的现象请及时锁紧。
c）检查每路光伏板的输入线连接是否可靠，如出现接头松动、断开的现象请及时固定。
d）检查汇流箱安装是否牢靠，是否密封，锁扣是否锁紧。
e）检查汇流箱通信功能和显示功能是否正常（H点），应能显示通道电流、防雷器当前工作状态等。
1.6.2 监控模块检查及维护
检查监控模块装置运行正常，显示电流、电压值是否正常，若监控模块损坏，则更换步骤如下：
1.6.3 保险丝检查及维护
检查保险丝是否有烧毁现象。
若保险丝烧毁，需要更换保险丝，则步骤如下：
a）用尖嘴钳将保险丝夹出。
b）万用表测量保险丝是否通断。
c）用尖嘴钳夹着保险丝插入熔断器座。
d）送电后，用钳形表测量更换回路是否有电流。
1.6.4 断路器检查及维护
检查断路器是否无烧毁、跳闸现象。
若断路器损坏，需要更换断路器，步骤如下：
a）断开直流柜断路器。
b）测量汇流箱断路器下端正负极出线无电压。
c）用内六角扳手拧开两个铜排螺丝和两个断路器出线螺丝。
d）十字螺丝刀拧开断路器的四个固定螺丝。
e）按拆除步骤重新将断路器更换上。
1.6.5 高压导轨电源检查及维护
检查高压导轨电源是否正常，若高压导轨电源损坏，更换步骤如下：
a）分别向两边拔出电源模块上下端接插件。
b）电源模块下端有一个红色卡扣，用小一字螺丝刀向下抵出，拿下电源模块。
c）更换电源，上下端接插件插紧。
d）闭合熔断器座，万用表测量电源模块下端是否有24V直流电源输出。
e）断路器闭合。
1.6.6 防雷器检查及维护
检查防雷器是否无击穿，若防雷器击穿，需要更换防雷器，步骤如下：
a）十字螺丝刀拧开防雷模块上端正极、负极、接地三根线螺丝，拔出左下角遥信接线。
b）防雷模块下端有一个白色卡扣，用小一字螺丝刀向下抵出，取下防雷模块。
c）更换防雷模块，根据防雷模块上标示将正极、负极、接地三根线拧紧，插好左下角防雷遥信触点。
1.6.7 正极熔断器检查及维护
检查正极熔断器无底座烧毁，无接线松动，若正极熔断器底座损坏，更换步骤如下：
a）取出保险丝，十字螺丝刀拧松坏的熔断器上端螺丝。
b）一字螺丝刀将熔断器下端卡扣抵开。
c）更换熔断器座，插入保险丝。
1.6.8 负极熔断器检查及维护
检查负极熔断器无底座烧毁，无接线松动，若负极熔断器底座损坏，更换步骤如下：
a）取出保险丝，十字螺丝刀拧松所有熔断器上端螺丝。
b）用开口扳手将负极汇流铜排与断路器下端连接螺丝拧开。
c）取出汇流铜排。
d）更换坏的熔断器底座。
e）插入负极汇流铜排。
f）负极汇流铜排与断路器下端铜排用螺丝拧紧。
