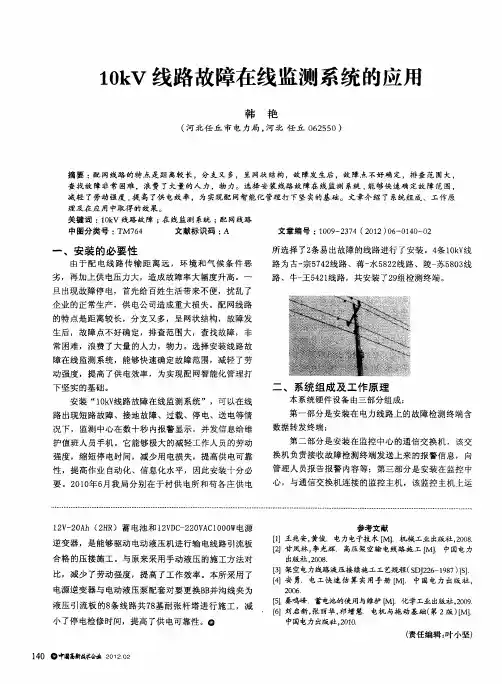

10kV线路故障在线监测系统的应用
三 、 应 用 效 果
“ ０ Ｖ 路故障在 线监测系 统 ”是利 用Ｇ Ｍ ｌｋ线 Ｓ 无线
数据 传输 网，在调度 室建立Ｇ Ｍ Ｓ 数据 处理平 台，不仅
监控计算机或维护运行人 员查看手机短信 ，便 准确知 道故障线路 ，大大缩短 了故障判别 时间，减 少了现场 值班员处理故 障分析 时间，可 以抽 出时间处理 别的事
第二部分是安装在监控 中心的通信交换机，该交 换机 负责接 收故障检测终端发送上来 的报警信息 ，向 管理人员报 告报警 内容等 ；第三部分是安装在监控中
心 ，与通信交换机连接 的监控主机 ，该监控主机上运
ｌ Ｖ ２ Ａ （ Ｈ ）蓄 电池 和１ Ｖ Ｃ ２ ０ Ａ ｌ ０ ￣ ２一 ０ｈ ２ Ｒ ２ Ｄ 一 ２ Ｖ Ｃ ０ ０ｔ 电源 逆变器 ，是能够驱动 电动液压机进行输 电线路引流板
在线监测系 统，实现 电力线路故障数据的实时、可靠 传输 ， 出现 故障在３ 分钟 内主 站软件页 面显示 具体故 障点 ，并在 管理人 员的手机 上显 示具体故障点，一年 内５ 故障只 需 １ 分钟就可 明确故障位 置 。这样 大大 起 ０ 提高 了电力线路安全运行 水平 ，有力地 保障了 电力线
障 在线监测系统 ，能够快速确定故障范围，减轻 了劳 动 强度 ，提 高了供 电效率 ，为实现配 网智能化 管理打
下坚 实的基础。 安装 “ ０ Ｖ １ｋ 线路故障在线监测系统 ”，可以在线
二、 系统组成 及工作原 理
本 系 统硬 件 设 备 由三 部 分组 成 ：
路 出现短路故障、接地故障 、过载 、停 电、送电等情
【 ５ 】秦鸣峰 ．蓄电池的使 用与维护 【 ．化学工业出版社 ， ０ ． Ｍ］ ２ ９ ０
电力线路故障监测系统
电力线路故障监测系统“电力线路故障监测系统”是利用太阳能电池供电，通过无线公网3G/GPRS/EDGE/CDMA1X通信传输方式，对电力线路的远程视频、微气象、杆塔倾斜、防盗报警、覆冰等线路情况进行监测并上传至监控中心，在监控中心不仅看到现场图像，还可以通过各项监测采集的数据实时分析、诊断和预测线路运行状态，采取适当的措施以消除、减轻险情，保证电力线路的安全、稳定运行。
客户可根据电力线路监测的需求选配如下子系统：1、电力线路远程视频在线监测子系统；2、电力线路微气象在线监测子系统；3、电力线路杆塔倾斜在线监测子系统；4、电力线路覆冰在线监测子系统；5、电力线路绝缘子泄漏电流在线监测系统；6、电力线路导线（金具）温度在线监测系统；7、电力线路风偏、舞动、弧垂在线监测系统；深圳市特力康科技有限公司电力线路远程视频在线监测系统是利用先进的图像数据采集压缩编解码技术、超低低功耗技术、3G无线公网数据传输技术、太阳能及蓄电池供电技术、电子低温环境加热技术、监控中心服务器软件管理技术，能够对恶劣环境中运行的高压电力线路的运行状况进行全天候、实时监测，可有效减少由于线路周围建筑施工（危险点）、导线覆冰、风偏舞动、线路大跨越、导线悬挂异物、塔材被盗等因素引起的电力事故。
系统以动态视频实时监控的直观方式，可使管理人员第一时间了解监测点的现场信息，可针对突发的异常情况采取适当的手段予以人工干预，将事故的发生率或事故危害降至最低。
并可通过人工请求方式（无人值守时通过定时和条件触发两种方式）实现异常状况下的图片抓拍或视频连续摄像，达到24小时全天候监测的目的，大大减轻巡视人员的劳动强度，提高线路安全运行水平，为线路运行单位提供直观可靠的线路安全信息。
电力线路远程视频在线监测系统的组成及主要功能：电力线路远程视频在线监测系统，采用高清摄像机和低功耗视频主机以及供电系统组成，系统可以实现对现场杆塔、导线、绝缘子、金具等的运行情况，对线路覆冰、舞动、微风振动周边通道环境情况，包括施工、树木生长等情况的实时监控。
输电线路在线监测系统的设计与实现
输电线路在线监测系统的设计与实现随着电力系统的不断发展和社会对电能质量的要求越来越高，输电线路的安全运行以及故障及时处理成为了十分重要的问题。
传统的电力线路监测方法主要依靠人工巡检，工作效率低、监测覆盖面窄以及存在漏检等问题。
开发一种可靠、高效的输电线路在线监测系统变得尤为重要。
本文将结合目前的技术水平，设计一种在线监测系统，并讨论其实现方案。
一、系统设计方案1.1 监测参数输电线路运行中存在多种可能的故障和隐患，因此在线监测系统需要监测的参数也较多，主要包括：电流、电压、温度、湿度、风速、线路振动以及机械应力等。
这些参数的监测可以有效地发现输电线路的异常情况，为及时排除故障提供数据支持。
1.2 数据传输在线监测系统需要将采集到的数据传输至监控中心或者云端服务器进行实时处理和存储。
为了保证数据传输的稳定和可靠，可以采用有线或者无线的通信方式，比如使用光纤、微波通信等技术。
1.3 数据处理传输过来的监测数据需要进行处理和分析，以便及时发现线路的异常情况。
数据处理可以采用机器学习算法、故障模式识别算法等技术，通过建立合理的数学模型，提高线路异常情况的识别精度。
1.4 报警系统当在线监测系统发现线路出现异常情况时，需要及时向操作人员发出警报。
报警系统可以采用声音、光纤、短信等多种方式，以确保相关人员在第一时间能够了解到故障情况。
1.5 动作控制在线监测系统还需要具备一定的动作控制功能，当监测到线路出现异常情况时，可以自动执行相关的控制命令，以减小事故对系统的影响。
2.1 传感器在线监测系统的核心是数据的采集，而数据的采集需要依靠各类传感器。
对输电线路来说，可以选择电流传感器、电压传感器、温度传感器、湿度传感器、风速传感器等多种传感器。
这些传感器需要具备高精度、高可靠性、抗干扰能力强等特点。
三、系统性能评估为了验证设计和实现的在线监测系统的有效性，需要对其进行性能评估。
性能评估主要包括以下几个方面：3.1 系统稳定性在线监测系统需要具备较高的稳定性，能够稳定地运行在各种环境条件下。
数字故障指示器、故障定位及在线监测(控)系统
架空线路：采用太阳能电池板供电
电缆系统：采用开口CT取电
六、数据采集器的创新点
白天的充电电压
锂电池电压 晚上的充电电压
Hale Waihona Puke 从主站监测到的数据采集器的电池电压和充电电压曲线图
六、数据采集器的创新点
4. 每台数据采集器最大可配置30只数字故障指示器，单方向通讯距离最大可达到1公里。 5. 可连接两台同杆架设的开关，实现了开关位置和储能状态信号采集、开关合分闸控制 等功能。 6.提供本地无线和远程无线“在线”维护手段。 数据采集器的“四遥”定义： 遥信：指示器动作信号、开关位置等信号主动上报和远传，并可被实时召唤和读取。 遥测：线路负荷电流、短路动作电流、接地尖峰电流、接地动作电流、线路对地电压、 电缆头温度、后备电池和充电电压、温度等主动上报和远传，并可被实时召唤和读取。 遥控：遥控指示器翻牌复归、开关合闸分闸等。 遥调：在线调整指示器和采集器的参数。
八、短路、接地二合一数字故障指示器LPK1-A、1-C、1-E简介
适用于110V以下中性点不接地或者经消弧线圈接地系统的架空线路，同时检测 接地、短路故障并给出指示。带自取电、本地无线设置参数和遥控复归。 1、短路故障判据（内嵌无线模块，可在线修改参数） （1） 线路上电：电流≥3A（或10A） or 电压≥3kV（30秒以上） （2） 速断或过流启动：0～700A/0～9.99S（在线可设） ，或者自适应负荷电 流的过流突变判据（请浏览LPK0-A产品）。1-A（110kV）为0～4000A/0～9.99S （在线可设） （3） 线路停电：电流≤3A（或10A） 并且 电压下降70%（10秒钟内） 2、接地故障判据（内嵌无线模块，可在线修改参数） （1） 线路上电：电流≥2A and 电压≥3kV（30秒以上） （2） 接地暂态电流增量：≥30A（在线可设） （3） 接地相电压下降比例：≥30%（在线可设） （4） 接地相电压下降时间: ≥60S （在线可设） （5） 接地相总电流：≥2A 3、三相电缆接地故障判据（1-E） （1） 零序电流速断或过流启动（两段式）：0～100A/0～9.99S（在线可设）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力线路故障远程在线监测系统
（BHS-ZN）
技术说明书
使用说明书
北京华人时创科技发展有限公司
一、概述
电力部门有专门负责巡线的工作人员，这些巡线人员除了平时按规定巡查线路外，还要在线路发生故障后寻找故障点，及时排除故障。
但电力配网线路结构复杂，分支众多，所以巡线人员寻找故障点很困难。
为了彻底解决问题，我们应电力部门要求，并在其支持下开发了电力线路故障远程在线监测系统（BHS-ZN ）。
电力线路故障远程在线监测系统可安装在电力、油田、化工等行业的输配电线路上，用于在线监测线路运行及故障情况。
故障传感器分布悬挂在传输线路上需要悬挂的位置（如：各分支处、各事故多发段等）。
在线路出现短路故障、接地故障、断电、送电等情况下，将采集的数据传送回监测中心，监测中心在计算机上显示故障位置，同时将故障信息同步发送到有关人员（如主任、队长、班组长、现场工人）的手机中。
二、系统组成
它包括信息处理中心和故障传感器，其中信息处理中心包括工控机、系统管理软件和信息处理终端，每套故障传感器包括一个信息采集终端和3个指示器（具有信息采集发射功能）。
图1：电力线路故障远程在线监测系统示意图
三、系统功能
本系统以故障检测技术为核心，采用多种通信手段使输电线路故障监测形成一个完整的网络系统，能够对电力线路（架空线路、电缆线路）进行实时监测，是一套具有远程传输能力的可分布监控、集中管理、即时通知型的智能化故障管理系统。
图2：电力线路故障远程在线监测系统功能原理图
●故障传感器
故障传感器主要工作是正确的判断电力线路短路、接地等故障，并及时把故障信息远传到信息处理中心。
所传回的信息不仅包括故障点的位置信息，还包含故障点处电压、电流、相位、频率等相关信息，为故障的进一步分析提供可靠的依据。
注：故障检测原理
短路故障检测：线路故障突变电流大于一定数值
线路电流归零
接地故障检测：接地相电压降低
电容电流大于一定数值
●数据处理中心
信息处理终端主要负责接收故障传感器发回的故障信息，简单处理、打包后通过串口上传到工控机。
系统管理软家接收上传的信息后，把上传的数据进行记录、处理，按照各类故障的不同处理流程，进行故障的事件记录、数据发布、自动告警、日志编辑等工作。
同时，工控机将处理后的信息下传到信息处理终端，信息处理终端及时的把故障信息通过发短信的方式通知相关的管理人员。
在工控机上实时显示当前的网络状态
发生故障后工控机上显示故障点并记录故障信息
发生故障后按规定向管理人员手机发送故障描述信息
随时查阅配电电网历史数据
辅助管理人员完成电网故障的判定、日志的编辑等管理工作
利用系统的信息联络能力，与任何人员进行手机短信息的沟通，包括通知、告警等内容
四、系统管理软件
系统管理软件的系统功能分为监测管理、数据分析、日志管理、系统配置、事务联络等部分。
图3：系统管理软件界面示意图
◆监测管理
监测管理功能界面是本系统常驻界面，让操作者通过该界面了解线路运行情况，以检测点为对象，查阅与其相关的状态数据、历史数据、管理信息及辅助信息。
在界面上，每一组检测器的对应位置，有一组绿色的图标。
当用鼠标点击图标，会显示该检测点的具体信息。
其中在电话号码处可输入五个手机号，即在发生故障后可以把故障信息发到五个人的手机上。
图4：监测点信息界面图
◆数据分析
数据分析功能，是一个用来对监测数据进行处理的工具。
该功能为操作人员浏览和处理数据提供了一整套便利、简洁、直观的手段。
进入该功能界面后，所有数据以时间为序自先向后排列。
操作人员可以通过输人告警时间的方法直接访问对应时刻的数据。
◆系统配置
系统配置功能的作用在于实现：
1、检测器安装位置与软件系统的关联配置
2、系统用户的权限管理，与相关信息的配置
3、检测器故障编码与系统故障描述的配置
4、手机短信告警内容与管理员信息的配置
5、事件删除操作中的数据清理
6、通知消息显示与否的控制
◆历史事件查询
事件查询可显示所有当前和历史事件，起始时间表示事件发生的时间。
五、主要特点
●故障检测准确：线路信号检测不受励磁涌流、高次谐波、电流波动，尤
其是电缆分布电容旁路的影响
●传输可靠，干扰很小
●借助专用安装工具，可带电装卸
●寿命长：线路监测器外壳采用ABS材料，并用环氧树脂浇注密封。
