桥梁加固与修复技术

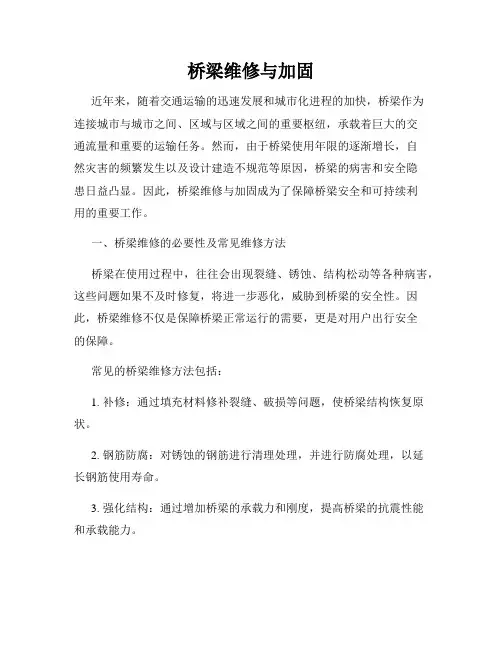

桥梁维修与加固
桥梁维修与加固近年来，随着交通运输的迅速发展和城市化进程的加快，桥梁作为连接城市与城市之间、区域与区域之间的重要枢纽，承载着巨大的交通流量和重要的运输任务。
然而，由于桥梁使用年限的逐渐增长，自然灾害的频繁发生以及设计建造不规范等原因，桥梁的病害和安全隐患日益凸显。
因此，桥梁维修与加固成为了保障桥梁安全和可持续利用的重要工作。
一、桥梁维修的必要性及常见维修方法桥梁在使用过程中，往往会出现裂缝、锈蚀、结构松动等各种病害，这些问题如果不及时修复，将进一步恶化，威胁到桥梁的安全性。
因此，桥梁维修不仅是保障桥梁正常运行的需要，更是对用户出行安全的保障。
常见的桥梁维修方法包括：1. 补修：通过填充材料修补裂缝、破损等问题，使桥梁结构恢复原状。
2. 钢筋防腐：对锈蚀的钢筋进行清理处理，并进行防腐处理，以延长钢筋使用寿命。
3. 强化结构：通过增加桥梁的承载力和刚度，提高桥梁的抗震性能和承载能力。
4. 整体加固：根据桥梁的实际情况，采用钢板、钢管等材料对桥梁进行整体加固，提高桥梁的抗震和抗变形能力。
二、桥梁加固的重要性及加固工艺桥梁加固是在维修的基础上，针对特定的安全隐患和结构问题，采取措施加强桥梁结构的稳定性和承载能力，以确保桥梁的正常使用和安全运行。
桥梁加固能够带来以下重要好处：1. 提升承载能力：通过加固措施，增加桥梁的梁宽、桥墩尺寸等，能够提高桥梁的承载能力，以适应日益增长的交通流量和载荷需求。
2. 增强抗震性能：结合桥梁的耐震需求，采用加固方法，提高桥梁的抗震性能，减少地震对桥梁结构的破坏程度，降低工程灾害风险。
3. 延长使用寿命：通过加固措施，对桥梁病害进行修复和处理，能够延长桥梁的使用寿命，降低维修频率和维修成本。
在桥梁加固方面，常见的加固工艺包括：1. 加装钢板和钢梁：通过在桥梁结构上加装钢板和钢梁，提高桥梁的受力性能和稳定性，增加桥梁的整体承载能力。
2. 纤维增强复合材料加固：利用纤维增强复合材料的高强度、耐腐蚀等特点，对桥梁进行局部加固，以提高桥梁的刚度和耐久性。
浅谈桥梁维修加固技术
浅谈桥梁维修加固技术桥梁是连接两地之间的重要纽带，它承载着车辆和行人的交通，承担着重要的交通运输任务。
随着桥梁的使用年限增加和自然环境的影响，桥梁结构会出现老化、疲劳、裂缝等问题，需要进行维修加固。
桥梁维修加固技术是指通过一系列工程措施，对桥梁进行维护修复，提高桥梁的承载能力和使用寿命。
本文将从桥梁维修加固技术的意义、常用技术和发展趋势等方面进行浅谈。
一、桥梁维修加固技术的意义1.延长桥梁使用寿命随着桥梁的使用年限增加，桥梁结构会逐渐老化和损坏，如裂缝、锈蚀等问题会逐渐显现。
及时进行维修加固可以有效延长桥梁的使用寿命，提高桥梁的安全性和稳定性，减少事故的发生。
2.提高桥梁的承载能力部分桥梁由于使用年限过长或设计不当等原因，存在承载能力不足的问题，容易出现桥面下沉、开裂等情况。
通过维修加固技术，可以对桥梁结构进行加固，提高桥梁的承载能力，保证桥梁的安全通行。
3.降低维护成本及时进行桥梁维修加固可以有效降低维护成本。
一方面可以避免因桥梁结构损坏而导致的紧急维护，另一方面可以延缓桥梁的老化程度，降低后期维修成本。
1. 表面保护技术表面保护技术是指通过涂覆、封闭或防护等方式，保护桥梁结构表面，防止环境腐蚀和侵蚀。
常见的表面保护材料包括防腐涂料、耐磨材料、防水涂料等，能有效提高桥梁结构的抗腐蚀能力。
2. 粘结加固技术粘结加固技术是通过在桥梁结构表面或内部使用胶黏剂、纤维布、碳纤维等材料，增加桥梁结构的承载能力和抗震性能。
该技术具有施工便捷、效果显著、无需增加自重等优点，被广泛应用于桥梁的维修加固中。
嵌缝加固技术是指通过在桥梁裂缝处填充高强度材料，恢复桥梁结构的完整性和稳定性。
常见的嵌缝加固材料包括混凝土、胶凝土、树脂、钢筋等，能有效治理桥梁裂缝问题。
钢结构加固技术是指在桥梁结构中添加或加固钢材料，提高桥梁的承载能力和抗震性能。
常见的钢结构加固方式包括加固钢板、添加钢筋、连接钢梁等，能有效提高桥梁的结构稳定性和安全性。
桥梁维修与加固解决桥梁裂缝与渗漏问题的解决方案
桥梁维修与加固解决桥梁裂缝与渗漏问题的解决方案桥梁是城市交通的重要组成部分，然而，长期以来，桥梁出现裂缝与渗漏问题一直是工程施工与维护过程中面临的挑战。
这些问题不仅会影响桥梁结构的稳定性和安全性，还给城市道路交通带来不便和隐患。
为了解决桥梁裂缝与渗漏问题，我们需要采取一系列的维修与加固措施。
本文将介绍几种常用的解决方案。
一、裂缝问题的解决方案1. 桥面裂缝的处理桥面裂缝是桥梁中常见的问题之一，对于这种类型的裂缝，我们可以采用以下措施：- 使用高性能聚合物填缝材料，填充裂缝，并确保材料与桥面的粘附性能和耐久性；- 在填充材料的表面涂覆一层防水涂层，以提高桥梁的防水性能；- 根据裂缝的宽度和深度，决定是否需要针对桥面结构进行加固处理。
2. 桥墩裂缝的处理桥墩裂缝的出现会严重影响桥梁的承载能力和稳定性，因此需要针对性的解决方案：- 对于小宽度和不深的桥墩裂缝，可以使用聚合物胶粘剂和钢筋包带进行修补；- 对于大宽度和比较深的桥墩裂缝，需要进行深入的调查和评估，根据具体情况进行加固处理，如加装支撑结构或者加固桥墩基础。
二、渗漏问题的解决方案1. 桥面渗漏的处理桥面渗漏是一个常见的问题，会导致桥梁结构内部的腐蚀和损坏，因此需要及时采取措施：- 对于裸露混凝土桥面，可以使用防水涂料进行表面涂层保护；- 对于桥面铺设路面层的情况，可以选择防水性能好的材料进行施工，以阻止渗漏现象的发生。
2. 桥墩渗漏的处理桥墩渗漏问题严重影响桥梁结构的稳定性和耐久性，针对渗漏问题的解决方案如下：- 对于小范围的桥墩渗漏，可以使用聚合物灌浆材料进行填充处理；- 对于大范围的桥墩渗漏，需要进行彻底的调查和评估，确定渗漏的原因和位置，然后采取相应的加固措施，如桥墩表面涂覆防水涂层或者增加隔水层等。
综上所述，针对桥梁裂缝与渗漏问题，我们可以采取一系列的维修与加固措施，包括使用高性能填缝材料、聚合物灌浆材料以及桥面和桥墩的防水涂层等。
这些解决方案能够有效修复裂缝和阻止渗漏现象，提高桥梁结构的稳定性和安全性，确保城市交通的畅通和道路的可持续发展。
桥梁维修加固施工方案方法与技术措施(详细)
桥梁维修加固施工方案、方法与技术措施一、一般病害处理 (1)1、裂缝处理 (1)2、混凝土缺陷及外露钢筋处理 (2)二、粘贴钢板 (2)1、施工准备 (2)2、施工工艺流程 (3)3、施工质量控制措施 (3)三、桥面系维修工程 (4)1、伸缩缝更换维修 (4)2、桥面铺装 (5)3、混凝土护栏施工 (5)四、顶升更换支座 (6)1、顶升前准备工作 (7)2、千斤顶分组及安装空间 (7)3、顶升设备安装调试 (7)4、试顶升 (8)5、监控系统布置 (8)6、正式顶升 (8)7、取出支座、安装新支座 (9)8、落梁 (9)9、测量数据、拆除顶升设备清理现场 (9)五、桥梁标志牌安装 (10)1、标志牌安装 (10)桥梁维修加固施工方案、方法与技术措施一、一般病害处理1、裂缝处理（1）工艺流程裂缝检查及标注→清缝及裂缝表面处理→粘贴注浆嘴及裂缝表面封闭→压气实验→灌注灌缝胶→拆除注浆嘴→涂混凝土裂缝修补胶封闭→检查验收（2）操作要点①裂缝的检查及标注参照相关桥梁检测报告和施工图设计对裂缝分布的描述进行现场调查核实,核实裂缝数量、长度及宽度,并对裂缝进行标注、编号,做好记录绘制裂缝分布图,据此进行封缝胶和灌缝胶材料配量、埋嘴、灌浆等方面的具体计算和安排.复核裂缝宽度时可采用裂缝比对卡或裂缝显微镜等仪器进行检测复核.对于裂缝宽度＜0.15mm的裂缝采用专用封缝胶进行表面封闭处理；对于裂缝宽度≥0.15mm的裂缝采用专用灌缝胶进行压力灌注处理.裂缝处理后应考虑梁体表面的美观.②钻孔在裂缝表面进行骑缝钻孔,以此作为灌缝导向孔.腹板及顶、底板裂缝宜沿裂缝走向钻孔,孔深5cm,孔径8mm,孔距20~40cm,凡裂缝交叉处应进行钻孔.③清孔及裂缝表面处理所有孔眼必须使用高压空气吹洗干净,使其不让灰渣阻塞,之后沿裂缝从上而下将两边3 cm～4cm范围内的灰尘、浮浆用小锤、手铲、钢刷、砂纸、毛刷依次处理干净,将构件表面整平,凿除突出部分,然后用丙酮擦洗,清除裂缝周围的油污,清洗时应该注意不要将裂缝堵塞.④粘贴注浆嘴及裂缝表面封闭Ⅰ注浆嘴底盘应用丙酮擦洗干净,然后用专用封缝胶均匀的抹在底盘周围,厚度1～2mm,与孔眼对准粘贴在裂缝上.注浆嘴的间距根据缝长及裂缝的宽窄以20～40cm为宜,一般宽缝可稀,窄缝宜密,每一道裂缝至少必须有一个进浆孔和排气孔.操作时应保证注浆嘴孔眼导流畅通,粘贴牢靠.Ⅱ裂缝表面封闭为使混凝土缝隙完全充满灌缝胶,同时又保证浆液不大量外渗,必须对已处理过的裂缝表面（除孔眼及注浆嘴外）用封缝胶沿裂缝走向从上至下均匀涂刷两遍进行封闭（宽度6～8c m）.⑤压气实验封缝胶固化后,需进行压气实验,以检查封缝效果是否封严,压缩气体通过注浆嘴,气压控制在0.2～0.4MPa,此时,在裂缝及注浆嘴周围可涂上肥皂水,如发现通气后封缝胶上有泡沫出现,说明该部位漏气,对漏气部位可再次封闭.压气试验对于竖向缝可从下向上,水平缝由低端往高端进行.⑥灌浆操作Ⅰ灌注裂缝采用裂缝注射器施加压力灌注,注浆嘴与裂缝注射器配套购买,注浆嘴与裂缝注射器采用螺纹旋转连接,连接要严密,不能漏气.注射器采用自带压力弹簧或外加橡皮筋施加压力.Ⅱ在灌浆过程中应注意控制压力,裂缝宽度较大的,如果进浆通畅时,压力可由自带压力弹簧或外加橡皮筋提供,如果裂缝进浆不畅,可人工施加外力提高灌注压力.Ⅲ灌注的次序：对于水平裂缝,宜由低端逐渐压向高端；对于竖向腹板裂缝由下向上逐渐压注；从一端开始压浆后,另一端的注浆嘴在排出裂缝内气体后流出灌缝胶并与压入的灌缝胶浓度相同时,可停止压浆并采用配套的封闭盖子进行封堵注浆嘴.贯通缝如果单方面灌后另一面未出现出浆,可在另一面压灌一次.对于贯通腹板裂缝必须见到邻近嘴子喷浆才能停止注浆.⑦其他工作对于已灌完的裂缝,待灌缝胶固化后将注浆嘴一一拆除,并将粘贴注浆嘴处用封缝胶进行抹平,最后对每一道裂缝表面再涂一层聚合物水泥浆,确保封闭严实,并使其颜色与混凝土结构表面尽量保持一致.2、混凝土缺陷及外露钢筋处理（1）混凝土缺陷的处理①表面处理利用人工凿除的方法将缺陷周围的松散混凝土予以清除,露出新鲜混凝土,并将混凝土表面清理干净,要求做到无水湿、无污渍及灰尘.②缺陷修复为了使新增部分的混凝土（或砂浆）能与老混凝土良好地结合,在修补之前应首先在待修补混凝土缺陷表面涂一层聚合物水泥砂浆,其涂刷厚度以不超过1mm为宜,且应涂刷均匀,涂刷时可采用人工涂刷或喷枪喷射,为了便于涂匀,可在基液中加入少量的丙酮（一般为3%～5%）.对于已涂刷基液的表面应注意保护,严禁杂物、灰尘落入其上.基液涂刷完成后,须间隔一定时间,等基液中的气泡消除后方可涂刷聚合物水泥砂浆或浇筑专用修复混凝土,时间间隔一般为30～60分钟.当破损面积较小时应采用聚合物水泥砂浆进行修补,为避免修补过程中砂浆流淌或脱落,涂抹时宜分层进行,每层的厚度以0.5～1.5cm为宜.当破损面积很大时应采用专用混凝土进行修补,其施工工艺与普通混凝土基本相同.（2）外露钢筋的处理凿除结构表面松脆、剥离等已损坏的部分混凝土；利用人工除锈的方式对锈蚀钢筋进行除锈,对钢筋进行防腐处理；清除老混凝土表面上的灰尘以使其保持清洁；在损坏的混凝土表面涂上聚合物水泥砂浆胶液等粘结剂；利用聚合物水泥砂浆或专用混凝土对混凝土缺陷部位进行修补；对新喷涂或浇筑的混凝土表面进行表面处理.二、粘贴钢板1、施工准备（1）钢板的选用与制作粘贴钢板加固法采用Q345钢板.用于梁底粘贴的钢板尺寸应符合图纸及设计规范要求,要特别注意钢板的圆曲线半径,应于桥梁半径一致.钢板的下料宜采用工厂自动、半自动切割方法按所需尺寸切割而成.切割边缘表面光滑,无毛刺、咬口及翘曲等缺陷.（2）裂缝的封闭在粘贴钢板施工前应对梁体的裂缝进行封闭,封闭完成后在对混凝土表面进行处理.（3）提供足够的施工安全性粘贴钢板施工一般是在脚手架在进行的,脚手架的搭设应符合安全规程要求,施工中应严格贯彻“安全第一”的原则.施工前应做好安全布控与交通管制工作以及人员的安全防护工作.2、施工工艺流程（1）混凝土表面处理为了得到良好的粘贴效果,必须先对粘贴表面进行处理：清除混凝土表面破碎部分,并凿平凿毛,使骨料露出,再用钢刷或压缩空气清除浮尘,或用喷砂技术处理表面,粘贴前再用丙酮擦构件表面一遍.（2）钻孔采用螺栓加压时,须事先在钢板和构件底面上钻孔,钻孔应采用梅花形布置.（3）胶粘剂的配制环氧树脂胶粘剂的拌制要严格掌握配合比,拌和要均匀,一次拌和量不能太多,随拌随用,最好在1小时内用完.（4）粘贴钢板一般用涂拌法粘贴,先在混凝土和钢板表面涂上一薄层环氧树脂胶液,然后在钢板上再涂上一层环氧树脂胶（砂浆）,涂抹的厚度应为1～3mm ,胶层宜中间厚,边缘薄,将气泡挤出,最后将钢板贴在混凝土面上,加压成型,使多余的胶液沿钢板边缘挤出,使钢板密贴在混凝土面上.（5）加压在贴好钢板之后,必须对钢板进行加压,一般采用螺栓加压,施工时根据预先钻好的孔位在混凝土上埋设φ12mm的螺栓,待钢板粘贴后,立即旋紧螺帽进行加压.固定与加压钢板粘贴好后立即用特制U 型夹具夹紧或用木杆顶撑,压力保持为0.05MP a～0.1MPa,使胶液刚从钢板边缝挤出为宜.（6）检验粘贴质量钢板粘贴成型后,应检查钢板与混凝土之间是否有空洞存在.若有空洞存在,应及时填入胶结剂充塞,若补救措施不能奏效时,则需将钢板拆下,处理后重贴.（7）表面防护处理待环氧树脂砂浆凝固后,清除钢板外表污物,用钢刷除锈,涂一层树胶薄浆罩面.（8）涂装防护经检验确认钢板带粘贴固化效果符合设计及规范要求后,再按照设计要求对粘贴钢板表面进行涂装防护.3、施工质量控制措施（1）钢板与混凝土之间的粘结质量可用锤击法或其他有效探测法进行检查.按检查结果推定的有效粘贴面积不应小于总粘贴面积的95% .检查时,应将粘贴的钢板分区,逐区测定空鼓面积（即无效粘贴面积）；若单个空鼓面积不大于10000mm2,可采用钻孔注射法充胶修复；若单个空鼓面积大于10000mm2,应揭去重贴,并重新检查验收.（2）钢板与原构件混凝土间的正拉粘结强度应符合《混凝土结构加固工程施工验收规范》GB 50550-2010规定的合格指标的要求.若不合格,应揭去重贴,并重新检查.三、桥面系维修工程1、伸缩缝更换维修施工工序：交通管制→混凝土凿除→旧缝拆除→植筋→伸缩缝安装→钢筋绑扎→环氧混凝土浇筑→橡胶条安装（1）交通管制伸缩缝施工根据实际需要对交通实行两种管制方式：封闭行车道和路肩停靠带；封闭超车道和行车道.现场交通管制作业按经路政、交警部门审批后的方案执行,严格规范操作、摆放、防护,确保施工期间的交通通畅和施工安全.（2）混凝土凿除凿除前先放样划线表示混凝土凿除部分,采用切缝机沿线切缝,切缝边口应整齐无缺损,切缝间的沥青砼用风镐凿除,混凝土凿除时尽量不损伤原预埋钢筋,并确保基底混凝土坚实,如有基底松散情况,必须清除薄弱基底混凝土,混凝土凿除后采用空压气泵清除槽内杂物和浮渣.（3）旧缝拆除原伸缩缝采用气割方式拆除,吊出施工现场,气割时注意原预埋钢筋留存焊接工作长度.（4）植筋新安装伸缩缝和旧伸缩缝的锚环位置不一致,和预埋钢筋也一般不对应,需植筋进行伸缩缝的固定.植筋位置根据到场的伸缩缝锚环位置放样确定,植筋下料长度现场确定,植入深度按12D控制,具体植筋工艺如下：①钻孔：在需安装锚固钢筋的位置用记号笔标作出记号；用冲击钻钻孔,标尺设定为成孔深度；成孔尽量尽量垂直于植筋结构平面.②清孔、吹孔：植筋孔钻到设计深度后,用刷子刷落孔壁灰渣；将气筒导管插入孔底,来回打气吹出灰渣,直至孔内清洁干燥为止.③钢筋处理：对原有和新设受力钢筋应进行除锈处理；对新设钢筋检查钢筋是否顺直④注胶：植筋胶材料选用A级胶；注胶前检查钻孔是否干净、干燥；当温、湿度不满足注胶条件时停止施工.⑤植入钢筋：将加工好的钢筋轻砸击至孔底,钢筋插入要缓慢,防止粘结剂在钢筋的快速挤压下喷出；插好固定后的钢筋不可再扰动,待植筋胶固化后在进行锚环焊接及其他各项工作.（5）安装新伸缩缝用吊车或人工将伸缩装置放入槽口内,注意和旧缝的线条顺直,高程一致,并调整伸缩缝缝宽和原缝一致,位置准确,遇有干涉的预埋筋可适当扳弯.然后借助铝合金直尺和塞尺有中间向两端调整装置的顶面高度,直至比沥青路面低1-2mm,这时如果装置的缝隙宽度正好符合要求,即可焊接锚环和植入钢筋,顺序为从中间向两端先点焊,然后检查都符合要求后,再由中间向两端满焊,焊完后,割除辅助固定钢板.（6）钢筋绑扎和环氧混凝土浇筑伸缩缝安装检查合格后,绑扎保护带钢筋,注意新设钢筋和原钢筋的连接,通常钢筋穿在锚环内和植筋或预埋筋绑扎,在锚环上方添加防裂钢筋网.保护带采用环氧混凝土浇筑,浇筑前对浇筑面涂刷一层环氧作界面剂,环氧混凝土分层浇筑,10cm一层,振捣采用插钎,确保振捣密实.2、桥面铺装施工工序：施工准备→钢筋网片安装→混凝土摊铺→养生（1）钢筋加工及安装钢筋加工采用在梁厂钢筋制作场下料加工,现场绑扎成型.钢筋加工前应对表面锈蚀的钢筋进行除锈处理.现场D10钢筋网施工严格按照设计图纸进行,不得私自更改,保证钢筋的数量、间距、保护层厚度均符合设计要求.对于绑扎好的钢筋的各项检验指标应符合设计及规范和验收标准的要求.（2）混凝土的摊铺、振捣与整平①砼采用集中拌和,混凝土罐车运送,吊车吊装.摊铺布料时要特别注意砼拌和料的均匀性,准确控制布料的高度.要有专人指挥车辆卸料,辅以人工布料.②用插入式振捣棒依次振实,并用振动梁进行整体振实,并按两侧的支撑梁标高控制混凝土面,缺料时要及时添加.③用提浆滚和铝合金刮尺严格按标高精确整平.经精确整平的混凝土初凝后,人站在混凝土上无明显压痕时用抹光机抹平,人工进行收光,为防止混凝土表面出现收缩裂缝,要进行多次人工收光.（3）拉毛及养生①采用塑料刷顺桥面横向拉毛,拉毛要求线条均匀,深度控制在2—3mm.②拉毛后以手指按压砼无痕迹时即覆盖土工布,并充分保持湿润.采用无污染、保水性能好、施工方便、周转次数多、成本低的保湿土工布养生.养生结束后派专人用扫帚清除拉毛时的残留物,以保证铺装层的平整和整洁.3、混凝土护栏施工施工工序：施工准备→钢筋加工及模板安装→混凝土浇筑、拆模及养生（1）施工准备桥面铺装完成后,清理梁板表面杂物及松散砼渣,将护栏钢筋范围内的区域认真凿毛；然后由项目部测量队对护栏进行放样,沿纵向直线按10米、曲线按5米的间距放出每一跨护栏的内边线,并用红油漆直接在桥面板顶面上做点,然后根据放样点用墨线弹出护栏的内边线和外边线.（2）钢筋加工及模板安装护栏外侧采用40cm的宽墙式护栏,在翼缘板外侧留10cm.护栏的钢筋绑扎和焊接均严格按照本桥设计图纸和相关规范施工,护栏的模板采用定型的钢模,每节长度3m,加固采用PVC 拉杆螺丝加固,每块模板的接缝处要粘双面胶带粘牢以防止混凝土浇筑过程中漏浆,安装模板前要对模板进行打磨处理,后涂刷均匀的优质机油作脱模剂,刷油要均匀.（3）混凝土浇筑、拆模及养生安装临时支撑钢板 更换调整支座 是 全过程钢板保护 顶升准备 设定一次行程 同步顶升 同步顶升系统 配套测试监测系统 配套测试 安装临时支撑 油缸缩缸 油缸下加垫块 重复顶升、缩缸等过程 否全过程实时监测 拆除临时支撑 是否到达行程 是否到达预定施工所需的高度 混凝土在搅拌站集中拌合,混凝土运输罐车运送至现场；汽车吊提升料斗送入模内.混凝土应纵向分段横向分层浇筑、振捣,每层厚度不大于30cm ；插入式振动器进行混凝土振捣,振捣应适度,防止漏振和过振.振捣时在护栏倒角位置处要加强振捣,保证气泡充分排出.砼达到2.5Mpa 后方可拆模,拆模后及时养护,养护期不得少于7天,养护时采用土工布覆盖,且保持砼表面始终处于湿润状态.四、顶升更换支座本工程顶升方式的选择：采用整幅单墩同步顶升.顶升流程图1、顶升前准备工作（1）顶升前系统不同人员排异检查①顶升系统安装完成后应保证两人以上的排异检查,且应保证两人的排异检查的时间、工况等的隔离性,以保证顶升过程中的同步顶升系统能真实反映顶升过程中的的情况.②排异检查的专业技术人员检查完毕后应各自出据检查报告给总指挥.（2）人员工作细致分工①顶升前应对参加同步顶升的管理人员和操作人员进行明确的分工,并进行书面分工岗位的书面技术交底.②书面交底内容应包括组织机构、分工岗位、岗位职责、紧急频道处理信号、信息渠道常用术语、及施工禁止项等.③严禁未经岗位培训或刚培训不久的人员上岗操作,本次同步顶升工作均为多年岗位人员.（3）信息反馈及传递渠道检查①本次同步顶升的信息的传递工具为手持对讲机.②顶升前应统一为施工当地未禁止的频道作为信息传递渠道.应检查每部对讲机的有效沟通性及清晰性.③顶升前应再次明确频道的禁止语、紧急语、急令等关键语言.（4）进场工人安全教育及安全防护措施①顶升前应保证对每个参加顶升人员的现场安全教育,强调安全的必要性、严格性、全员性、责任性.②应根据公司规定签定安全责任制,落实到个人头上,不能流于形式.③顶升期间严禁饮酒,酗酒,统一作息时间,以保证人员队伍精神的稳定性.（5）其他准备工作①顶升前应对梁体进行详细的检查,作好记录.②顶升过程中应对顶升量和梁体纵横向高差进行监测.2、千斤顶分组及安装空间由于桥面宽度较大,为了保证顶升的同步性,以中央隔离墩为界宽度方向分为四个同步控制点,单墩布置两台泵站.在千斤顶放置前,清理接触面或加垫薄钢板使其平整；连接管线、安装传感器等位移控制系统、安装防侧倾装置等系统.当梁底高度空间不足以安装千斤顶时,对盖梁顶面保护层混凝土进行局部凿除,开凿面用环氧树脂砂浆找平.为了保护梁体混凝土不发生掉角等局部破坏,在千斤顶与梁体之间安放一块200×200×10mm的钢板.3、顶升设备安装调试调试的主要内容包括：液压系统检查；控制系统检查；监测系统检查；初值的设定与读取.（1）液压系统检查千斤顶安装牢固正确；油泵与千斤顶之间的油管连接必须正确、可靠；油箱液面,应达到规定高度；备用2桶液压油,加油必须经过滤油网；液压系统运行是否正常,油路有无堵塞或泄漏；（2）控制系统检查系统安装就位并已调试完毕；各路电源,其接线、容量和安全性都符合规定；控制装置接线、安装必须正确无误；应保证数据通讯线路正确无误；各监控点信号正确传输各种阀门的工作状况是否正常,是否需要更换.（3）监测系统检查位移监测设备安装牢固、正确,没有遗漏；信号传输无误.（4）初值的设定与读取系统初始加载由液压工程师报告到总指挥最终由系统操作员录入；读取控制系统初值并归零.4、试顶升在各项安装完成后,由专业人员对安装好的系统进行线路复查并进行试顶.试顶时,在专业人员统一指挥下将所有千斤顶慢慢加压至5Mpa,试顶升顶升高度1mm.千斤顶受力时停止,观察千斤顶活塞活动情况及管线运行情况.如一切正常,将千斤顶卸载回初始状态,准备正式顶升.新采购或久置的油压千斤顶,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将油压千斤顶空载往复运动2-3次,以排除腔内的空气.长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命.如有异常情况出现,则立即检查管线,排除故障后再次试顶,直至调试设备一切正常时止.①试顶升主要目的为消除全套同步顶升系统可能出现的问题,如油路接头漏油、油泵压力不够等,同时消除顶升过程中可能出现的非弹性变形.②试顶升完成后检查确认顶升的同步性.③试顶升1mm后饱压不小于10分钟,对结构混凝土进行检查,有无裂缝等情况.④将以上检查结果汇总上报给顶升总指挥,做为下一步工作的决策依据.5、监控系统布置同步顶升前,使用拉线式传感器在单墩盖梁两端的支座处各设1个监控点(4点同步)并对监控点高程及平面坐标的原始数据进行测量记录,以便及时掌握高程变化情况.为了确保顶升的同步性,竖向每墩台的顶升高度偏差控制在±1mm,以避免上部结构因受力不均匀和顶升不同步造成的竖向变形超出现状桥梁挠度.6、正式顶升试顶升后,观察若无问题,则可以进行正式顶升,顶升速度不得太快.正式顶升以1mm为单位进行,每顶升1mm,检查支座是否脱空,支座全部脱空后正式顶升结束,进入饱压状态.正式顶升时,在专业人员统一指挥下所有千斤顶慢慢加压,每次顶升高度控制在5mm以内,每次整体顶升不得超过10mm,由于本次需更换球冠型支座顶升高度约为10-20mm,顶升到位后利用临时钢支撑垫实,千斤顶回油进行2次顶升.顶升千斤顶,出顶距离为出顶高度的80%,关闭截止阀,在墩台与梁底之间垫支钢支撑,千斤顶收顶,在千斤顶下面垫钢支撑,继续顶升至出顶高度的80%,周而复始,循环至顶升高度.整个顶升过程由PLC同步顶升系统控制,监测点同步误差控制在±1mm,依据电脑采集的数据,利用油泵的液压油输出量进行调节,做到顶升速度、高度的控制.顶升速度不大于3mm/3min.同时填写好施工记录；整体顶起梁体至离开原支座时立即停止,关闭锁止阀.顶升应由慢到快进行,随时检查梁体升高的均匀性,并调整.顶升注意事项：①每次顶升的速度要匀速缓慢,降低启动加速度；②顶升关系到主体结构的安全,各方要密切配合；在施工过程中,要密切观察结构的变形情况；③整体顶升过程中,认真做好记录工作；④如泵体的油量不足时,需先向泵中加入工作油才能工作；⑤估计起重量,切忌超载使用,如发现起重量大于预估起重量,应立即停止顶升；⑥确定起重物的重心,准确选择千斤顶着力点；⑦千斤顶将梁同步顶升后,应及时用钢板将梁支撑牢,禁止将千斤顶作为支撑物使用,以免产生倾倒危险；⑧使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作.将放油螺钉旋松,油缸卸荷；⑨在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件；⑩应保证梁底在永久钢支撑顶面的平行、平整,使其和支座上、下表面全部密贴,不得出现偏压、脱空和不均匀支承受力现象；⑪梁与钢支撑接触的底面要保持水平和平整；⑫顶升工具采用油压千斤顶,采用同批生产的标准件,并在施工前对千斤顶进行标定.千斤顶的个数和型号根据采用的顶升措施和上部结构的重量选取,同时要充分考虑在顶升中出现的传力不均现象,保证千斤顶的顶起吨位不小于1.5倍的安全储备系数并满足施工要求；⑬顶升过程中,应加强巡视工作,应指定专人观察整体个系统的工作情况.若有异常,直接通知指挥控制中心；⑭顶升过程中,未经许可不得擅自进入施工现场.7、取出支座、安装新支座在顶升系统保持恒定压力及临时支撑的稳定性满足要求后,将原支座沿梁顺桥向纵向取出,清理支座放置位置及周围杂物.板式支座在更换前,先检查新制板式支座与图纸规定是否相符.在支座就位后,检查支座的平面安放位置和相关的技术指标,并加以调整.8、落梁支座更换、支座脱空处理施工完毕,检查无误,千斤顶同步落梁,整个落梁过程仍由同步控制系统控制,竖向监测点线性同步误差控制在±1mm内.落梁速度与顶升速度一致.9、测量数据、拆除顶升设备清理现场落梁后复测盖梁与梁底的距离；测量支座安装高度.达到设计要求后,拆除支撑用的钢板、临时钢支撑、千斤顶和位移传感器等,对漏撒在盖梁顶部及侧面液压油渍清洗干净.清理施工现场杂物、垃圾.。
桥梁加固的主要方法和实例讲解
桥梁加固的主要方法和实例讲解桥梁加固是指通过针对现有桥梁的结构和材料进行修复、改造和加固，以提高桥梁的载荷能力和安全性能。
桥梁加固是保障桥梁的长期使用和延长使用寿命的重要手段。
以下是桥梁加固的主要方法和实例的详细介绍。
一、主要方法：1.紧固加固法：该方法将螺栓、角铁或钢板等紧固材料与桥梁的构件相连，增加其受力面积和刚度，提高桥梁的承载能力。
常见的加固方式有紧固剪力钢板、紧固拉力筋和紧固压力板等。
2.补强加固法：该方法通过在桥梁的弱点或破损部位增加新的结构材料，以增加其强度和韧性，提高桥梁的抗压、抗弯和抗震能力。
常见的加固方式有钢板加固、混凝土粘贴加固和预应力加固等。
3.增加承载能力：该方法通过增加桥梁的梁底面积或改变桥梁的受力形式，以提高桥梁的承载能力。
常见的加固方式有在桥梁下方增加钢桁架或预应力混凝土夹层板等。
4.荷载改造：该方法通过在桥梁上增设新的结构构件或改变原有构件的受力形式，以适应新的荷载要求。
常见的加固方式有增加主梁、增设支座和取消支座等。
5.防腐加固：该方法通过在桥梁的结构表面涂覆或喷涂特殊防腐材料，以防止桥梁受到腐蚀而减弱其结构强度。
常见的加固方式有涂覆防腐漆和喷涂防腐涂料等。
二、实例讲解：1.金福桥加固工程：该工程位于重庆市黔江区，因原设计荷载小于实际通行荷载，桥梁出现严重龟裂和下沉变形。
工程采用了紧固加固法和补强加固法相结合的方法进行加固。
首先，在桥面上增加了角铁，用螺栓将其与原有桥面板紧固，增加了桥面板的刚度和受力面积。
然后，在桥墩和墩台的受力位置增加了钢板，将其与原有桥墩和墩台的桩基相连，提高了整个桥梁结构的抗压能力。
最后，对桥梁的破损部位进行了混凝土粘贴加固，保证了桥梁的使用安全性。
2.长江三峡大桥加固工程：该工程位于湖北宜昌市，是一座以预应力混凝土桥梁为主体的大型桥梁。
由于长期受到风、水和恶劣天气的侵蚀，桥梁的结构和材料出现了严重的腐蚀和老化现象。
工程采用了防腐加固和荷载改造相结合的方法进行加固。
桥梁建筑加固维修方案
桥梁建筑加固维修方案桥梁是现代交通运输系统中不可或缺的组成部分，而桥梁的保养和维修对于确保交通的安全畅通至关重要。
桥梁建筑加固维修方案是为了解决桥梁在使用过程中出现的各种问题，如损伤、老化、裂缝等，以提高桥梁的使用寿命和安全性。
一、加固维修目标：1. 提高桥梁的荷载承载能力；2. 提高桥梁的抗震能力；3. 修复和防止桥梁的裂缝、腐蚀等病害；4. 增强桥梁的结构稳定性。
二、加固维修措施：1. 桥梁表层维修：对桥面铺装进行修补和更换，确保桥面平坦无凹凸。
2. 桥墩维修：通过封堵裂缝、清理混凝土表面，修复受损的桥墩，保证桥墩的稳定性。
3. 结构加固：对桥面梁、桥墩等结构进行加固，例如在桥墩周围加固钢筋混凝土套筒，提高整体的承载能力。
4. 防腐涂层：对桥梁结构进行防腐处理，防止腐蚀和老化。
5. 振动隔离：根据桥梁所处的环境情况，采取合适的振动隔离措施，减少外界震动对桥梁造成的伤害。
三、加固维修程序：1. 现场勘察：对桥梁的结构、病害情况进行详细调查，确定加固维修的重点和范围。
2. 方案制定：根据勘察结果，制定合理的加固维修方案，包括施工工艺、材料选择、施工进度等。
3. 材料准备：根据方案的要求，准备所需的加固材料，如钢筋、水泥、防腐涂料等。
4. 施工准备：组织施工人员，确定工程进度，准备必要的机械设备和安全措施。
5. 施工实施：按照方案要求，开展加固维修工作，包括清理、修补、加固等。
6. 质量控制：对施工过程进行严格的质量控制，确保加固维修工作符合设计要求。
7. 施工验收：完成加固维修后，对工程进行验收，确保工程质量和施工效果符合要求。
8. 后续维护：加固维修完成后，建立健全的维护制度和计划，定期进行巡查和维护工作，保持桥梁的良好状态。
四、加固维修费用预算：加固维修方案所需费用根据具体桥梁的情况而定，包括材料费、人工费、设备费等方面的支出。
根据桥梁的规模和病害程度，综合考虑各种费用，制定合理的加固维修预算。
桥梁维修与加固解决老旧桥梁问题的有效措施
桥梁维修与加固解决老旧桥梁问题的有效措施随着时间的推移和负荷的增加，老旧桥梁的问题逐渐显现出来。
为保障桥梁的安全和稳定，进行桥梁维修和加固是必要的。
本文将探讨解决老旧桥梁问题的有效措施。
一、桥梁维修桥梁维修是对老旧桥梁进行日常维护和修复，以确保其功能、结构和安全性。
以下是一些常见的桥梁维修措施：1. 桥面修复：桥面是桥梁的负荷承载部分，经常受到车辆和天气的磨损。
在维修过程中，可以采取表面修补、更换损坏部分或全面翻新的方法，以修复桥面的平整度和坚固性。
2. 支承系统维护：桥梁的支承系统包括支座和橡胶隔震装置等。
时常检查和更换老化或损坏的支座和隔震装置，以确保桥梁的稳定性和抗震性能。
3. 钢结构防腐：老旧桥梁的钢结构可能会出现腐蚀和疲劳损伤，影响桥梁的力学性能和寿命。
在维修过程中，应对钢结构进行喷涂防腐或热浸镀锌等处理，延长桥梁的使用寿命。
4. 环境监测：定期进行桥梁周围环境的监测，如水下侵蚀、土壤松软等问题。
通过及时发现并采取相应的维修措施，以防止桥梁结构的进一步损坏。
二、桥梁加固对于老旧桥梁来说，仅仅进行日常维修是不够的，加固工程同样必要。
以下是一些常见的桥梁加固措施：1. 吊装加固：通过吊装设备将新的加固构件安装到桥梁结构的受力位置，以增强桥梁的牢固性和承载能力。
这种方法适用于桥梁出现梁腹板开裂或变形等问题。
2. 包裹加固：将玻璃纤维、碳纤维等加固材料包裹在结构材料上，以提高桥梁的抗震性能和强度。
这种方法适用于桥梁的外部加固。
3. 钢板加固：在老旧桥梁的梁下方添加钢板，以增加桥梁的承载能力。
这种方法适用于桥梁出现梁底板弯曲或开裂等问题。
4. 桥墩加固：加固桥墩是保证桥梁结构稳定的重要措施。
可以采用钢板包裹、混凝土喷涂和针对性加固等方法来加固桥墩的结构。
总结：维修和加固是解决老旧桥梁问题的有效措施。
通过定期维修和日常检查，可以及时发现问题并进行处理，保障桥梁的稳定性和安全性。
同时，采取适当的加固措施，可以增强桥梁的承载能力和抗震性能。
桥梁维修加固施工方案
桥梁维修加固施工方案桥梁是连接两岸的重要交通枢纽，承载着车辆和行人的通行。
然而，长期的使用和自然因素的侵蚀会导致桥梁的老化和破损，甚至危及通行安全。
因此，桥梁维修加固工作是至关重要的。
下面，我将为大家详细介绍一种桥梁维修加固的施工方案。
首先，我们需要对桥梁进行全面的检测评估，确定维修加固的范围和难度。
检测方面包括桥面、桥身和桥墩等结构的强度和稳定性评估，以及桥梁的震动、载荷和变形性能分析。
这一步是为了了解桥梁的实际状况，为下一步的施工方案制定提供参考。
接下来，我们需要制定桥梁维修加固的具体施工方案。
根据桥梁的具体情况，我们可以采取以下几种常见的维修加固方法：1.补缺补漏：对于桥面上的裂缝、坑洞和凹陷等缺陷，我们可以采用填充材料进行修补。
常用的填充材料包括混凝土、沥青和聚合物等。
补缺补漏能够修复桥面的平整度和光滑度，提高行车的安全性和舒适性。
2.加强桥墩：桥墩是桥梁的支撑结构，负责承受桥梁的重量和载荷。
如果桥墩出现裂缝、变形或其他结构问题，我们可以采用加固方法进行修复。
加固的手段包括夯实土壤、加固柱等，以增加桥墩的稳定性和承载能力。
3.增加钢结构：对于桥梁主体结构的老化和损坏，我们可以考虑添加钢结构进行加固。
钢结构具有高强度和抗拉性能，可以有效提高桥梁的承载能力和稳定性。
在使用钢结构加固时，我们需要进行严格的计算和设计，确保其与原有结构的连接牢固可靠。
4.防腐防水处理：桥梁长期处在湿润环境中容易导致钢筋锈蚀和混凝土龟裂，严重影响桥梁结构的安全性和使用寿命。
因此，在维修加固过程中，我们需要对桥梁进行防腐防水处理。
常用的方法包括喷涂防腐涂料、添加防水层等，以减少水分和化学物质对桥梁的侵蚀。
维修加固工作完成后，还需要进行相关的验收和监测。
必要时，可以对加固后的桥梁进行荷载试验，确认其承载能力和稳定性达到设计要求。
同时，还需定期对桥梁进行巡检和维护，及时发现和处理潜在问题，确保桥梁的长期安全使用。
综上所述，桥梁维修加固施工方案需要充分考虑桥梁的实际情况和修复目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁加固与修复技术
随着城市的发展和交通的日益繁忙，桥梁作为城市交通的重要组成部分，承担着巨大的交通压力。
然而，随着桥梁使用年限的增加和自然灾害的不断侵袭，桥梁的损坏和老化问题日益凸显，给道路的安全运行带来了巨大风险。
因此，桥梁加固和修复技术的研究与应用显得尤为重要。
一、桥梁加固技术
1. 预应力加固技术
预应力加固技术是一种常用的桥梁结构加固方法。
其原理是通过施加预应力力量，改变桥梁结构受力状况，增加桥梁的承载能力和抗震能力。
预应力加固技术需要选取合适的预应力材料和施工工艺，确保加固效果和安全性。
2. 碳纤维加固技术
碳纤维加固技术是一种新型的桥梁结构加固方法。
它利用碳纤维复合材料的高强度和轻质特性，通过将碳纤维加固板或加固带粘贴在桥梁结构表面，增加桥梁的承载能力和抗震能力。
碳纤维加固技术具有施工简单、加固效果明显、对桥梁原有结构影响小等优点，逐渐得到广泛应用。
3. 钢板梁加固技术
钢板梁加固技术是一种经济有效的桥梁加固方法。
它通过在桥梁结
构表面焊接或螺栓连接钢板，在增加桥梁刚度和强度的同时，起到了
保护和修复的作用。
钢板梁加固技术适用于桥梁损坏轻微、承载能力
不足的情况，具有成本低、施工便利等优点。
二、桥梁修复技术
1. 混凝土修复技术
混凝土修复技术是一种常见的桥梁修复方法。
由于桥梁在使用过程
中受到外界因素的影响，如车流冲击、风化、腐蚀等，导致混凝土表
面出现龟裂、脱落等问题。
混凝土修复技术通过清洗、填充、覆盖等
措施，修补和保护桥梁的混凝土结构，恢复其正常使用功能。
2. 钢筋修复技术
钢筋作为桥梁结构的重要组成部分，一旦发生腐蚀和断裂，将极大
影响桥梁的安全性和承载能力。
钢筋修复技术通过局部加固、更换或
补充钢筋等措施，修复桥梁的钢筋结构，使其达到设计要求。
此外，
钢筋修复技术还包括防腐处理和防腐涂层施工，以延长钢筋使用寿命。
3. 桥面修复技术
桥面作为桥梁的重要部分，经常面临车流冲击、水侵蚀等问题。
桥
面修复技术包括桥面砂浆修复、沥青地面修复、花岗岩修复等，旨在
修复桥面表面的破损、龟裂和腐蚀，提高桥梁的使用寿命。
总结：
桥梁作为城市交通的重要组成部分，其加固和修复技术在确保道路安全和延长桥梁使用寿命方面起着重要作用。
预应力加固、碳纤维加固、钢板梁加固等技术可以有效增加桥梁的承载能力和抗震能力；混凝土修复、钢筋修复、桥面修复等技术可以修复和保护桥梁的装配部件，延长其使用寿命。
随着技术的不断发展，桥梁加固与修复技术将会更加成熟和先进，为城市交通的发展提供坚实的保障。
