焊缝中常见的焊接缺陷
焊接的六大缺陷及其产生原因、危害、预防措施
焊接的六大缺陷及其产生原因、危害、预防措施一、外观缺陷外观缺陷(表面缺陷)是指不用借助于仪器，从工件表面可以发现的缺陷。
常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等，有时还有表面气孔和表面裂纹。
单面焊的根部未焊透等。
A、咬边是指沿着焊趾，在母材部份形成的凹陷或者沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。
产生咬边的主要原因：是电弧热量太高，即电流太大，运条速度太小所造成的。
焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。
直流焊时电弧的磁偏吹也是产生咬边的一个原因。
某些焊接位置( 立、横、仰 )会加剧咬边。
咬边减小了母材的有效截面积，降低构造的承载能力，同时还会造成应力集中，发展为裂纹源。
咬边的预防：矫正操作姿式，选用合理的规范，采用良好的运条方式都会有利于消除咬边。
焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。
B、焊瘤焊缝中的液态金属流到加热缺陷未熔化的母材上或者从焊缝根部溢出，冷却后形成的未与母材熔合的金属瘤即为焊瘤。
焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯)，焊接电源特性不稳定及操作姿式不当等都容易带来焊瘤。
在横、立、仰位置更易形成焊瘤。
焊瘤常伴有未熔合、夹渣缺陷，易导致裂纹。
同时，焊瘤改变了焊缝的实际尺寸，会带来应力集中。
管子内部的焊瘤减小了它的内径，可能造成流动物阻塞。
防止焊瘤的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。
C、凹坑凹坑指焊缝表面或者反面局部的低于母材的部份。
凹坑多是由于收弧时焊条(焊丝)未作短期停留造成的(此时的凹坑称为弧坑)，仰立、横焊时，常在焊缝反面根部产生内凹。
凹坑减小了焊缝的有效截面积，弧坑常带有弧坑裂纹和弧坑缩孔。
防止凹坑的措施：选用有电流衰减系统的焊机，尽量选用平焊位置，选用合适的焊接规范，收弧时让焊条在熔池内短期停留或者环形摆动，填满弧坑。
D、未焊满未焊满是指焊缝表面上连续的或者断续的沟槽。
技能培训资料：常见的焊接缺陷
1、焊接夹渣焊接夹渣缺陷是指焊后熔渣残留在焊缝中的情况。
夹渣主要有金属夹渣即夹铝或夹铜和非金属夹渣即焊条药皮、焊剂、硫化物、氧化物或氮化物留存在焊缝中。
夹渣产生的主要原因是破口清理不彻底、坡口尺寸不符合设计要求、焊条质量不合格等。
2、焊接凹坑焊接凹坑是指在收弧和断弧时操作不当而在焊道末端形成的凹陷部分。
主要产生的原因是焊接材料在焊接过程中停留时间不够，填充金属不够导致的。
其危害是导致焊缝的横截面减少，凹坑处容易产生偏析或杂质汇集，从而易形成气孔、灰渣或裂纹。
3、焊接裂纹焊接裂纹主要是指焊缝中金属原子结合遭到破坏，从而形成新的界面而形成的裂缝。
焊接裂纹按温度可分为热裂纹、再热裂纹、冷裂纹、层状撕裂。
裂纹再焊接工艺里是最严重的一种缺陷，也是导致焊接结构失效而引发事故的主要原因。
4、焊接气孔焊接气孔主要是在熔池中的气泡在金属凝固时未能及时逸出而形成的空穴。
其主要产生原因是电弧保护不到位，弧太长或者焊接材料有锈，气体保护介质不纯以及坡口处理不到位。
5、焊接咬边焊接咬边是指沿着焊趾，在焊件部分形成凹陷或者沟槽。
主要形成原因是焊接参数选择不正确、焊速太慢、电弧拉得太长、电流过大、焊枪位置不准确导致。
其危害导致焊件工作截面减小，咬边处应力集中。
6、焊接焊瘤焊瘤是指金属溢流到加热不足的焊件或焊缝上，未能与焊件和金属熔合在一起而堆积的金属缺陷。
主要形成原因是焊接参数选择不符合设计要求、焊接坡口清理不到位、焊接速度太慢等。
7、焊接局部烧穿焊接局部烧穿是指焊接过程中，焊接部位熔透至坡口背面，形成穿孔现象。
主要产生原因是焊接电流太大、焊件加热过高、坡口对接空隙太大、焊接速度太慢、电弧停留时间太长等8、焊接未焊透焊接未焊透是指焊缝的熔透深度小于板厚时形成的。
在单面时，焊缝熔透到达不了焊件底部；双面焊时两道焊缝熔深总厚度小于焊件厚度而形成的。
主要形成原因有焊条位置不准确，偏离中心位置；坡口角度太小，焊接空隙小钝边太大；电流太小等。
六大焊接缺陷的原因危害及预防
六大焊接缺陷的原因/危害/预防一、外观缺陷外观缺陷（表面缺陷）是指不用借助于仪器，从工件表面可以发现的缺陷。
常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等，有时还有表面气孔和表面裂纹。
单面焊的根部未焊透等。
1咬边是指沿着焊趾，在母材部分形成的凹陷或沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。
产生咬边的主要原因：是电弧热量太高，即电流太大，运条速度太小所造成的。
焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。
直流焊时电弧的磁偏吹也是产生咬边的一个原因。
某些焊接位置（立、横、仰）会加剧咬边。
咬边减小了母材的有效截面积,降低结构的承载能力，同时还会造成应力集中，发展为裂纹源。
咬边的预防：矫正操作姿势，选用合理的规范，采用良好的运条方式都会有利于消除咬边。
焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。
2焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出，冷却后形成的未与母材熔合的金属瘤即为焊瘤。
焊接规范过强、焊条熔化过快、焊条质量欠佳（如偏芯），焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。
在横、立、仰位置更易形成焊瘤。
焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。
同时，焊瘤改变了焊缝的实际尺寸，会带来应力集中。
管子内部的焊瘤减小了它的内径，可能造成流动堵塞。
防止焊瘤的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。
3凹坑凹坑指焊缝表面或背面局部的低于母材的部分。
凹坑多是由于收弧时焊条（焊丝）未作短时间停留造成的（此时的凹坑称为弧坑），仰立、横焊时，常在焊缝背面根部产生内凹。
凹坑减小了焊缝的有效截面积，弧坑常带有弧坑裂纹和弧坑缩孔。
防止凹坑的措施：选用有电流衰减系统的焊机，尽量选用平焊位置，选用合适的焊接规范，收弧时让焊条在熔池内短时间停留或环形摆动，填满弧坑。
4未焊满：未焊满是指焊缝表面上连续的或断续的沟槽。
焊接时常见的焊缝内部缺陷
焊接时常见的焊缝内部缺陷在焊接过程中，由于操作不当、焊接材料质量问题或焊接环境等因素，常会出现焊缝内部的各种缺陷。
常见的焊缝内部缺陷有以下几种：
1.气孔：在焊接过程中，焊渣或氧化物等气体无法通过熔池表面逸出，形成的空洞叫做气孔。
气孔通常呈球形或卵圆形，大小和形状不一。
气孔会影响焊缝的美观度、强度和密封性。
2.夹杂物：夹杂物是指在熔池中混入的材料，包括未熔化的焊丝、氧化物、金属碎屑等。
夹杂物会使焊缝强度下降，同时也会影响焊缝的外观。
3.裂纹：焊接时过度冷却或热应力等因素会导致焊缝出现裂纹。
裂纹会使焊缝的强度、韧性和耐蚀性下降，对焊件的技术性能产生不良影响。
4.未焊透缺陷：未焊透是指焊接薄板或管道两侧未焊合的情况。
未焊透会使焊缝的强度、韧性和密封性下降，从而影响焊件的使用效果。
5.焊缝偏差：焊缝偏差通常是由于焊接过程中操作不当或设备故障等有关因素引起的。
焊缝偏差会使焊缝的外观不美观，甚至会使焊件出现安全隐患。
以上是焊接时常见的焊缝内部缺陷，焊手在日常操作中应该严格遵守操作规范，确保焊接质量和安全。

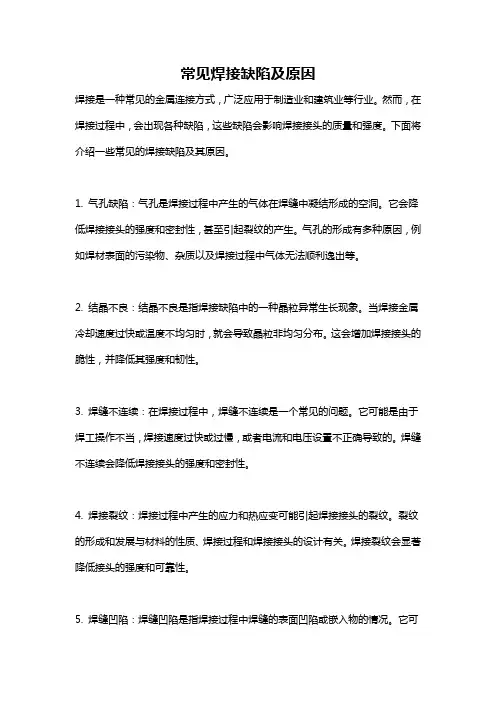

常见焊接缺陷及原因
常见焊接缺陷及原因焊接是一种常见的金属连接方式，广泛应用于制造业和建筑业等行业。
然而，在焊接过程中，会出现各种缺陷，这些缺陷会影响焊接接头的质量和强度。
下面将介绍一些常见的焊接缺陷及其原因。
1. 气孔缺陷：气孔是焊接过程中产生的气体在焊缝中凝结形成的空洞。
它会降低焊接接头的强度和密封性，甚至引起裂纹的产生。
气孔的形成有多种原因，例如焊材表面的污染物、杂质以及焊接过程中气体无法顺利逸出等。
2. 结晶不良：结晶不良是指焊接缺陷中的一种晶粒异常生长现象。
当焊接金属冷却速度过快或温度不均匀时，就会导致晶粒非均匀分布。
这会增加焊接接头的脆性，并降低其强度和韧性。
3. 焊缝不连续：在焊接过程中，焊缝不连续是一个常见的问题。
它可能是由于焊工操作不当，焊接速度过快或过慢，或者电流和电压设置不正确导致的。
焊缝不连续会降低焊接接头的强度和密封性。
4. 焊接裂纹：焊接过程中产生的应力和热应变可能引起焊接接头的裂纹。
裂纹的形成和发展与材料的性质、焊接过程和焊接接头的设计有关。
焊接裂纹会显著降低接头的强度和可靠性。
5. 焊缝凹陷：焊缝凹陷是指焊接过程中焊缝的表面凹陷或嵌入物的情况。
它可能是由于焊丝过量或过少，焊接速度过快或过慢，以及焊接过程中振动等因素引起的。
焊缝凹陷会影响接头的表面光滑度和外观质量。
6. 焊丝飞溅：焊丝飞溅是指焊接过程中，焊丝溅出并附着在焊接接头周围的现象。
它会使焊接接头表面不平整，并可能降低焊接接头的密封性和强度。
7. 残余应力：焊接过程中产生的热应变会导致焊接接头残余应力的积累。
这些残余应力可能引起材料的变形、裂纹以及接头的失效。
残余应力的大小和分布与焊接材料的热物性、焊接过程的参数以及接头的形状有关。
为了减少焊接缺陷的产生，可以采取以下措施：1. 选择合适的焊接材料和焊接工艺，使其能够获得良好的焊接质量。
2. 焊前对焊接材料进行充分的清洁和表面处理，以降低污染物和杂质的含量。
3. 控制焊接过程中的温度和速度，避免过快或过慢的冷却速度，确保焊接接头的均匀加热和冷却。
常见焊接缺陷产生原因及防止措施
常见焊接缺陷产生原因及防止措施在钢结构、汽车、航空航天等各个领域，焊接技术是不可或缺的加工工艺。
然而，在焊接过程中，常常会出现一些焊接缺陷，这些缺陷可能会影响焊接结构的强度、耐久性和使用寿命，甚至可能导致严重的事故发生。
本文将分析常见的焊接缺陷的产生原因，并提出相应的防止措施。
一、焊缝未焊透在焊接过程中，如果不能将焊材和母材完全熔化，就会出现焊缝未焊透现象。
这种情况常常出现在焊接工艺参数不当的情况下。
例如，焊接电流过小，电弧能量不足，不能将焊材和母材完全熔化；或者焊接速度过快，无法保证完全熔化。
解决这个问题的关键是根据不同的焊接材料和工艺要求，调整好焊接参数，确保焊缝被完全熔化，达到焊接质量要求。
二、气孔在焊接过程中，气孔是一种常见的焊接缺陷。
气孔的产生原因有多种，主要包括焊材表面有油、水、氧化皮等杂质；焊接参数不当，使气体不能完全逸出等。
防止气孔产生的措施有两个方面。
一方面，在焊接前要先清洁焊接表面，确保焊接面干净无杂质；另一方面，在调整焊接参数时，要留出足够时间给气体逸出，这样才能防止气孔的产生。
三、焊缝裂纹焊缝裂纹是一种比较危险的焊接缺陷。
它常常由以下原因引起：焊接材料的拉伸强度不均，焊接接头部位过于脆弱，或者是焊接温度过高、冷却过快等。
为了防止焊缝裂纹的产生，可以采取以下措施。
一是控制焊接参数，避免过高的焊接温度和过快的冷却速度。
二是在焊接过程中，注意焊接的连续性，确保焊接成形完整。
三是在焊接过程中，采用预热的方法，改善焊接材料的拉伸强度，避免裂纹的出现。
四、过度熔深焊接过度熔深是由于焊接材料熔化过度，穿过母材嵌入焊接面内，使得焊缝结构松散，焊接强度降低。
过度熔深的原因有多种，如焊接电流过大，焊接速度过慢等。
预防过度熔深可以通过调整焊接参数、控制熔化深度和焊接速度等措施实现。
总之，焊接缺陷的产生原因可能有很多，需要针对具体情况采取相应的防止措施。
这需要焊接工艺人员有丰富的焊接经验和专业知识，对焊接材料和工艺有深入的了解，才能确保焊接质量达到要求。
最常见焊接缺陷并分析原因
最常见焊接缺陷并分析原因焊接是将金属材料通过热和力的作用加以融合，使其成为连续的整体。
然而，在实际的焊接过程中，由于操作技术、材料和设备等因素的不完善，往往会导致焊接缺陷的产生。
以下是常见的焊接缺陷及其原因的分析。
1. 焊缝未完全填满或填充不均匀：原因一：焊接参数不合理，如焊接电流、电压、速度等设定错误，导致焊花无法完全填满焊缝。
原因二：焊接速度过快或过慢，都会导致填充不均匀的现象出现。
原因三：焊丝供给不稳定，可能会导致焊缝填充不足。
2. 焊缝未充分熔合：原因一：焊接电流过小，热量不足，焊缝无法充分熔化。
原因二：焊接速度过快，使得焊缝无法充分熔化。
原因三：焊接材料质量差，可能存在夹杂物或杂质，使焊缝无法充分熔化。
3. 焊缝裂纹：原因一：焊接过程中产生的焊接应力超过了材料的承载能力，从而引发焊缝裂纹。
原因二：焊接材料本身的裂纹敏感性较高。
原因三：焊接过程中温度过高，过快冷却，引起热应力造成裂纹。
4. 气孔：原因一：焊工操作不当，引入大量空气进入焊接区域。
原因二：焊接环境湿度过高，焊材含水量较高，蒸汽在焊接时形成气孔。
原因三：焊接电流过大，使得电解液膨胀并形成气孔。
5. 偏心焊缝：原因一：焊工操作不准确，在焊接过程中无法保持合适的焊接位置，导致焊缝偏移。
原因二：焊接设备的不准确性或不稳定性，可能导致焊缝位置不正确。
6. 焊接变形：原因一：在多道焊接中，没有采取适当的换向焊接方法，导致焊接变形。
原因二：焊接时温度过高，快速冷却会导致焊接变形。
原因三：焊接残余应力超过了材料的承载能力，导致焊接变形。
以上是焊接过程中常见的缺陷及其原因的分析，通过了解这些缺陷和原因，焊工可以采取相应的措施来减少和避免焊接缺陷的发生，从而提高焊接质量。
简述常见的焊接缺陷
简述常见的焊接缺陷
焊接是一种常见的连接金属零件的方法，但在实践中常常出现一些焊接缺陷。
以下是一些常见的焊接缺陷及其描述：
1. 焊缝不完全填充：这种缺陷发生在焊缝中没有完全填充金属的情况下。
它可能是由于焊接过程中的材料不足、不正确的焊接参数或操作不当导致的。
2. 焊缝凹陷：焊缝凹陷是指焊缝表面下陷或凹陷的情况。
它可能是由于焊接过程中的温度不均匀、焊缝设计不当或焊接材料不匹配等原因造成的。
3. 焊缝裂纹：焊缝裂纹是指焊接过程中出现的裂纹，可以是表面裂纹或内部裂纹。
它可能是由于焊接过程中的应力集中、材料的热应力或焊接材料的不匹配等原因导致的。
4. 焊接变形：焊接变形是指焊接过程中材料发生形状或尺寸变化的情况。
它可能是由于焊接过程中的热膨胀、焊接材料的收缩或不正确的焊接顺序等原因引起的。
5. 焊接气孔：焊接气孔是指焊缝中出现的小气泡。
它可能是由于焊接过程中材料中的气体未完全释放或焊接材料的含气量过高导致的。
6. 焊缝咬边：焊缝咬边是指焊接过程中焊缝两侧的金属出现过度熔化或溶解的现象。
它可能是由于焊接过程中焊接电流过大、焊接速度过快或焊接材料的选择不当导致的。
除了上述常见的焊接缺陷，还有一些其他可能出现的问题，如焊接渣、焊结不牢固、焊接变色等。
为了避免焊接缺陷，焊接操作人员应该控制好焊接参数，选择合适的焊接材料，同时要进行焊前、焊中和焊后的质量检查，以确保焊接接头的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝中常见的焊接缺陷
（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体
或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片
V型坡口，手工电弧焊，未焊透
某钢板对接焊缝X射线照相底片
V型坡口，手工电弧焊，密集气孔
（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊
缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工
具钢）-45钢棒
对接电阻焊缝中
的夹渣断口照片
钢板对接焊缝X射线照相底片
V型坡口，手工电弧焊，局部
夹渣和两侧线状夹渣
钢板对接焊缝X射线照相底片
V型坡口，钨极氩弧焊打底+
手工电弧焊，夹钨
（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
焊缝金属从熔化状态到冷却凝固的过程经过热膨胀与冷收缩变化，有较大的冷收缩应力存在，而且显微组织也有从高温到低温的相变过程而产生组织应力，更加上母材非焊接部位处于冷固态状况，与焊接部位存在很大的温差，从而产生热应力等等，这些应力的共同作用一旦超过了材料的屈服极限，材料将发生塑性变形，超过材料的强度极限则导致开裂。
裂纹的存在大大降低了焊接接头的强度，并且焊缝裂纹的尖端也成为承载后的应力集中点，成为结构断裂的起源。
裂纹可能发生在焊缝金属内部或外部，或者在焊缝附近的母材热影响区内，或者位于母材与焊缝交界处等等。
根据焊接裂纹产生的时间和温度的不同，可以把裂纹分为以下几类：
a.热裂纹（又称结晶裂纹）：产生于焊缝形成后的冷却结晶过程中，主要发生在晶界上，金相学中称为沿晶裂纹，其位置多在焊缝金属的中心和电弧焊的起弧与熄弧的弧坑处，呈纵向或横向辐射状，严重时能贯穿到表面和热影响区。
热裂纹的成因与焊接时产生的偏析、冷热不均以及焊条（填充金属）或母材中的硫含量过高有关。
b.冷裂纹：焊接完成后冷却到低温或室温时出现的裂纹，或者焊接完成后经过一段时间才出现的裂纹（这种冷裂纹称为延迟裂纹，特别是诸如14MnMoVg、
18MnMoNbg、14MnMoNbB等合金钢种容易产生此类延迟裂纹，也称之为延迟裂纹敏感性钢）。
冷裂纹多出现在焊道与母材熔合线附近的热影响区中，其取向多与熔合线平行，但也有与焊道轴线呈纵向或横向的冷裂纹。
冷裂纹多为穿晶裂纹（裂纹穿过晶界进入晶粒），其成因与焊道热影响区的低塑性组织承受不了冷却时体积变化及组织转变产生的应力而开裂，或者焊缝中的氢原子相互结合形成分子状态进入金属的细微孔隙中时将造成很大的压应力连同焊接应力的共同作用导致开裂（称为氢脆裂纹），以及焊条（填充金属）或母材中的磷含量过高等因素有关。
c.再热裂纹：焊接完成后，如果在一定温度范围内对焊件再次加热（例如为消除焊接应力而采取的热处理或者其他加热过程，以及返修补焊等）时有可能产生的裂纹，多发生在焊结过热区，属于沿晶裂纹，其成因与显微组织变化产生的应变有关。
对接焊缝上的纵向表面裂纹与外咬边的荧光磁粉检测显示照片（照片来源：日本EISHIN KAGAKU CO.,LTD）
合金钢板对接焊缝X射线照相底片
V型坡口，气体保护焊-钨极氩弧焊，横裂纹
厚度14mm低合金钢板对接焊缝X射线照
相底片，X型坡口，自动焊，纵向裂缝（照
片来源：《焊缝射线照相典型缺陷图谱》
（6）偏析：在焊接时因金属熔化区域小、冷却快，容易造成焊缝金属化学成分分布不均匀，从而形成偏析缺陷，多为条状或线状并沿焊缝轴向分布。
（7）咬边与烧穿：这类缺陷属于焊缝的外部缺陷。
当母体金属熔化过度时造成的穿透（穿孔）即为烧穿。
在母体与焊缝熔合线附近因为熔化过强也会造成熔敷金属与母体金属的过渡区形成凹陷，即是咬边。
根据咬边处于焊缝的上下面，可分为外咬边（在坡口开口大的一面）和内咬边（在坡口底部一面）。
咬边也可以说是沿焊缝边缘低于母材表面的凹槽状缺陷。
其他的焊缝外部缺陷还有：
焊瘤：焊缝根部的局部突出，这是焊接时因液态金属下坠形成的金属瘤。
焊瘤下常会有未焊透缺陷存在，这是必须注意的。
内凹或下陷：焊缝根部向上收缩低于母材下表面时称为内凹，焊缝盖面低于母材上表面时称为下陷。
溢流：焊缝的金属熔池过大，或者熔池位置不正确，使得熔化的金属外溢，外溢的金属又与母材熔合。
弧坑：电弧焊时在焊缝的末端（熄弧处）或焊条接续处（起弧处）低于焊道基体表面的凹坑，在这种凹坑中很容易产生气孔和微裂纹。
焊偏：在焊缝横截面上显示为焊道偏斜或扭曲。
加强高（也称为焊冠、盖面）过高：焊道盖面层高出母材表面很多，一般焊接工艺对于加强高的高度是有规定的，高出规定值后，加强高与母材的结合转角很容易成为应力集中处，对结构承载不利。
以上的外部缺陷多容易使焊件承载后产生应力集中点，或者减小了焊缝的有效截面积而使得焊缝强度降低，因此在焊接工艺上一般都有明确的规定，并且常常采用目视检查即可发现这些外部缺陷。
焊接工艺实验室整理。
