链条规格选用
链条规格及尺寸大全
链条规格及尺寸大全链条是机械传动中常见的一种零部件，它承载着传递动力和转动的重要作用。
不同的机械设备需要使用不同规格和尺寸的链条，以满足其特定的传动需求。
本文将对链条的规格及尺寸进行详细介绍，帮助读者更好地了解链条的选择和应用。
一、链条的分类。
链条根据其结构和用途可以分为多种类型，常见的有滚子链、板链、叉齿链、双速链等。
不同类型的链条适用于不同的传动环境和工作条件，需要根据实际情况进行选择。
1. 滚子链。
滚子链是一种由内、外链板、滚子、销轴等组成的链条，适用于中小型机械传动。
其特点是传动效率高、承载能力大，使用寿命长，因此在各种机械设备中广泛应用。
2. 板链。
板链是由板节和销轴组成的链条，适用于重载、缓速传动。
其结构紧凑、承载能力强，适用于吊运、输送等重载传动场合。
3. 叉齿链。
叉齿链是一种适用于高速传动的链条，其特点是传动平稳、噪音小，适用于飞机、汽车等高速传动设备。
4. 双速链。
双速链是一种具有两种工作速度的链条，适用于需要变速传动的设备，如拖拉机、收割机等农业机械。
二、链条的规格。
链条的规格通常包括链条型号、链节数、链条长度等参数。
不同类型的链条规格各有不同，需要根据具体的传动需求进行选择。
1. 滚子链的规格。
滚子链的规格通常由链条型号和链节数组成，如40型链、50型链等。
其中的数字代表链条的分度，链节数则表示链条的长度。
例如40型链表示链条的分度为1/2英寸，链节数为40个。
2. 板链的规格。
板链的规格通常由链条型号和板节数组成，如C2040链、C2060H链等。
其中的字母代表链条的类型，数字代表链条的分度，后面的数字表示板节数。
例如C2040链表示链条的分度为1/2英寸，板节数为40个。
3. 叉齿链的规格。
叉齿链的规格通常由链条型号和链节数组成，如SC06链、SC12链等。
其中的字母代表链条的类型，数字代表链条的分度，后面的数字表示链节数。
例如SC06链表示链条的分度为3/8英寸，链节数为6个。
链条型号规格表3篇
链条型号规格表链条是机械设备中不可或缺的元件之一，其作用是将动力或动力与转动传动到另一个部分或部件。
链条的种类繁多，不同规格型号的链条在不同场合下扮演着不同的角色。
本篇将介绍一些链条型号规格表，让大家更好地了解链条的分类及其特点。
一、ANSI 美制链条型号规格表ANSI 美制链条型号是制造美国使用的标准之一，其链节间距大约为1英寸（25.4mm），但其具体规格和型号在不同地区和业务范畴有所不同。
下面是一些 ANSI 美制链条的常规规格（单位为英寸）：1. 40型链条：链节宽0.5，链轮齿宽0.3125，链节厚0.3125，链节高0.31252. 50型链条：链节宽0.625，链轮齿宽0.375，链节厚0.375，链节高0.40633. 60型链条：链节宽0.75，链轮齿宽0.469，链节厚0.469，链节高0.4694. 80型链条：链节宽1.0，链轮齿宽0.625，链节厚0.625，链节高0.55. 100型链条：链节宽1.25，链轮齿宽0.75，链节厚0.75，链节高0.563二、ISO 国际链条型号规格表ISO 国际链条是一种通用的标准型号，可用于世界各地的机械设备。
下面是一些常见的 ISO 国际链条规格：1. 08B-1型链条：链节宽为1/2英寸，链节厚为5.72mm，链节高为8.20mm2. 10B-1型链条：链节宽为5/8英寸，链节厚为7.95mm，链节高为10.16mm3. 12B-1型链条：链节宽为3/4英寸，链节厚为8.46mm，链节高为12.07mm4. 16B-1型链条：链节宽为1英寸，链节厚为11.68mm，链节高为15.88mm5. 20B-1型链条：链节宽为1-1/4英寸，链节厚为15.88mm，链节高为20.04mm三、JIS 日本链条型号规格表JIS 日本链条是一种广泛使用的链条标准，其链节间距为25.4mm，是 ANSI 标准链条的一种改进版。
下面是一些常见的 JIS 日本链条规格：1. 04C-1型链条：链节宽度为6.35mm，链节厚度为4.0mm，链节高度为6.0mm2. 06C-1型链条：链节宽度为9.525mm，链节厚度为5.0mm，链节高度为9.0mm3. 08A-1型链条：链节宽度为12.7mm，链节厚度为7.0mm，链节高度为12.0mm4. 10A-1型链条：链节宽度为15.875mm，链节厚度为8.0mm，链节高度为15.0mm5. 12A-1型链条：链节宽度为19.05mm，链节厚度为9.0mm，链节高度为18.0mm总之，不同类型的链条规格和型号各不相同，需要在实际使用中结合所用设备的工作条件和特点，选择适合的链条规格和型号。
链条规格及尺寸大全

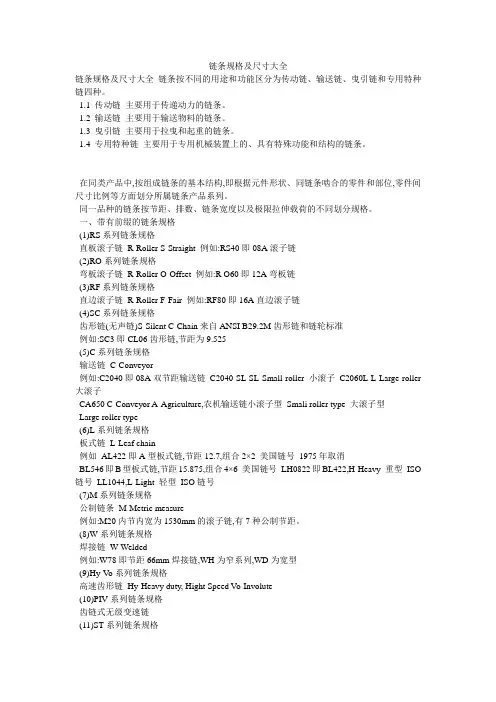

链条规格及尺寸大全链条规格及尺寸大全链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。
1.1 传动链主要用于传递动力的链条。
1.2 输送链主要用于输送物料的链条。
1.3 曳引链主要用于拉曳和起重的链条。
1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。
在同类产品中,按组成链条的基本结构,即根据元件形状、同链条啮合的零件和部位,零件间尺寸比例等方面划分所属链条产品系列。
同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。
一、带有前缀的链条规格(1)RS系列链条规格直板滚子链R-Roller S-Straight 例如:RS40即08A滚子链(2)RO系列链条规格弯板滚子链R-Roller O-Offset 例如:R O60即12A弯板链(3)RF系列链条规格直边滚子链R-Roller F-Fair 例如:RF80即16A直边滚子链(4)SC系列链条规格齿形链(无声链)S-Silent C-Chain来自ANSI B29.2M齿形链和链轮标准例如:SC3即CL06齿形链,节距为9.525(5)C系列链条规格输送链C-Conveyor例如:C2040即08A双节距输送链C2040 SL SL-Small roller 小滚子C2060L L-Large roller 大滚子CA650 C-Conveyor A-Agriculture,农机输送链小滚子型Smali roller type 大滚子型Large roller type(6)L系列链条规格板式链L-Leaf chain例如AL422即A型板式链,节距12.7,组合2×2 美国链号1975年取消BL546即B型板式链,节距15.875,组合4×6 美国链号LH0822即BL422,H-Heavy 重型ISO 链号LL1044,L-Light 轻型ISO链号(7)M系列链条规格公制链条M-Metric measure例如:M20内节内宽为1530mm的滚子链,有7种公制节距。
链条规格分类和参数

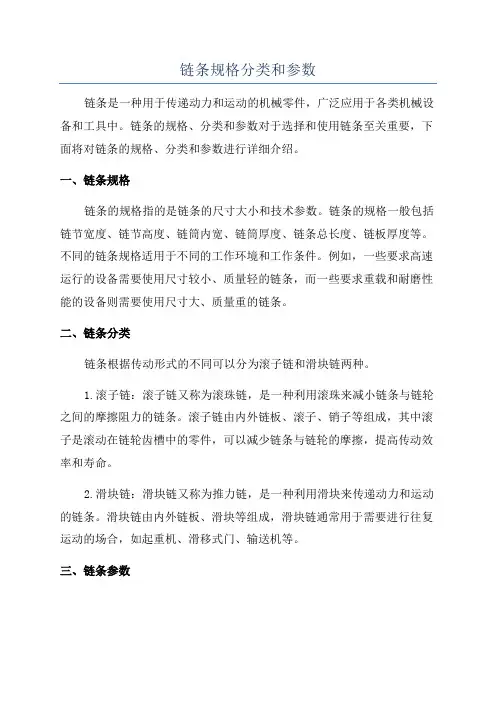

链条规格分类和参数链条是一种用于传递动力和运动的机械零件，广泛应用于各类机械设备和工具中。
链条的规格、分类和参数对于选择和使用链条至关重要，下面将对链条的规格、分类和参数进行详细介绍。
一、链条规格链条的规格指的是链条的尺寸大小和技术参数。
链条的规格一般包括链节宽度、链节高度、链筒内宽、链筒厚度、链条总长度、链板厚度等。
不同的链条规格适用于不同的工作环境和工作条件。
例如，一些要求高速运行的设备需要使用尺寸较小、质量轻的链条，而一些要求重载和耐磨性能的设备则需要使用尺寸大、质量重的链条。
二、链条分类链条根据传动形式的不同可以分为滚子链和滑块链两种。
1.滚子链：滚子链又称为滚珠链，是一种利用滚珠来减小链条与链轮之间的摩擦阻力的链条。
滚子链由内外链板、滚子、销子等组成，其中滚子是滚动在链轮齿槽中的零件，可以减少链条与链轮的摩擦，提高传动效率和寿命。
2.滑块链：滑块链又称为推力链，是一种利用滑块来传递动力和运动的链条。
滑块链由内外链板、滑块等组成，滑块链通常用于需要进行往复运动的场合，如起重机、滑移式门、输送机等。
三、链条参数1.承载能力：链条的承载能力是指链条能够承受的最大载荷。
链条的承载能力与链条的尺寸、材质、设计和工艺等有关。
根据工作条件和要求，需要选择适当承载能力的链条。
2.抗拉强度：链条的抗拉强度是指链条在拉伸过程中能够承受的最大力。
抗拉强度是链条材料的物理性能指标，通常与链条的设计寿命和使用寿命有关。
3.破断强度：链条的破断强度是指链条在断裂前所能承受的最大拉力。
破断强度是链条质量的一个重要指标，也是链条安全使用的一个重要保障。
4.确定系数：链条的确定系数是指链条的使用寿命与设计寿命的比值。
确定系数越高，表示链条的使用寿命越长，质量越可靠。
5.传动效率：链条的传动效率是指链条传递动力时的能量损失。
链条的传动效率与链板、滚子、链轮等部分的设计和制造工艺有关。
总结起来，链条的规格、分类和参数是选择和使用链条时需要考虑的重要因素。
链条规格、分类和参数

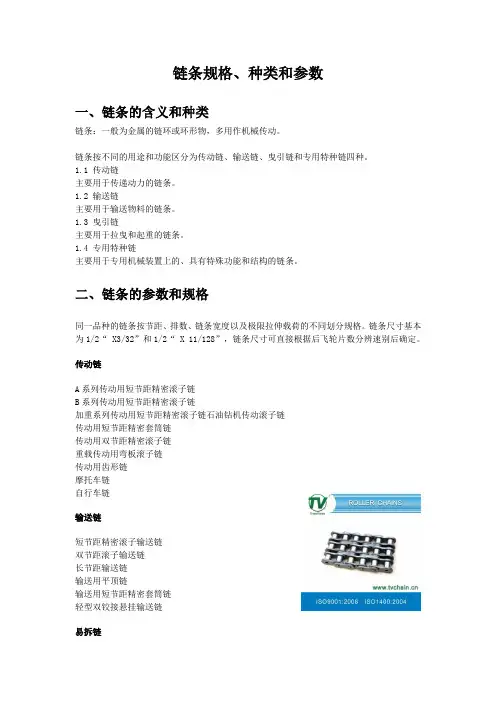

链条规格、种类和参数一、链条的含义和种类链条：一般为金属的链环或环形物，多用作机械传动。
链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。
1.1 传动链主要用于传递动力的链条。
1.2 输送链主要用于输送物料的链条。
1.3 曳引链主要用于拉曳和起重的链条。
1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。
二、链条的参数和规格同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。
链条尺寸基本为1/2“ X3/32”和1/2“ X 11/128”，链条尺寸可直接根据后飞轮片数分辨速别后确定。
传动链A系列传动用短节距精密滚子链B系列传动用短节距精密滚子链加重系列传动用短节距精密滚子链石油钻机传动滚子链传动用短节距精密套筒链传动用双节距精密滚子链重载传动用弯板滚子链传动用齿形链摩托车链自行车链输送链短节距精密滚子输送链双节距滚子输送链长节距输送链输送用平顶链输送用短节距精密套筒链轻型双铰接悬挂输送链易拆链埋乔板输送链工程用钢制滚子输送链工程用钢制套筒输送链农用滚子输送链农机用夹持输送链曳引链板式链起重用圆环链矿用高强度圆环链提升机圆环链销轴链冷拔机链块式重载位曳链滚子曳引链曳引用弯板链专用链滑片式无级变速链保护拖链锯链锅炉链自来水刮渣链印铁烘炉链管钳链农用拨禾链推力链异型链条。
链条规格及尺寸大全

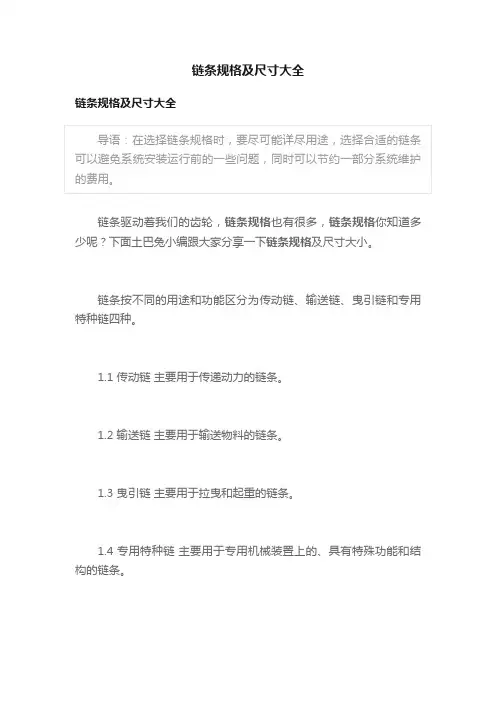

链条规格及尺寸大全链条规格及尺寸大全链条驱动着我们的齿轮，链条规格也有很多，链条规格你知道多少呢？下面土巴兔小编跟大家分享一下链条规格及尺寸大小。
链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。
1.1 传动链主要用于传递动力的链条。
1.2 输送链主要用于输送物料的链条。
1.3 曳引链主要用于拉曳和起重的链条。
1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。
在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。
同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。
一、带有前缀的链条规格(1)RS系列链条规格直板滚子链 R—Roller S—Straight 例如：RS40即08A滚子链(2)RO系列链条规格弯板滚子链 R—Roller O—Offset 例如：R O60即12A弯板链(3)RF系列链条规格直边滚子链 R—Roller F—Fair 例如：RF80即16A直边滚子链(4)SC系列链条规格齿形链(无声链)S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准例如：SC3即CL06齿形链，节距为9.525(5)C系列链条规格输送链 C—Conveyor例如：C2040即08A双节距输送链 C2040 SL SL—Small roller 小滚子 C2060L L—Large roller 大滚子CA650 C—Conveyor A—Agriculture,农机输送链小滚子型 Smali roller type 大滚子型Large roller type(6)L系列链条规格板式链 L—Leaf chain例如 AL422即A型板式链，节距12.7，组合2×2 美国链号 1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号 LH0822即BL422，H—Heavy 重型 ISO链号 LL1044，L—Light 轻型 ISO链号(7)M系列链条规格公制链条 M—Metric measure例如：M20内节内宽为1530mm的滚子链，有7种公制节距。
链条尺寸与系列节距对照表
链条尺寸与系列节距对照表在机械传动领域中，链条作为一种重要的传动部件，其尺寸和节距的选择对于传动系统的性能和稳定性有着至关重要的影响。
为了帮助大家更好地了解和选择合适的链条，本文将为您详细介绍链条尺寸与系列节距的对照表，并对相关知识进行讲解。
链条的尺寸通常由其节距、内节宽度、滚子直径、销轴直径等参数来确定。
而节距则是链条尺寸中最为关键的参数之一，它直接影响着链条的传动能力和适用范围。
常见的链条系列有 A 系列、B 系列等。
A 系列链条一般应用较为广泛，其节距以英制单位表示。
例如，A 系列中的 08A 链条，节距为1270mm，内节宽度为 785mm，滚子直径为 851mm，销轴直径为396mm。
10A 链条的节距为 15875mm，内节宽度为 1016mm，滚子直径为 1016mm，销轴直径为 508mm。
B 系列链条则是在 A 系列的基础上发展而来，其节距以公制单位表示。
比如，08B 链条的节距为 127mm，内节宽度为 775mm，滚子直径为 850mm，销轴直径为 445mm。
10B 链条的节距为 15875mm，内节宽度为 965mm，滚子直径为 1016mm，销轴直径为 508mm。
除了A 系列和B 系列，还有一些特殊用途的链条系列，如C 系列、D 系列等。
C 系列链条通常用于重载和高强度的传动场合，其尺寸较大，承载能力更强。
D 系列链条则多用于农业机械和一些特殊的工业设备中。
在选择链条时，需要根据具体的传动需求来确定合适的链条尺寸和系列节距。
首先要考虑的是传动功率和速度。
如果传动功率较大、速度较高，就需要选择节距较大、强度较高的链条，以确保其能够承受较大的载荷和磨损。
其次，要考虑空间限制。
如果安装空间有限，就需要选择尺寸较小的链条，以保证能够正常安装和运行。
此外，还需要考虑工作环境的因素，如温度、湿度、腐蚀性等，选择具有相应耐腐蚀、耐高温等性能的链条。
例如，在摩托车的传动系统中，通常会使用较小节距的链条，如428 链条，其节距为 127mm，内节宽度为 775mm，滚子直径为 795mm，销轴直径为 398mm。
链条规格、分类和参数
链条规格、种类和参数一、链条的含义和种类链条：一般为金属的链环或环形物，多用作机械传动。
链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。
1.1 传动链主要用于传递动力的链条。
1.2 输送链主要用于输送物料的链条。
1.3 曳引链主要用于拉曳和起重的链条。
1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。
二、链条的参数和规格同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。
链条尺寸基本为1/2“ X3/32”和1/2“ X 11/128”，链条尺寸可直接根据后飞轮片数分辨速别后确定。
传动链A系列传动用短节距精密滚子链B系列传动用短节距精密滚子链加重系列传动用短节距精密滚子链石油钻机传动滚子链传动用短节距精密套筒链传动用双节距精密滚子链重载传动用弯板滚子链传动用齿形链摩托车链自行车链输送链短节距精密滚子输送链双节距滚子输送链长节距输送链输送用平顶链输送用短节距精密套筒链轻型双铰接悬挂输送链易拆链埋乔板输送链工程用钢制滚子输送链工程用钢制套筒输送链农用滚子输送链农机用夹持输送链曳引链板式链起重用圆环链矿用高强度圆环链提升机圆环链销轴链冷拔机链块式重载位曳链滚子曳引链曳引用弯板链专用链滑片式无级变速链保护拖链锯链锅炉链自来水刮渣链印铁烘炉链管钳链农用拨禾链推力链异型链条。
