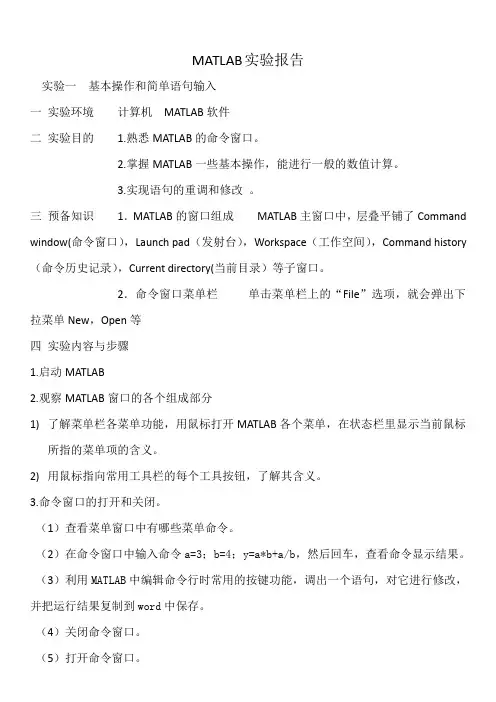

MATLAB实验报告(四份!!!)
0380160815880001449451490168779983287916534749293454515731] >> double(x) ans = -33.5325 60.6078 -54.7098 27.3192 实验三 MATLAB 绘图
一 实验环境 计算机 MATLAB 软件 二 实验目的 1. 掌握 MATLAB 的基本绘命令。 2. 掌握运用 MATLAB 绘制一维、二维、三维的图形方法。 3. 给图形加以修饰。 三 预备知识 特殊的二维图形函数有：直方图、柄图、阶梯图、饼图、频数累计柱状 图、极坐标图 四 实验内容和步骤
3.创建一个 3x3 矩阵，并求其转置，逆矩阵。 >> A=magic(3) A= 8 3 4 >> A' ans = 8 1 6 >> inv(A) 3 5 7 4 9 2 1 5 9 6 7 2
ans = 0.1472 -0.0611 -0.0194 -0.1444 0.0222 0.1889 0.0639 0.1056 -0.1028
3. 画出 y=的曲线（x(-5,5)） 。在这曲线上加入相同区间里的 y=的曲线，并且采用绿色折 线标识。 >> x=linspace(-5,5,100); >> y=x.^2; >> plot(x,y) >> hold on >> z=x.^(1/3); >> plot(x,z,'g--')
4. 在同一窗口不同坐标系里分别绘出 y1=sinx,y2=cosx,y3=cinh(x),y4=cosh(x)4 个图形。 >> x=linspace(0,2*pi,30); >> subplot(2,2,1);plot(x,sin(x)); >> subplot(2,2,2);plot(x,cos(x)); >> subplot(2,2,3);plot(x,sinh(x)); >> subplot(2,2,4);plot(x,cosh(x));
程序设计实验报告(matlab)
程序设计实验报告(matlab)实验一: 程序设计基础实验目的：初步掌握机器人编程语言Matlab。
实验内容：运用Matlab进行简单的程序设计。
实验方法：基于Matlab环境下的简单程序设计。
实验结果：成功掌握简单的程序设计和Matlab基本编程语法。
实验二：多项式拟合与插值实验目的：学习多项式拟合和插值的方法，并能进行相关计算。
实验内容：在Matlab环境下进行多项式拟合和插值的计算。
实验方法：结合Matlab的插值工具箱，进行相关的计算。
实验结果：深入理解多项式拟合和插值的实现原理，成功掌握Matlab的插值工具箱。
实验三：最小二乘法实验目的：了解最小二乘法的基本原理和算法，并能够通过Matlab进行计算。
实验内容：利用Matlab进行最小二乘法计算。
实验方法：基于Matlab的线性代数计算库，进行最小二乘法的计算。
实验结果：成功掌握最小二乘法的计算方法，并了解其在实际应用中的作用。
实验六：常微分方程实验目的：了解ODE的基本概念和解法，并通过Matlab进行计算。
实验内容：利用Matlab求解ODE的一阶微分方程组、变系数ODE、高阶ODE等问题。
实验方法：基于Matlab的ODE工具箱，进行ODE求解。
实验结果：深入理解ODE的基本概念和解法，掌握多种ODE求解方法，熟练掌握Matlab的ODE求解工具箱的使用方法。
总结在Matlab环境下进行程序设计实验，使我对Matlab有了更深刻的认识和了解，也使我对计算机科学在实践中的应用有了更加深入的了解。
通过这些实验的学习，我能够灵活应用Matlab进行各种计算和数值分析，同时也能够深入理解相关的数学原理和算法。
这些知识和技能对我未来的学习和工作都将有着重要的帮助。
MATLAB实验报告
v1.0 可编辑可修改实验一 MATLAB 环境的熟悉与基本运算一、实验目的及要求1．熟悉MATLAB 的开发环境； 2．掌握MATLAB 的一些常用命令；3．掌握矩阵、变量、表达式的输入方法及各种基本运算。
二、实验内容1.熟悉MATLAB 的开发环境： ① MATLAB 的各种窗口：命令窗口、命令历史窗口、工作空间窗口、当前路径窗口。
②路径的设置：建立自己的文件夹，加入到MATLAB 路径中，并保存。
设置当前路径，以方便文件管理。
2.学习使用clc 、clear ，了解其功能和作用。
3.矩阵运算：已知:A=[1 2;3 4]; B=[5 5;7 8]; 求:A*B 、A.*B ，并比较结果。
4.使用冒号选出指定元素:已知:A=[1 2 3;4 5 6;7 8 9]; 求:A 中第3列前2个元素；A 中所有列第2，3行的元素； 5.在MATLAB 的命令窗口计算: 1) )2sin(π2) 5.4)4.05589(÷⨯+ 6.关系及逻辑运算1)已知:a=[5:1:15]; b=[1 2 8 8 7 10 12 11 13 14 15]，求: y=a==b ，并分析结果 2)已知:X=[0 1;1 0]; Y=[0 0;1 0]，求: x&y+x>y ，并分析结果 7.文件操作1)将0到1000的所有整数，写入到D 盘下的文件 2)读入D 盘下的文件，并赋给变量num8.符号运算1)对表达式f=x 3-1 进行因式分解2)对表达式f=（2x 2*(x+3)-10)*t ，分别将自变量x 和t 的同类项合并 3）求3(1)xdz z +⎰三、实验报告要求完成实验内容的3、4、5、6、7、8，写出相应的程序、结果实验二 MATLAB 语言的程序设计一、实验目的1、熟悉 MATLAB 程序编辑与设计环境2、掌握各种编程语句语法规则及程序设计方法3、函数文件的编写和设计4、了解和熟悉变量传递和赋值二、实验内容1．编写程序，计算1+3+5+7+…+(2n+1)的值（用input 语句输入n 值）。
matlab实验报告
matlab实验报告实验1 熟悉matlab 的开发环境及矩阵操作⼀、实验的教学⽬标通过本次实验使学⽣熟悉MATLAB7.0的开发环境，熟悉MA TLAB ⼯作界⾯的多个常⽤窗⼝包括命令窗⼝、历史命令窗⼝、当前⼯作⽬录窗⼝、⼯作空间浏览器窗⼝等。
掌握建⽴表达式书写规则及常⽤函数的使⽤，建⽴矩阵的⼏种⽅法。
⼆、实验环境计算机、MATLAB7.0集成环境三、实验内容1、熟悉命令窗⼝的使⽤，⼯作空间窗⼝的使⽤，⼯作⽬录、搜索路径的设置。
命令历史记录窗⼝的使⽤，帮助系统的使⽤。
2、在当前命令窗⼝中输⼊以下命令：x=0:2:10 y=sqrt(x)，并理解其含义。
3、求下列表达式的值（1）w=)1034245.01(26-?+?（2）x=ac b e abc cb a ++-+++)tan(22ππ,其中a=3.5,b=5,c=-9.8 四、实验总结1、熟悉了命令窗⼝的使⽤，⼯作空间窗⼝的使⽤。
2、了解了⼯作⽬录、搜索路径的设置⽅法。
---5317383399351542实验2 MATLAB 基本运算⼀、实验的教学⽬标通过本次实验使学⽣掌握向量和矩阵的创建⽅法；掌握矩阵和数组的算术运算、逻辑运算和关系运算；掌握字符数组的创建和运算；了解创建元胞数组和结构体的⽅法。
⼆、实验环境计算机、MATLAB7.0集成环境三、实验内容1、要求在闭区间]2,0[π上产⽣具有10个等距采样点的⼀维数组。
试⽤两种不同的指令实现。
（提⽰：冒号⽣成法，定点⽣成法）2、由指令rng('default'),A=rand(3,5)⽣成⼆维数组A ，试求该数组中所有⼤于0.5的元素的位置，分别求出它们的“全下标”和“单下标”。
（提⽰：find 和sub2ind ）3、创建3阶魔⽅矩阵a 和3阶对⾓阵b ，c=a(1:3,1:3)（1）计算矩阵a,b 和c 的⾏列式、逆矩阵并进⾏最⼤值的统计。
（2）⽐较矩阵和数组的算术运算：b 和c 的*、/、^和.*、./、.^。

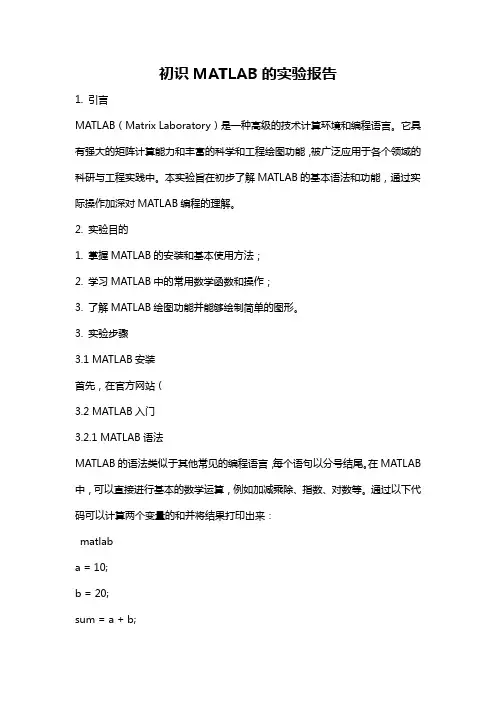

初识MATLAB的实验报告
初识MATLAB的实验报告1. 引言MATLAB（Matrix Laboratory）是一种高级的技术计算环境和编程语言。
它具有强大的矩阵计算能力和丰富的科学和工程绘图功能，被广泛应用于各个领域的科研与工程实践中。
本实验旨在初步了解MATLAB的基本语法和功能，通过实际操作加深对MATLAB编程的理解。
2. 实验目的1. 掌握MATLAB的安装和基本使用方法；2. 学习MATLAB中的常用数学函数和操作；3. 了解MATLAB绘图功能并能够绘制简单的图形。
3. 实验步骤3.1 MATLAB安装首先，在官方网站（3.2 MATLAB入门3.2.1 MATLAB语法MATLAB的语法类似于其他常见的编程语言，每个语句以分号结尾。
在MATLAB 中，可以直接进行基本的数学运算，例如加减乘除、指数、对数等。
通过以下代码可以计算两个变量的和并将结果打印出来：matlaba = 10;b = 20;sum = a + b;disp(sum);3.2.2 MATLAB变量在MATLAB中，可以创建和操作各种类型的变量，例如数值、字符串、矩阵等。
以下代码演示了如何创建一个矩阵：matlabmatrix = [1, 2, 3; 4, 5, 6; 7, 8, 9];disp(matrix);3.2.3 MATLAB函数MATLAB提供了许多内置的数学函数，可以直接调用。
以下代码演示了如何计算正弦函数值并打印结果：matlabx = pi/4;y = sin(x);disp(y);3.3 MATLAB绘图MATLAB具有强大的绘图功能，可以绘制各种图形，如曲线、散点图、柱状图等。
以下代码演示了如何绘制一个简单的正弦曲线：matlabx = linspace(0, 2*pi, 100);y = sin(x);plot(x, y);xlabel('x');ylabel('y');title('Sine Curve');4. 实验结果与分析在完成上述实验步骤后，我们成功安装了MATLAB，并学习了基本的语法、变量和函数的使用方法。
matlab实验报告总结
matlab实验报告总结1.求一份matlab的试验报告计算方法试验报告3【实验目的】检查各种数值计算方法的长期行为【内容】给定方程组x'(t)=ay(t),y'(t)=bx(t), x(0)=0, y(0)=b的解是x-y 平面上的一个椭圆，利用你已经知道的算法，取足够小的步长，计算上述方程的轨道，看看那种算法能够保持椭圆轨道不变。
（计算的时间步长要足够多）【实验设计】用一下四种方法来计算：1. Euler法2. 梯形法3. 4阶RK法4. 多步法Adams公式【实验过程】1. Euler法具体的代码如下：clear;a=2;b=1;A=[0 a; -b0];U=[];u(:,1)=[0;b];n=1000000;h=6*pi/n;fori=1:n delta(i)=((u(1,i)/a)^2+(u(2,i)/b)^2)^0.5; u(:,i+1)=u(:,i)+h*A*u(:,i);endt=1:n+1;subplot(1, 2,1);plot(1:n,delta);gridon;subplot(1,2,2);plot(u(1,:),u(2,:));gridon;max(abs(delta-ones(1,length(delta)）））；结果如下：2. 梯形法具体的代码如下：clear;a=2;b=1;A=[0 a; -b 0];U=[];u(:,1)=[0;b];n=300;h=6*pi/n;for i=1:n delta(i)=((u(1,i)/a)^2+(u(2,i)/b)^2)^0.5;v1=u(:,i)+h*A*u(:,i);v2=u(:,i)+h*A*(u(:,i)+v1)/2;1u(:,i+1)=u(:,i)+h*A*(u(:,i)+v2)/2;endt=1:n+1;sub plot(1,2,1);plot(1:n,delta);gridon;subplot(1,2,2)；结果如下 3. 4阶RK法clear;a=2;b=1;A=[0 a; -b 0];U=[];u(:,1)=[0;b];n=70;h=6*pi/n;for i=1:n delta(i)=((u(1,i)/a)^2+(u(2,i)/b)^2)^0.5;k1=A*u(:,i); k2=A*(u(:,i)+h/2*k2); k3=A*(u(:,i)+h*k3); k4=A*(u(:,i)+h*k3); u(:,i+1)=u(:,i)+h/6*(k1+2*k2+2*k3+k4);endt=1:n+1 ;subplot(1,2,1);plot(1:n,delta);gridon;subplot(1,2,2)；结果如下：4. 多步法Adams公式clear;a=2;b=1;A=[0 a; -b 0];U=[];u(:,1)=[0;b];n=200;h=6*pi/n;u(:;2)=u(u,1)+h*A*u(:,1);u(:;3)=u(u,2)+h/2*A*(3*u(:,2)-u(:,1));u(:;4)=u(u,3)+h/12*A*(23*u(:,3)-16*u(:,2)+5*u(:, 1)); delta(1)=((u(1,1)/a)^2+(u(2,1)/b^2)^0.5 delta(2)=((u(1,2)/a)^2+(u(2,2)/b^2)^0.5delta(3)=((u(1,3)/a)^2+(u(2,3)/b^2)^0.5for i=4:n delta(i)=((u(1,i)/a)^2+(u(2,i)/b)^2)^0.5;u(:,i+1)=u(:,i)+h/24*A*(55*u(:,i)-59*u(:,i-1)+37 *u(:,i-1)+37*u(:,i-2)-9*u(:,i-3));endt=1:n+1;sub plot(1,2,1);plot(1:n,delta);gridon;subplot(1,2,2)；结果如下：【实验分析】通过这几种方法对比，发现最为稳定的是多步法Adams公式和4阶RK法，其次是梯形法，而欧拉法最为不稳定。
matlab 实验报告
matlab 实验报告Matlab 实验报告引言：Matlab（Matrix Laboratory）是一种强大的科学计算软件，它为科学家、工程师和研究人员提供了一个强大的计算环境。
本实验报告旨在介绍我对Matlab的实验结果和使用体验，以及对其优点和局限性的思考。
一、Matlab的基本功能和特点Matlab是一种高级编程语言和开发环境，它具有广泛的数学和工程计算功能。
通过Matlab，我可以进行矩阵运算、数值计算、数据可视化、算法开发等一系列操作。
Matlab的语法简洁易懂，可以快速实现复杂的计算任务。
此外，Matlab还提供了大量的工具箱，如信号处理、控制系统、图像处理等，使得各种领域的科学研究和工程应用变得更加便捷。
二、实验结果与应用案例在本次实验中，我选择了一个经典的数值计算问题——求解非线性方程。
通过Matlab的数值计算能力，我可以使用不同的迭代方法来求解方程的根。
在实验中，我使用了牛顿迭代法、二分法和割线法来求解方程。
通过对比这些方法的收敛速度和精度，我得出了不同方法的优缺点。
在实际应用中，Matlab可以广泛应用于信号处理、图像处理、数据分析等领域。
例如，在信号处理中，我可以使用Matlab的信号处理工具箱来进行滤波、频谱分析等操作。
在图像处理中，我可以利用Matlab的图像处理工具箱进行图像增强、边缘检测等操作。
这些应用案例充分展示了Matlab在科学计算和工程应用中的重要性和灵活性。
三、Matlab的优点1. 强大的计算功能：Matlab提供了丰富的数学和工程计算函数，可以高效地进行复杂的计算任务。
2. 简洁的语法：Matlab的语法简洁易懂，使得编程变得更加高效和便捷。
3. 丰富的工具箱：Matlab提供了大量的工具箱，覆盖了各种领域的科学计算和工程应用需求。
4. 可视化能力强：Matlab提供了丰富的绘图函数，可以直观地展示数据和计算结果。
四、Matlab的局限性1. 高昂的价格：Matlab是一款商业软件，其价格较高，对于个人用户而言可能不太容易承受。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
实验课程：MATLAB综合实验
学生姓名：
学号：
专业班级：
2012年 5 月 20 日
实验四模拟滤波器频率特性测试
一、实验目的
1、掌握低通无源滤波器的设计；
2、学会将无源低通滤波器向带通、高通滤波器的转换；
3、了解常用有源低通滤波器、高通滤器、带通滤波器、带阻滤波器的结构与特性；
二、预备知识
1、学习“模拟滤波器的逼近”；
2、系统函数的展开方法；
3、低通滤波器的结构与转换方法；
预习报告中回答以下问题：
1、实际中常用的滤波器电路类型有哪些，有何特点？
2、有源滤波器、无源滤波器的概念，优缺点和各自的应用场合？
3、绘出低通、带通、带阻、高通四种滤波器的理想频响曲线及实际频响曲线，两者
有何根本区别，产生原因？
三、实验原理
模拟滤波器根据其通带的特征可分为：
（1）低通滤波器：允许低频信号通过，将高频信号衰减；
（2）高通滤波器：允许高频信号通过，将低频信号衰减；
（3）带通滤波器：允许一定频带范围内的信号通过，将此频带外的信号衰减；
（4）带阻滤波器：阻止某一频带范围内的信号通过，而允许此频带以外的信号衰减；
各种滤波器的频响特性图：
图2一1低通滤波器图2一2高通滤波器
图2一3带通滤波器图2一4带阻滤波器
在这四类滤波器中，又以低通滤波器最为典型，其它几种类型的滤波器均可从它转
化而来。
1、系统的频率响应特性是指系统在正弦信号激励下系统的稳态响应随激励信号频率变
化的情况。
用矢量形式表示：
其中：｜H(j ω)｜为幅频特性，表示输出信号与输入信号的幅度比随输入信号频率的变化关系；φ(ω)为相频特性，表示输出信号与输入信号的相位差随输入信号频率的变化关系。
2、H(j ω)可根据系统函数H(s)求得：H(j ω)= H(s)︱s=j ω因此，对于给定的电路可根椐S 域模型先求出系统函数H(s)，再求H(j ω)，然后讨论系统的频响特性。
3、频响特性的测量可分别测量幅频特性和相频特性，幅频特性的测试采用改变激励信号的频率逐点测出响应的幅度，然后用描图法描出幅频特性曲线；相频特性的测量方法亦可改变激励信号的频率用双踪示波器逐点测出输出信号与输入信号的延时τ，根椐下面的公式推算出相位差 当响应超前激励时为 ()φω正，当响应落后激励时()φω为负。
四、实验原理图
图2一5实验电路
图中：R=38k Ω，C=3900pF ，红色框内为实验板上的电路。
五、实验前预习内容：
1、写出原理图中高、低通及并联后滤波器网络的电压移函数，计算截止频率，并画出幅
频特性及相频特性曲线；
2、测试频率特性时，测试点频率应如何选取。
六、实验内容及步骤：
将信号源CH1的信号波形调为正弦波，信号的幅度调为Vpp=10V 。
1、RC 高通滤波器的频响特性的测量： 将信号源的输出端(A)接实验板的IN1端，滤波后的信号OUT1接示波器的输入(B) 。
根据被测电路的参数及系统的频特性，将输入信号的频率从低到高逐次改变十 次以上(幅度保持Vipp=10v) ， 逐个测量输出信号的峰峰值大小(Vopp)及输出信号与输入信号的相位差 ，并将测量数据填入表一：
表一
得到幅频特性为：
2．RC 低通滤波器的频响特性的测量：
将信号源的输出(A)接实验板的IN2，滤波后的输出信号OUT2接示波器的输入(B) 。
根
据被测电路的参数及系统的幅频特性，将输入信号的频率从低到高逐次改变十次以上(幅度保持Vipp=10v) ，逐个测量输出信号的峰峰值大小(Vopp) 及Φ(ω)，并将测量数据填入表二：
表二
幅频特性：
相频特性：
3．双TRC带阻滤波器的频响特性的测量：
将实验板上的两输入端IN1与IN2短接，输出端OUT1与OUT2短接；并将信号源的输出(A)接实验板输入(IN1 )或(IN2 )，滤波后的输出OUT1或OUT2接示波器的输入(B) 。
根据被测电路的参数及系统的幅频特性，将输入信号的频率从低到高逐次改变二十次以上(幅度保持Vipp=10v) ，逐个测量输出信号的峰峰值大小(Vopp)及Φ(ω) ，并将测量数据填入
幅频特性：
七、实验仪器：
函数发生器一台，双踪示波器一台，实验板一块
八、误差分析：(1)由于示波器的稳定性和读数的偏差，导致实验有误差。
(2)实验中测了大量的数据，由于要求不多于15组，故省
去了一些数据。
注：在matlab里有些图是用插值命令interp1画的。
九、实验小结：
通过模拟滤波器频率特性测试实验，我初步了解了有源低通滤波器、高通滤器、带通滤波器、带阻滤波器的结构与特性，同时对仪器的使用有了较熟练的把握。
为今后进一步学习奠定了基础。
实验五连续时间系统的模拟
一、目的。
