百分表的使用方法和保养
百分表和千分表的操作规程及维护保养
百分表和千分表的操作规程及维护保养百分表和千分表是常用的测量工具，在工业生产、实验室以及日常生活中都有广泛的应用。
正确的操作规程和维护保养可以保证测量结果的准确性和工具的寿命。
本文将介绍百分表和千分表的操作规程及维护保养要点。
一、百分表的操作规程百分表是通过刻度盘上的刻度与指针进行测量的工具。
下面是百分表的正确操作规程：1. 准备工作：在使用百分表之前，确保工作台面平整，测量物体表面整洁无杂质。
2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与百分表的测量范围相符。
3. 选择合适的百分表：根据待测物体的尺寸和测量要求，选择合适的百分表，并确保其刻度清晰可读。
4. 固定百分表：将百分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。
5. 调整初始位置：将百分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。
6. 进行测量：轻轻旋转百分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。
保留小数点后的位数。
8. 清洁和保养：使用完毕后，及时清洁百分表表面，确保刻度清晰可读，存放在干燥的环境中，防止生锈和损坏。
二、千分表的操作规程千分表是一种高精度的测量工具，其测量范围更小，精确度更高。
下面是千分表的正确操作规程：1. 准备工作：在使用千分表之前，确保工作台面平整，测量物体表面整洁无杂质。
2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与千分表的测量范围相符。
3. 选择合适的千分表：根据待测物体的尺寸和测量要求，选择合适的千分表，并确保其刻度清晰可读。
4. 固定千分表：将千分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。
5. 调整初始位置：将千分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。
6. 进行测量：小心旋转千分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。
保留小数点后的位数。

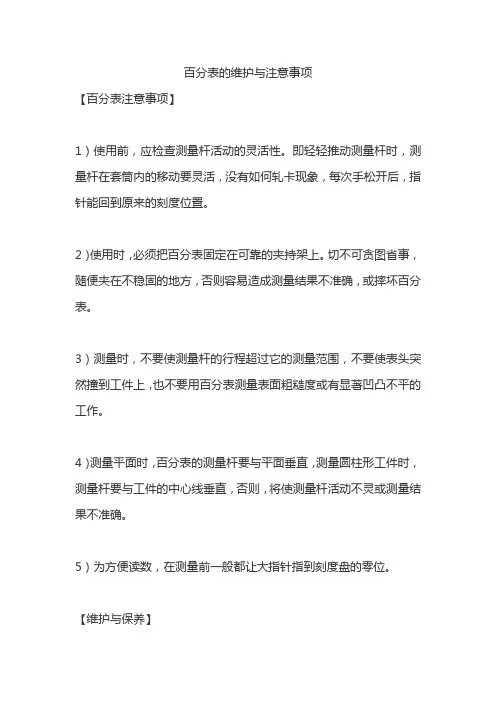

百分表的维护与注意事项
百分表的维护与注意事项
【百分表注意事项】
1）使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。
2）使用时，必须把百分表固定在可靠的夹持架上。
切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。
3）测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。
4）测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时，测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。
5）为方便读数，在测量前一般都让大指针指到刻度盘的零位。
【维护与保养】
1）远离液体,不使冷却液、切削液、水或油与内径表接触。
2）在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。
3）成套保存于盒内,避免丢失与混用。
百分表是一种用来测量圆度、圆跳动、平面度、平行度、直线度等形状跟位置误差等的机械测量仪器，通常是由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。

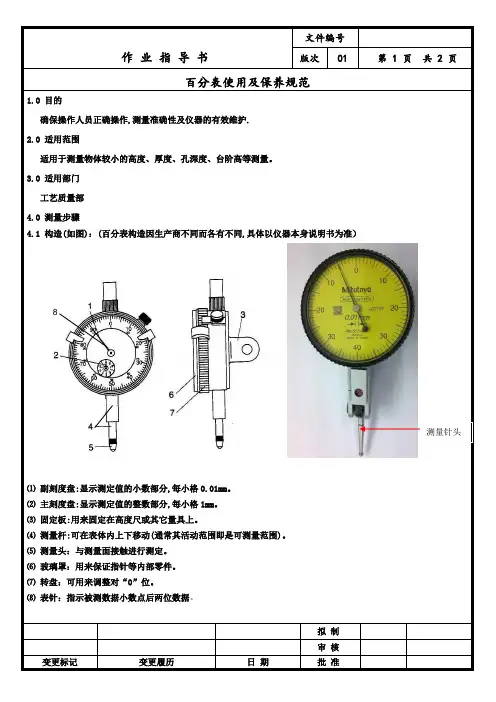

百分表使用及保养规范
百分表使用及保养规范
1.0 目的
确保操作人员正确操作,测量准确性及仪器的有效维护.
2.0 适用范围
适用于测量物体较小的高度、厚度、孔深度、台阶高等测量。
3.0 适用部门
工艺质量部
4.0 测量步骤
4.1 构造(如图)：(百分表构造因生产商不同而各有不同,具体以仪器本身说明书为准）
8
测量针头
⑴副刻度盘:显示测定值的小数部分,每小格0.01mm。
⑵主刻度盘:显示测定值的整数部分,每小格1mm。
⑶固定板:用来固定在高度尺或其它量具上。
⑷测量杆:可在表体内上下移动(通常其活动范围即是可测量范围)。
⑸测量头：与测量面接触进行测定。
⑹玻璃罩：用来保证指针等内部零件。
⑺转盘：可用来调整对“0”位。
⑻表针：指示被测数据小数点后两位数据。
拟制
审核
变更标记变更履历日期批准。
百分表的使用与保养
1.百分表与千分表
用途： 可用来精确测量零件圆度、圆跳动、平面度、平行度和直线度等 形位误差.（形状误差/位置误差 ）
★百分表与千分表的区别：
百分表的精度为0.01mm
1. 大表上有10大格，每大格0.1mm ；100小格，每小格0.01mm。
千分表的精度为0.001mm
1. 大表上有20大格, 每大格0.01mm, 200小格,每小格0.001mm.
3. 读数原理
★ 测量杆移动1mm时，大指针正好回转一圈，小指针正好转一格。而在百分表的表 盘上沿圆周刻有100等分格，则其刻度值为1mm/100=0.01mm。测量时当大指针转过1 格刻度时，表示零件尺寸变化0.01mm。该百分表的分度值为0.01mm。
刻度：
① 大刻度盘： 有10大格，每个大格=0.1mm 1小格=0.01mm 转一圈100小格×0.01=1mm ② 小刻度盘： 有10格，每个1格=1mm (长指针旋转一周,短指针旋转一格,即:1mm)
端径跳检具车夹具
汽车车桥轮毂
车轮=钢圈+轮胎
钢圈端径跳讲解:
端跳 径跳 径跳 端跳
0.01mm ZH / AN 0— 10mm GG Y
0 . 0 1 Z m H m A /N 0G G — 1Y 0 m m
. 0 1 m Z m H A /N G 0G — Y 1 0 m m
ZH 0.01mm A— / 0 N 10mm G GY
步骤1：（无受力空表校验）
a. 戴好手套，先检查“百分表”外观是否正常；再用手压几下活动测量杆，百分表指针移动应平 稳、灵活、无卡滞现象。 b. 然后转动表圈，将“百分表”指针调到“0”，再上下运动测量杆，看指针是否归零.
1. 转动表圈， 使指针调到“0”

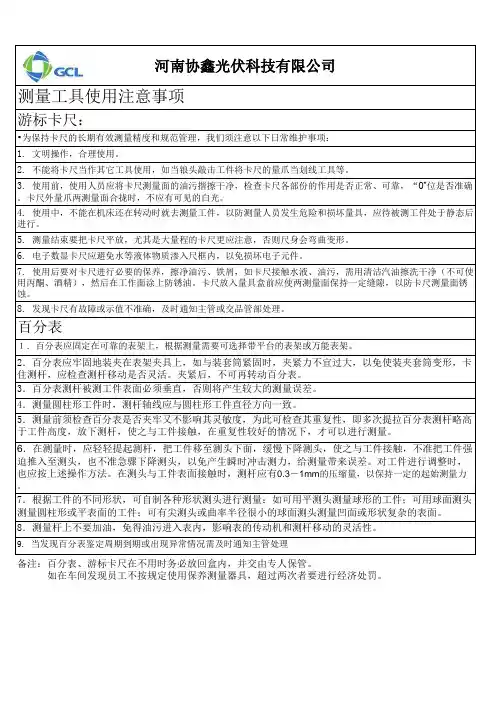

游标卡尺,百分表的使用保养方法
备注：百分表、游标卡尺在不用时务必放回盒内，并交由专人保管。 如在车间发现员工不按规定使用保养测量器具，超过两次者可靠的表架上，根据测量需要可选择带平台的表架或万能表架。
2．百分表应牢固地装夹在表架夹具上，如与装套筒紧固时，夹紧力不宜过大，以免使装夹套筒变形，卡 住测杆，应检查测杆移动是否灵活。夹紧后，不可再转动百分表。 3．百分表测杆被测工件表面必须垂直，否则将产生较大的测量误差。 4．测量圆柱形工件时，测杆轴线应与圆柱形工件直径方向一致。 5．测量前须检查百分表是否夹牢又不影响其灵敏度，为此可检查其重复性，即多次提拉百分表测杆略高 于工件高度，放下测杆，使之与工件接触，在重复性较好的情况下，才可以进行测量。
6．在测量时，应轻轻提起测杆，把工件移至测头下面，缓慢下降测头，使之与工件接触，不准把工件强 迫推入至测头，也不准急骤下降测头，以免产生瞬时冲击测力，给测量带来误差。对工件进行调整时， 也应按上述操作方法。在测头与工件表面接触时，测杆应有0.3－1mm的压缩量，以保持一定的起始测量力 。 7．根据工件的不同形状，可自制各种形状测头进行测量：如可用平测头测量球形的工件；可用球面测头 测量圆柱形或平表面的工件；可有尖测头或曲率半径很小的球面测头测量凹面或形状复杂的表面。 8．测量杆上不要加油，免得油污进入表内，影响表的传动机和测杆移动的灵活性。
河南协鑫光伏科技有限公司
测量工具使用注意事项
游标卡尺：
•为保持卡尺的长期有效测量精度和规范管理，我们须注意以下日常维护事项： 1. 文明操作，合理使用。 2. 不能将卡尺当作其它工具使用，如当锒头敲击工件将卡尺的量爪当划线工具等。 3. 使用前，使用人员应将卡尺测量面的油污揩擦干净，检查卡尺各部份的作用是否正常、可靠，“0”位是否准确 。卡尺外量爪两测量面合拢时，不应有可见的白光。 4. 使用中，不能在机床还在转动时就去测量工件，以防测量人员发生危险和损坏量具，应待被测工件处于静态后 进行。 5. 测量结束要把卡尺平放，尤其是大量程的卡尺更应注意，否则尺身会弯曲变形。 6. 电子数显卡尺应避免水等液体物质渗入尺框内，以免损坏电子元件。 7. 使用后要对卡尺进行必要的保养，擦净油污、铁屑，如卡尺接触水液、油污，需用清洁汽油擦洗干净（不可使 用丙酮、酒精），然后在工作面涂上防锈油。卡尺放入量具盒前应使两测量面保持一定缝隙，以防卡尺测量面锈 蚀。 8. 发现卡尺有故障或示值不准确，及时通知主管或交品管部处理。
内径百分表上量安全操作及保养规程
内径百分表上量安全操作及保养规程内径百分表是一种常用于测试工件孔径的精密测量工具。
正确的使用和保养能够保证其测量精度及工作寿命。
本文将介绍内径百分表上量的安全操作及保养规程。
安全操作规程1.检查工具：在使用内径百分表时，应先检查仪器是否完整、无损伤，并检查量具是否符合要求。
同时还需清洁测量刀片和内径百分表，保证其清洁度。
2.距离计设置：在量测前应设置距离计。
如使用电子距离计，应按电子距离计说明进行操作。
3.选择合适的刀片：根据被测工件的孔径选择合适的刀片。
如需两轴测量，还需选择合适的底座，以保证测量的准确性。
4.发现问题时停用：在使用内径百分表时，如发现异常或测量精度有误，应立即停用，检查原因后进行维修。
5.正确操作：在量测时，应轻推内径百分表靠近被测孔口，使其尽量贴合，保证测量精度。
同时，要注意保持工具和工件间的垂直状态。
6.避免碰撞：在使用内径百分表时，应保证其不会与硬物、工件及其他精密仪器发生碰撞，避免造成损坏。
7.存放保养：在使用完内径百分表后，应将其放置在干燥、无尘的环境中，避免水分、灰尘等物质对其造成损坏。
另外，还需做好定期的保养工作。
保养规程1.周期性校准：在使用内径百分表前，先进行周期性的校准工作，保证其测量精度。
原则上建议每年进行一次校准。
2.清洁保养：使用完内径百分表后，应及时清洁并擦干工具。
另外还需定期检查和更换测量刀片，保证其尖锐度和表面光洁度。
3.定期维护：内径百分表应定期进行维护，在进行保养工作时，应注意，所有保养工作均需在干净、整洁的环境中进行。
4.定期更换零件：在使用内径百分表时，由于机械摩擦、磨损等原因，某些零部件会受到损伤，因此需要定期更换。
建议每年进行一次全面的检查和更换工作。
总结内径百分表是非常常用的测量工具，在使用时需要注意安全操作规程，定期进行保养维护。
只有这样才能保证内径百分表的位于准确可靠，尽可能的减少错误测量，提高工作效率。
内径百分表的使用及保养
请保持课堂安静 请将手机调整为振动模式，如 需接听电话，请走出课堂接听。
谢谢合作！
培训教材
内径百分表的使用及保养
一、内径百分表的用途
内径百分表用于相对法测 量孔径及其几何形状误差， 又被称为内径表。
二、内径百分表的结构和相关参数 • 内径百分表由表头（百分表）和表 架两部分组成。根据结构不同，又 可分为带定位中心支架和不带定位 中心支架（涨簧式）两种，前一种 用得多。由活动测头、可换测头、 表架头、表架套杆、传动杆、测力 弹簧百分表、杠杆、定位装置、定 位弹簧组成。
针的“拐点”相重合。再摆动几 次，检查零位是否稳定，如果每 次均在“0”位线拐回来，则说明 “0”位已经对准，对校对好“0” 位的内径百分表，在使用中不得 松动锁母，以防“0”位发生变化， 而造成附加误差。
3、测量使用方法 • 用内径百分表测量孔径的操作方法与 校对“0”位过程基本相同，被测量工 件表面一定要清洁无污垢，被测尺寸 等于调整尺寸与百分表的指示值的代 数和。读数时，如果指针正好指在零 位，说明被测孔与标准尺寸相等；若 指针按顺时针方向离开零位，表示被 测孔位小于标准尺寸；若指针按逆时 针方向离开零位时，表示被测孔径大 于标准尺寸。
读出显示数据（被测尺寸等于 调整尺寸与百分表指示值的代 数和）。 用完后将内径百分表放入工具 盒内或指定位置（将固定测头 涂上防锈油）。
二、注意事项 非相关工作人员不得使用。 不得使灰尘、油污、铁屑等进 入表架内。 测量时不得使活动测头受到剧 烈震动，在接触活动测头时要 小心，不要用力太大。
测量时要经常校对“0”位。 安装测头时一定要用搬子紧固。 装卸百分表时，要先松开表架 上的夹紧手柄。 定期进行检测，确保在有效期 内使用，确保精度。
百分表检定仪安全操作及保养规程
百分表检定仪安全操作及保养规程前言百分表检定仪是一种高精度的测量仪器，用于检测和校准百分表的精度和准确性。
在使用和维护过程中，必须遵循一定的操作规程和安全措施，以确保设备的正常工作和长期可靠性。
本文将介绍百分表检定仪的安全操作和保养规程，希望能为用户提供一些有用的建议和指导。
一、安全操作规程1.1 安全设施1.百分表检定仪必须放置在平稳、干燥、通风、无腐蚀性气体和化学品的场所中，保持箱体干净、无尘、无水、无油。
2.操作人员必须熟悉本机的使用说明，且未经训练人员禁止操作本机器。
3.在使用百分表检定仪时，请确保周围环境安静，避免干扰和噪声对测试结果产生影响。
4.百分表检定仪在运转中，请勿擅自拆卸机器和更换零部件，确需维修时，请联系专业人员进行处理。
1.2 使用规范1.在使用前，请检查设备的开关、电源、控制器等部分是否正常，如出现故障或损坏，请及时联系维修人员。
2.在使用百分表检定仪时，请注意检查设备的精度和压力范围是否符合测试对象的需求。
3.在进行测试之前，请确保测试对象的表面光滑、无氧化、无杂质、无污染、无影响测量的缺陷。
4.在测试对象接触底座时，需要密封平稳，与接触底座平行，并不得发生偏斜或摇摆现象。
5.在进行测试时，请务必按照设备使用说明书和标准操作流程进行，以免误操作或造成不必要的损害。
1.3 安全操作措施1.电源开关处于“关”位时，操作人员才能上机检测操作。
开机检测前要检查好操作环境，消除操作环境因素干扰和防止操作人员操作不当造成事故。
2.操作人员必须全神贯注地操作设备，避免分心或疏忽导致意外的发生。
3.操作人员在使用设备时需配戴个人防护用品，如眼镜、口罩、手套等，以确保人身安全和卫生。
4.在进行测试时，避免手离开操作盘，避免因无意中拉动电线而产生不必要的伤害。
5.在测试完毕后，操作人员应注意清理现场、停机、关电源、关闭相关设备，确保设备、人员和环境的安全。
二、保养规程2.1 设备保护1.在百分表检定仪闲置或使用后，应避免灰尘和其他物质进入设备内部，应保持设备的干净整洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、百分表的保养（使用注意事项）
学习评价
一、填空题 １、测量时测量面和 ２、读数时眼睛要 要垂直。 于表针，防止偏视造成读数误差。
二、判断题
１、测头要轻轻地接触测量物或方块规
（
）
（ ） ）
２、为了获得正确的测量结果，只能测量一次 于自由状态。 （
３、在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处
参考答案
一、 １、测杆 ２、垂直
二、
１、√
２、X ３、√
返回
任务实施
4. 远离液体,不使冷却液、切削液、水或油与内径表接。 5. 在不使用时,要摘下百分表,使表解除其所有负荷, 让测量杆处于自由状态。 6. 成套保存于盒内,避免丢失与混用。
返回
任务实施
视频【ZYKC201302_B02_3_3_03
任务实施
本次学习任务主要内容小结： １、百分表的使用方法：
汽车维修基础
百分表的使用方法和保养
解百分表的使用方法及保养
学习目标
通过本任务学习，应能： 1、了解百分表的使用方法；
2、了解百分表的保养方法
学习重难点
学习重点：
百分表的使用方法
学习难点：
百分表的使用方法
任务实施
一、使用方法
1.测量时测量面和测杆要垂直。 2.使用规定的支架。 3.测头要轻轻地接触测量物或方块规。 4.测量圆柱形产品时，测杆轴线与产品直径方向一致。
5
任务实施
5.读数时眼睛要垂直于表针，防止偏视造成读数误差 。 6.小指针指示整数部分，大指针指示小数部分，两者 相加即为测量结果。 ７.为了获得正确的测量结果，可以多测量几次。
任务实施
二、使用注意事项
1、使用前，应检查测量杆活动的灵活性。即轻轻推动测 量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡 现象，且每次放松后，指针能回复到原来的刻度位置。 2、使用百分表时，必须把它固定在可靠的夹持架上（如 固定在万能表架或磁性表座上），夹持架要安放平稳， 免使测量结果不准确或摔坏百分表。 3.用夹持百分表的套筒来固定百分表时，夹紧力不要过大， 以免因套筒变形而使测量杆活动不灵活。
