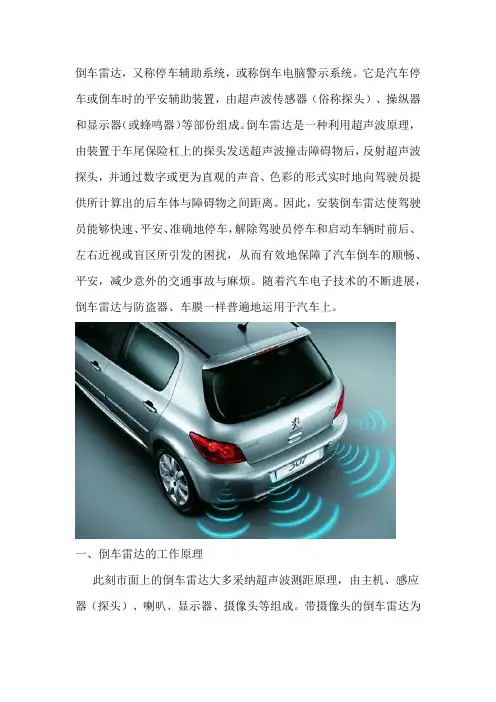

汽车倒车雷达的安装与性能新干线汽车美容篇
倒车雷达，又称停车辅助系统，或称倒车电脑警示系统。
它是汽车停车或倒车时的平安辅助装置，由超声波传感器（俗称探头）、操纵器和显示器（或蜂鸣器）等部份组成。
倒车雷达是一种利用超声波原理，由装置于车尾保险杠上的探头发送超声波撞击障碍物后，反射超声波探头，并通过数字或更为直观的声音、色彩的形式实时地向驾驶员提供所计算出的后车体与障碍物之间距离。
因此，安装倒车雷达使驾驶员能够快速、平安、准确地停车，解除驾驶员停车和启动车辆时前后、左右近视或盲区所引发的困扰，从而有效地保障了汽车倒车的顺畅、平安，减少意外的交通事故与麻烦。
随着汽车电子技术的不断进展，倒车雷达与防盗器、车膜一样普遍地运用于汽车上。
一、倒车雷达的工作原理此刻市面上的倒车雷达大多采纳超声波测距原理，由主机、感应器（探头）、喇叭、显示器、摄像头等组成。
带摄像头的倒车雷达为可视倒车雷达，它能够通过显示器看到车后的情景，犹如驾驶员按了一个“后眼”，极大地提高了驾驶员倒车或启动时判定的准确性。
倒车雷达的工作原理为：首先连接电源并打开，车辆进入倒挡时，启动倒车雷探测器主机自动进入工作状态，在操纵器的操纵下，由装置于车尾保险杠上的探头发送超声波，碰到障碍物，产生回波信号，传感器接收到回波信号后经操纵器行数据处置，从而计算出车体与障碍物之间的距离，判定出障碍物的位置，再由显示器显示距离并发出警示信号，从而使驾驶者倒车时不至于撞上障碍物。
整个进程，驾驶者无需转头即可知车后的情形，使停车和倒车更易、更平安。
二、倒车雷达的选购选购倒车雷达应从产品的功能、大体性能、产品种类和质量等多方面综合考。
功能齐全的倒车雷达应有距离显示、声响报警、区域警示和方位指示，可视倒车雷达还要有清楚的真实画面。
倒车雷达属一次性投入的汽车用品，因此最好选购质量过关、靠得住性能高的市场主流产品，比如PLC、铁将军等品牌。
高质量的倒车雷达在探测范围、准确性、显示稳固性和捕捉目标的速度和灵敏度方面表现更好。
倒车雷达的安装工艺流程
倒车雷达的安装工艺流程倒车雷达是一种在车辆倒车时帮助司机检测周围障碍物的装置。
它通过声波或红外线等方式检测周围障碍物的距离与位置，并将数据传输到车内的控制器，通过警告声音或图像来提醒司机。
下面将介绍倒车雷达的安装工艺流程。
1. 准备工具和材料安装倒车雷达需要准备一些工具和材料，如电钻、螺丝刀、扳手、电线、接线头、倒车雷达等。
在购买倒车雷达时应注意其型号、品牌以及功能是否符合自己的需求。
2. 确定安装位置在安装倒车雷达前，需要先确定其安装位置。
一般来说，倒车雷达应安装在车辆后部，距离地面高度应在30厘米左右。
安装位置应避免与车辆后部的曲线造成干扰，同时还应考虑到倒车雷达与车身的空间协调性。
3. 安装倒车雷达在安装倒车雷达时，首先需要用电钻在车身上打孔，然后将倒车雷达的探头通过孔洞安装到车身上，使用螺丝固定。
在安装前，需要将倒车雷达的探头与控制器的电线连接好，同时检查电线是否牢固。
4. 连接电源倒车雷达安装完成后，需要将其与车辆的电源连接。
一般来说，可以将倒车雷达的电线连接到车辆的倒车灯电源上，这样当车辆倒车时，倒车雷达就会自动开启。
在连接电源前，需要确保电线的接线头连接牢固，电线不会短路或着火。
5. 调试测试安装完成后，需要对倒车雷达进行调试测试。
测试时，可以让车辆倒车至有障碍物的位置，观察倒车雷达是否能够准确检测到障碍物并发出警告声音或图像。
如果发现问题，需要及时检查电线连接和控制器设置等问题，并进行调整。
倒车雷达的安装需要认真、细致地进行，遵循以上安装工艺流程，确保安装的正确性和稳定性，以达到更好的安全效果。
倒车雷达探头位置及安装
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载倒车雷达探头位置及安装地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容倒车雷达探头安装位置及安装探头安装基本要点：○ 因为探头的探测角是水平广角度的，也称双角度探头，即探头的波束水平角度宽，垂直角度窄，所以通常探头应该按下图的方向与地面基本平行（无论探头支架是否左右倾斜），否则有可能会探测到地面造成误报！探测波束截图○ 探头周围的物体不能突出（尤其是左右方向），探头面不能陷入凹槽中，否则会探测到这些物体，产生误报或不稳定。
○ 探头安装高度一般为550-700mm，太低会误报地面，太高有可能测不到儿童等低矮物，最后还需在实际使用中确定。
○ 探头尾部不能受到强制，要有一定的自由度如下图：此段线不能紧绷，但也不要过于松垮，要领是松而不垮在探头附近应有一个固定点○ 安装探头时，用手按压超声波探头正面靠边缘的塑料处，（不要按压超声波探头正面中央部分）。
按一下后放一下再按，这样压放多次，如果超声波探头不到位，可捏住探头尾部（不是导线），轻轻左右旋转同时后拉，直到伏贴到位为止。
到位后要注意旋正探头方向。
○ 卸下探头时，应轻旋探头尾部往前送，当探头前部有少许空隙时即用手指抠住胶套将探头向前轻轻拔出，以保证胶套与探头塑件不分离。
探头位置不佳引起误报的案例（误报—即车辆后侧无目标但连续或间断报警）：案例一：探头方向不对案例二：探头陷入其它物体，即探头周围的物体比探头面更突出，造成声波附加反射导致误报。
案例三：水平位置有突出的物体周围突出的物体（尤其是左右方向），会产生镜面反射，导致误报或不稳定。
因为探头是广角的，灵敏度又很高，在水平方向远离探头2m的障碍物（指车辆上的）可能会出现附加辐射，见下图：衍射反射波衍射反射波车辆上正对探头的障碍物探头车辆上正对探头的障碍物整改：采用增加装声波“耳廓”使声波绕开障碍物：20-30mm30-60mm车辆上正对探头的障碍物声波挡板（耳廓）探头20-30mm50-80mm注意：·声波挡板（耳廓）的材料是金属、塑料、橡胶等都可以，需能耐久；·图纸中尺寸为参考值，需要实验，可用橡皮泥试，注意必须要有一定的保险余量，否则当环境变化或车辆尺寸的离散性等因数，又会产生误报；·注意声波挡板（耳轮）的形状两头采用斜面或圆头，为的是不会刮伤人，也防止人用脚踩站；整改后：外加的“耳廓”另一种整改方案：铆接等方式固定中间探头声波整流板车尾灯约45°因为是斜面，声波无法返回探头，解决了误报采用声波整流板（将镜面反射改为斜面反射），可采用铁板，但不要有突出（声波整流板尺寸可略低于、小于尾灯），以防刮伤人。
汽车倒车雷达安装方法
汽车倒车雷达安装方法
安装汽车倒车雷达的方法如下：
1. 准备工具：螺丝刀、电钻、电缆套管、万能表、导线、电缆束带等。
2. 选择合适的位置：根据车辆类型和个人喜好，选择安装位置。
通常安装在后保险杠上，倒车时能够完全覆盖汽车的后方。
3. 清理安装位置：清理安装位置，确保没有尘土或其他物质。
4. 安装探头：将探头通过装配孔插入倒车雷达系统提供的接口，并使用螺丝固定住。
5. 安装控制器：将控制器通过安装孔插入车内控制盘后的位置，并使用螺丝固定住。
6. 连接导线：根据倒车雷达的接线图将导线分别连接到探头和控制器上。
使用万能表进行测试，确保连接正确。
7. 固定导线：使用电缆束带或电缆套管将导线固定好，以防妨碍其他部件的正常工作。
8.测试和调整：启动汽车，倒车档位，测试倒车雷达是否正常工作。
根据需要进
行调整，确保正确的检测距离和灵敏度。
9. 完成安装：将控制器安装好后，用工具将螺丝刀固定好。
确保安装牢固。
10. 清理工作场所：清理工作场所，清除多余的螺丝、工具等，确保安装完毕。
注意事项：
- 在安装过程中，确保车辆电池已断开电源，以避免意外触电。
- 确保导线连接稳固，避免松动。
- 在焊接接线时要小心，避免触电或引起火灾。
- 在整个安装过程中，仔细阅读和遵守倒车雷达的安装说明书。
微课倒车雷达的安装
汽车倒车雷达安装（1）探头安装（2）后主机安装（3）显示器安装（4）车内、车外温度感应器的安装（5）前主机安装（6）测试倒车雷达是否正常工作（7）测试倒车雷达可以正常工作后才能恢复内饰板（1）探头安装第一步：走线。
布好倒车雷达经过的线路。
将后椅拆开以进行走线，后椅和塑料壳都要拆开。
线束需避开高温、高压位置安装。
破头接线处要绝缘包扎。
第二步：测量探头安装定位位置。
倒车雷达探头装得太低会出现假报警，太高则出现漏报。
一般应该装在车的后保险杆上，一般离地高度：车前的安装45~55cm ，车后的安装50~65cm 。
第三步，开始打孔，打孔前有个预定位操作很关键。
按照预定位来打孔拆开后保险杆安装探头，注意：探头有上下方向，不能装反。
要按UP朝上安装。
探头引线汇总，注意探头至左向右有标识顺序，不能错。
（2）主机安装主机粘贴位置，可以用螺丝锁在左侧车体铁板上，这样更牢靠。
建议尽可能安在左侧靠近驾驶员的地方，那样布线和安装主机也相对简单牢靠。
如果主机与显示器为无线传递，则主机应靠近显示器。
（3）电源连接由于倒车雷达是在挂上倒档，倒车灯亮的时候起作用，因此电源取线可和倒车灯并接。
电源接线应规范，采用分四股双绞接，并用电烙铁焊接。
（4）显示器安装第一种：无数字显示距离的倒车雷达，只带语音提示，这样就可以把喇叭放到后座台面，不影响美观。
第二种：带距离显示屏的，显示屏放在驾驶台。
报警显示器安放在前仪表台上，需要通过拆卸线路槽扣板进行门下侧布线。
第三种：原车的倒车后视镜上加一个大视野后视镜，带倒车雷达显示。
在日常的保养过程中需注意保持探头外表清洁，经常洗车，让倒车雷达保持良好的工作状态。
倒车雷达的安装
考核标准
汽车防护装置的安装 倒车雷达的安装
(1）掌握倒车雷达的安装与测试的流程。 (2）会按产品说明书安装倒车雷达。 (3）会调试倒车雷达。
汽车防护装置的安装
职业知识训练
倒车雷达的安装
（1）如何选择汽车防盗器? （2）选择防盗器应注意哪些问题？ （3）简述汽车防盗器安装的操作流程。
汽车防护装置的安装
倒车雷达的安装
职业技能训练
1 汽车防盗器安装步骤 2 汽车防盗器可能出现的问题及检查方法
职业知识训练
倒车雷达的安装
（4）安装汽车防盗器应注意哪些事项？ （5）中控锁的功能有哪些？如何选择中控锁？ （6）简述中控锁的业知识训练
倒车雷达的安装
（7）简述倒车雷达的结构。 （8）简述倒车雷达安装与测试的流程。 （9）安装倒车雷达应注意哪些事项？
汽车防护装置的安装
汽车防护装置的安装
倒车雷达的安装 二、 进行倒车雷达的安装与测试
（3）将倒车雷达探头卡入后保险杠孔内，确保探头 固定牢固。
（4）拆卸后备厢侧面护板，安装倒车雷达主机，连 接倒车挡线路，并将探头连接线连接至主机。
（5）将倒车雷达主机与显示屏的连线走线到前仪表 台位置。
汽车防护装置的安装 倒车雷达的安装
汽车防护装置的安装
倒车雷达的安装 一、 做好倒车雷达安装的准备工作 2.准备安装倒车雷达所需的设备
和工具
安装倒车雷达所需的设备和工具一般包括打孔机、 旋具、电工胶带、测电笔、剥线钳、扎带、剪刀及其他 拆车工具等。
汽车防护装置的安装
倒车雷达的安装 二、 进行倒车雷达的安装与测试
进行倒车雷达的安装与测试，流程如下： （1）清理车辆前后座及后备厢物品，确保作业范围 内无杂物。 （2）根据倒车雷达厂家安装指南，测量后保险杠， 找到合适位置，用厂家配备的专用打孔机开孔。
倒车雷达接线安装方法
倒车雷达接线安装方法
安装倒车雷达的接线方法如下：
1. 找到汽车后备箱内的倒车灯电源线。
这个电源线会在倒车时点亮。
2. 使用电线缆和绝缘胶带将倒车雷达的电源线与倒车灯电源线连接起来。
将两条电线的一端剥开绝缘层，然后将它们用绝缘胶带固定在一起，确保电线连接紧固并绝缘。
3. 在车辆的外部，确定倒车雷达传感器的位置。
通常，倒车雷达的传感器安装在车辆的后保险杠上，但具体位置可以根据车型而有所不同。
4. 使用钻孔器在后保险杠上预钻一个孔，以安装倒车雷达传感器。
5. 将倒车雷达传感器插入预先钻好的孔中，并使用螺丝将其固定在后保险杠上。
6. 将倒车雷达的控制器或显示器安装在车辆内部，通常安装在驾驶员座位旁边的仪表板上。
7. 将倒车雷达的控制器或显示器与传感器连接。
使用提供的电线缆将它们连接起来，并确保电线连接牢固。
8. 重新安装车辆的后保险杠，确保它安装稳固并与车辆的其他外观匹配。
9. 打开倒车雷达的电源，然后进行测试。
在倒车时，倒车雷达应该起作用并发出警告信号，帮助您更好地掌握车辆的后方情况。
请注意，以上步骤仅供参考。
由于不同的车型和倒车雷达品牌，安装方法可能会有所不同。
在进行安装之前，请确保阅读并遵守所购买倒车雷达的安装说明书。
如果不确定如何安装倒车雷达，建议咨询专业人士或寻求专业安装服务。
倒车雷达安装方法
倒车雷达安装方法
安装倒车雷达的步骤如下：
1. 准备工具：螺丝刀、扳手、电钻和电线连接器。
2. 确定安装位置：倒车雷达一般安装在车辆后部保险杠上。
清洁保险杠上的安装位置，以确保安装处干净和平整。
3. 将倒车雷达传感器固定在保险杠上。
使用电钻和螺丝将传感器牢固地固定在保险杠上。
注意，传感器应该安装在距离地面适当高度的位置，以确保良好的探测范围。
4. 将控制器安装在车辆内部。
一般来说，控制器可以安装在后备箱内或者车辆内部某个隐藏的位置。
使用电钻和螺丝将控制器固定在所选择的位置上。
5. 连接传感器和控制器。
使用电线连接器将传感器和控制器连接起来。
确保连接牢固且电线没有松动。
6. 连接电源。
将控制器的电源线连接到车辆的电源上。
此步骤可能需要您查看您的车辆的电路图或者请一个专业人士来完成。
7. 连接显示屏。
如果您的倒车雷达配有显示屏，将其连接到控制器上。
8. 完成安装。
测试倒车雷达是否正常工作。
确保传感器可以探测到后方障碍物，并在显示屏上正确显示距离。
请注意，以上步骤仅供参考。
具体安装方法可能因不同的车型和倒车雷达品牌而有所不同。
强烈建议您在安装之前查阅所购买的倒车雷达的安装手册，并根据手册提供的具体指导进行安装。
如果您不熟悉汽车电气系统的操作，请寻求专业技术人员的帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒车雷达全称叫“倒车防撞雷达”，也叫“泊车辅助装置”，它由超声波探头、显示器、蜂鸣器和处理器组成。
它是根据蝙蝠在黑夜里高速飞行而不会与任何障碍物相撞的原理设计开发的。
能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高驾驶员的安全性。
倒车雷达的探头装在后保险杠上，根据不同价格和品牌，探头有二、三、四、六只不等。
倒车雷达的显示器装在驾驶台上。
它不停地提醒（有数字显示、颜色显示和蜂鸣三种方式）司机车距后面物体还有多少距离，提醒司机停车。
探头安装在车尾。
探头的颜色是否与车颜色相符至关重要，两者颜色差异不宜过大。
尤其是钻孔式的颜色最好与保险杠同色，最起码要颜色相近。
