深井点降水施工工艺标准
工程降水井点施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。
根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。
为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。
二、施工目的1. 降低地下水位，保证基坑施工安全；2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；3. 提高地基承载力，为后续施工创造有利条件。
三、施工方法1. 井点降水方法选择根据工程地质条件和施工要求，本工程采用轻型井点降水方法。
轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。
2. 井点布置（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。
（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。
3. 施工步骤（1）施工准备：准备施工所需的材料、设备、工具等。
（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。
（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。
（4）连接总管：将井点管与总管连接，连接处采用胶带密封。
（5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。
（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。
（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。
四、施工质量控制1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。
2. 总管连接：确保总管与井点管连接紧密，无渗漏。
3. 抽水设备：检查抽水设备运行正常，无异常噪音。
4. 观测记录：准确记录地下水位变化，为后续施工提供依据。
五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意观察井点降水效果，如发现异常情况，立即停止施工，查找原因，采取措施。
井点降水施工工艺
7.4井点降水施工方案1、管道施工采用轻型井点排水时，井点一般是管道一侧排列. 井点距离管道结构外缘一般不小于1.5m。
2、井点滤管长度，一般采用２m.滤管顶部高程，一般应低于槽底不小于１m.；大面积基坑降水时，根据计算确定。
３、井点实管长度及水泵轴线高程，应根据槽深、水位及降低井点干管和泵房高程的许可条件等，合理确定。
实管长度一般采用５～６m.，最长不应超过７m。
水泵轴线高程降低后的地下水位（指井点管水位）不应大于６m。
４、井点安装在管道沟槽槽台上时。
槽台的宽度和单独开挖井点槽时，槽底的宽度，均不应小于１m。
共槽台和井点槽底的高程，宜低于计划井顶高程20cm。
5 、一个井点机组带动的井点数，根据机泵性能、含水层土质、降水深度、水量及水泵进口高程等确定。
６、井点排水机组带动宜设于一个井点组的中部。
井点干管的坡度可按０.１%～０.２%考虑，并使水泵进口处于最高点。
７、一个井口组最少应设置观测井管２根，一根设于排水机组后边，一根设于离排水机组最远处。
８、井点管安装前，应对井点管作如下列检查：一、虑管滤层棒扎牢固，下端装有丝堵；二、实管长度误差不大于±10cm.接头不搂气，上端装有临时丝堵或木堵。
三、管内冲洗干净，无泥傻。
９、井点管一般采用０.６～１.０ＭＰa高压水泵冲孔下沉．冲孔一般采用套管，套管直径一般采用250或300mm.当土质条件好，不塌方时，也可不用套管。
１０、水冲井孔应保持垂直，深度符合井点设计要求．井点管应尽量置于井空正中，井点管顶部高程不应大于±１０cm，水平位置偏差不应大于２０cm。
１１、井点管就位后，应在井点管四周填以干净的虑料，填至原地下水位以上０.５cm左右；上部可利用冲相邻井点管时的泥水自然淤填，并取粘土封顶，封顶厚度不小于０.８m。
１２、每个井点管安装好后，应即进行试抽水，以出清水为合格．合格后，应仍将井口堵好。
１３、井点管及干官上的所有接头，都应安装严密，不得漏气．每一组井点及机泵安装完成后，应进行试抽水，并对所有接头逐个进行检查，如发现漏气，应认真处理，使真空度符合要求。
深井井点降水施工工艺标准
8~13kw
柴油机
长丰1110
8台
部分为备用钻机动力
13kw
供水软管
2.5吋
1000m
施工供水
基坑降水运行管理投入设备及材料表〔数量仅供参考，根据工程量确定〕见表3
表3
名称
规格
数量
功率或性能
发电机
SPC75，SPC75
2台
150KW
水泵1
QY25-26-3
22台
3KW
水泵2
QY35-26-4
L—为过滤器长度(m)
d—过滤器外径(mm)
α—与含水层厚度及渗透系数有关的经验数据
Q—基坑总涌水量〔m3/d〕
q—单井干扰抽水量〔m3/d〕
n—降水井数量〔口〕
HW—降水井深度(m)
HW1—基坑深度(m)
HW2—降水水位距离基坑底要求的深度(m)
HW3—ir0；i为水力坡度，在降水井分布范围内宜为1/10~1/15；r0为降水井分布范围的等效半径或降水井排间距的1/2(m)
本施工工艺标准适用于工业与民用建筑中新建、改建、扩建的建构筑物与市政降水工程。本文是以最常见、最普通不可回收的混凝土管作滤水管介绍其施工工艺的，其它井管〔比方可回收的钢管、塑料管〕施工工艺可参照执行。
适用于降水深、面积大、时间长，渗透系数较大〔10~250m/d〕，地下水丰富的砂类土和碎石土。地下水位埋藏深度在15m以内，且厚度大于3m的含水层；降水深度可达50m以内，对于有流砂的地区和重复挖填土方地区使用，效果更好。
(二)布井方式特征点水位降深(m)
(二)布井方式特征点水位降深(m)
Q(m3/d)
R(m)
中心点A
B点

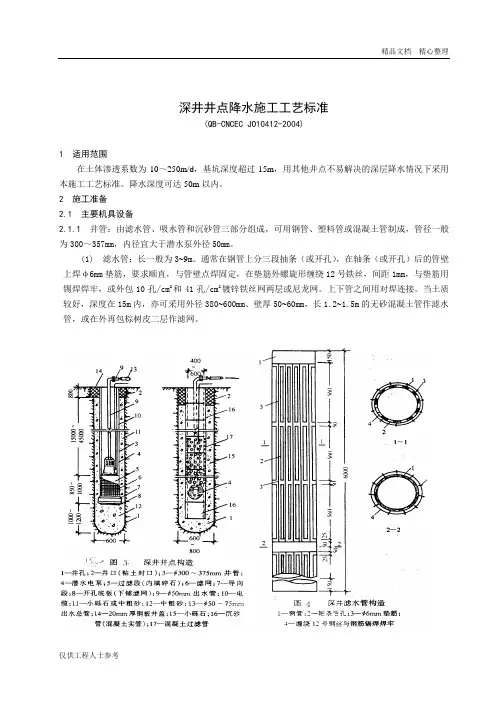

深井井点降水施工工艺标准.doc
深井井点降水施工工艺标准(QB-CNCEC JO10412-2004)1 适用范围在土体渗透系数为10～250m/d，基坑深度超过15m，用其他井点不易解决的深层降水情况下采用本施工工艺标准。
降水深度可达50m以内。
2 施工准备2.1 主要机具设备2.1.1 井管：由滤水管、吸水管和沉砂管三部分组成，可用钢管、塑料管或混凝土管制成，管径一般为300～357mm，内径宜大于潜水泵外径50mm。
(1) 滤水管：长一般为3~9m。
通常在钢管上分三段抽条（或开孔），在轴条（或开孔）后的管壁上焊φ6mm垫筋，要求顺直，与管壁点焊固定，在垫筋外螺旋形缠绕12号铁丝，间距1mm，与垫筋用锡焊焊牢，或外包10孔/cm2和41孔/cm2镀锌铁丝网两层或尼龙网。
上下管之间用对焊连接。
当土质较好，深度在15m内，亦可采用外径380~600mm、壁厚50~60mm，长1.2~1.5m的无砂混凝土管作滤水管，或在外再包棕树皮二层作滤网。
(2)(2)吸水管：采用与滤水管同直径钢管制成。
(3) 沉砂管：一般采用与滤水管同直径钢管，下端用钢板封底。
2.1.2 水泵：用QY-25型或QB40~25型潜水电泵或QJ50~52型浸油式潜水电泵。
2.1.3排水管：用φ325~500mm钢管或混凝土管，并设3‰的坡度，与附近下水道连通。
2.1.4成孔设备：用CZ型冲击钻机、回转钻机、潜水钻机及配套卷扬机等。
2.2 作业条件2.2.1 具有施工所需资料，主要资料包括：施工场地平面图、水文地质勘察资料、基坑的设计资料等。
2.2.2 确定基坑放坡系数、井点布置、数量、观测井位置、泵房位置等。
2.2.3 井点设备、动力、水源及必要的材料准备完毕。
2.2.4 排水沟开挖（或接排水管），附近建筑物的标高观测及防止附近建筑物沉降措施的实施。
2.2.5 夜间施工作业时，施工场地应安装照明设施，在基坑（槽）上部危险地段应设置明显安全标志。
2.3 作业人员2.3.1 现场所有作业人员在入场前须进行安全教育和培训。
基坑深井井点降水工艺标准
常用基坑降水方法简介一、明沟加集水井降水明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
二、轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
三、喷射井点降水喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
四、电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
五、管井井点降水管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。
六、深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
基坑深井井点降水工艺1.施工机械设备及人员1.1主要施工机械表14劳动力配置主要劳动力表2.施工工艺2.1施工流程降水井施工工艺流程图2.2主要施工方法2.2.1 测放井位（1）场地平整：施工前应先将场地内土方的坑、积水杂物等清理填平，同时合理布置施工机械、输送管道和电力线路位置，确保施工场地的“三通一平”。

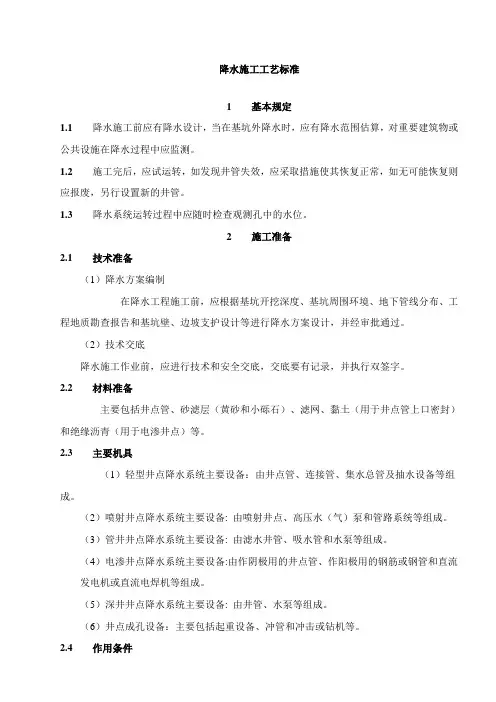

降水施工工艺标准
降水施工工艺标准1 基本规定1.1 降水施工前应有降水设计，当在基坑外降水时，应有降水范围估算，对重要建筑物或公共设施在降水过程中应监测。
1.2施工完后，应试运转，如发现井管失效，应采取措施使其恢复正常，如无可能恢复则应报废，另行设置新的井管。
1.3降水系统运转过程中应随时检查观测孔中的水位。
2 施工准备2.1技术准备（1）降水方案编制在降水工程施工前，应根据基坑开挖深度、基坑周围环境、地下管线分布、工程地质勘查报告和基坑壁、边坡支护设计等进行降水方案设计，并经审批通过。
（2）技术交底降水施工作业前，应进行技术和安全交底，交底要有记录，并执行双签字。
2.2 材料准备主要包括井点管、砂滤层（黄砂和小砾石）、滤网、黏土（用于井点管上口密封）和绝缘沥青（用于电渗井点）等。
2.3 主要机具（1）轻型井点降水系统主要设备：由井点管、连接管、集水总管及抽水设备等组成。
（2）喷射井点降水系统主要设备: 由喷射井点、高压水（气）泵和管路系统等组成。
（3）管井井点降水系统主要设备: 由滤水井管、吸水管和水泵等组成。
（4）电渗井点降水系统主要设备:由作阴极用的井点管、作阳极用的钢筋或钢管和直流发电机或直流电焊机等组成。
（5）深井井点降水系统主要设备: 由井管、水泵等组成。
（6）井点成孔设备：主要包括起重设备、冲管和冲击或钻机等。
2.4 作用条件（1）建筑物的控制轴线、灰线尺寸和标高控制点已经复测。
（2）井点位置的地下障碍物已清除。
（3）基坑周围受影响的建筑物和构筑物的位移监测已准备就绪。
（4）防止基坑周围受影响的建筑物和构筑物的措施已准备就绪。
（5）水源电源已准备。
（6）排出的地下水应经沉淀处理后方可排放到市政地下管道或河道。
（7）所采用的设备已维修和保养，确保能正确使用。
3 材料和质量要求3.1 砂滤层用于井点降水的黄砂和小砾石砂滤层，应洁净，其黄砂含泥量应小于2%，小卵石含泥量应小于1%，其填砂粒径应符合5d50≤D50 ≤10d50要求，同时应尽量采用同一种类的砂粒，其不均匀系数应符合C u=D60/D10≤5要求。
深井排水工艺
深井井点降水施工工艺依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002一、适用范围深井井点具有排水量大、降水深(15～50m)、不受土质限制等特点，适用于地下水丰富，基坑深(>lOm)，基坑占地面积大的工程地下降水；流砂地区和重复挖方地区使用这种方法，效果更佳。
二、施工准备1、材料：无砂混凝土管(滤管)、滤网、3～8mm砂砾混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。
2、作业条件：(1)现场三通一平已完成。
(2)地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。
三、工艺流程井点测量定位——挖井口——安护筒钻机就位一钻孔——回填井底砂垫层——吊放井管——回填井管与孔壁间的砾石过滤层——洗井——井管内下设水泵、安装抽水控制电路——试抽水降水井正常工作——降水完毕拔井管——封井四、操作要点1、定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。
2、采用冲击钻成孔，孔径一般为600～800mm，用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。
3、成孔后立即清孔，并安装井管。
井管下人后，井管的滤管部分应放置在含水层的适当范围内，并在井管与孔壁间填充砾石滤料。
4、安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。
5、水泵安装后，对水泵本身和控制系统作一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。
6、观测井中地下水位变化，作好详细记录。
管井剖面图五、质量要求1、基坑周围井点应对称、同时抽水，使水位差控制在要求限度内。
2、井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高O．5m。
3、井管与土壁之间填充的滤料应一次完成，从井底填到井口下1．Om左右，上部采用不含砂石的粘土封口。
4、每台水泵应配置一个控制开关，主电源线路要沿深井排水管路设置。
深井井点降水施工工艺标准和方案
QB/ZJWS5203—2003深井井点降水施工工艺标准1 范围本工艺标准适用于渗透系数较大（10～250m/d）、土质为砂类土（或有流砂和重复挖填土）、地下水丰富、降水深（15～50m）、时间长的深井井点降水工程。
2 术语和定义2.1深井井点降水是在深基坑的周围埋置深于基底的井管，使地下水通过设置在井管内的潜水电泵将地下水抽出，使地下水位低于坑底。
本法具有排水量大，降水深（>15m），不受吸程限制，排水效果好；井距大，对下面布置的干扰小；可用于各种情况，不受土层限制；成孔（打井）有人工或机械均可，较易于解决；井点制作、降水设备及操作工艺、维护均较简单，施工速度快；如井点管采用钢管、塑料管，可以整根拔出重复使用；单位降水费用较轻型井点低（80～120元/m2）等优点，但一次性投资大，成孔质量要求严格。
3 施工准备3.1 主要机具设备3.1.1 井管由滤水管、吸水管和沉砂管三部分组成，可用钢管、塑料管或混凝土管制成，管径一般为300～357mm，内径宜大于潜水泵外径50mm。
3.1.1.1 滤水管长一般为3～9m，通常在钢管上分三段开孔，在开孔后的管壁上焊ф6mm垫筋，要求顺直，与管壁点焊固定，在垫筋外螺旋缠绕12号铁丝，间距1mm，与垫筋用锡焊焊牢，或外包10孔/cm2和41孔/ cm2镀锌铁丝网各两层或尼龙网。
上下管之间用对焊连接。
当土质较好，深度在15m内，亦可采用外径380～600mm、壁厚50～60mm、长的无砂混凝土管作滤水管，或在外再包棕树皮二层作滤网。
3.1.1.2 吸水管采用与滤水管同直径钢管制成。
3.1.1.3 沉砂管一般采用与滤水管同直径钢管，下端用钢管封底。
3.1.2 消泵用QY-25型或QW-25型、QB40-25型潜水电泵，或QJ50-52型浸油式潜水电泵或深井泵。
每井一台，带吸水铸铁管或胶管，并配上一个控制井内水位的自动开关，在井口安装阀门，以便调节流量的大小，阀门用夹板固定，每个基坑井点群应有2台备用泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深井点降水施工工艺标准
1.适用范围
本工艺标准适用工业与民用建筑中，土质为砂质土，渗透系数较大10～250m/d 地下水丰富降水深面积大时间长的深井点降水工程
2.材料机具准备
井管由滤水管、吸水管、沉砂管三部分组成。
可选用钢管塑料管或混凝土管制成，管径一般为300～357mm，内径宜大于潜水泵外径50mm。
水泵用Q-25 型QW-25/QW40-25 型潜水泵或QJ50/52 型浸油或潜水泵或深井泵，每井一台并带吸水铸铁管或胶管配上一个控制井内水位的自动开关
集水井用325～500 钢管或混凝土管，并设3 的坡度与附近下水道连接。
3.工艺流程
1.井点测量：定位挖井口安护筒钻孔就位钻孔，回填井底砂垫层吊放井管回填井管与孔壁间的砂砾过滤层洗井，井管内下设水泵，安装抽水控制电路试抽水，降水井正常工作，降水完毕后拔井管封井
2.深井布置: 深井井点一般沿工程基坑周围离边坡上缘0.5～1.5m，呈HA 环行布置当基坑宽度较窄亦可在一侧呈直线形布置，当为面积不大的独立的深基坑亦可采取点式布置。
3.成孔可根据土质条件和孔深要求，采取冲击钻钻孔、回转钻钻孔、潜水电钻钻孔；用泥浆护壁孔口设置护筒以防孔的塌方，并在一侧设排泥沟，泥浆坑孔径应较井管直径每边大150～250mm，钻孔深度当不设沉砂管时，应比抽水期内可发生沉积的高度适当加深，成孔后应立即安装井管坍孔。
4.井管下放时将预先制作好的井管用吊布或三木塔借卷扬机分段下设，分段焊接牢固直下到井底，井管放置要力求垂直，并位于井孔中间。
管顶部比自然地面高500mm 左右，当采用砂混凝土管做井管可在成孔完孔后逐节沉入砂混凝土管，外壁间填充砂砾滤料，粒径应大于滤网的孔径，一般为3～8mm 的细砾石，填滤料要一次连续完成从底填到井口下1m 左右，上部采用不含砂石的粘土封口。
5.潜水泵：潜水泵在安装前应对水泵本身和控制系统作一次全面细致的检查，检验电动机的旋转方向，各部位螺栓是否拧紧，润滑油是否加足，电缆接头的封口有无松动，电缆线有无破坏折断等情况；然后在地面上转3～5min 若无问题方可放入井中使用，深井内安设潜水电泵可用绳索吊入，滤水层部位带吸水钢管的应用吊车放入，上部应与井管口固定，设置深井泵的电动机座应安设平稳转向，严禁逆转，宜有逆止阀防止转动轴解体，潜水电动机电缆及接头应有可靠的绝缘，每台泵应配置一个控制开关主电源线路沿深井排水管路设置，安装完毕应进行试抽水，满足要求后转入正常工作。
6.井管使用完毕，用吊车或三木塔借助钢丝绳倒链将井管口套紧徐徐拔出滤水管，拔出洗净后再用拔出所留的孔洞用沙砾填充捣实。
4.质量标准
井点管理设位置间距深度应符合设计要求重直度应小于井深的1%
井点埋设井底沉渣厚度应小于80mm 使用应无严重淤塞没有出水水畅或死井等情况。
最低降水深度应符合设计要求。
降水系统施工完后应试运转如发现井管失效应采取措施使其恢复正常如无可能恢复则应报废另行设
置新的井管
降水施工的质量检验标准
5.成品保护
在基坑开挖时把井点管插上标志防止开挖至井管点破坏降水
降水时应有专人值班定期或不定期巡察防止停电或其他外界因素破坏降水
6.安全与环境
1. 降水时对于周围在抽水影响半径范围内需要保护的建筑物及地下管线等建立好标高观测系统并准备好防止沉降的措施
2. 井点的拔除应在基础及已施工部分的自重大于浮力的情况下进行且底板混凝土必须要有一定的强度防止因水浮力引起地下结构浮动或破坏底板
3. 抽水过程中注意施工用电抽水泵必须实行三相五线制和一机一闸一保护特别在雨季注意用电巡察7.注意事项
1. 在井点管四周灌砂滤料后应立即洗井一般在抽筒清理孔内泥浆后用活塞洗井或用泥浆冲清水与拉活塞相结合洗井借以破坏深井孔壁泥皮并把附近土层内遗留下来的泥浆吸出然后立即单井试抽使附近土层内未洗净的泥浆依靠地下水不断向井内流动而清洗出来
2. 井点使用时基坑周围井点应对称同时抽水使水径差控制在要求限度内
3. 靠近建筑物的深井应使建筑物下的水位与附近水位之差保持不大于1m 以免造成建筑物的不均匀沉降而出现裂缝为此要加强水位的观测当水位差过大时应立即采取措施补救
4. 井点供电系统应采取双线路防止中途停电或发生其他故障影响排水必要时设置能满足施工要求的备用发电机组以防止突然停电造成水淹基坑
5. 潜水泵在运行时应经常观测水位变化情况检查电缆线是否和井壁相碰以防磨损后水沿电缆芯渗入电动机内同时还须定期检查密封的可靠性以保证正常运转
8.质量记录
所选机械设备性能合格证
井点平面布置图
井点设计计算书
井点降水记录表
井点降水监测记录。
